Герметичность и прочность соединений дренажных труб напрямую влияют на эффективность всей системы отвода грунтовых вод. При неправильном выборе метода соединения увеличивается риск разгерметизации, засорения и неравномерного распределения воды в системе. Особое внимание следует уделить типу труб: гофрированные, перфорированные, с фильтрующей оболочкой или без – каждая категория требует соответствующего подхода.
Наиболее распространённый способ – муфтовое соединение, применяемое для пластиковых труб диаметром от 63 до 200 мм. Муфты могут быть снабжены резиновыми уплотнителями или защёлкивающимися замками. Такой метод обеспечивает достаточную герметичность, особенно при использовании дополнительных уплотнительных колец. Для надёжности соединения рекомендуется устанавливать муфты на ровной поверхности, избегая деформаций трубы в месте стыка.

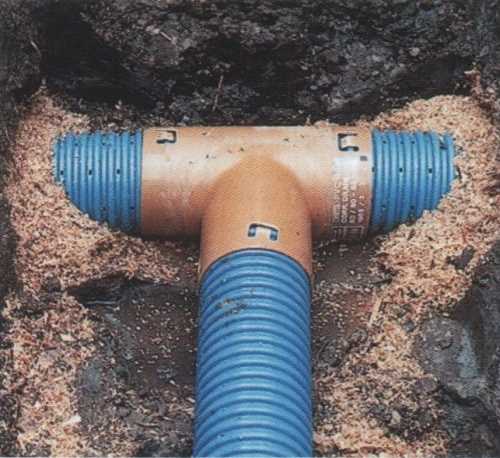

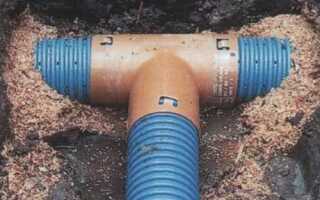

Альтернативный вариант – соединение с помощью фитингов. Этот способ подходит для сложных участков системы: поворотов, разветвлений, перепадов высот. Используются крестовины, тройники, уголки с соответствующим углом поворота. Монтаж следует проводить с учётом направления потока воды и угла наклона, не менее 2 см на метр длины.
При прокладке труб большого диаметра (от 250 мм и выше) применяется раструбное соединение. Оно подразумевает вставку одной трубы в расширенный конец другой с последующей герметизацией битумной мастикой, силиконовым герметиком или резиновым кольцом. Для повышения надёжности шов дополнительно обматывают герметизирующей лентой.
В полевых условиях, особенно при монтаже систем на глубине свыше 1,5 метров, нередко используют термосварку или клеевые составы. Однако эти методы требуют специального оборудования и навыков. Они применимы в основном в промышленных и масштабных проектах, где недопустимы даже минимальные утечки.
Выбор типа соединителя для дренажных труб
Тип соединителя напрямую зависит от материала труб, их диаметра и условий эксплуатации. Для гибких гофрированных труб диаметром 100 мм чаще всего применяются муфты с уплотнительными кольцами. Они обеспечивают герметичное соединение без применения герметика и упрощают монтаж на участке с неровным рельефом.
Жесткие трубы из ПВХ соединяются при помощи фасонных деталей – раструбов с резиновыми манжетами или клеевых муфт. Первый вариант подходит для систем с переменной нагрузкой, второй – для стационарных участков с минимальными подвижками грунта.
Для соединения труб разного диаметра применяются редукционные муфты. Их выбирают, когда необходимо подсоединить, например, трубу 160 мм к трубе 110 мм, сохранив при этом плотность соединения и гидравлическую эффективность системы.
При частом демонтаже системы рекомендуется использовать разъемные соединители с резьбой. Они особенно актуальны в ревизионных участках и точках подключения к колодцам. Такие элементы обеспечивают быстрое обслуживание без повреждения трубопровода.
На участках с высоким уровнем грунтовых вод целесообразно использовать соединители с двойным уплотнением. Это минимизирует риск протечек при повышенном гидростатическом давлении.
При выборе соединителя важно учитывать не только его совместимость с трубой, но и наличие сертификатов соответствия – особенно в случае использования в инженерных сетях частного и коммерческого строительства.
Подготовка концов труб перед соединением
Для обеспечения герметичного и долговечного соединения дренажных труб необходимо тщательно подготовить их концы. Этот этап исключает вероятность просачивания воды и засорения системы.
Первым шагом является обрезка трубы строго под прямым углом. Используйте ножовку по пластику или специальный труборез. Искривлённый срез создаёт зазоры в соединении и снижает его надёжность.
После резки с торца удаляются заусенцы. Это делают с помощью напильника или фаскоснимателя. Наличие заусенцев препятствует плотному прилеганию трубы к соединительному элементу и может повредить уплотнительное кольцо.
Очистите внутреннюю и внешнюю поверхность конца трубы от грунта, пыли и влаги. Подойдёт сухая ткань или щётка. На мокрых трубах соединения ослабляются, особенно при использовании резиновых манжет.
Если используется гофрированная труба, выравнивается конец таким образом, чтобы соединение приходилось на гладкий участок. Неровности создают точки утечки и мешают фиксации.
Для раструбных и муфтовых соединений дополнительно применяют силиконовую смазку, нанося её тонким равномерным слоем на внешний край трубы. Это упрощает вставку и предотвращает перекручивание уплотнителя.
Подготовка концов обязательно завершается проверкой на отсутствие повреждений, трещин и деформаций. Любые дефекты увеличивают риск разгерметизации при нагрузке грунтом или во время промывки системы.
Соединение дренажных труб с раструбом
Раструбное соединение применяется для монтажа дренажных труб с формованным концом, расширенным под вставку другой трубы. При использовании раструба важно обеспечить плотную посадку без зазоров, исключающих просачивание грунта и попадание корней.
Перед установкой очищают как внутреннюю поверхность раструба, так и наружную часть вставляемой трубы. На соединяемый конец наносят силиконовую или резиновую уплотнительную манжету, если она не предусмотрена конструкцией. Соединение выполняется вручную с умеренным усилием до характерной фиксации.
Угол входа трубы в раструб должен быть прямым – перекос снижает герметичность и может привести к разгерметизации в процессе эксплуатации. При монтаже в холодное время рекомендуется предварительный прогрев раструба, чтобы избежать повреждений и облегчить вставку.
Контроль глубины соединения выполняется по контрольному выступу или метке, предусмотренной производителем. Нельзя допускать неполного вхождения трубы в раструб – это нарушает поток воды и снижает прочность стыка.

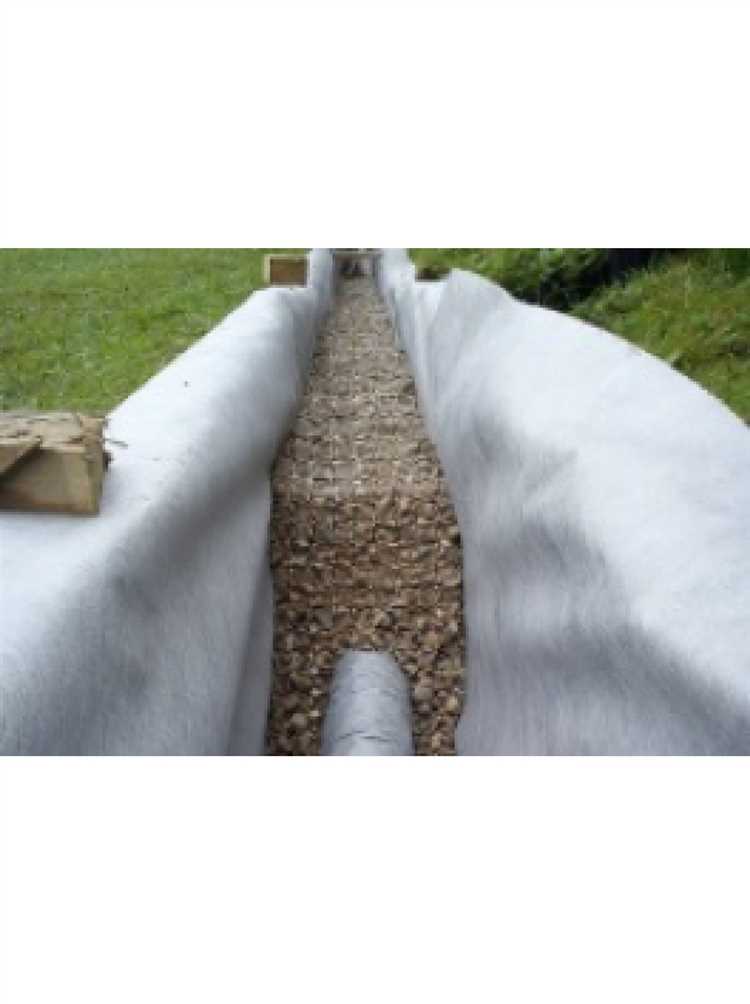

Для дренажных систем с геотекстильной обмоткой важно сохранить целостность фильтрующего слоя. При раструбном соединении края текстиля аккуратно фиксируются за пределами раструба и дополнительно оборачиваются сверху, предотвращая замуление в месте стыка.
Не рекомендуется применять смазки на нефтяной основе – они разрушают резину уплотнителя. Предпочтительны специализированные монтажные пасты, совместимые с ПВХ и ПНД.
Использование муфт при соединении гладких труб
Для герметичного и прочного соединения гладких дренажных труб применяются специальные соединительные муфты, выполненные из полиэтилена или ПВХ. Такие муфты обеспечивают надежное сопряжение труб одинакового диаметра и устойчивы к воздействию влаги и химических соединений, содержащихся в грунтовых водах.
- Перед установкой необходимо очистить торцы труб от загрязнений и заусенцев, чтобы исключить повреждение уплотнительных колец и перекос при вставке.
- Муфта надевается на один конец трубы до середины, затем в неё вставляется второй отрезок, пока оба торца не соприкоснутся внутри муфты.
- Резиновые уплотнители внутри муфты обеспечивают герметичность соединения без дополнительной герметизации. Использование герметиков допускается только при монтаже в условиях повышенного давления или нестабильного грунта.
- Для труб диаметром 110 мм и выше рекомендуется использовать муфты с фиксирующими кольцами, предотвращающими самопроизвольное разъединение при подвижках грунта.
- Монтаж в холодное время года требует предварительного прогрева муфты в тёплой воде для повышения эластичности материала.
- Соединённый участок должен быть уложен на выровненное основание без напряжений и изгибов, чтобы избежать деформации муфты.
При правильной установке муфтовое соединение сохраняет герметичность в течение всего срока службы дренажной системы без необходимости технического обслуживания.
Герметизация соединений при монтаже дренажа
Герметичность соединений дренажных труб необходима для предотвращения попадания грунтовых вод в трубу вне перфорированной зоны и исключения просачивания частиц грунта в стыки. Нарушение герметизации приводит к заиливанию системы и снижению её эффективности.
При использовании пластиковых дренажных труб с раструбным соединением применяется резиновое уплотнительное кольцо. Оно должно быть установлено в специально предназначенную канавку. Перед соединением кольцо и раструб обрабатываются силиконовой смазкой без нефтепродуктов, чтобы исключить его повреждение и обеспечить плотную посадку.
Для гладкостенных труб без раструба применяется муфта с двойными манжетами. Муфту надевают на предварительно очищенные и обезжиренные торцы труб, после чего равномерно затягивают до упора. Монтаж выполняется на устойчивой поверхности, чтобы избежать перекосов.
Гофрированные дренажные трубы часто комплектуются интегрированными муфтами. При соединении необходимо убедиться, что труба вошла в муфту до контрольной метки. Уплотнение обеспечивается эластичной прокладкой, которая плотно обхватывает трубу по окружности. Недопустимо наличие грязи или песка в зоне уплотнения.
В случае использования труб без заводских уплотнителей рекомендуется применять битумно-полимерную мастику или бутилкаучуковую ленту. Они наносятся внахлёст с перекрытием не менее 10 см, при этом труба оборачивается герметизирующим материалом с полным покрытием шва.
Проверка герметичности обязательна после монтажа. Для этого участок дренажа заливают водой и наблюдают за соединениями. Выход воды или появление пузырей свидетельствуют о неплотностях, которые требуют немедленной доработки.
Проверка прочности и герметичности после сборки
После соединения дренажных труб необходимо проверить надежность стыков и отсутствие протечек. Для оценки прочности применяют механические методы: легкое постукивание по соединениям с целью выявления неплотностей и слабых фиксаций. Крепкие соединения не должны демонстрировать люфт или деформации под нагрузкой.
Герметичность проверяют с помощью гидростатического или воздушного давления. В случае гидростатического теста участок труб заполняют водой и выдерживают давление в пределах 0,1–0,2 МПа в течение 15–30 минут. При этом не допускаются капельные или струйные протечки. Для воздушного теста систему нагнетают до 0,05–0,1 МПа и следят за падением давления в течение 10 минут. Значительное снижение указывает на неплотности.
Все уплотнительные элементы, такие как резиновые кольца или герметики, должны сохранять эластичность и не иметь видимых повреждений после теста. При обнаружении дефектов соединения следует демонтировать и повторно выполнить монтаж с заменой уплотнителей.
Рекомендуется также проверить соединения под нагрузкой, имитирующей эксплуатационные условия: например, приложить боковое давление или вибрацию. Это позволит выявить скрытые дефекты, которые не проявились при статической проверке.
Регулярный контроль после установки системы дренажа в течение первых недель эксплуатации поможет своевременно обнаружить и устранить неплотности, обеспечив долговечность и эффективную работу коммуникаций.
Вопрос-ответ:
Какие существуют методы соединения дренажных труб между собой?
Для соединения дренажных труб применяются несколько основных способов: раструбное соединение, использование муфт, а также сварка и склеивание. Раструбное соединение предусматривает вставку одной трубы в расширенную часть другой, что обеспечивает плотность и надежность. Муфты — это специальные соединительные элементы, которые надеваются на концы труб и фиксируются. Сварка и склеивание чаще применяются для пластиковых труб, обеспечивая герметичное соединение.
Какой метод соединения дренажных труб считается наиболее надежным при прокладке под землей?
Наиболее надежным вариантом для подземных дренажных систем обычно считается раструбное соединение с уплотнительным кольцом. Оно позволяет избежать проникновения грунтовых вод и обеспечивает плотность соединения даже при незначительных деформациях труб. Важно правильно подобрать уплотнители и контролировать качество монтажа, чтобы исключить возможные протечки.
Можно ли соединять трубы из разных материалов, например, ПВХ и полиэтилена?
Соединять трубы из разных материалов возможно, но для этого нужны специальные переходники или адаптеры, которые учитывают особенности каждого материала. Например, для соединения ПВХ и полиэтиленовых труб используют переходные муфты с уплотнителями, которые предотвращают протечки и обеспечивают надежность. При монтаже важно обращать внимание на совместимость материалов и условия эксплуатации системы.
Как избежать протечек в местах соединения дренажных труб?
Чтобы минимизировать риск протечек, нужно тщательно готовить концы труб: они должны быть чистыми и ровными. При использовании раструбных соединений важно правильно установить уплотнительные кольца и смазать их специальными составами для улучшения герметичности. В случае муфт — крепко зафиксировать и проверить соединение. Кроме того, следует контролировать качество сварки или склеивания, если эти методы применяются.
Какие инструменты и материалы необходимы для монтажа соединений дренажных труб?
Для монтажа соединений обычно требуются специальные инструменты: труборез или ножовка для ровного среза труб, уплотнительные кольца, смазка для уплотнителей, муфты или раструбные фитинги. При сварке пластиковых труб используют сварочный аппарат, обеспечивающий нагрев и плавление стыков. Набор инструментов может варьироваться в зависимости от выбранного способа соединения и типа труб.
