Снижение оборотов асинхронного электродвигателя с питанием 220В при сохранении крутящего момента требует применения технологий, исключающих простое уменьшение напряжения. Последнее приводит к падению мощности и перегреву обмоток. Для получения стабильной производительности на пониженных оборотах используются конкретные методы, основанные на управлении частотой и фазой.
Применение частотных преобразователей позволяет точно регулировать скорость вращения за счёт изменения частоты и напряжения одновременно. Для однофазных двигателей наиболее подходящими являются инверторы с функцией управления U/f. Например, при снижении частоты до 30 Гц и сохранении пропорционального напряжения двигатель сохраняет до 90% номинального момента.
Другой способ – установка редуктора при сохранении номинальной частоты вращения. Такой метод механического замедления исключает потери в электрической части, но требует перерасчёта нагрузок на вал и подшипники. Передаточное число редуктора подбирается под конкретную задачу, учитывая необходимую выходную скорость и допустимую нагрузку.

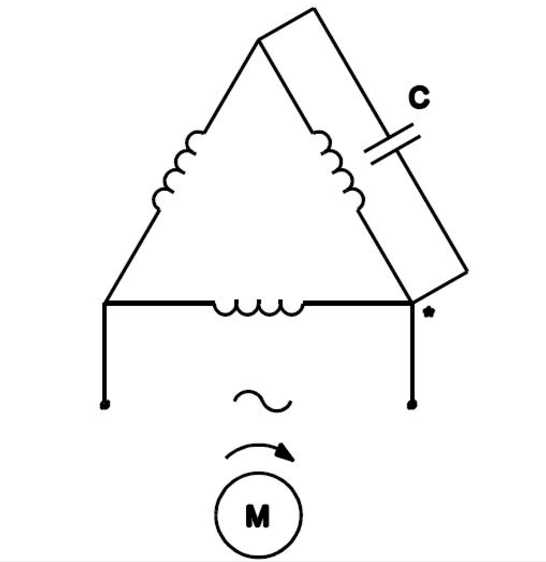

Также возможна модернизация двигателя с заменой рабочего конденсатора на схему с активной фазой, подключённой через симисторный регулятор с обратной связью по скорости. Это менее точный, но бюджетный способ для бытовых применений, где допустимы колебания в характеристиках при снижении оборотов.
Регулирование оборотов асинхронного двигателя с помощью частотного преобразователя
Частотный преобразователь управляет скоростью асинхронного двигателя за счёт изменения частоты питающего напряжения. При снижении частоты уменьшаются обороты ротора, при этом сохраняется крутящий момент при корректной настройке.
- Оптимальный диапазон регулирования частоты: 5–50 Гц для большинства промышленных моделей. При понижении ниже 5 Гц падает эффективность охлаждения.
- Поддержание момента обеспечивается за счёт функции V/f (напряжение к частоте). Для нагрузок с постоянным моментом (насосы, вентиляторы) используется стандартное соотношение 220 В / 50 Гц = 4.4 В/Гц.
- Для приложений с переменным моментом применяются расширенные алгоритмы, включая векторное управление или прямое управление моментом (DTC).
- При выборе преобразователя учитывают номинальную мощность двигателя с запасом 10–20%, особенно при тяжёлых пусковых режимах.
- Обязательно контролировать ток двигателя в процессе работы. Превышение номинала при сниженной частоте указывает на некорректное регулирование или перегрузку.
- Параметры, подлежащие точной настройке: минимальная и максимальная частота, разгон/торможение, тип нагрузки, пределы тока, схема торможения (например, резистивная).
Применение преобразователя исключает потери мощности при снижении скорости, если соблюдены режимы нагрузки и параметры регулирования. Рекомендуется использовать модели с обратной связью по скорости для стабильной работы при переменных нагрузках.
Использование автотрансформатора для понижения питающего напряжения
Автотрансформатор позволяет регулировать напряжение питания двигателя 220 В в диапазоне от номинального значения до пониженного, уменьшая частоту вращения без изменения числа полюсов. Это особенно эффективно для асинхронных двигателей с короткозамкнутым ротором, у которых скорость вращения зависит от подаваемого напряжения при фиксированной частоте.
Снижение напряжения приводит к уменьшению магнитного потока и, соответственно, к снижению момента на валу. Это допустимо в случаях, когда нагрузка на двигатель нелинейна и падает при уменьшении оборотов, например, в вентиляторах и насосах с квадратичной характеристикой нагрузки. При этом двигатель работает в более мягком режиме, снижается потребление тока и уровень шума.
Для стабильной работы необходим автотрансформатор с плавной регулировкой, рассчитанный на номинальный ток двигателя с запасом не менее 20%. Подключение осуществляется последовательно: автотрансформатор включается между сетью 220 В и клеммами питания двигателя. Желательно использовать устройства с индикацией выходного напряжения для точной настройки.
Недопустимо чрезмерное понижение напряжения: при снижении ниже 70–75% от номинала увеличивается скольжение, двигатель может выйти из режима устойчивой работы и перегреться. При длительной эксплуатации важно контролировать температуру обмоток, особенно при ухудшенном охлаждении на низких оборотах.
Автотрансформатор не компенсирует потери крутящего момента, поэтому применение ограничено нагрузками с низким механическим сопротивлением. Для поддержания мощности на пониженных оборотах требуются иные методы – например, частотное регулирование.

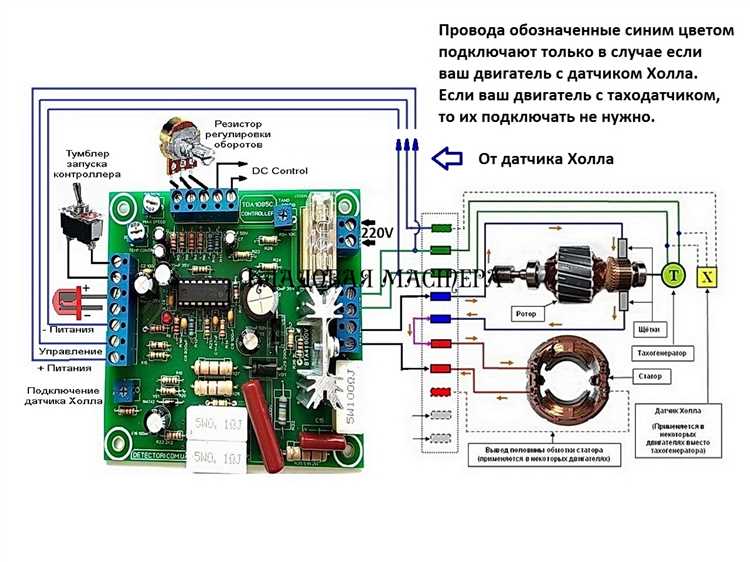

Применение фазового управления на симисторах для коллекторных двигателей
Фазовое управление на симисторах применяется для регулировки скорости коллекторных двигателей переменного тока с последовательным возбуждением. Суть метода заключается в изменении момента открытия симистора в каждом полупериоде сети, что позволяет управлять подводимой мощностью без преобразования частоты.
Для реализации схемы необходим симистор с достаточным запасом по току и напряжению, например, BTA16-600. Включение осуществляется последовательно в цепь питания двигателя. Управляющий электрод симистора связан с диаком или специализированным управлением на основе микроконтроллера (например, с фазоимпульсным алгоритмом на базе STM32 или ATmega).
Регулировка осуществляется с помощью RC-цепи с переменным резистором, задающей задержку открытия симистора. В простых схемах используется однотактный генератор с фазовым сдвигом, но для повышения стабильности и подавления помех целесообразно применять оптосимисторы (например, MOC3021) в связке с цифровым управлением.
При снижении оборотов с сохранением мощности важно учитывать моменты насыщения магнитопровода и искрения щёток. Для компенсации падения крутящего момента необходимо увеличить длительность открытого состояния симистора при сниженной подаче напряжения, что реализуется программно через изменение характеристики угла открытия в зависимости от нагрузки (обратная связь по току или тахогенератору).
Фазовое управление приводит к искажению формы тока, создавая гармоники. Для подавления высокочастотных выбросов на входе схемы устанавливаются LC-фильтры. В цепи питания двигателя желательно использовать варистор (например, 275В, 14мм) для защиты симистора от перенапряжений при коммутации индуктивной нагрузки.
Симисторные регуляторы требуют теплоотводов: при токе свыше 5 А обязательна установка радиатора с тепловым сопротивлением не выше 4°C/Вт. Дополнительно можно применить термозащиту (датчики типа KTY или термореле) для автоматического отключения питания при перегреве ключа.
Настройка редуктора для механического уменьшения скорости вращения
Редуктор позволяет снизить частоту вращения выходного вала без увеличения нагрузки на двигатель. При этом сохраняется передаваемый крутящий момент, что критично при подключении к механическим приводам.
Выбор передаточного числа должен соответствовать требуемой выходной скорости. Например, если двигатель вращается со скоростью 2800 об/мин, а необходимо получить 140 об/мин, подбирается редуктор с передаточным отношением 1:20. Отклонения в подборе приводят к перегрузке или недогрузке двигателя, снижая его ресурс.
Для однофазного двигателя 220В асинхронного типа важно учитывать пусковой момент редуктора. При установке червячного типа рекомендуется использовать модели с самоторможением для предотвращения обратного хода.
Монтаж редуктора должен обеспечивать соосность с валом двигателя. Допустимое отклонение не более 0,05 мм по радиальному биению. Несоблюдение этого параметра приводит к повышенному износу подшипников и уплотнений.
Перед вводом в эксплуатацию проверяется уровень смазки и момент затяжки крепёжных элементов. Использование редуктора без заводской заливки масла приводит к заклиниванию и выходу из строя уже в первые часы работы.
После настройки рекомендуется контроль температуры корпуса при рабочей нагрузке. Нагрев выше 80 °C указывает на несоответствие нагрузки или неисправность механизма.
Установка реостатного регулирования на двигателях с последовательным возбуждением
Для снижения оборотов двигателя 220В с последовательным возбуждением без значительной потери крутящего момента применяется включение добавочного реостата в цепь якоря. Регулировочный реостат включают последовательно с якорем, что позволяет изменять напряжение, подаваемое на обмотку якоря, снижая скорость вращения.
Мощность реостата подбирается с запасом не менее 1,5 от номинальной мощности двигателя, так как при снижении оборотов часть энергии рассеивается в виде тепла. Используются проволочные или ленточные резисторы с жаростойкой изоляцией и возможностью установки на теплоотводящую поверхность. Сопротивление рассчитывается по формуле: R = (U — E) / I, где U – напряжение сети, E – противо-ЭДС якоря, I – ток нагрузки.
Для предотвращения перегрева необходимо предусматривать ступенчатую регулировку сопротивления и контролировать температуру корпуса реостата. При длительной работе на пониженных оборотах обязательна вентиляция, так как двигатель теряет часть собственной обдувки. Рекомендуется использовать внешние вентиляторы с независимым питанием.
Не допускается полное обесточивание якоря при включённой обмотке возбуждения – это приведёт к резкому увеличению тока и может вызвать повреждение. Реостатное регулирование не подходит для точного поддержания скорости при переменной нагрузке, но эффективно при устойчивом режиме с ограничением максимальных оборотов.
Сравнение потерь мощности при разных способах управления оборотами
Использование частотного преобразователя позволяет снижать обороты без снижения напряжения и крутящего момента, что уменьшает потери мощности до 5-10%. В этом случае двигатель работает в оптимальном режиме, что экономит электроэнергию и уменьшает нагрев.

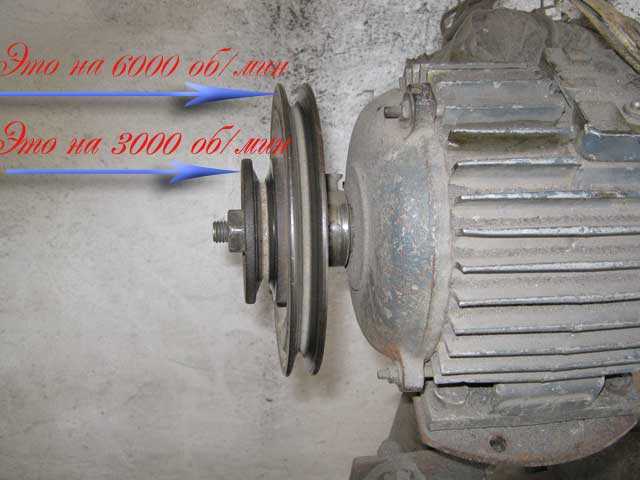

Механическое регулирование, например, через ременную передачу с изменяемым диаметром шкива, не влияет на электрические потери, но увеличивает механические издержки и износ деталей. Этот способ снижает нагрузку на двигатель, но требует дополнительного обслуживания.
Рекомендуется применять частотные преобразователи для точного и экономичного управления оборотами. Если необходима простота и низкая стоимость, тиристорные регуляторы приемлемы, но с учетом увеличенных потерь. Механические методы подходят для редких регулировок и небольших мощностей.
Вопрос-ответ:
Какие методы позволяют уменьшить частоту вращения двигателя 220В без снижения мощности?
Основной способ — применение устройств плавного регулирования скорости, таких как частотные преобразователи. Они меняют частоту питающего напряжения, что позволяет плавно снижать обороты мотора, сохраняя при этом крутящий момент. Также встречаются методы с использованием фазового управления или реактивных нагрузок, но они чаще приводят к потерям мощности и нагреву. Частотный преобразователь остается наиболее универсальным решением для контроля скорости без ухудшения рабочих характеристик.
Можно ли уменьшить обороты двигателя 220В с короткозамкнутым ротором с помощью изменения напряжения?
Простое снижение напряжения на таком двигателе обычно приводит к падению мощности и ухудшению пусковых свойств. Это связано с тем, что двигатель рассчитан на номинальное напряжение, и снижение его приводит к уменьшению магнитного потока, что снижает крутящий момент. Для регулировки скорости без потерь мощности лучше использовать частотные преобразователи, которые регулируют частоту питающего напряжения, сохраняя оптимальные параметры работы двигателя.
Какие ограничения существуют при использовании частотных преобразователей для снижения оборотов 220В двигателей?
Основные ограничения связаны с типом двигателя и условиями его эксплуатации. Некоторые двигатели с меньшим классом изоляции не рассчитаны на работу с переменной частотой. Также важна правильная настройка параметров преобразователя, чтобы избежать перегрева или вибраций. В ряде случаев требуется дополнительное охлаждение мотора при работе на пониженных оборотах. При соблюдении этих условий частотный преобразователь может работать долго и без снижения надежности двигателя.
Как изменяется КПД электродвигателя при снижении оборотов с помощью частотного преобразователя?
При корректной настройке и использовании частотного преобразователя КПД двигателя остается на высоком уровне, поскольку магнитное поле и ток регулируются оптимально. В некоторых случаях КПД даже улучшается за счет более точного соответствия скорости нагрузке. Однако при значительном снижении оборотов и слабой вентиляции двигателя может повыситься нагрев, что влияет на эффективность. Важно следить за температурным режимом и условиями эксплуатации.
Какие альтернативы частотному преобразователю существуют для регулировки скорости двигателя 220В без потерь мощности?
Для снижения оборотов без существенных потерь мощности иногда применяют механические редукторы или вариаторы, которые изменяют передаточное отношение между двигателем и рабочим механизмом. Электрические методы, кроме частотных преобразователей, включают использование двигателей с раздельным возбуждением, но такие решения сложнее и дороже. В большинстве случаев частотный преобразователь остается оптимальным вариантом благодаря гибкости и надежности.
Какими способами можно уменьшить обороты двигателя на 220В, сохраняя мощность?
Для снижения оборотов электродвигателя на 220В без снижения мощности применяют несколько методов. Один из распространённых — использование частотного преобразователя, который меняет частоту питающего напряжения, позволяя плавно регулировать скорость вращения ротора. Другой способ — установка механического редуктора, который уменьшает скорость за счёт передачи через шестерни, сохраняя при этом передаваемую мощность. Также применяют управление напряжением и изменение числа полюсов двигателя, хотя эти методы менее удобны и могут влиять на характеристики работы. Важно выбрать способ, подходящий к конкретным условиям эксплуатации и нагрузке, чтобы обеспечить стабильную работу без перегрузок и потерь.
