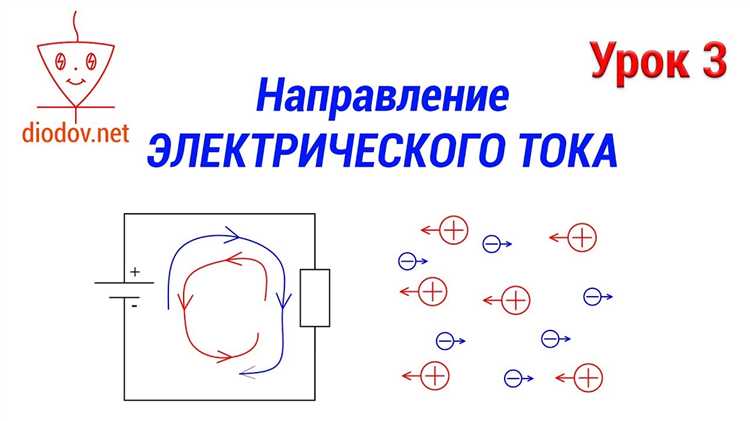

Как течет напряжение в цепи

Напряжение в электрической цепи характеризует разность потенциалов между двумя точками и определяет направление движения электронов. Для точного анализа цепей необходимо учитывать, что напряжение не всегда распределяется равномерно, а зависит от параметров элементов и схемы подключения.

Ключевым законом, регулирующим распределение напряжения, является закон Кирхгофа: сумма напряжений в замкнутом контуре равна нулю. Практическое применение этого правила позволяет вычислять напряжения на каждом элементе, исходя из известных значений источников и сопротивлений.

Рекомендуется использовать в расчетах понятие падения напряжения – величины, на которую снижается потенциал при прохождении тока через резистивные элементы. Для точных измерений следует применять цифровые вольтметры с внутренним сопротивлением, в тысячи раз превышающим сопротивление цепи, чтобы минимизировать влияние на параметры схемы.

Определение и измерение напряжения в цепи

Для точного измерения напряжения используют вольтметры, подключаемые параллельно к исследуемым участкам цепи. Важно соблюдать полярность подключения: красный щуп – к более высокому потенциалу, черный – к более низкому. Неправильное подключение может исказить показания или повредить прибор.

Перед измерением напряжения необходимо отключить нагрузку на участке цепи, чтобы избежать влияния тока на результаты. В цифровых вольтметрах часто предусмотрена автоматическая настройка диапазона, в аналоговых рекомендуется выбирать диапазон с запасом в 1,5–2 раза выше ожидаемого значения.

При измерении постоянного напряжения применяют цифровые или аналоговые вольтметры с прямой шкалой. Для переменного напряжения используют мультиметры в режиме измерения переменного напряжения, учитывая частотный диапазон устройства.

Для обеспечения безопасности и точности измерений следует использовать вольтметры с входным сопротивлением не ниже 1 МОм, что минимизирует влияние прибора на измеряемую цепь.

Влияние сопротивления на распределение напряжения

Распределение напряжения в электрической цепи напрямую зависит от величины сопротивлений отдельных участков. Согласно закону Ома для участка цепи, напряжение пропорционально произведению тока и сопротивления: U = I × R. При постоянном токе увеличение сопротивления вызывает пропорциональный рост падения напряжения на данном участке.

В последовательных цепях общее напряжение распределяется между элементами пропорционально их сопротивлениям. Чем выше сопротивление компонента, тем большая часть напряжения приходится на него. При этом сумма падений напряжений на всех сопротивлениях равна напряжению источника.

В параллельных соединениях напряжение на всех ветвях одинаково, а распределение тока зависит от сопротивлений. Сопротивление влияет косвенно: оно определяет ток в каждой ветви, но не меняет величину напряжения на них.

Для точного контроля распределения напряжения в сложных цепях рекомендуется использовать резисторы с низким температурным коэффициентом, чтобы исключить дрейф сопротивления и, соответственно, изменение напряжения при нагреве. При проектировании критичных узлов следует учитывать допускаемые отклонения сопротивления, так как это влияет на стабильность напряжения.

Важным аспектом является учет внутреннего сопротивления источника питания. Значительное внутреннее сопротивление уменьшает напряжение на нагрузке, особенно при больших токах, что приводит к искажениям распределения напряжения по цепи.

Для минимизации нежелательных падений напряжения стоит использовать проводники с минимальным сопротивлением и тщательно рассчитывать номиналы резисторов с учетом допустимой потери энергии и требуемой точности.

Законы Кирхгофа и их применение к напряжению

Первый закон Кирхгофа (закон узлов) формулирует принцип сохранения тока, однако для анализа напряжений ключевое значение имеет второй закон Кирхгофа – закон контуров. Он утверждает, что алгебраическая сумма напряжений в любом замкнутом контуре равна нулю:

∑U = 0

Это означает, что суммарное падение напряжения на всех элементах контура компенсируется источниками напряжения. Закон используется для составления уравнений в методах анализа цепей, таких как метод контурных токов и метод узловых потенциалов.

Для практического применения необходимо выделить замкнутые контуры в схеме, определить направление обхода, принять полярность напряжений на элементах, а затем составить уравнение, учитывая знаки: падение напряжения – с минусом, подъем – с плюсом.

Пример: для контура с источником напряжения E и последовательными резисторами R1 и R2 с током I уравнение будет выглядеть так:

E — I·R1 — I·R2 = 0

Решение этого уравнения дает значение напряжения на каждом резисторе и общий ток. Метод позволяет анализировать сложные цепи, включая многоконтурные и с несколькими источниками напряжения, обеспечивая точное распределение потенциалов и падений напряжения.

Рекомендуется применять закон Кирхгофа к напряжению совместно с законом Ома для корректного определения параметров цепи и проверки расчетов на консистентность.

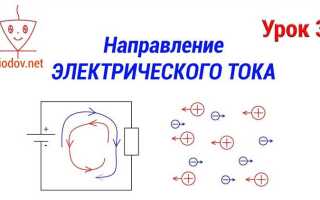

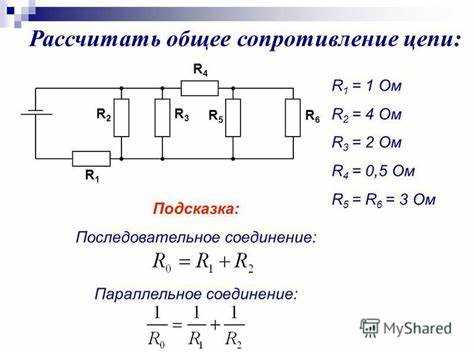

Напряжение в последовательных и параллельных цепях

В последовательной цепи суммарное напряжение источника распределяется между всеми потребителями. Каждый элемент получает часть напряжения пропорционально своему сопротивлению. Закон Ома для участка цепи U = I·R подтверждает, что напряжение на каждом резисторе определяется током, одинаковым по всей цепи, и величиной сопротивления.

• Общее напряжение в последовательной цепи равно сумме напряжений на отдельных элементах: U_общ = U_1 + U_2 + … + U_n.
• При увеличении числа элементов в цепи напряжение на каждом уменьшается, если источник не изменяет напряжение.
• Нарушение целостности одного элемента приводит к исчезновению напряжения на всей цепи, так как ток прерывается.

В параллельной цепи напряжение на всех ветвях одинаково и равно напряжению источника. Ток при этом распределяется между ветвями согласно их сопротивлениям. Напряжение не делится, а поддерживается постоянным на каждом параллельном участке.

1. Напряжение на каждой параллельной ветви: U_1 = U_2 = … = U_n = U_источник.
2. Суммарный ток равен сумме токов в ветвях: I_общ = I_1 + I_2 + … + I_n, что косвенно влияет на величину напряжения, поддерживаемого источником.
3. Отключение одной ветви не влияет на напряжение на остальных.

Рекомендации по расчету напряжения:

• Для последовательных цепей используйте формулу U_i = I·R_i, где ток одинаков для всех элементов.
• В параллельных цепях проверяйте равенство напряжения источника и напряжения на каждой ветви.
• При комбинировании цепей сначала разбирайте отдельные участки на последовательные и параллельные, рассчитывая напряжение по указанным правилам.

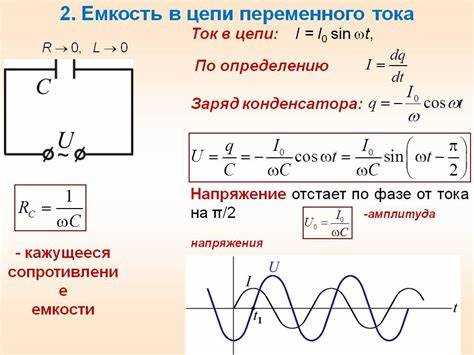

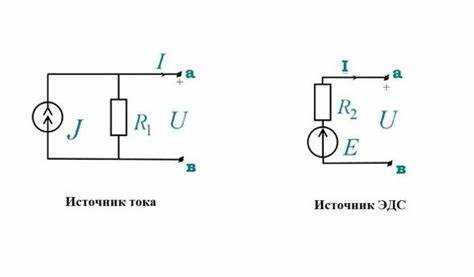

Роль источников питания в формировании напряжения

Источники питания определяют величину и стабильность напряжения в электрической цепи, обеспечивая его преобразование и распределение. Напряжение возникает за счет преобразования различных видов энергии в электрическую, что реализуется через следующие типы источников:

• Гальванические элементы и аккумуляторы: обеспечивают постоянное напряжение за счет химических реакций. Их параметры напрямую влияют на напряжение нагрузки – при разряде напряжение падает, что следует учитывать в проектировании цепей.
• Электрогенераторы: преобразуют механическую энергию в электрическую с регулируемым выходным напряжением. Частота и амплитуда переменного напряжения зависят от скорости вращения и конструкции генератора.
• Импульсные источники питания: создают стабилизированное напряжение посредством быстрого переключения элементов и фильтрации. Используются для повышения эффективности и компактности устройств.

Ключевые параметры источников, влияющие на формирование напряжения:

1. Номинальное напряжение – соответствует расчетному уровню в цепи.
2. Внутреннее сопротивление – влияет на падение напряжения при нагрузке, чем ниже сопротивление, тем стабильнее напряжение.
3. Способность выдерживать пиковые нагрузки – определяет динамическую устойчивость напряжения.
4. Температурные характеристики – изменение напряжения при изменении температуры рабочей среды.

Для поддержания стабильного напряжения рекомендуется:

• Использовать стабилизаторы напряжения, если источник характеризуется значительными изменениями под нагрузкой.
• Подбирать источники с минимальным внутренним сопротивлением для цепей с высокой нагрузкой.
• Планировать замену аккумуляторов до снижения их напряжения ниже рабочих параметров.
• Контролировать температурные условия работы для предотвращения снижения эффективности источников.

Причины падения напряжения и методы их учета

Значение падения напряжения рассчитывается по формуле ΔU = I·R, где I – ток нагрузки, R – сопротивление линии. Для длинных линий учитывается также реактивное сопротивление, учитываемое в виде полного сопротивления Z = √(R² + X²), где X – реактивное сопротивление. На практике при больших нагрузках применяют измерения методом вольтамперной характеристики для уточнения потерь.

Методы учета падения напряжения включают выбор проводников с оптимальным сечением для снижения сопротивления и повышение эффективности передачи. Использование проводников с низким удельным сопротивлением, например, меди или алюминия с увеличенным сечением, сокращает потери.

Для систем с переменным током необходима компенсация реактивной мощности с помощью конденсаторных батарей или реакторов, что уменьшает фазовый сдвиг и падение напряжения. В схемах с длительными линиями применяют трансформаторы с регулировкой напряжения, позволяющие компенсировать изменения в нагрузке.

При проектировании учитывают нормативные требования по максимально допустимому падению напряжения (обычно не более 5% от номинала). Для контроля и корректировки применяются автоматизированные системы мониторинга и регулирования напряжения, позволяющие оперативно адаптировать параметры сети под текущие нагрузки.

Практические способы контроля и стабилизации напряжения

Для точного контроля напряжения применяют цифровые и аналоговые вольтметры с классом точности не ниже 0,5. Рекомендуется использовать мультиметры с функцией записи максимального и минимального значения для оценки колебаний в реальном времени.

Стабилизация напряжения достигается с помощью стабилизаторов на основе сервоприводов, тиристорных регуляторов или автоматических трансформаторов (автотрансформаторов). Сервоусилители обеспечивают поддержание напряжения в пределах ±1% при нагрузках до 10 кВА.

Для бытовых и промышленных систем применяют стабилизаторы с байпасом, позволяющие переключаться на прямое питание при перегрузках или сбоях. Рекомендуется выбирать устройства с защитой от короткого замыкания и перегрева, а также с функцией автоматической самодиагностики.

Использование конденсаторных батарей и фильтров гармоник снижает влияние импульсных помех и колебаний, увеличивая стабильность напряжения и срок службы электрооборудования.

В распределительных сетях устанавливают реле напряжения, которые отключают нагрузку при выходе параметров за допустимые пределы (обычно ±10% от номинала). Для контроля рекомендуется проводить калибровку приборов каждые 6 месяцев.

Вопрос-ответ:

Что происходит с напряжением в разных точках электрической цепи?

Напряжение в электрической цепи распределяется таким образом, что его величина может изменяться от одной точки к другой в зависимости от сопротивления и конструкции цепи. В идеальной цепи с отсутствием потерь сумма напряжений на отдельных элементах равна напряжению источника, что позволяет понять, как энергия распределяется между компонентами.

Почему важно учитывать направление напряжения при анализе цепей?

Направление напряжения показывает, в каком направлении происходит падение электрического потенциала. При анализе цепей это помогает правильно определить знак напряжения на каждом элементе, что влияет на вычисления тока и работы элементов, а также на общее поведение всей системы.

Как изменяется напряжение на резисторах, подключённых последовательно и параллельно?

При последовательном подключении компонентов напряжение распределяется пропорционально их сопротивлениям, то есть на каждом резисторе происходит часть общего напряжения. При параллельном соединении напряжение на всех резисторах одинаковое и равно напряжению на ветви, поскольку все они подключены к одним и тем же точкам цепи.

Каким образом напряжение связано с энергией, переносимой электрическим током?

Напряжение можно рассматривать как меру энергии, которую переносит каждый кулон заряда при прохождении через элемент цепи. Чем выше напряжение, тем больше работы выполняется по перемещению заряда, что отражается в выделении тепла, свечении лампы или других формах энергии.

Почему напряжение не всегда остаётся постоянным на всех участках цепи?

Из-за наличия сопротивлений и других элементов, оказывающих влияние на поток заряда, напряжение изменяется по мере прохождения тока через цепь. Потери энергии в виде тепла или преобразование энергии в другие виды вызывают уменьшение напряжения на последующих участках, что объясняет изменение его значений в разных точках.
