Как течет ток от плюса к минусу или наоборот

Как течет ток от плюса к минусу или наоборот

В электронике принято рассматривать направление тока как движение положительных зарядов от положительного полюса источника к отрицательному. Это обозначение получило название традиционного направления тока и сохраняется в технической литературе, несмотря на то, что реальные носители заряда в металлах – электроны – движутся в обратную сторону.

Фактическое движение электронов происходит от минуса к плюсу, что называют электронным направлением тока. Это важно учитывать при анализе схем и работе с полупроводниковыми приборами, где параметры зависят от типа носителей заряда.

Выбор направления тока влияет на расчёты в законах Кирхгофа и формулы для сопротивления и напряжения. Рекомендуется чётко фиксировать используемое направление в технической документации, чтобы избежать ошибок в расчетах и проектировании.

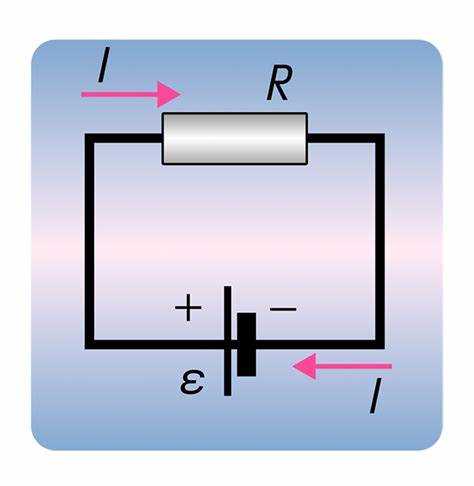

Почему традиционно считают ток идущим от плюса к минусу

Почему традиционно считают ток идущим от плюса к минусу

Позже, с открытием электрона и выяснением, что реальные носители тока в металлах – отрицательно заряженные электроны, направление движения носителей зарядов стало противоположным условному. Однако условное направление сохранилось из-за практической удобности и исторической традиции, особенно в схемотехнике и электротехнике.

Такое соглашение позволяет стандартизировать обозначения и расчет параметров без необходимости менять устоявшиеся методы. Современные учебники и техническая документация продолжают использовать классическое направление тока, чтобы обеспечить единообразие и избежать путаницы при проектировании и анализе устройств.

Рекомендация: при работе с электрическими схемами ориентируйтесь на традиционное направление тока для корректного понимания и совместимости с технической литературой, несмотря на фактическое движение электронов в противоположную сторону.

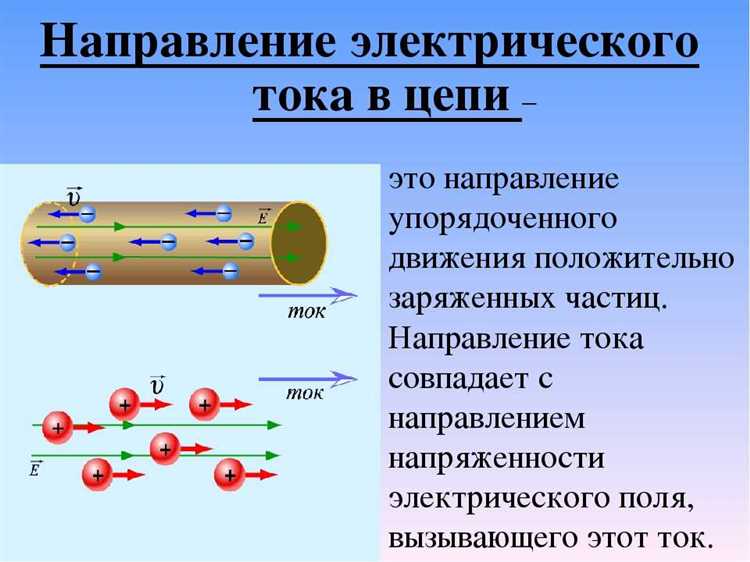

Физическая природа электронного тока и его движение

Физическая природа электронного тока и его движение

Электронный ток представляет собой упорядоченное движение свободных электронов в проводнике под действием электрического поля. В металлах электроны, участвующие в проводимости, находятся в зоне проводимости и обладают высокой подвижностью. При подключении источника напряжения создаётся электрическое поле, которое оказывает силу на электроны, направляя их движение от отрицательного полюса к положительному.

Скорость дрейфа электронов невысока – порядка миллиметров в секунду, однако сигнал тока распространяется со скоростью, близкой к скорости света в материале, благодаря мгновенному возникновению электромагнитного поля. Это важно учитывать при анализе цепей и передачи сигналов.

Электроны сталкиваются с ионами кристаллической решётки, что вызывает сопротивление проводника и выделение тепла. Для уменьшения сопротивления применяют материалы с высокой подвижностью носителей заряда и особую структуру проводника.

При движении электронного тока важно учитывать, что условное направление тока – от плюса к минусу – исторически обусловлено направлением положительного заряда, тогда как фактический перенос зарядов происходит в противоположную сторону. Для точных расчётов и моделирования необходимо использовать именно реальное движение электронов.

Различия между направлением условного и реального тока

Различия между направлением условного и реального тока

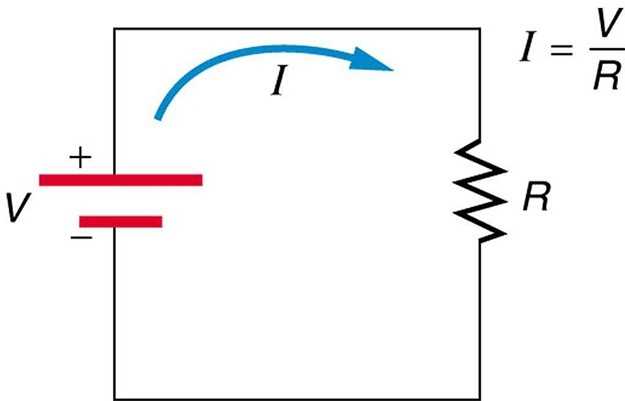

Условное направление тока определяется движением положительных зарядов от положительного полюса источника к отрицательному. Этот подход был установлен до открытия электрона и служит стандартом в электротехнике и схемотехнике для упрощения анализа цепей.

Реальное направление тока

Ключевое отличие заключается в природе зарядов: условное направление базируется на положительных носителях, реальное – на отрицательных. В полупроводниках и электролитах носителями могут быть как электроны, так и дырки или ионы, что усложняет однозначное определение реального направления.

При анализе цепей и проектировании устройств рекомендуется использовать условное направление, так как оно унифицирует расчеты и позволяет избегать ошибок при определении полярности и работы элементов.

Однако при изучении физики процессов и характеристик материалов важно учитывать фактическое движение носителей для правильного понимания механизмов электрической проводимости и влияния внешних факторов.

Влияние направления тока на работу электрических схем

Влияние направления тока на работу электрических схем

Направление тока существенно влияет на работу полупроводниковых компонентов, реле, диодов и транзисторов. Например, в диодах ток протекает только при прямом смещении – от анода к катоду. Обратное направление полностью блокирует прохождение тока, предотвращая короткие замыкания. Нарушение полярности питания может вывести из строя диод или вызвать перегрев схемы.

В транзисторах, особенно биполярных, правильное направление тока через базу, эмиттер и коллектор обеспечивает корректное усиление сигнала. При обратном направлении ток либо не проходит, либо устройство переходит в ненормальный режим работы, что приводит к нестабильности схемы.

Реле, управляемые постоянным током, требуют строго соблюдения полярности для нормальной работы катушки. Неправильное подключение может привести к снижению силы магнитного поля, а следовательно, к отказу переключения контактов.

В схемах с электродвигателями направление тока определяет направление вращения ротора. Изменение полярности в цепи возбуждения приводит к обратному вращению, что используется в реверсивных приводах. Несоблюдение правильного направления может повредить механизмы или вызвать аварийные ситуации.

Рекомендуется использовать маркировку и четкое обозначение полярности на всех компонентах и соединениях. Для проверки направления тока в сложных схемах применяют мультиметры с функцией измерения постоянного тока и осциллографы, что позволяет выявить ошибки подключения на ранних этапах сборки.

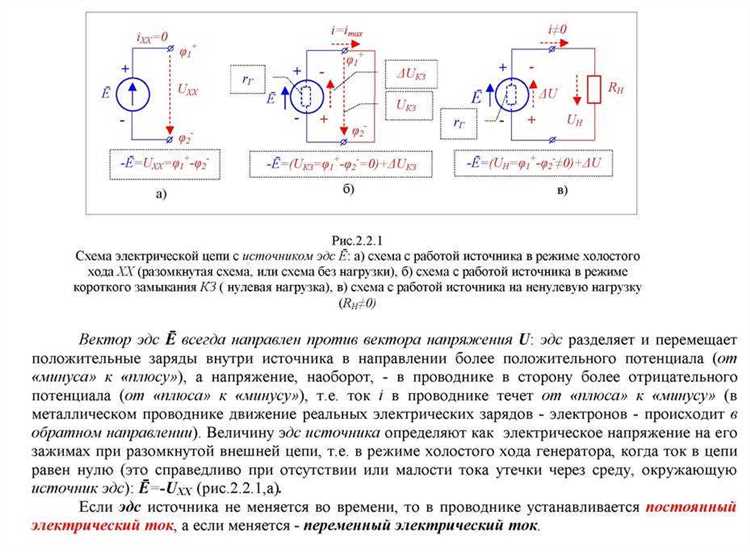

Как определить направление тока в практических измерениях

Как определить направление тока в практических измерениях

Для точного определения направления тока применяют амперметр, подключаемый последовательно в цепь. Полярность подключения прибора критична: клемма «+» амперметра подключают к предполагаемому источнику положительного потенциала, а «–» – к нагрузке. Если стрелка амперметра отклоняется в сторону, обратную ожидаемой, необходимо поменять местами провода.

При использовании цифровых мультиметров направление тока определяется по знаку на дисплее: положительное значение соответствует направлению от плюса к минусу источника, отрицательное – обратному.

Для измерений в цепях постоянного тока следует учитывать падение напряжения на элементах и возможность паразитных токов. Измерения лучше проводить при минимальной нагрузке для исключения влияния на работу цепи.

В цепях переменного тока направление мгновенного тока изменяется с частотой, поэтому оценивают направление фазового сдвига относительно опорного сигнала с помощью осциллографа или фазометра.

При монтаже и проверке электрических схем используют маркировку проводов и полярность клемм, что существенно упрощает определение направления тока без дополнительных приборов.

Примеры устройств с обратным направлением тока и их особенности

Примеры устройств с обратным направлением тока и их особенности

Обратное направление тока – характерное явление в некоторых электронных и электрических устройствах, где ток течёт от минуса к плюсу, что противоречит классической схеме. Рассмотрим конкретные примеры и их особенности.

  • Диоды и выпрямители с обратным включением: В нормальном режиме диод пропускает ток от анода к катоду. Однако в стабилитронах (зенеровских диодах) обратное направление используется для стабилизации напряжения. В таких устройствах обратный ток ограничен и управляем, что требует точного выбора номинала по обратному напряжению и мощности.
  • Электролитические конденсаторы с обратной полярностью: Если ток течёт в обратном направлении, происходит разрушение диэлектрика, что вызывает быстрый выход из строя. В схемах с возможным обратным током применяют специальные поляризованные или неполяризованные конденсаторы, либо защитные элементы, чтобы избежать повреждений.
  • Двигатели постоянного тока с реверсом: При изменении направления тока меняется направление вращения ротора. В таких устройствах предусмотрены коммутационные схемы или электронные контроллеры, обеспечивающие безопасное переключение полярности без потери мощности и минимизацией искрения.
  • Силовые преобразователи и инверторы: Обратное направление тока здесь служит для возврата энергии в сеть, например, в рекуперативных тормозах. Для работы требуется применение специализированных ключевых элементов (тиристоров, транзисторов с обратной блокировкой) и систем управления, обеспечивающих стабильность и защиту от перегрузок.
  • Фотогальванические элементы: При попадании тёмного состояния или нагрузки с обратным напряжением ток может течь в обратном направлении, вызывая разряд батареи. Для предотвращения используется установка обратных диодов, которые блокируют обратный ток и защищают элементы от повреждения.

Рекомендации по работе с устройствами, где возможен обратный ток:

  1. Выбирать компоненты с параметрами, учитывающими максимальные обратные токи и напряжения.
  2. Внедрять защитные схемы (обратные диоды, предохранители, стабилизаторы) для предотвращения повреждений.
  3. Использовать схемотехнику с контролем направления тока и автоматическим переключением.
  4. Проводить регулярный контроль состояния полупроводниковых элементов, так как обратные токи часто указывают на износ или неисправность.

Вопрос-ответ:

Почему в некоторых учебниках направление тока указывают от плюса к минусу, а в других наоборот?

Исторически принято считать направление тока от положительного полюса источника к отрицательному — это условное направление, введённое до открытия электрона. Позже стало известно, что в металлических проводниках ток создают электроны, которые движутся от минуса к плюсу. Таким образом, в теории есть два направления: условное (от плюса к минусу) и фактическое (от минуса к плюсу). Учебники могут использовать одно из этих направлений в зависимости от контекста и традиций подачи материала.

Как определить направление тока в цепи, если неизвестно, куда движутся заряды?

Если точно не известно, какие частицы движутся в цепи и в какую сторону, обычно берут за направление тока условное движение положительных зарядов — то есть от плюса к минусу источника питания. Это упрощённое обозначение помогает однозначно описывать процессы в электрических цепях и рассчитывать параметры, даже если реальные носители заряда — электроны — движутся в противоположную сторону.

Можно ли в одной и той же электрической цепи использовать два разных направления тока для расчётов?

Для единообразия в рамках одного расчёта необходимо выбрать одно направление тока и придерживаться его на протяжении всего анализа. Например, если выбрано направление от плюса к минусу, все токи и напряжения в схеме должны соответствовать этому выбору. Переключение направления в одном и том же расчёте приведёт к ошибкам и путанице. На практике, условное направление не влияет на величину тока, а только задаёт его положительный знак в формуле.

Почему важно понимать разницу между направлением движения электронов и направлением электрического тока?

Различие помогает правильно интерпретировать физические процессы в проводнике и корректно решать задачи по электротехнике. Понимание того, что электроны двигаются от отрицательного полюса к положительному, объясняет природу заряда и поведение веществ. При этом направление тока, условно принятое от плюса к минусу, служит удобным инструментом для схемотехнического анализа, не вызывая путаницы в вычислениях и проектировании устройств.
