Качество водопроводной воды в большинстве регионов оставляет желать лучшего: избыток хлора, жесткость, наличие взвешенных частиц, ржавчины и органических загрязнителей – частые проблемы. Коммерческие фильтры стоят дорого и не всегда адаптированы под конкретные условия. Сборка собственной системы позволяет контролировать каждый элемент – от типа фильтров до материала трубопроводов – и снизить стоимость проекта в 2–3 раза.
Для начала необходимо провести анализ воды. Элементарный тест на жёсткость можно сделать с помощью мыла: если образуется мало пены – вода жёсткая. Для более точного определения уровня железа, нитратов и солей целесообразно использовать лабораторные наборы или заказать анализ в ближайшей СЭС. От результатов зависит выбор фильтров: угольный блок против хлора, полипропиленовый картридж – против механических примесей, обратный осмос – для комплексной очистки.
Рама для фильтрации должна быть выполнена из нержавеющей стали или пластикового профиля. Оптимальный диаметр труб – 1/2 или 3/4 дюйма, в зависимости от объема потребления. Обязательна установка крана перед системой для отсечения воды при обслуживании. Под фильтры лучше предусмотреть вертикальный монтаж с последовательной схемой подключения: сначала механическая очистка, затем уголь, затем – тонкая фильтрация или мембрана.
Сборка требует минимального набора инструментов: разводной ключ, фум-лента, труборез. Важно использовать качественные фитинги и регулярно проверять герметичность соединений. При грамотной сборке система способна работать до 6 месяцев без замены картриджей, при этом себестоимость не превышает 5000 рублей при сопоставимом уровне очистки с промышленными системами.
Выбор подходящего типа фильтра для конкретного источника воды
Водопроводная вода в большинстве городов содержит хлор, продукты его взаимодействия с органикой, ржавчину и осадок из старых труб. Для неё оптимальны угольные фильтры с тонкостью очистки от 5 до 10 микрон и префильтры механической очистки. Если вода пахнет хлором, необходимо использовать каталитический уголь, способный эффективно удалять хлор и хлорамины.
Скважинная вода может содержать повышенное количество железа, марганца, сероводорода и бактерий. Для такой воды требуется обезжелезиватель с аэрацией или фильтрацией через Birm, Greensand или Ecomix. При наличии сероводорода необходим окислительный фильтр с подачей воздуха или перманганата калия. Если обнаружены бактерии – использовать ультрафиолетовый стерилизатор.
Колодезная вода нередко содержит органику, бактерии, глину и взвесь. Основной фильтр – механический (до 5 микрон), далее – сорбционный фильтр с активированным углём и УФ-обеззараживание. Если вода имеет мутность выше 2–3 мг/л, механический фильтр должен быть многоступенчатым – сначала грубой очистки (50 мкм), затем тонкой (5 мкм).
Дождевая вода обычно мягкая, но содержит органику, пыль и возможное загрязнение с крыш. Подходят механические фильтры от 10 до 1 микрона, угольный модуль и при длительном хранении – УФ-дезинфекция. При сборе в пластиковые ёмкости слабо защищённые от света, может развиваться водорослевая биоплёнка – необходима обработка ультрафиолетом на выходе.
Поверхностные источники – реки, пруды, озёра – потенциально опасны: в них возможны нитраты, фосфаты, бактерии, водоросли. Обязательна комбинированная система: предварительный фильтр от крупных частиц, угольный блок, мембрана обратного осмоса, минерализатор и УФ-лампа.
Тип фильтра зависит от анализа воды. Без лабораторного теста выбор – угадывание. Минимальный набор анализов: железо, жёсткость, нитраты, аммоний, бактерии. Только после этого можно точно подобрать рабочую схему фильтрации.
Подбор и покупка необходимых компонентов системы
Фильтрующий картридж выбирается исходя из качества исходной воды. Для удаления механических примесей – полипропиленовые фильтры с пористостью 5–20 микрон. Для удаления хлора и органики – угольные картриджи из активированного угля (гранулированного или прессованного). В случае высокой жесткости – ионообменные смолы или мембраны обратного осмоса.
Корпус фильтра должен соответствовать типу картриджа по размеру (чаще всего 10″ Slim Line) и выдерживать давление до 6 бар. Для частного дома – лучше с латунной резьбой. Обязательно наличие крепления и ключа для обслуживания.
Насос повышения давления требуется, если давление в системе ниже 2,8 бар – это критично для обратного осмоса. Оптимальный выбор – насос с автоматическим выключателем и блоком питания на 24 В.
Накопительный бак нужен при использовании обратного осмоса. Объём – от 8 до 12 литров. Материал – пищевой пластик с внутренней бутиловой мембраной. Обращайте внимание на тип соединения – чаще всего 1/4 дюйма.
Кран для чистой воды должен быть из нержавеющей стали, с керамической кран-буксой. Не используйте дешёвые модели с пластиковыми резьбами – быстро выходят из строя.
Соединительная арматура – фитинги под трубку 1/4 и 3/8 дюйма. Лучше использовать цанговые соединения John Guest или аналогичные по качеству. Учитывайте диаметр трубки при покупке.
Шланги – полиэтиленовые, пищевые, диаметром 6 мм и 10 мм. Не покупайте ПВХ-трубки – со временем они трескаются и пропускают воздух.
Устройства контроля: при желании можно установить манометр и TDS-метр. Первый поможет следить за падением давления, второй – контролировать качество выходной воды (TDS не должен превышать 50 ppm после осмоса).
Покупайте компоненты у проверенных поставщиков. Не смешивайте китайские и европейские фитинги – возможны протечки из-за разницы в диаметрах.
Сборка предварительного механического фильтра
Предварительный механический фильтр задерживает крупные примеси: песок, ил, ржавчину. Это продлевает срок службы следующих ступеней очистки. Ниже – пошаговая инструкция по сборке своими руками.
- Подготовьте комплектующие:
- Корпус фильтра типа «Slim Line» 10 дюймов, с резьбой 1/2″, 3/4″ или 1″ в зависимости от диаметра трубопровода.
- Картридж механической очистки из полипропилена (5 или 10 микрон).
- Ключ для затягивания колбы.
- ФУМ-лента или пакля с пастой для герметизации резьб.
- Шаровые краны для обвода и обслуживания.
- Крепления (хомуты, кронштейн) для монтажа на стену.
- Отключите подачу воды и сбросьте давление в системе. Обрежьте трубу в выбранном месте установки фильтра.
- Намотайте ФУМ-ленту на резьбы корпуса, следя за направлением намотки (по ходу резьбы). Затяните вручную, затем немного подтяните ключом, избегая чрезмерного усилия.
- Установите картридж в колбу. Убедитесь, что он сидит плотно и ровно в направляющих.
- Прикрутите колбу к крышке фильтра. Используйте прилагаемый пластиковый ключ. Не перетягивайте.
- Закрепите корпус фильтра вертикально на стене, патрубками вверх и вниз. Вход воды – снизу, выход – сверху (если не указано иное на корпусе).
- Подключите шаровые краны до и после фильтра, а также предусмотрите кран на байпасной линии. Это облегчит обслуживание и замену картриджа.
- Плавно откройте подачу воды. Проверьте соединения на герметичность. При необходимости подтяните резьбы.
Периодичность замены картриджа – каждые 3–6 месяцев, в зависимости от мутности воды и падения давления в системе.
Установка угольного фильтра для удаления запахов и хлора
Угольный фильтр монтируется после предварительной очистки и до накопительного бака или точки водоразбора. Это позволяет устранить остатки хлора, органических соединений и посторонние запахи, попавшие в воду из центрального водопровода или накопительной емкости.
Оптимальное место установки – на магистральную трубу холодного водоснабжения вблизи ввода в дом. Используются корпуса стандарта 10″ или 20″ Slim Line или Big Blue, в зависимости от объема потребления. Для квартиры с 3–4 пользователями достаточно одного фильтра 10″ SL, при загородном доме – 20″ BB.
Устанавливается фильтр вертикально, вход воды – снизу, выход – сверху. До фильтра монтируется кран и обратный клапан, после – дренажный отвод и манометр. Обязательно наличие байпаса для обслуживания. Соединения герметизируются сантехнической фум-лентой или пастой.
Картридж выбирается из активированного кокосового угля с рейтингом микрофильтрации 5 микрон. Пропускная способность – не менее 2 л/мин для квартиры, до 20 л/мин – для частного дома. Срок службы зависит от качества воды и колеблется от 3 до 6 месяцев. Замена – при падении давления или возвращении запаха.
Перед первым использованием фильтр промывается: после установки необходимо сбросить не менее 10 литров воды в дренаж до исчезновения черной взвеси. В течение первых суток возможна незначительная мутность – это норма.

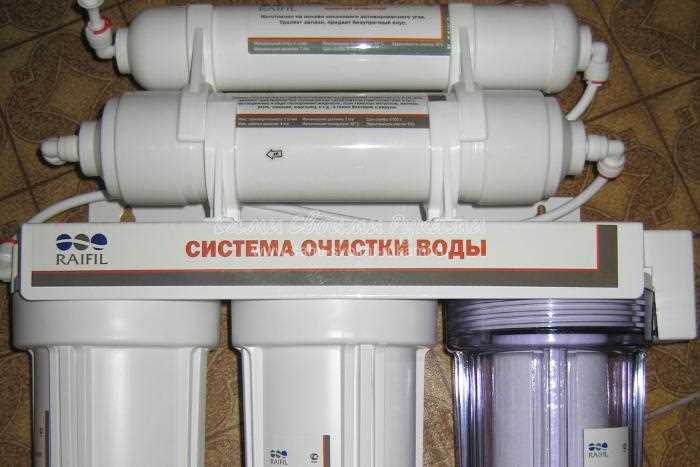

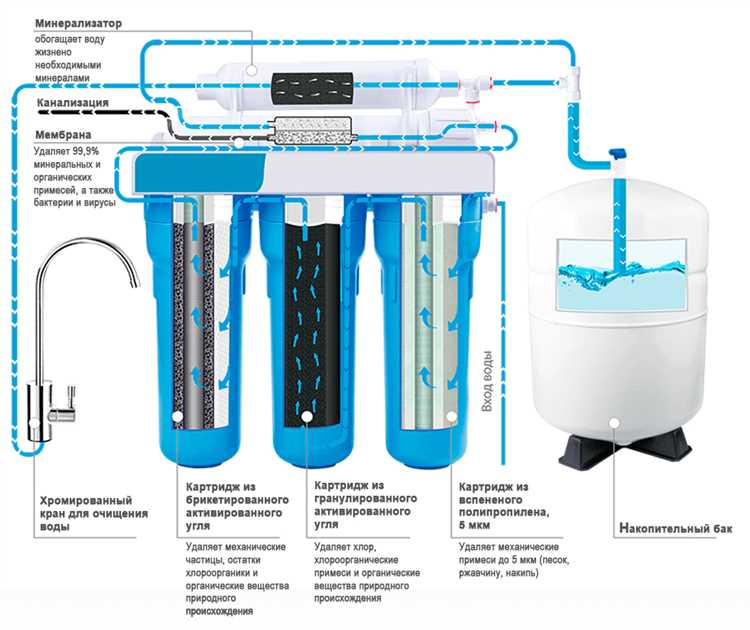

Монтаж обратноосмотического модуля с подключением к водопроводу
Перед установкой отключите подачу холодной воды. На подводящем трубопроводе (обычно ½ дюйма) врезается тройник с запорным краном. Используйте фум-ленту или анаэробный герметик для герметизации резьбовых соединений. Подключите вход системы к крану при помощи гибкой подводки или штатного адаптера, идущего в комплекте.
Далее устанавливается предфильтрация – один или несколько колб с картриджами механической и угольной очистки. Их размещают вертикально, с доступом для замены. Межблочные соединения выполняются пластиковыми трубками ¼ дюйма с использованием цанговых фитингов. После предфильтра устанавливается сам обратноосмотический модуль. Мембрана размещается в горизонтальном корпусе – следите за направлением потока, указанным на корпусе.
Подключение к канализации осуществляется через дренажный хомут, устанавливаемый на сифон мойки. В нем сверлится отверстие диаметром 6 мм, куда вставляется сливной штуцер. Дренажная трубка должна иметь уклон и не перегибаться.
Ставится накопительный бак (обычно на 8–12 л) – его соединяют с модулем трубкой ¼ дюйма через обратный клапан. Бак устанавливают ниже уровня фильтра, но не вплотную к стене – необходим доступ к воздухоотводному ниппелю. Финальный этап – установка отдельного крана для чистой воды на мойке. Сверлится отверстие (обычно 12 мм), кран закрепляется и соединяется с системой через последнюю ступень фильтрации (постугольный картридж).
Проверьте герметичность всех соединений, откройте подачу воды и промойте систему согласно инструкции. Не пропускайте стадию промывки мембраны – первые 5–10 литров сливаются в канализацию.
Организация накопительного бака и контрольного крана
Для эффективной работы системы очистки воды необходим накопительный бак объемом от 10 до 50 литров, в зависимости от суточного расхода. Рекомендуется использовать баки из пищевого пластика или нержавеющей стали с герметичной крышкой для предотвращения загрязнений и роста микроорганизмов.
Входной патрубок бака подключается к выходу фильтра, а выходной – к точке водоразбора. Для контроля давления и предотвращения гидроударов бак должен иметь встроенный воздушный клапан или мембрану, поддерживающую постоянное давление внутри.
Контрольный кран устанавливается на выходе из накопительного бака или непосредственно перед ним. Он служит для проверки качества воды и оперативного слива накопленной жидкости. Оптимальный вариант – шаровой кран диаметром 1/4–1/2 дюйма с легким доступом для регулярного обслуживания.
Для упрощения диагностики рекомендуется монтировать кран с возможностью подключения к лабораторному оборудованию или тест-полоскам. Это позволит быстро выявлять отклонения в качестве очищенной воды без полного отключения системы.
Подключение крана должно быть герметичным, с использованием уплотнительных прокладок из фторопласта или резины, устойчивых к влаге и перепадам температуры. Размещение бака и крана допускается только в местах, защищённых от прямого солнечного света и заморозков.
Регулярный контроль крана не реже одного раза в месяц и промывка бака снижают риск бактериального загрязнения и обеспечивают стабильную работу системы.
Проверка герметичности системы и промывка фильтров перед первым использованием
После сборки системы очистки воды обязательно проведите проверку герметичности. Подключите систему к источнику воды, медленно откройте подачу и внимательно осмотрите все соединения на предмет протечек. Особое внимание уделите уплотнительным кольцам и резьбовым соединениям. При обнаружении капель или потеков подтяните фитинги, не превышая рекомендованный момент затяжки – обычно 2–3 Н·м, чтобы не повредить резьбу.
Промывка фильтров выполняется для удаления производственной пыли и технических загрязнений. После герметизации системы пропустите через фильтры не менее 10 литров воды при давлении 2–3 бар. Для мембран обратного осмоса рекомендуется использовать холодную воду без хлора. Промывка проводится до прозрачности выходящей воды – обычно 15–20 минут. Фильтры механической очистки промывайте проточной водой до исчезновения мутности.
Контроль качества промывки осуществляется визуально и по показаниям давления. Давление на входе и выходе не должно существенно отличаться – превышение на 0,2–0,3 бар указывает на засорение или неправильную установку. В случае с активированным углем первые 2–3 литра воды могут иметь слабый запах или цвет, что является нормой и не влияет на качество очистки.
Завершив проверку и промывку, отключите систему на 15 минут для стабилизации давления и повторите осмотр на герметичность. Только после этого можно переходить к полноценной эксплуатации устройства.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для самостоятельной сборки системы очистки воды?
Для изготовления фильтра своими руками потребуются следующие материалы: пластиковые или металлические корпуса для фильтров, различные фильтрующие элементы (например, активированный уголь, мелкий песок, гравий), соединительные шланги, краны и фитинги. Из инструментов пригодятся ключи, отвертки, ножницы для труб и герметик. Все зависит от выбранного типа фильтра и характеристик воды.
Как понять, какой тип очистки воды подходит для моего дома?
Сначала нужно определить качество исходной воды: провести анализ на содержание примесей, солей, металлов и микроорганизмов. Если вода содержит механические частицы, подойдет фильтр с песком или сеткой. Для удаления запахов и органики лучше использовать угольный слой. При наличии железа или тяжелых металлов стоит обратить внимание на специализированные сорбенты или ионообменные фильтры. Также важно учитывать объем потребления и давление в системе водоснабжения.
Можно ли собрать систему очистки воды, не имея опыта в сантехнике?
Да, это возможно. Для этого необходимо внимательно изучить инструкции и схемы сборки, подобрать простые компоненты и не торопиться при монтаже. На многих этапах можно использовать готовые модули, которые легко соединяются между собой. Важно следить за герметичностью соединений и правильно размещать фильтрующие материалы. Если возникают сомнения, лучше проконсультироваться с опытными мастерами или посмотреть обучающие видео.
Как часто нужно менять фильтрующие элементы в самодельной системе очистки воды?
Период замены зависит от типа фильтра и качества исходной воды. Механические фильтры с сетками обычно требуют очистки или замены раз в 1–2 месяца, угольные картриджи — каждые 3–6 месяцев, а сорбенты и ионообменные материалы — примерно раз в год. Регулярная проверка состояния элементов поможет избежать снижения качества воды и повреждения оборудования.
