Монтаж плит перекрытия – ключевой этап строительства, влияющий на прочность и долговечность всего здания. Ошибки при укладке могут привести к неравномерному распределению нагрузок, растрескиванию конструкций и деформации стен. Чтобы этого избежать, требуется строго соблюдать технологию на каждом этапе – от подготовки основания до проверки уложенных плит.
Перед началом монтажа необходимо убедиться в горизонтальности и прочности фундамента. Допустимые отклонения по уровню – не более 10 мм на всю длину здания. В случае наличия перепадов поверхность выравнивают цементно-песчаной стяжкой с обязательной выдержкой не менее 3 суток перед началом укладки.
Для надёжного опирания железобетонной плиты требуется опорная поверхность шириной не менее 120 мм. Особое внимание уделяется точности установки плит – смещение по оси более чем на 20 мм недопустимо. Применение монтажных петель и правильной обвязки крановыми стропами обеспечивает безопасное и точное позиционирование элемента.
Обязательный этап – заделка монтажных швов с использованием цементного раствора марки не ниже М100. После укладки все плиты проверяются на предмет прогибов, щелей между ними и плотности прилегания к фундаменту. Наличие пустот может свидетельствовать о неравномерной усадке основания или ошибках в расчётах нагрузок.
Подготовка фундамента к укладке плит: выравнивание и очистка поверхности
Перед укладкой плит перекрытия необходимо добиться идеально ровной и чистой поверхности фундамента. Допустимые отклонения по горизонтали – не более 10 мм на всю длину ленты. Проверку выполняют при помощи двухметрового правила и строительного уровня. При выявлении неровностей устраняются бугры срубанием, а впадины заполняются цементно-песчаным раствором марки не ниже М150.
После выравнивания поверхность обеспыливается – применяется строительный пылесос или щётка с жёсткой щетиной. Остатки бетона, масляные пятна, следы опалубочной смазки полностью удаляются, поскольку они ухудшают адгезию плит и могут стать причиной смещения. Для зачистки пятен используют металлические шпатели или растворители, в зависимости от типа загрязнения.
Особое внимание уделяется зонам установки плит – по периметру и в местах опирания. Здесь нельзя допускать отколотых участков, трещин или пустот. При наличии дефектов выполняется локальный ремонт: трещины заделываются ремонтными составами, а сколы восстанавливаются быстротвердеющими растворами.
Завершающий этап – грунтование. Применяется бетоноконтакт или другой грунт, улучшающий сцепление и предотвращающий впитывание влаги. Наносится в один слой валиком, после чего фундаменту дают просохнуть в течение 4–6 часов перед началом монтажа плит.
Проверка геометрии и уровня фундамента строительным инструментом
Перед укладкой плит перекрытия необходимо точно проверить горизонтальность и геометрию фундамента. Ошибки в этих параметрах приводят к неправильной установке плит, трещинам и деформации конструкции.
- Проверка диагоналей: с помощью рулетки измеряют расстояния между противоположными углами фундамента. Разница между диагоналями не должна превышать 5 мм при длине до 10 м. Превышение указывает на нарушение прямоугольности.
- Контроль прямых углов: используют лазерный уровень с функцией построения углов 90°, либо шаблон-угольник длиной не менее 1 метра. Угол отклонения не должен превышать 2 мм на метр длины.
- Проверка уровня подошвы: применяют лазерный нивелир или водяной уровень. Погрешность по высоте между крайними точками – не более 10 мм. При перепаде более 15 мм требуется выравнивание цементной стяжкой или шлифовкой.
- Проверка плоскости фундамента: двухметровой алюминиевой правилой с уровнем. Зазоры под правилом не должны превышать 3 мм. В местах установки плит особое внимание уделяют ровности и отсутствию наплывов бетона.
После каждой проверки результаты фиксируют, выявленные отклонения немедленно устраняются. Только при полной геометрической точности допускается переход к монтажу плит перекрытия.
Выбор типа плит перекрытия в зависимости от нагрузки и пролётов
Тип плиты перекрытия подбирается исходя из расчетной нагрузки (кПа или кг/м²) и величины пролёта между опорами. Нагрузку определяют с учетом веса конструкции, мебели, оборудования и возможных динамических воздействий.
Для пролётов до 4 м и нагрузок до 500 кг/м² подходят полнотелые железобетонные плиты типа ПБ толщиной 220 мм. Их применяют в жилых домах и малоэтажных зданиях.
При пролётах от 4 до 6 м и нагрузке до 800 кг/м² используют многопустотные плиты толщиной 220–265 мм. Они обеспечивают меньший вес конструкции при достаточной несущей способности. Расстояние между пустотами и диаметр отверстий стандартизированы, что позволяет точно рассчитать изгибающий момент.
Для пролётов свыше 6 м применяются предварительно напряжённые плиты толщиной от 300 мм. Такие изделия выдерживают нагрузку более 1000 кг/м² и применяются в промышленных или общественных зданиях. Их армирование рассчитано на уменьшение прогиба при больших пролётах.
Монолитные плиты заливают на месте при сложной геометрии здания или при необходимости перераспределения нагрузки. Они позволяют перекрывать нестандартные пролёты и работают на распределённую нагрузку выше 1200 кг/м².
Выбор плиты всегда сопровождается проверкой по расчётной схеме: изгибающий момент, поперечная сила, коэффициент запаса прочности. Пренебрежение данными параметрами приводит к деформациям или разрушению конструкции.
Организация подъёма плит автокраном и обеспечение доступа техники
Перед подъемом плит необходимо заранее определить точку установки автокрана с учетом его вылета стрелы, массы плит и несущей способности грунта. Минимальное расстояние от фундамента до крана должно позволять безопасную работу без перегруза оборудования. Для плит массой до 3 тонн оптимален автокран грузоподъемностью 25 тонн с вылетом стрелы не менее 10 метров.
Площадка для размещения крана выравнивается и уплотняется, исключается наличие насыпанного или неустойчивого грунта. Под опорные лапы обязательно укладываются деревянные или металлические подкладки толщиной от 5 см и площадью не менее 0,5 м² для равномерного распределения нагрузки.
Доступ техники к месту монтажа организуется заранее: очищается проезд шириной не менее 3 метров, с радиусами поворота, соответствующими габаритам крана и длине плит. При наличии ограниченного пространства используются краны с поворотной башней и телескопической стрелой.
Во время работы запрещено нахождение людей в зоне подъема. Плиты фиксируются на четырехточечную строповку с углом не менее 60° между ветвями. Перед подъемом проверяется симметрия крепления и отсутствие смещений центра тяжести. Подъем осуществляется плавно, без рывков, с постоянным визуальным контролем за положением плиты.
Для ускорения монтажа применяется радиосвязь между машинистом крана и монтажниками, особенно при ограниченной видимости. После укладки каждая плита проверяется уровнем и при необходимости корректируется до схождения с проектной отметкой.
Укладка плит на фундамент с соблюдением зазоров и выравниванием по оси
Перед началом укладки проверяют геометрию фундамента: отклонения по оси допускаются не более 10 мм на 10 м длины. Используется лазерный нивелир или теодолит для точной разбивки осей. Маркируются контрольные точки по периметру и внутренним несущим стенам.
Для обеспечения монтажных зазоров между плитами перекрытия предусматриваются промежутки шириной 20–30 мм. Эти зазоры компенсируют температурные деформации и предотвращают передачу напряжений между плитами. Вдоль стен оставляют компенсационный зазор не менее 20 мм, заполняемый эластичным материалом (например, пенополистиролом).

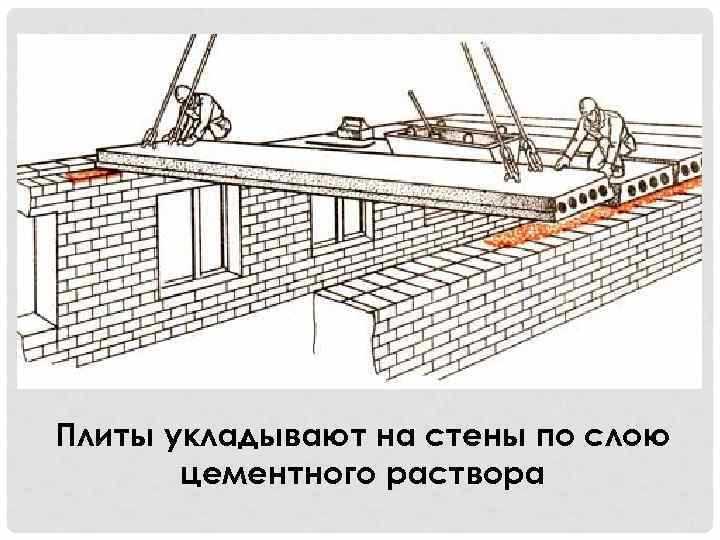

Плиты поднимаются краном с использованием траверсы и монтажных строп. Ориентировка каждой плиты осуществляется по нанесённым на фундамент осям. До окончательной укладки положение корректируется монтировками и клиньями. Плита должна быть выровнена по продольной и поперечной оси с отклонением не более 5 мм.
Контроль горизонтальности выполняется уровнем: перепад высот по плоскости не должен превышать 2–3 мм. Под регулировку уклона подкладываются цементно-песчаные подливки толщиной до 20 мм. Подливы допускаются только при температуре воздуха не ниже +5 °C и с обязательным увлажнением основания.
После фиксации положения плиты временно закрепляют деревянными распорками до завершения монтажа соседних элементов. Заполнение зазоров между плитами производится после полной укладки всего пролёта, с применением бетонного раствора марки не ниже М100.
Заполнение швов между плитами цементно-песчаным раствором
Перед заполнением швов необходимо очистить промежутки от пыли, мусора и остатков изоляционных материалов. Ширина шва обычно составляет 20–30 мм, глубина – не менее 30 мм. Раствор готовят из цемента М400 и просеянного песка в соотношении 1:3, с добавлением воды до консистенции густой сметаны.
Заполнение проводят слоями: первый слой заливают глубиной 10–15 мм, затем тщательно уплотняют вибратором или шпателем, чтобы избежать пустот. После частичного схватывания первого слоя (через 1–2 часа) наносится второй слой до уровня плиты.
Температура воздуха при работе должна быть от +5 °C до +30 °C. При низких температурах раствор следует защищать пленкой для предотвращения быстрого высыхания и растрескивания. Для увеличения адгезии поверхность шва увлажняют перед заливкой раствора.
После заполнения швов поверхность рекомендуется накрыть влажной мешковиной или пленкой на 3–5 суток для равномерного твердения и предотвращения образования трещин. Полное набирание прочности цементно-песчаный раствор достигает за 28 суток.
Контроль правильности укладки и подготовка к дальнейшим работам
После укладки плит перекрытия необходимо провести тщательную проверку для исключения ошибок и обеспечения надежности конструкции.
-
Выверка положения плит:
- Проверить горизонтальность каждой плиты с помощью строительного уровня или лазерного нивелира, отклонение не должно превышать 3 мм на 1 м длины.
- Контролировать смещение плит относительно проектных осей, отклонения по горизонтали не более 5 мм.
- Проверить зазоры между плитами – они должны быть минимальны и соответствовать проекту, чтобы избежать образования пустот.
-
Закрепление плит:
- При необходимости использовать монтажные клинья или распорки для временного фиксирования плит в проектном положении.
- Проверить правильность установки анкерных креплений и их соответствие проектным требованиям.
-
Контроль несущей способности:
- Осмотреть плиты на предмет повреждений: трещин, сколов, сквозных дефектов.
- При обнаружении дефектов провести консультацию с инженером-строителем для оценки возможности дальнейшей эксплуатации или замены.
-
Подготовка к следующим этапам:
- Обеспечить чистоту поверхности плит, удалить остатки раствора и строительного мусора для качественного выполнения последующих работ (например, армирования и заливки стяжки).
- При необходимости выполнить монтаж гидроизоляционного слоя на плиты перед установкой утеплителя или армирующей сетки.
- Проверить точность высотных отметок для дальнейшей укладки кирпичной кладки или монтажа стеновых конструкций.
Вопрос-ответ:
Какие инструменты и материалы нужны для укладки плит перекрытия на фундамент?
Для укладки плит перекрытия на фундамент потребуются строительный уровень для проверки ровности, рулетка для замеров, монтажный кран или подъемное устройство для перемещения плит, а также цементный раствор или специальный кладочный клей для фиксации плит. Дополнительно могут понадобиться металлические стержни или анкеры для крепления и герметик для заделки швов между плитами.
Как подготовить фундамент перед укладкой плит перекрытия?
Фундамент должен быть очищен от пыли, грязи и остатков строительного материала. Его поверхность нужно проверить на ровность с помощью уровня — отклонения не должны превышать допустимых норм. Если есть неровности или дефекты, их необходимо устранить, выровняв поверхность цементным раствором. Также важно убедиться, что фундамент полностью высох и прочен, прежде чем приступать к укладке плит.
В каком порядке укладывать плиты перекрытия, чтобы обеспечить надежность конструкции?
Укладка плит начинается с установки крайних элементов на противоположных сторонах фундамента, чтобы создать опорный каркас. После этого постепенно заполняются промежуточные участки, контролируя горизонтальность каждой плиты. Между плитами важно сохранять минимальные зазоры и обеспечить правильное прилегание, что предотвратит образование пустот и повысит прочность перекрытия. Следует также учитывать расположение монтажных петель для удобства дальнейшей установки.
Какие меры безопасности нужно соблюдать при работе с тяжелыми плитами перекрытия?
Плиты перекрытия имеют значительный вес, поэтому при их перемещении необходимо использовать подъемное оборудование, а персоналу — средства индивидуальной защиты: каски, перчатки, защитную обувь. Запрещается находиться под поднятыми плитами. Перед началом работ стоит убедиться в исправности кранового оборудования и четком взаимодействии между оператором и рабочими, чтобы избежать несчастных случаев. Также важно соблюдать правила разгрузки и укладки, чтобы плиты не повредились и не создали опасных ситуаций.
Как правильно заделать швы между плитами после их укладки?
Швы между плитами обычно заполняются цементным раствором или специальными герметиками для обеспечения герметичности и предотвращения проникновения влаги. Перед этим необходимо очистить швы от пыли и мусора. Раствор наносится ровным слоем с небольшим заходом на плиты. После заделки швов поверхность выравнивается и при необходимости защищается от быстрого высыхания, чтобы предотвратить появление трещин. Такая обработка улучшит сцепление плит и повысит долговечность конструкции.
Какие инструменты и материалы понадобятся для правильной укладки плит перекрытия на фундамент?
Для укладки плит перекрытия на фундамент потребуются следующие инструменты и материалы: уровень строительный, отвес, рулетка, молоток с резиновым бойком, металлические клинья или специальные подкладки для выравнивания плит, цементный раствор или монтажная пена для герметизации швов, а также краны или подъемное оборудование для перемещения тяжелых плит. Важно заранее подготовить все необходимое, чтобы процесс проходил без задержек и ошибок.
