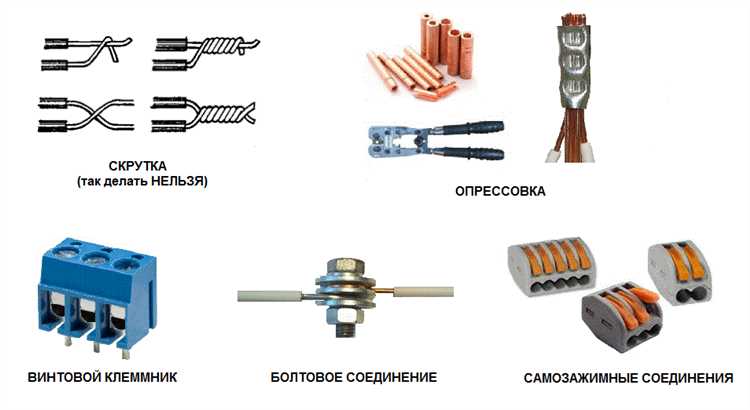

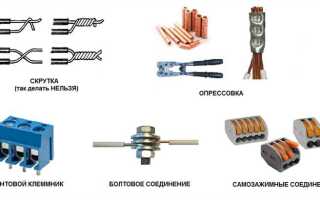

Соединение пяти проводов в одну общую точку требует точного выбора метода с учётом сечения, материала жил и условий эксплуатации. Если провода медные и имеют сечение до 2,5 мм², допустимо использовать винтовые клеммники, рассчитанные на нужное количество подключений. Однако при использовании алюминиевых жил такие соединения требуют переходников с антикоррозионной пастой, исключающих электрохимическое разрушение.
При высокой нагрузке (более 16 А) предпочтительнее использовать пайку с последующей изоляцией термоусадочной трубкой. Этот способ обеспечивает минимальное переходное сопротивление и надёжный электрический контакт, но требует навыков работы с паяльником и исключён в распределительных коробках по нормам ПУЭ.
Если требуется монтаж в распределительной коробке, оптимальны клеммы WAGO серии 221, рассчитанные на 5 проводов. Они допускают многократное подключение и обеспечивают прочное удержание жил пружинным зажимом. Альтернативой являются гильзы ГСИ с последующим опрессованием пресс-клещами. Для этого необходимо точно подобрать диаметр гильзы под суммарное сечение всех жил.
В условиях ограниченного пространства можно использовать скрутку с опрессовкой в изолированной колпачковой гильзе типа СИЗ. Такой метод допустим только при соединении медных проводов и при условии, что суммарное сечение не превышает допустимое значение, указанное производителем колпачка.
Выбор сечения и типа провода перед соединением
Перед объединением пяти проводов важно точно определить их сечение. Недопустимо соединять провода разного диаметра без адаптации, так как это вызывает перегрев и нестабильный контакт. Для бытовой сети 220 В с нагрузкой до 3,5 кВт подходит медный провод сечением не менее 2,5 мм². При большей нагрузке требуется 4 мм² и выше.
Если соединяются провода в распределительной коробке, учитывается не только ток, но и способ прокладки. В замкнутом пространстве теплоотвод хуже, поэтому сечение подбирается с запасом. Для алюминиевых проводов увеличивают сечение минимум на 30% по сравнению с медными.

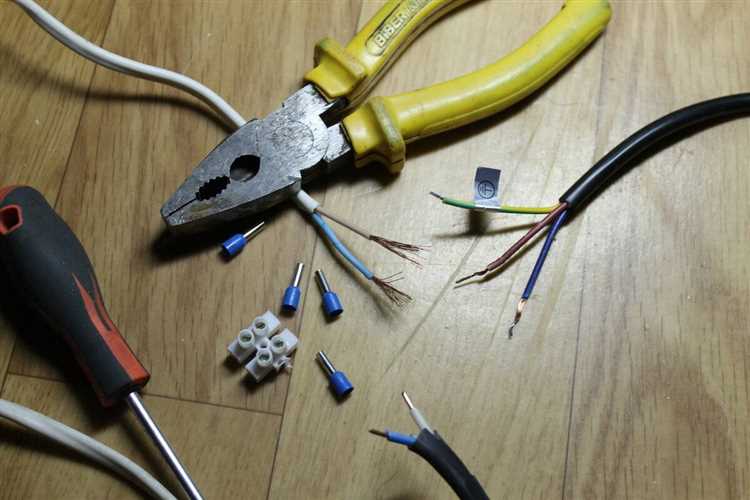

Не допускается соединение мягких и жестких жил напрямую без переходников. При этом многожильные провода необходимо оконцевать – например, втулочными наконечниками. Это снижает риск обрыва жил и ухудшения контакта при затяжке.
Если планируется скрутка, используют только одинаковые по материалу и диаметру провода. Для соединений под клеммы допускается комбинация разных типов, но только при использовании совместимых наконечников и соответствующих клеммников – например, WAGO с пружинным зажимом.
Соединение пяти проводов скруткой с пайкой

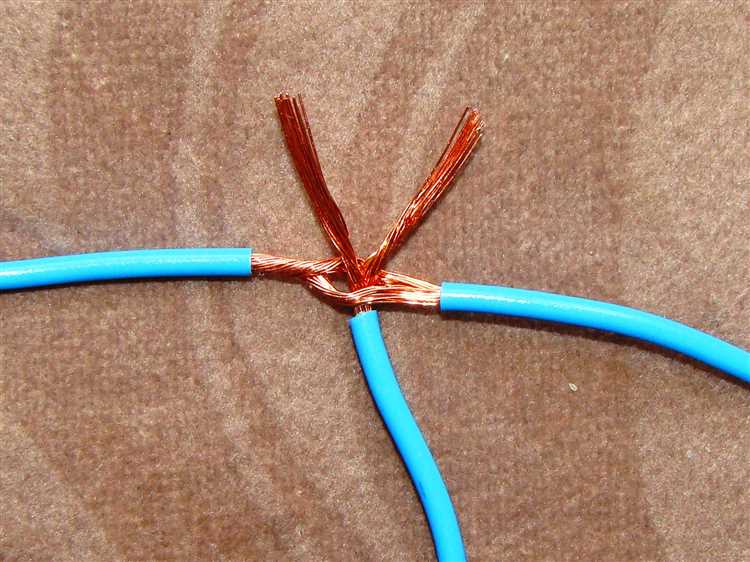

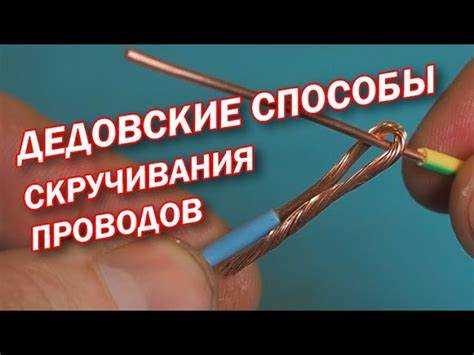

Перед началом работы провода зачищаются от изоляции на 20–25 мм. Поверхность меди очищается от окислов наждачной бумагой до характерного блеска. Провода размещаются веером и плотно скручиваются по спирали в один общий пучок. При этом каждый провод должен равномерно участвовать в общей скрутке, без свободных концов и перетягов.
Для пайки используется канифоль или флюс F-38. Олово марки ПОС-61 нагревается паяльником мощностью от 60 Вт. Температура жала – не ниже 300 °C. Олово вводится с противоположной стороны от паяльника, чтобы обеспечить пропитку скрутки по всей длине. Пайка считается завершённой, когда металл равномерно распределён, а структура скрутки хорошо видна под слоем припоя.
Важно: не перегревать провода – при потемнении меди пайка теряет прочность. После охлаждения место соединения изолируется термоусадочной трубкой с диаметром на 20–30% меньше исходного. Трубку нагревают строительным феном до полной усадки. При использовании ПВХ-изоляции дополнительно применяется виток изоленты для предотвращения смещения при нагрузках.
Такой способ обеспечивает надёжный контакт, устойчивый к вибрациям и перепадам температуры. Подходит для постоянных соединений в электропроводке, не предназначен для последующего демонтажа.

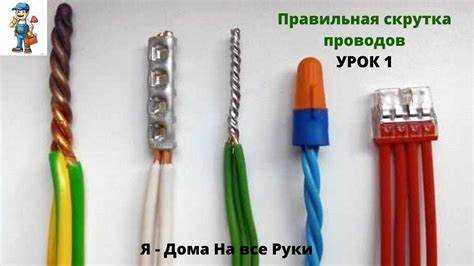

Применение колпачков СИЗ для объединения проводов
Колпачки СИЗ используются для скрутки и изоляции группы медных или алюминиевых проводов. Для объединения пяти жил требуется СИЗ соответствующего размера, рассчитанный на диаметр скрутки не менее 6–8 мм. На упаковке каждого изделия указаны допустимые параметры: количество и сечение проводников.
Перед установкой необходимо зачистить каждый провод на 10–12 мм. Скрутка выполняется вручную по часовой стрелке до плотного соприкосновения меди. Недопустимо оставлять зазоры между жилами – это снижает надежность контакта и может привести к нагреву.
После скрутки надевается колпачок и проворачивается до упора. Внутри находится пружинящий металлический элемент, обеспечивающий равномерное давление по всей длине соединения. При правильной установке капроновый корпус СИЗ должен зафиксироваться без люфта.
Модели с негорючим корпусом применимы в распределительных коробках. При выборе важно учитывать тип проводов: СИЗ для медных жил не подходит для алюминиевых без дополнительной подготовки (например, использования антикоррозионной пасты).
Повторное использование запрещено – после демонтажа колпачок теряет фиксационные свойства. Для скрытой проводки допустимо применение только сертифицированных СИЗ, соответствующих ГОСТ Р 50571.15.
Использование клеммных колодок для соединения группы проводов
Клеммные колодки позволяют надёжно соединить пять проводов без скруток и пайки. Подходят для меди и алюминия, но при смешивании металлов необходимо использовать изделия с пастой, предотвращающей гальваническую коррозию.
Для соединения пяти проводов выбирают клеммную колодку с шестью зажимами: один остаётся свободным для проверки цепи или последующего подключения. Диаметр жил должен соответствовать допустимому диапазону – например, 0,75–2,5 мм² для бытовых моделей.
Монтаж выполняется поочерёдно: с каждого провода снимается 8–10 мм изоляции, затем жилы вставляются в отдельные зажимы одной линии и фиксируются винтами или пружинным механизмом в зависимости от конструкции. Затягивать винты следует до упора, избегая перетяжки, которая может повредить проводник.
При выборе учитывается материал корпуса (предпочтительно негорючий поликарбонат) и номинальное напряжение, не ниже 400 В. Колодки размещают в распределительных коробках, исключая натяжение и перекос проводов. После установки рекомендуется проверить контакт мультиметром на отсутствие переходного сопротивления.
Соединение пяти проводов с помощью WAGO-зажимов
Для соединения пяти проводов оптимально использовать WAGO-зажимы серии 221 или 222. Эти клеммники рассчитаны на одножильные и многожильные провода сечением от 0,2 до 4 мм². Важно учитывать номинальный ток – до 32 А и напряжение до 450 В.
- Выберите пятиконтактный зажим или соедините два-четырёхконтактных с помощью перемычки, если требуется больше контактов.
- Зачистите концы проводов на 10–12 мм. Используйте калибр на корпусе зажима для точности.
- Откройте каждый рычаг зажима до упора – усилие должно быть ощутимым.
- Вставьте провод до упора в соответствующий канал, следя за тем, чтобы не было перекоса или частичного ввода жилы.
- Опустите рычаг – контакт должен быть плотным, без люфта. Повторите для остальных четырёх проводов.
После подключения проверьте надёжность соединения лёгким потягиванием каждого провода. Для групповых соединений важно использовать монтажную коробку достаточного объёма с учётом размеров зажима и изгиба кабелей. Не допускается использовать зажим повторно при повреждении корпуса или рычага – только замена.
Метод соединения через опрессовку гильзой
Для надежного объединения пяти проводов в один применяется гильзовая опрессовка. Используют медные или луженые гильзы, диаметр которых соответствует суммарному сечению всех соединяемых жил. Обычно выбирают гильзы на 25-35% больше общей площади сечения, чтобы обеспечить плотный контакт и минимальное сопротивление.
Перед опрессовкой жилы тщательно очищают от изоляции на длину гильзы и тщательно скручивают для плотного прилегания. Для многожильных проводов рекомендуют использовать стрипперы с точной регулировкой длины снятия изоляции, чтобы избежать повреждения жил.
Гильзу надевают на скрученную группу и фиксируют в специальном пресс-инструменте. Давление пресса должно обеспечивать равномерное сжатие по всей длине гильзы, исключая зазоры и деформации жил. Рекомендуется применять гидравлические или механические пресс-клещи с четкой регулировкой усилия, чтобы достичь нормативного показателя плотности соединения – обычно не менее 1,5 кН на кв. мм сечения.
Контроль качества соединения проводят измерением электрического сопротивления на участке соединения – оно должно быть минимальным и не превышать нормативных значений, указанных в технических условиях. После опрессовки место соединения дополнительно изолируют термоусадочной трубкой или изолентой, чтобы исключить коррозию и механические повреждения.
Метод гильзовой опрессовки обеспечивает долговечность и механическую прочность соединения, что особенно важно при больших токах и вибрационных нагрузках. Правильный подбор гильзы и инструментов, а также соблюдение технологии гарантируют стабильную работу электроцепи.
Изоляция места соединения: материалы и способы
Для надежной изоляции пятирядного соединения проводов применяются термоусадочные трубки, изолента ПВХ и самофиксирующиеся ленты на основе силикона или бутилкаучука. Термоусадочная трубка должна иметь диаметр на 20–30% больше суммарного сечения скрутки. После нагрева она плотно облегает соединение, предотвращая попадание влаги и механические повреждения.
Изолента ПВХ рекомендуется использовать с минимальным натяжением, чтобы избежать деформации проводников. При накладке ленты важно перекрывать каждый виток на 50%, чтобы обеспечить непрерывность покрытия и отсутствие зазоров. Для влажных и агрессивных сред предпочтительны силиконовые или бутилкаучуковые ленты, обладающие водо- и химстойкостью.
Совмещать материалы можно: сначала накладывается термоусадочная трубка, а поверх неё – изоляционная лента для дополнительной защиты от механических воздействий. В случае нестандартных условий эксплуатации применяют жидкие изолирующие материалы на основе силикона или полиуретана, которые заполняют все микрополости и создают герметичный слой.
Выбор материала зависит от условий эксплуатации: для внутренних помещений достаточно ПВХ изоляции, для наружных или агрессивных сред – термоусадочная трубка с покрытием или специализированные ленты. Важно следить, чтобы после изоляции не оставалось оголённых участков, а поверхность была гладкой без зазоров.
Проверка качества соединения и допустимой нагрузки
Качество соединения пяти проводов напрямую влияет на безопасность и стабильность работы электрической цепи. Для проверки рекомендуется выполнить следующие действия:
- Визуальный осмотр: отсутствие оголённых проводов, надёжная изоляция, отсутствие повреждений и коррозии на местах соединения.
- Механическая прочность: соединение должно выдерживать усилие не менее 10 Н без ослабления контакта или повреждений.
- Измерение сопротивления контакта: сопротивление не должно превышать 0,05 Ом, иначе возможно перегревание и потеря мощности.
- Испытание током нагрузки: пропускание рабочего тока с последующим контролем температуры соединения через 10–15 минут. Температура не должна превышать +60 °C при нормальных условиях эксплуатации.
Допустимая нагрузка зависит от сечения проводов и способа соединения:
- Для медных проводов с сечением 1,5 мм² максимальный ток – до 16 А.
- Для соединений с пайкой допустим ток до 20 А при том же сечении.
- Использование клеммных колодок требует соблюдения рекомендаций производителя по максимальному току, обычно не выше 10–15 А для мелких моделей.
- Скрутки из пяти проводов требуют дополнительной изоляции и равномерного распределения нагрузки, иначе контакт ухудшается.
При превышении допустимой нагрузки увеличивается риск перегрева, оплавления изоляции и короткого замыкания. Для стабильной работы необходимо не только контролировать ток, но и регулярно проверять состояние соединений, особенно в условиях вибрации и перепадов температуры.
Вопрос-ответ:
Какие существуют основные методы соединения пяти проводов в один проводник?
Для соединения пяти проводов обычно применяют несколько способов: скрутка с последующей пайкой, применение клеммных колодок, использование зажимов типа «Старк» или «Wago», а также пайка с изоляцией термоусадочной трубкой. Каждый метод имеет свои особенности и сферы применения в зависимости от условий эксплуатации и требований к надежности соединения.
Можно ли просто скрутить пять проводов вместе без дополнительной изоляции?
Простая скрутка без изоляции считается ненадёжной и опасной. Такая соединительная точка подвержена окислению, механическим повреждениям и коротким замыканиям. Чтобы повысить безопасность и долговечность, необходимо либо покрыть место соединения изолентой, либо использовать термоусадочную трубку или специализированные клеммы.
Какой способ соединения пяти проводов лучше использовать в местах с высокой вибрацией или нагрузками?
Для участков с вибрацией рекомендуется применять соединения с помощью специальных клеммных зажимов или пайку с последующей изоляцией. Клеммные зажимы обеспечивают надежный контакт и устойчивы к механическим воздействиям, а пайка предотвращает расшатывание проводов. При этом важно использовать материалы, устойчивые к воздействию окружающей среды, чтобы сохранить долговечность соединения.
Можно ли использовать одну гильзу для соединения всех пяти проводов, и как правильно это сделать?
Да, для соединения пяти проводов можно применить одну гильзу — обжимную трубку, рассчитанную на необходимое количество жил и сечение. Для этого нужно зачистить концы проводов, аккуратно вставить их в гильзу и выполнить обжим специальным инструментом. После обжима место соединения стоит дополнительно изолировать, например, термоусадочной трубкой, чтобы предотвратить попадание влаги и механические повреждения.
