Проверка работоспособности USB-портов под нагрузкой – важная задача при диагностике блоков питания, материнских плат, а также внешних зарядных устройств. Простой факт подключения устройства не гарантирует, что порт способен стабильно работать при высоком токе. Для оценки его реальных возможностей необходимо создать контролируемую нагрузку и проанализировать поведение по току, напряжению и тепловым показателям.
Для нагрузочного тестирования используются электронные нагрузки с возможностью точной настройки потребляемого тока – от 0,1 А до 5 А и более. Такие устройства позволяют зафиксировать момент, при котором напряжение начинает проседать ниже допустимого уровня, например, ниже 4,75 В для USB 2.0. Это указывает на слабость линии питания или ограничение со стороны контроллера питания.
Бюджетный вариант – нагрузочные резисторы, подобранные по формуле R = U/I. Для USB 5 В при токе 2 А потребуется резистор 2,5 Ом мощностью не менее 10 Вт. Такие нагрузки не регулируются, но дают простую и наглядную картину поведения порта при фиксированном токе. При этом важно контролировать температуру резистора – перегрев может искажать результаты и стать причиной повреждения.
Дополнительно применяются тестеры USB с дисплеем, измеряющие ток, напряжение и ёмкость при длительной работе. Они не создают нагрузку сами по себе, но в сочетании с внешней нагрузкой позволяют точно отслеживать характеристики питания в динамике. Важно выбирать модели с минимальной внутренней погрешностью (не выше ±0,05 В и ±0,1 А).
Комплексный подход к нагрузочному тестированию USB-портов позволяет выявить скрытые дефекты, определить запас по мощности и оценить соответствие портов стандартам USB Battery Charging. Это особенно актуально при проверке устройств с поддержкой быстрой зарядки, где токи могут превышать 3 А и требования к стабилизации становятся критичными.

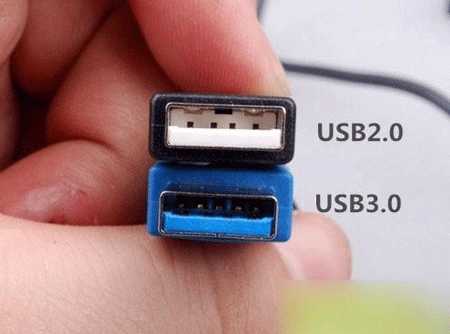

Использование электронной нагрузки для тестирования USB порта
Электронная нагрузка позволяет точно задать ток, потребляемый от USB порта, и оценить его способность стабильно работать при различных режимах. Для проверки применяются модели с регулировкой тока в диапазоне от 0.1 А до 5 А и напряжения до 25 В. USB-тестирование проводят в режиме постоянного тока (CC – Constant Current).
Перед началом теста подключите электронную нагрузку напрямую к USB порту через качественный переходник с минимальными потерями. Установите начальное значение тока, соответствующее стандартной нагрузке USB 2.0 (500 мА) или USB 3.0 (900 мА), и контролируйте просадку напряжения. Если при токе в 1 А напряжение опускается ниже 4.75 В, порт не соответствует спецификациям.
Постепенно увеличивайте ток до максимального значения, предусмотренного характеристиками порта, например 2 А или 3 А для USB с функцией быстрой зарядки. Следите за температурой и стабильностью работы: допустимая просадка не должна превышать 5% от номинального 5 В. Резкое падение напряжения или отключение указывает на слабый источник питания или проблемы с защитой порта.
Для анализа результатов используйте мультиметр и USB-тестер с логированием. Это позволяет зафиксировать поведение порта при длительной нагрузке, обнаружить нестабильность, перегрев или отключения. Также важно оценить поведение при импульсной нагрузке: некоторые электронные нагрузки поддерживают режимы моделирования потребления реальных устройств.
Рекомендация: применяйте активную нагрузку с функцией автоматического отключения при перегреве и возможностью точной калибровки. Это повысит безопасность оборудования и точность измерений.
Проверка стабильности напряжения под нагрузкой
Стабильность напряжения на USB-порту критична для корректной работы подключаемых устройств. Для оценки этого параметра необходимо создать контролируемую нагрузку и проводить измерения в реальном времени.
- Подключите электронную нагрузку с возможностью точной настройки тока (например, 1 А, 2 А и выше). Желательно использовать модели с цифровым дисплеем и функцией отслеживания напряжения.
- Используйте USB-тестер с поддержкой отображения напряжения и тока с точностью не хуже ±0.01 В. Примеры: Power-Z KM001, AVHzY CT-3.
- Проведите серию замеров при разных токах: от 0.5 А до максимально допустимого для порта (обычно 2.0–2.4 А для USB 2.0/3.0). Каждый шаг увеличения тока фиксируйте отдельно.
- При токе до 1 А напряжение не должно опускаться ниже 4.75 В. При нагрузке 2 А – не ниже 4.65 В. Падение ниже этих значений свидетельствует о просадке, возможной из-за недостаточной мощности или плохих контактов.
- Отслеживайте динамику – стабильное напряжение означает отклонения не более ±0.05 В при изменении тока. Если напряжение нестабильно – это может указывать на перегрев порта, плохую пайку или деградацию элементов источника питания.
- Проверьте нагрев кабеля и разъема при длительной нагрузке. Перегрев указывает на повышенное сопротивление, что также влияет на стабильность напряжения.
Для полноты теста используйте осциллограф, чтобы исключить высокочастотные пульсации, не видимые мультиметром. Пульсации выше 50 мВ – повод для диагностики источника питания или смены кабеля.
Нагрузка USB порта с помощью мощных резисторов
Для проверки способности USB порта выдерживать токовую нагрузку применяется резистивная нагрузка, рассчитанная на соответствующую мощность. При использовании резисторов необходимо учитывать номинальное напряжение USB – 5 В, а также требуемую силу тока.
Например, чтобы нагрузить порт на 1 А, потребуется резистор мощностью не менее 5 Вт и сопротивлением около 5 Ом. При токе 2 А сопротивление снижается до 2,5 Ом, а мощность, рассеиваемая резистором, достигает 10 Вт. Использование резисторов меньшей мощности приведёт к перегреву и возможному выходу из строя.
Оптимально применять проволочные резисторы с возможностью установки на радиатор. Они обеспечивают стабильную нагрузку и легко выдерживают тепловую нагрузку при длительном тестировании. Подключение осуществляется напрямую к контактам питания USB – +5 В и GND.
Для точной оценки нагруженности порта желательно измерять ток мультиметром в разрыв цепи. Это позволяет контролировать соответствие тока расчетному значению и своевременно выявлять нестабильность питания или защитное отключение.
В случае отсутствия резистора с нужным номиналом можно соединить несколько последовательно или параллельно, рассчитывая общее сопротивление и мощность по правилам электротехники. Нарушение этих расчётов может привести к перегрузке порта или неверной оценке его возможностей.

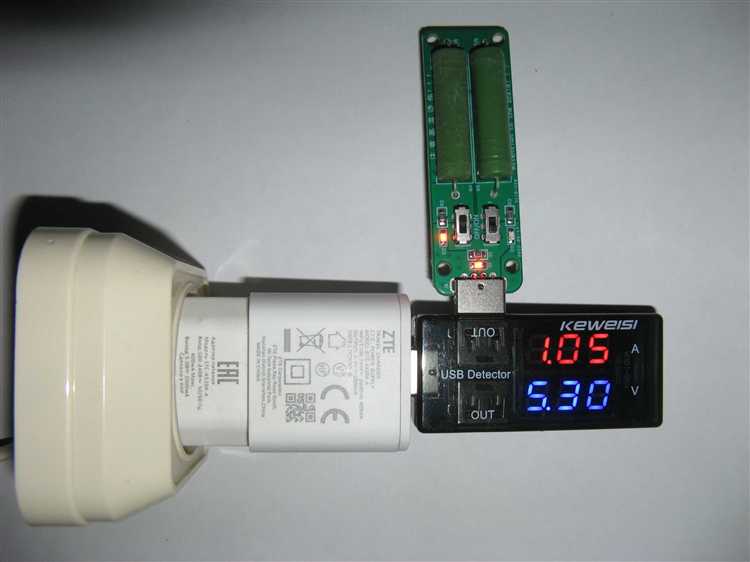

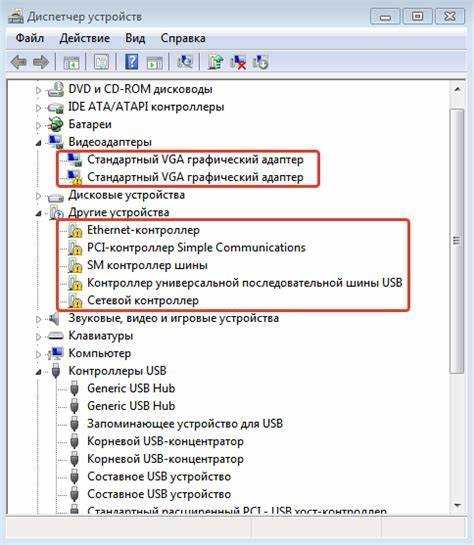

Применение USB тестеров с функцией нагрузки
USB тестеры с функцией нагрузки позволяют точно определить способность порта выдавать ток и стабильно держать напряжение при различных уровнях потребления. Такие устройства незаменимы при тестировании зарядных устройств, портов ПК и блоков питания с USB-выходом.
- Тестеры с активной нагрузкой подключаются напрямую к порту и позволяют задавать ток с шагом от 0.01 А. Например, модели с регулировкой до 3 А полезны для тестирования быстрой зарядки и проверки PD-профилей.
- Некоторые тестеры поддерживают программируемую нагрузку – через кнопку или приложение можно задать точный ток для проверки защиты от перегрузки.
- Важно наличие встроенного вольтметра и амперметра с точностью не ниже ±1%. Это позволяет отслеживать падение напряжения под нагрузкой и оценивать качество кабеля.
- Тестеры с OLED-дисплеем обеспечивают хорошую читаемость данных в любых условиях, особенно при длительном мониторинге.
- Наличие функции логирования на карту памяти позволяет анализировать поведение порта при длительной нагрузке, например, для оценки перегрева или нестабильности.
Для проверки стабильности питания рекомендуется пошагово увеличивать нагрузку с 0.5 А до 2–3 А, фиксируя напряжение на каждом этапе. Если при токе 2 А напряжение падает ниже 4.75 В – порт или кабель не соответствует стандарту USB.
Рекомендуется использовать нагрузочные тестеры с пассивным охлаждением для коротких тестов и модели с вентилятором при длительной нагрузке. Недостаточная вентиляция может привести к ошибочным результатам из-за перегрева.
Имитация реальной нагрузки с помощью зарядки смартфонов
Для проверки стабильности и пропускной способности USB-порта удобно использовать зарядку современных смартфонов, так как они потребляют ток в диапазоне от 1 до 3 А при напряжении 5 В. Это позволяет воспроизвести условия, приближенные к реальной эксплуатации, без применения лабораторных нагрузок.
Рекомендуется использовать устройства с поддержкой быстрой зарядки, например, Quick Charge или Power Delivery. Они активно нагружают порт в зависимости от его возможностей, обеспечивая переменную нагрузку в реальном времени. Смартфоны с разряженным аккумулятором создают максимальный токовый запрос – именно в этом состоянии целесообразно начинать тестирование.
Для получения объективных данных необходим USB-тестер с функцией измерения тока, напряжения и ёмкости, например, модели от AVHzY или Ruideng. Это позволит отслеживать падение напряжения при повышении нагрузки и выявлять нестабильную работу порта, а также проверять, срабатывает ли защита от перегрузки.
Во избежание искажения результатов избегайте использования удлинителей и дешёвых кабелей с высоким сопротивлением. Применяйте оригинальные или сертифицированные кабели с сечением не менее 24 AWG по линии питания.
Повторное тестирование с разными смартфонами позволяет оценить совместимость порта с различными стандартами зарядки. Если при подключении устройство не переходит в режим быстрой зарядки, это указывает на ограничения порта по току или некорректную реализацию протокола.
Измерение просадки напряжения при подключении нагрузки
Для оценки устойчивости USB-порта к нагрузке важно измерить просадку напряжения при подключении конкретного потребителя тока. Используйте цифровой мультиметр с точностью не ниже 0,01 В. Измерения проводите непосредственно на контактах USB-порта, избегая дополнительных соединений, которые могут исказить результат.
Начните с измерения напряжения без нагрузки – стандартное значение для USB-порта 5 В ±5%. Затем подключите нагрузку с известным потреблением, например, резистор мощностью не менее 5 Вт и сопротивлением, соответствующим нужному току (например, 5 Ом для 1 А). Замерьте напряжение на порте при подключенной нагрузке.
Разница между напряжением без нагрузки и под нагрузкой – величина просадки. Для USB 2.0 просадка не должна превышать 0,25 В при токе 500 мА, для USB 3.0 – не более 0,3 В при токе 900 мА. Если просадка выше, это свидетельствует о возможных проблемах с кабелем, контактом или источником питания.
Для динамической оценки рекомендуется использовать нагрузку с регулируемым током, увеличивая нагрузку шагами по 100 мА и фиксируя напряжение. Это позволит выявить порог срабатывания защиты и устойчивость порта к перегрузке.
Измерения повторяйте несколько раз для исключения случайных отклонений. Результаты фиксируйте в журнале с указанием даты, типа нагрузки, значений напряжения и тока. Это позволит отслеживать деградацию USB-порта во времени и принимать своевременные меры.
Использование Arduino для создания программируемой нагрузки
Arduino позволяет реализовать точную и управляемую нагрузку на USB-порт за счёт подключения мощного резистора через транзистор или MOSFET и контроля силы тока программно. Для контроля нагрузки обычно применяют шунтирующий резистор с известным сопротивлением и измерение падения напряжения на нём с помощью аналогового входа Arduino.
Типичная схема включает N-канальный MOSFET, управляющий нагрузкой, и резистор-шунт от 0,1 до 1 Ом с мощностью не менее 1 Вт для точного измерения тока. Напряжение питания – 5 В от USB. Используя функцию analogRead(), Arduino считывает напряжение на шунте, рассчитывает текущий ток и корректирует включение нагрузки через ШИМ.
Для создания программируемой нагрузки используют ШИМ-сигнал с частотой 20-50 кГц для плавного регулирования мощности. В коде задаётся целевой ток или мощность, Arduino динамически изменяет коэффициент заполнения, обеспечивая стабильную нагрузку. Такой подход позволяет имитировать реальные потребители с разными профилями нагрузки.
Для защиты схемы важно предусмотреть ограничение максимального тока программно и аппаратно (предохранитель или ограничительный резистор). Резисторы нагрузки выбираются с запасом по мощности не менее 50% от расчетной нагрузки, чтобы избежать перегрева.
Применение Arduino даёт гибкость в тестировании USB-портов: можно быстро менять параметры нагрузки, автоматизировать циклы тестирования и собирать данные о стабильности напряжения и перегреве. В дополнение полезно подключить LCD-дисплей или передавать данные на компьютер через последовательный порт для мониторинга в реальном времени.
Тестирование порта на перегрев и отключение при длительной нагрузке
Для проверки устойчивости USB-порта к перегреву необходимо создать постоянную нагрузку, близкую к максимальному выходному току порта. Рекомендуется использовать нагрузочный резистор с мощностью не ниже 2 Вт или специализированный USB-тестер с режимом нагрузочного тока. Ток должен быть стабилен в диапазоне 0,9–1,5 А для USB 2.0 и до 3 А для USB 3.0 и выше.
Мониторинг температуры корпуса порта и прилегающих компонентов выполняется с помощью тепловизора или контактного термометра. Начинайте измерения каждые 5 минут в течение первых 30 минут, затем с интервалом в 10 минут до часа. Критической считается температура выше 70 °C, при которой возможны деградация пайки и элементов платы.
Проверка автоматического отключения происходит при непрерывной нагрузке в течение 1–2 часов. Если питание не прерывается, это свидетельствует об отсутствии защитных схем перегрева. В случае срабатывания защиты, фиксируется время до отключения и время восстановления подачи питания.
Для комплексной оценки рекомендуется проводить тестирование на нескольких портах устройства, так как тепловое взаимодействие между ними может изменять параметры перегрева. При повторных тестах важно дать системе остыть до температуры не выше 40 °C, чтобы избежать накопления тепла.
Вопрос-ответ:
Какие методы нагрузки USB-порта подходят для домашнего использования?
Для проверки USB-порта дома можно использовать простые способы, например, подключение нескольких устройств с разным потреблением энергии — флешки, внешние накопители, зарядные устройства для смартфонов. Также можно применить специальные USB-тестеры, которые измеряют напряжение и силу тока, что позволяет оценить работу порта без сложного оборудования.
Как можно проверить стабильность работы USB-порта под нагрузкой?
Чтобы оценить стабильность USB-порта, нужно создать постоянную нагрузку, например, подключить внешний жесткий диск или мощное зарядное устройство, которое потребляет максимум тока. Параллельно следует наблюдать, не происходит ли отключение устройств или снижение скорости передачи данных. Можно использовать программы для мониторинга параметров питания и скорости работы, чтобы зафиксировать возможные сбои.
Какие приборы применяют для точного тестирования USB-портов на электрическую нагрузку?
Для более точного измерения используют USB-тестеры с функцией отображения напряжения, силы тока и мощности. Некоторые модели позволяют имитировать нагрузку, что помогает проверить возможности порта в различных режимах работы. Также применяют мультиметры и электронные нагрузочные резисторы для детальной диагностики технических параметров.
Можно ли проверить USB-порт без специального оборудования? Если да, то как?
Да, можно. Для этого достаточно подключить к порту устройство с известным потреблением, например, смартфон или планшет, и проверить, насколько быстро он заряжается. Если зарядка идет нормально, значит порт функционирует исправно. Также можно подключить флешку и проверить стабильность передачи данных, что косвенно укажет на качество порта.
Какие признаки указывают на проблемы с USB-портом при нагрузке?
При нагрузке на неисправный USB-порт могут возникать перебои с питанием, отключения подключенных устройств, замедление скорости передачи данных, а также перегрев разъема. Иногда компьютер не распознаёт устройство или сообщает об ошибках подключения. В таких случаях стоит провести тест с разными нагрузками, чтобы точно определить источник проблем.
