Габионы представляют собой объемные конструкции, сформированные из металлической сетки, заполненной природным камнем, щебнем или галькой. Первоначально разработанные для укрепления берегов и склонов, сегодня они широко применяются в инженерных и ландшафтных проектах благодаря сочетанию прочности, долговечности и проницаемости. Оцинкованная или покрытая полимером проволока обеспечивает срок службы конструкции до 50 лет даже в условиях высокой влажности и перепадов температур.
В строительстве габионы используются для создания подпорных стен, стабилизации склонов, защиты от эрозии и укрепления оснований. Их модульная структура позволяет возводить сооружения различной конфигурации без необходимости в фундаменте. В отличие от монолитных бетонных блоков, габионы адаптируются к подвижкам грунта, исключая образование трещин и деформаций.

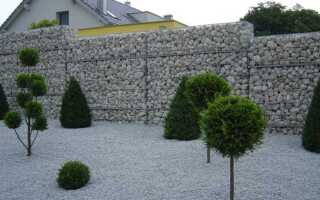

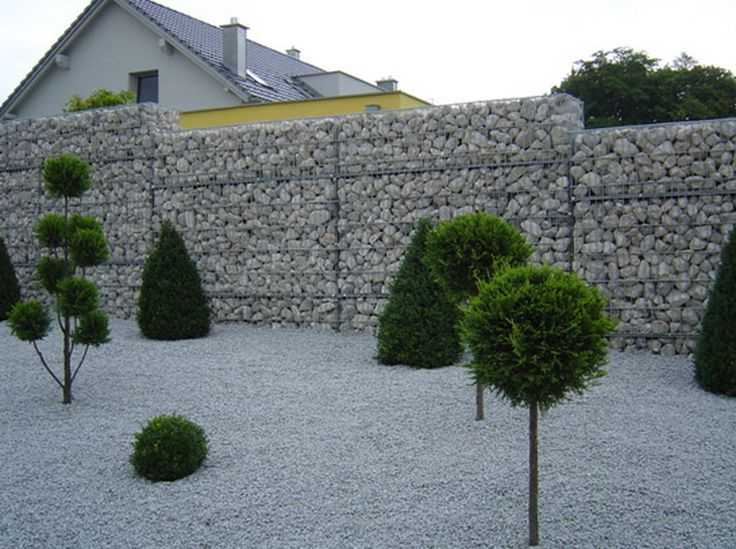

В благоустройстве территории габионы служат не только функциональными элементами, но и выразительными архитектурными акцентами. Из них формируют ограждения, скамейки, декоративные колонны и клумбы. При правильном подборе наполнителя конструкции органично вписываются в природный ландшафт или подчёркивают геометрию современного участка. Рекомендуется использовать камень фракцией не менее 100 мм, чтобы избежать высыпания через ячейки сетки и сохранить эстетичный вид на протяжении всего срока эксплуатации.
Простота монтажа позволяет выполнять установку габионов без применения тяжелой техники. При необходимости возможно ручное заполнение и фиксация, что особенно ценно при благоустройстве труднодоступных или нестандартных участков. При этом максимальная устойчивость конструкции достигается за счёт плотной укладки наполнителя и правильного соединения модулей с помощью спиральных стяжек или проволочных скруток.
Конструкция и материалы габионов: что важно учитывать при выборе
При выборе габионов ключевую роль играют конструктивные особенности и тип применяемых материалов. Эти параметры напрямую влияют на срок службы, устойчивость к нагрузкам и эстетические качества сооружения.
- Тип конструкции: Габионы бывают коробчатые, матрацные и цилиндрические. Коробчатые (высотой от 0,5 до 1 м) оптимальны для подпорных стен и ограждений. Матрацы Рено – плоские конструкции высотой до 0,3 м – применяются для защиты склонов и русел. Цилиндрические – реже используемый формат, актуален при укладке в русла и колодцы.
- Проволока: Основной материал – оцинкованная низкоуглеродистая сталь диаметром 2,7–3,9 мм. Для условий повышенной влажности и агрессивных сред необходима дополнительная защита: полимерное покрытие (например, ПВХ или полиамид), продлевающее срок службы до 50 лет.
- Ячейки сетки: Обычно шестигранной формы размером 80×100 мм или 100×120 мм. Мелкие ячейки предпочтительны при использовании мелкого камня. Крупные ячейки подходят только при укладке фрагментов с размером в 1,5–2 раза больше отверстий.
- Способ соединения: Надёжность конструкции зависит от качества скрутки краёв и фиксации панелей. Рекомендуется использование спиралей, скоб или металлических зажимов из нержавеющей стали. Проволока должна быть сертифицирована по ГОСТ или EN.
- Наполнитель: Идеальны камни с плотностью не ниже 2,5 т/м³ и морозостойкостью от F200. Популярные породы: гранит, диабаз, базальт. Размер камней должен превышать ячейку минимум в 1,5 раза, чтобы исключить высыпание. Для декоративных габионов допустимо использовать стекло, древесину или керамику, но только в сухих зонах.
Грамотный выбор конструкции и материалов обеспечивает габиону прочность, устойчивость к деформациям и минимальные требования к обслуживанию. Игнорирование этих параметров ведёт к преждевременному разрушению сооружения.

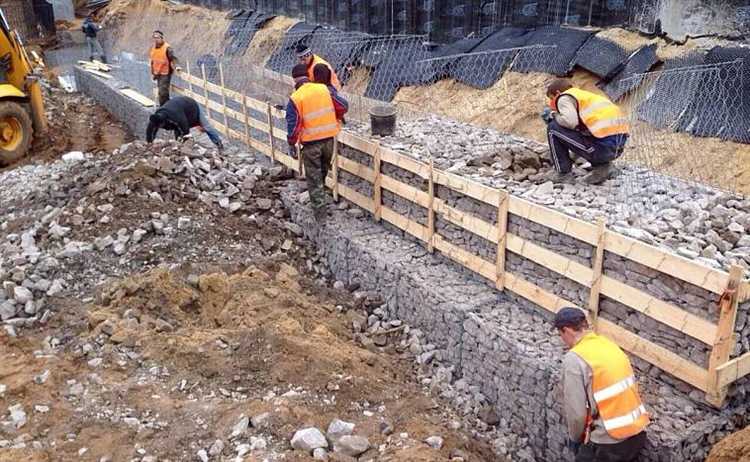

Устройство подпорных стен из габионов на склонах и откосах
Подпорные стены из габионов применяются для стабилизации грунтов на склонах с уклоном от 10° до 45°, где существует риск оползней или эрозии. Основу конструкции составляет модульный каркас из оцинкованной или гальванизированной стальной проволоки диаметром 3,0–4,5 мм с размером ячеек 80×100 мм или 100×120 мм, заполняемый каменным материалом фракции не менее 100 мм.
Этап 1. Подготовка основания: производится выемка грунта на глубину 30–50 см с уплотнением и устройством щебеночной подушки толщиной 20–30 см. При высоких грунтовых водах необходимо укладывать геотекстиль плотностью от 200 г/м² для фильтрации и защиты от вымывания мелких частиц.
Этап 2. Монтаж габионов: корзины собираются на месте, фиксируются с помощью спиралей или проволоки, соединяются между собой и заполняются вручную или механизировано бутовым камнем, гранитом или базальтом. Камни укладываются с плотной посадкой, при этом минимизируются пустоты для исключения просадок. Высота одного яруса не превышает 1 м, при необходимости устраивается многослойная конструкция со смещением 10–15 см вглубь склона для повышения устойчивости.
Этап 3. Дренаж и армирование: между габионами и откосом укладывается дренажный слой из щебня фракции 20–40 мм толщиной от 15 см. В случае глинистых или насыщенных водами грунтов рекомендуется устройство вертикальных дренажных труб с шагом 2–3 м. Для увеличения несущей способности и предотвращения сдвига применяются анкеры (стальные пруты Ø12–16 мм) с фиксацией в массиве склона.
Рекомендуется соблюдать уклон тыльной стороны стенки в пределах 5–10% для снижения давления грунта. Жесткое крепление габионов к основанию не требуется – гибкая структура компенсирует незначительные подвижки без потери устойчивости.
Срок службы правильно смонтированной габионной подпорной стены достигает 50 лет при условии регулярного контроля состояния проволочного каркаса и каменной набивки. Обязателен осмотр после паводков и морозных циклов.
Применение габионов для укрепления берегов и русел водоёмов
Габионы эффективно применяются для стабилизации склонов и предотвращения размыва берегов в зонах с переменчивым уровнем воды. Конструкция, наполненная камнем фракцией от 100 до 300 мм, обеспечивает прочную защиту от гидродинамического воздействия и сохраняет естественную фильтрацию воды.
Для укрепления береговой линии используют коробчатые габионы, укладываемые в шахматном порядке с перевязкой проволочной сеткой. Минимальная толщина конструкции – 0,5 м, при этом глубина погружения в грунт должна составлять не менее 30% высоты габиона. Это исключает подмыв основания при паводках.
В руслах рек применяются матрацы Рено, адаптированные к сильному течению. Их фиксируют анкерами через каждые 1,5 м по периметру. Для предотвращения заиливания применяют слой геотекстиля под габионной конструкцией.
При проектировании обязательно учитываются особенности грунта, уровень промерзания, скорость течения и возможность ледохода. Для водоёмов с высоким риском эрозии рекомендуется двойное армирование торцевых участков.
Рекомендация: при строительстве использовать оцинкованную или гальфан-покрытую проволоку диаметром не менее 3,5 мм, что продлевает срок службы конструкции до 50 лет без необходимости капитального ремонта.
Использование габионов в ландшафтном дизайне частных участков
Габионы применяются в ландшафтном дизайне для создания функциональных и долговечных конструкций: подпорных стенок, садовой мебели, декоративных акцентов и зонирования территории. Их основа – сварная или плетёная металлическая сетка, заполненная природным камнем, гранитным отсевом, галькой или другим инертным материалом.
Подпорные стены из габионов позволяют стабилизировать рельеф на участках с перепадом высот. При правильной установке не требуется фундамент, достаточно щебеночного основания толщиной 20–30 см с геотекстильной подложкой. Высота конструкции не должна превышать 1 м без дополнительного армирования.

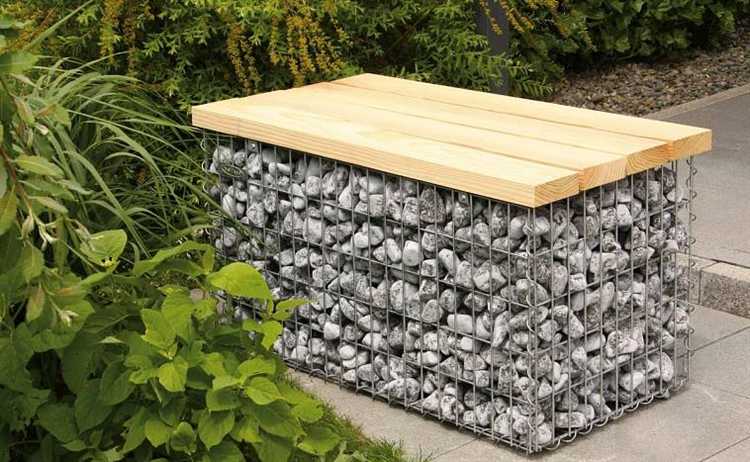

Для создания уличной мебели – скамеек, столов, оснований под навесы – используют габионы прямоугольной формы с внутренней металлической рамой. В качестве наполнителя выбирают гранит или базальт фракцией от 50 до 150 мм. Поверхность можно закрыть деревянной или каменной плитой толщиной от 40 мм.
Габионные перегородки применяются для визуального зонирования двора, защиты от ветра или создания приватных зон. Рекомендуемая толщина таких конструкций – от 30 см при высоте до 1,5 м. При использовании для шумоизоляции наполнитель должен иметь разную фракцию для рассеивания звуковых волн.
Декоративные столбы, клумбы, ограждения и уличные очаги из габионов интегрируются в любой стиль – от минимализма до рустики. Для усиления декоративного эффекта можно комбинировать наполнители: мраморную крошку, стекло, древесные вставки.
Для устойчивости и долговечности конструкции необходимо использовать сетку из оцинкованной или нержавеющей стали толщиной от 4 мм. Монтаж ведётся с применением спиральных соединителей или проволоки с антикоррозийным покрытием.
Особенности монтажа габионов на разных типах грунта
На скальных и щебенистых грунтах основание под габионы требует минимальной подготовки. Достаточно удалить рыхлый слой, выровнять поверхность и при необходимости подсыпать щебень фракции 20–40 мм для стабилизации. Геотекстиль укладывается только для отсечения мелкодисперсных включений при наличии примесей.
На песчаных грунтах обязательна укладка слоя геотекстиля плотностью не менее 200 г/м². Основание выравнивается и уплотняется виброплитой. Для равномерного распределения нагрузки рекомендуется устройство подушки из щебня толщиной 15–20 см. Габионы крепятся анкерами длиной не менее 500 мм с шагом 1,5–2 м.
На глинистых и суглинистых грунтах необходимо устройство дренажной системы: перфорированные трубы с обсыпкой из щебня и геотекстильной оболочкой. Основание под габионы усиливается щебеночной подушкой толщиной не менее 25 см. Укладка производится после полного уплотнения основания. Применение анкеров обязательно для предотвращения бокового смещения.
На болотистых и торфяных почвах установка габионов возможна только после устройства свайного или георешеточного основания. Альтернативой является замена слабого грунта на песчано-гравийную смесь с послойным уплотнением до глубины промерзания. Толщина подушки – от 40 см. Обязательна укладка геотекстиля с разрывной нагрузкой от 5 кН/м.
На насыпных грунтах требуется инженерное обследование. Устройство габионов выполняется после стабилизации насыпи, что занимает от 6 до 12 месяцев. До этого допускается монтаж только легких конструкций с временным назначением. Постоянные габионы размещаются на армированном основании с контролем осадки.
Сравнение габионов с традиционными строительными решениями
Габионы представляют собой конструкции из металлических сеток, заполненных камнем или другим сыпучим материалом. В отличие от бетонных или кирпичных стен, они обладают высокой проницаемостью для воды, что исключает необходимость дополнительных дренажных систем. Это снижает затраты на подготовительные работы и предотвращает накопление гидростатического давления.
С точки зрения прочности, габионы обеспечивают значительную устойчивость к сдвигам и деформациям благодаря своей модульной структуре и гибкости. В отличие от жестких бетонных конструкций, они способны адаптироваться к просадкам грунта без разрушения, что особенно важно на нестабильных почвах.
Монтаж габионов происходит быстрее и требует меньших трудозатрат, так как не требует сложных опалубочных работ и продолжительного времени на затвердевание материала. Это сокращает сроки реализации проектов до 30–50% по сравнению с традиционными методами.
Экологичность – ещё одно преимущество габионов. Использование натурального камня и открытой структуры способствует интеграции в ландшафт, улучшая биологическую среду и позволяя растениям развиваться внутри конструкции, что недоступно для бетонных и кирпичных сооружений.
Однако габионы менее эффективны в создании герметичных барьеров и не подходят для несущих конструкций с высокими нагрузками. В таких случаях целесообразно использовать традиционные материалы, либо комбинировать габионы с армированными элементами.
Рекомендуется применять габионы для укрепления склонов, берегов, дорожных оснований и декоративных ограждений, где важны скорость монтажа, дренаж и адаптация к грунтовым движениям. При выборе решения следует учитывать характер нагрузки, условия эксплуатации и требования к долговечности.
Расчёт нагрузки и объёма при проектировании габионных конструкций
Основной параметр при расчёте габионных конструкций – статическая нагрузка от собственного веса и внешних воздействий. Для определения веса заполненного габиона учитывают плотность материала заполнителя, обычно щебня или гравия, со средним значением ρ = 1600–2000 кг/м³. Вес габиона рассчитывается как произведение объёма на плотность заполнителя.
Объём габиона определяется по геометрическим размерам – длине, ширине и высоте конструкции. При проектировании важно учитывать просадку и возможное уплотнение материала, корректируя объём на 5–10% в сторону увеличения.
Нагрузка от грунта, лежащего на габионной конструкции, рассчитывается исходя из глубины заложения и угла внутреннего трения грунта. Дополнительно учитываются гидростатические давления, если конструкция расположена вблизи водных объектов или подземных вод.
При расчёте прочности каркаса габиона применяется нормативное сопротивление проволоки растяжению, обычно не менее 400 МПа для стальных оцинкованных элементов. Необходимо учитывать коэффициенты запаса, рекомендуемые строительными нормами, – 1,5–2,0 для долговременных нагрузок.
Для предотвращения деформаций и смещений конструкции важно правильно распределить нагрузку по всей поверхности габиона, особенно в многоярусных сооружениях. Объём заполнителя в таких случаях корректируют с учётом вертикальных нагрузок и возможного оседания нижних ярусов.
Расчёт объёма габионной конструкции обязательно включает анализ дренажных характеристик материала заполнителя, чтобы избежать накопления воды и увеличения гидростатического давления. При необходимости проектируют внутренние каналы или фильтрующие слои.
Для сложных сооружений применяется метод конечных элементов, позволяющий смоделировать поведение габионов под нагрузками, определить оптимальные размеры ячеек и толщину проволоки, минимизируя расход материалов и обеспечивая требуемую прочность.

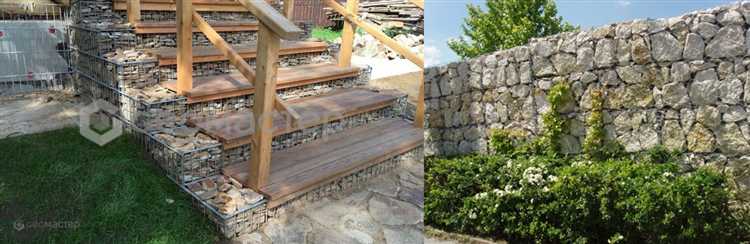

Требования к уходу и долговечность габионных сооружений
Долговечность габионных конструкций зависит от качества материалов и правильного ухода в процессе эксплуатации. Основной фактор износа – коррозия металлической сетки, поэтому выбор оцинкированной или с полимерным покрытием сетки повышает срок службы до 50 лет.
Для обеспечения стабильности и увеличения срока эксплуатации необходимо регулярно выполнять следующие мероприятия:
- Проверка состояния сетки и каркасов не реже одного раза в год, особенно после зимнего периода и обильных дождей.
- Устранение механических повреждений и точечная замена корродировавших элементов, чтобы избежать распространения разрушений.
- Контроль за осадками и деформациями: смещение или просадка габионов требует срочного укрепления основания и корректировки конструкции.
- Поддержание дренажных систем в рабочем состоянии для предотвращения застоя воды внутри габионов, что снижает риск коррозии и размыва грунта.
- Регулярная очистка от накопившихся растительных остатков и мусора, препятствующих нормальной вентиляции и способствующих образованию влаги.
Выбор камня для наполнения должен учитывать морозостойкость и устойчивость к истиранию, так как разрушение наполнителя ведет к ослаблению конструкции и увеличению нагрузки на сетку.
При соблюдении данных требований габионы сохраняют эксплуатационные характеристики без капитального ремонта не менее 30–40 лет. В условиях повышенной агрессивности окружающей среды (соленый воздух, кислотные дожди) срок службы сокращается, что требует увеличения частоты технического обслуживания и применения дополнительных защитных покрытий.
Вопрос-ответ:
Что такое габионы и из каких материалов они изготавливаются?
Габионы — это конструкции, представляющие собой каркасы из металлической сетки, заполненные камнями или другим прочным наполнителем. Обычно используется стальная оцинкованная или покрытая полимером сетка, которая устойчива к коррозии. Наполнитель выбирают в зависимости от назначения и условий эксплуатации: чаще всего это гравий, булыжник или щебень.
В каких сферах строительства габионы применяются чаще всего и почему?
Габионы широко используют при возведении опорных стенок, укреплении склонов, берегов рек и каналов, а также при создании защитных сооружений от эрозии и оползней. Их популярность обусловлена способностью хорошо пропускать воду, что снижает давление на конструкции, а также долговечностью и простотой монтажа без необходимости сложного фундамента.
Как габионы помогают в благоустройстве территории? Приведите примеры.
В благоустройстве габионы применяются для создания декоративных элементов, таких как малые архитектурные формы, скамейки, цветочницы, заборы и подпорные стенки. Они позволяют органично вписать конструкции в окружающую среду, добавляют фактуру и природную эстетику благодаря натуральным камням. Кроме того, габионы служат надежной защитой от эрозии почвы в парках и скверах.
Какие основные преимущества и ограничения существуют у габионов по сравнению с традиционными способами укрепления?
Главным достоинством габионов является высокая устойчивость к механическим нагрузкам и воздействию влаги, благодаря чему они не разрушаются от давления воды и почвы. Кроме того, конструкции легко монтируются и не требуют значительных земляных работ. К ограничениям можно отнести необходимость регулярного контроля состояния металлической сетки и ограничения по высоте сооружений без дополнительного укрепления. Также внешний вид габионов может не подойти для некоторых архитектурных стилей.
