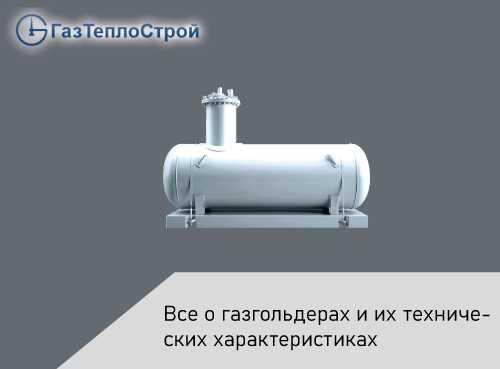

Газгольдер – это герметичная емкость для хранения сжиженного углеводородного газа (пропан-бутановой смеси), предназначенная для автономного газоснабжения частного дома. Устанавливается под землей или на поверхности участка и обеспечивает подачу топлива к отопительному оборудованию, плите и водонагревателям.
В отличие от централизованного газоснабжения, газгольдер работает автономно и не требует подключения к магистрали. Объем емкости подбирается исходя из площади дома, числа потребителей и средней сезонной нагрузки. Например, для коттеджа площадью 150 м² с круглогодичным проживанием и газовым отоплением оптимальным будет резервуар на 2700–4850 литров.
Принцип работы основан на испарении сжиженного газа внутри резервуара. Через редуктор, стабилизирующий давление, газ поступает в систему отопления и бытовые приборы. Зимой важен испарительный ресурс: при низких температурах может потребоваться установка испарителя или увеличение объема резервуара для стабильной подачи топлива.
Газгольдер требует регулярной заправки – в среднем 2–3 раза в год – и технического обслуживания: проверки герметичности, работоспособности запорной арматуры и уровня остаточного газа. Соблюдение норм установки и сертификация оборудования обязательны, иначе возможны утечки и риск возгорания.
Как выбрать объём газгольдера в зависимости от потребностей семьи
Расход сжиженного газа напрямую зависит от площади дома, качества утепления, климата региона и количества потребителей. При расчёте объёма газгольдера учитывается годовая потребность в газе и коэффициент заправки – резервуар заполняется максимум на 85% из-за температурного расширения топлива.
Среднестатистическая семья из 3–4 человек в доме площадью 150 м² с постоянным проживанием потребляет около 2–2,5 тонн пропана в год при условии отопления, приготовления пищи и нагрева воды. Это соответствует объёму резервуара в 2700–3200 литров.
Если площадь дома превышает 200 м² или проживание сезонное, выбирают ёмкость от 4850 литров, чтобы заправляться реже и снизить стоимость доставки. Для домов до 100 м² при хорошем утеплении и нерегулярном проживании достаточно 1450–2000 литров.
При наличии газогенератора или бассейна, объем рассчитывается с учётом дополнительных нагрузок. В таких случаях разумно закладывать 10–15% запаса на нестабильные погодные условия или увеличение потребления в будущем.
Оптимальный выбор – исходить из фактического годового потребления. При отсутствии данных умножьте предполагаемое ежемесячное потребление на 12 и добавьте запас на зиму. Недостаточный объём приведёт к частым заправкам, избыточный – к переплатам за неиспользуемую ёмкость и более дорогую установку.
Какие типы газгольдеров бывают и в чём их конструктивные отличия
Газгольдеры классифицируются по нескольким признакам: способу установки, материалу изготовления и объёму. Конструктивные отличия напрямую влияют на срок службы, техническое обслуживание и безопасность эксплуатации.
По способу установки различают:
- Подземные – устанавливаются ниже уровня земли, предпочтительны для холодного климата. За счёт стабильной температуры почвы обеспечивается равномерное давление. Обязательна антикоррозийная защита, катодная защита и вентиляция шахты.
- Наземные – монтируются на бетонной площадке. Подходят для южных регионов и временного использования. Необходим обогрев в зимний период, особенно при температуре ниже -20 °C.
По материалу изготовления выделяются:
- Стальные – наиболее распространённые. Толщина стенки – от 6 до 10 мм, обязательно наличие антикоррозийного покрытия. Срок службы до 30 лет при правильной установке и обслуживании.
- Композитные – легче, устойчивы к коррозии, не требуют катодной защиты. Используются ограниченно, преимущественно для мобильных или временных решений.

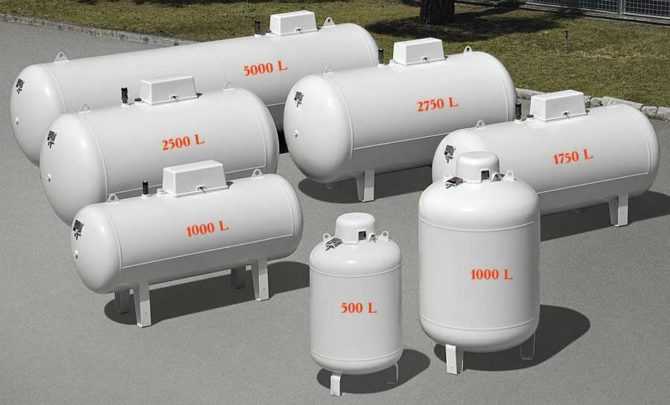

По объёму выбирают исходя из потребностей:
- 1000–2700 л – для сезонного использования (дачи, бани).
- 3000–5000 л – подходят для дома до 100 м² с круглогодичным проживанием.
- 6000–10000 л и более – для коттеджей с высоким потреблением газа, площадью свыше 150 м², или для автономного отопления нескольких зданий.

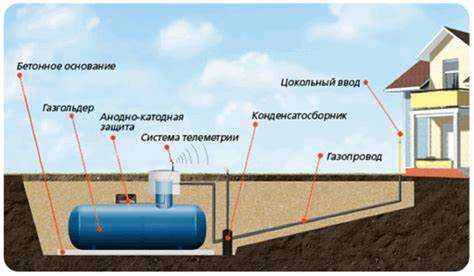

Конструкция газгольдера включает горловину с запорной арматурой, клапанами безопасности, редуктором и системой телеметрии (опционально). У подземных моделей горловина удлинённая и герметичная, у наземных – упрощённая, но требующая защиты от осадков и УФ-излучения.
Порядок установки газгольдера на участке: от согласований до монтажа
Установка газгольдера начинается с получения технических условий на подключение к газовой системе. Для этого необходимо обратиться в местную газораспределительную организацию с пакетом документов: правоустанавливающие бумаги на участок, ситуационный план, паспорт собственника.
После получения технических условий разрабатывается проект газоснабжения. Проект должен учитывать объем газгольдера, глубину закладки труб, расстояния до зданий (не менее 10 м до жилого дома, 3 м до границы участка), вентиляцию и молниезащиту. Документация согласовывается с контролирующими органами – обычно это Ростехнадзор и местное управление архитектуры.
Когда проект одобрен, можно переходить к подготовке участка. Выкапывается котлован глубиной 1,5–2 м в зависимости от модели резервуара. Дно уплотняется и заливается бетонной плитой для устойчивости. Параллельно прокладывается траншея под газопровод до дома.
Газгольдер устанавливается краном-манипулятором строго по уровню. После монтажа выполняется обвязка: подключение редуктора, предохранительного клапана, запорной арматуры. Газовая труба соединяется с внутренней системой дома, устанавливаются сигнализаторы утечки.
Перед вводом в эксплуатацию проводится испытание герметичности системы – опрессовка. Если утечек не обнаружено, оформляется акт ввода и производится первая заправка газом. Далее осуществляется запуск оборудования и передача в эксплуатацию с оформлением договора на техобслуживание.
Как работает система подачи газа из газгольдера в дом

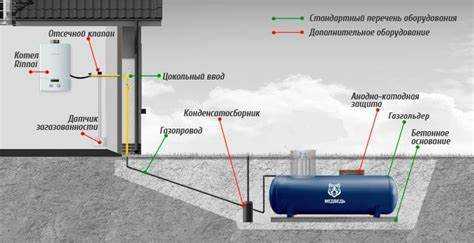

Газ из газгольдера подаётся в дом по герметичной системе трубопроводов, соединённой с редуктором давления. Внутри резервуара пропан-бутановая смесь находится под высоким давлением – до 16 атмосфер. Редуктор понижает давление до безопасных 30–50 мбар, подходящих для работы бытовых газовых приборов.
От редуктора газ поступает в подземный или наземный вводной трубопровод, проходящий через утеплённый ввод в стене здания. Внутри дома устанавливается распределительный коллектор или магистраль, от которой газ подаётся к плитам, котлам и колонкам. Все соединения выполняются с использованием стальных или медных труб, соответствующих требованиям ГОСТ и СНиП.
Эффективность системы зависит от правильного выбора места установки газгольдера – не ближе 10 м от жилого дома, на расстоянии не менее 5 м от колодцев и септиков. Глубина залегания труб должна обеспечивать защиту от промерзания, особенно в регионах с суровой зимой – минимум 60 см ниже уровня промерзания грунта.
Для бесперебойной подачи газа необходимо регулярно обслуживать систему: проверять герметичность соединений, чистоту фильтров, давление в баллоне и работу редуктора. Периодичность – не реже одного раза в год, с привлечением лицензированной сервисной организации.

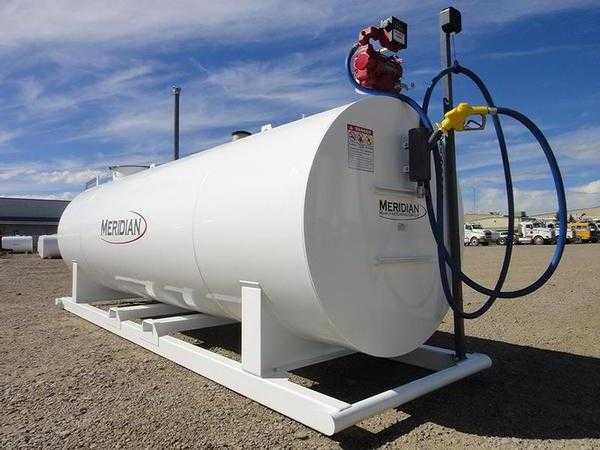

Что учитывать при заправке и обслуживании газгольдера
Перед заправкой необходимо проверить давление внутри резервуара. Если оно превышает 1,6 МПа, заправка запрещена – требуется обслуживание предохранительного клапана. Контроль давления осуществляется манометром на горловине газгольдера.
Заправку проводят только при температуре воздуха не выше +35 °C и не ниже –10 °C. В жару возрастает давление в резервуаре, а при морозах ухудшается испарение газа. Оптимальный уровень заполнения – 85% от объёма, чтобы избежать гидроудара и переполнения при тепловом расширении.
Обязательно используйте пропан-бутановую смесь марки СПБТ в соответствии с регионом и сезоном: летний состав (60% бутана, 40% пропана) подходит при температуре от +5 °C, зимний (80% пропана, 20% бутана) – при температуре до –20 °C.
Периодически осматривайте антикоррозийное покрытие резервуара. Любое повреждение изоляции требует срочного восстановления. Раз в 2 года проводите контроль катодной защиты и замену магниевого анода, если сопротивление ниже 1 Ом.
Раз в 5 лет выполняется внутренняя ревизия – слив остатков, дегазация, проверка состояния швов, замена изношенных прокладок и клапанов. Работы проводятся лицензированной организацией с соответствующим оборудованием.
Убедитесь в наличии свободного подъезда к точке заправки – не менее 3 метров шириной, радиус поворота автоцистерны – от 12 метров. Расстояние от цистерны до горловины газгольдера – не более 40 метров, иначе потребуется дополнительный рукав высокого давления.
Требования к размещению газгольдера по нормам безопасности

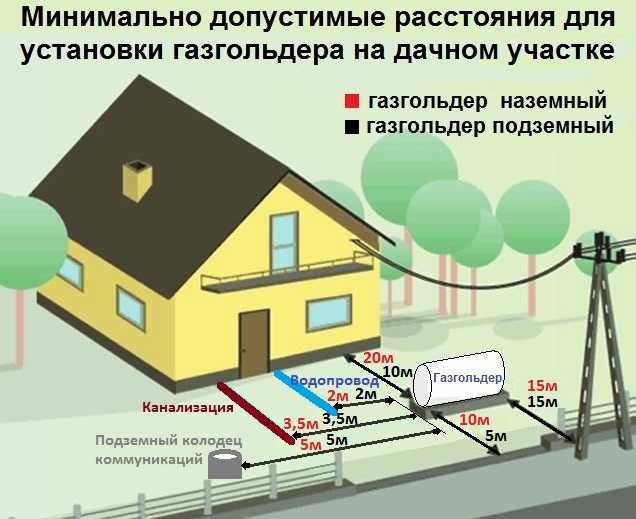

Размещение газгольдера на участке должно соответствовать требованиям СП 62.13330.2011 и Технического регламента о безопасности сетей газораспределения и газопотребления. Несоблюдение нормативов может привести к отказу в подключении и штрафам.
- Минимальное расстояние от заглублённого газгольдера до жилого дома – 10 метров.
- От наземного газгольдера до здания – не менее 15 метров.
- До границы соседнего участка – не менее 2 метров.
- От колодцев, септиков и водозаборов – минимум 5 метров.
- От линии электропередачи – не ближе 10 метров, если ЛЭП до 1 кВ, и 20 метров при напряжении свыше 1 кВ.
- Запрещено размещение под навесами, балконами, вблизи открытого огня или источников искрообразования.
- Подъезд к резервуару должен обеспечивать беспрепятственный доступ для заправочной машины (ширина не менее 3 метров, высота – от 4 метров).
- Место установки должно находиться вне зоны подтопления и иметь дренажную систему при заглублённой установке.
Газгольдер размещается на бетонной плите с обязательным анкерным креплением. Обеспечивается заземление и молниезащита. В зоне установки не допускается нахождение деревьев, кустарников и строений, ограничивающих вентиляцию и обзор.
Вопрос-ответ:
Чем газгольдер отличается от подключения к магистральному газу?
Газгольдер — это автономная емкость для хранения сжиженного углеводородного газа, которая устанавливается на участке и не зависит от центральной газовой сети. В отличие от магистрального газа, поставка топлива осуществляется через автоцистерны, и владелец сам контролирует уровень заполнения резервуара. Это удобно в отдалённых районах, где нет возможности подключиться к газопроводу, либо где такое подключение слишком дорого или технически невозможно.
Какие бывают типы газгольдеров и как выбрать подходящий?
Газгольдеры делятся на подземные и наземные. Подземные устанавливаются ниже уровня земли, что позволяет сэкономить место на участке и защищает емкость от перепадов температуры. Наземные проще монтируются и дешевле, но требуют утепления на зиму. Выбор зависит от климата региона, доступной площади и бюджета. Также важен объём резервуара — для дома площадью около 150 м² часто достаточно ёмкости на 2–3 м³.
Насколько безопасно использовать газгольдер на участке?
При правильной установке и соблюдении всех технических норм использование газгольдера безопасно. Емкость снабжена клапанами сброса давления, системой контроля утечек и запорной арматурой. Монтаж должен выполнять сертифицированный специалист, а обслуживание проводится регулярно — обычно раз в год. Также важно установить газоанализаторы внутри дома для дополнительного контроля.
Как часто нужно заправлять газгольдер и сколько это стоит?
Частота заправки зависит от объема емкости, климата и интенсивности использования. В среднем, для круглогодичного отопления частного дома газгольдер на 5 м³ заправляется 1–2 раза в год. Стоимость заправки зависит от рыночной цены сжиженного газа и региона, но чаще всего она ниже или сопоставима с затратами на отопление электричеством или дизельным топливом.
Можно ли использовать газ из газгольдера не только для отопления?
Да, можно. Газ из газгольдера подходит не только для отопления, но и для приготовления пищи, нагрева воды и даже для работы газогенераторов. Это делает систему более универсальной и позволяет полностью перейти на автономное газоснабжение в частном доме.
