Что такое генератор постоянного тока

Генератор постоянного тока преобразует механическую энергию во вращающемся проводнике в электрическую энергию постоянного тока за счёт электромагнитной индукции. Основной элемент конструкции – якорь, вращающийся в магнитном поле. При пересечении магнитных линий индукции в проводниках якоря индуцируется ЭДС, направление которой определяется правилом правой руки.

Эффективность работы генератора зависит от плотности магнитного потока, количества витков в обмотке якоря и угловой скорости вращения. Для стабильной работы требуется компенсация реакции якоря, которая вызывает смещение нейтральной зоны. Для этого применяются дополнительные полюса, уменьшающие искажения поля и искрение на коллекторе.

Оптимизация конструкции генератора включает точный расчёт геометрии магнитной системы, подбор материала сердечников и обеспечение эффективного отвода тепла. При проектировании важно учитывать падение напряжения на щётках и сопротивление обмотки, чтобы минимизировать потери и обеспечить заданную выходную характеристику.

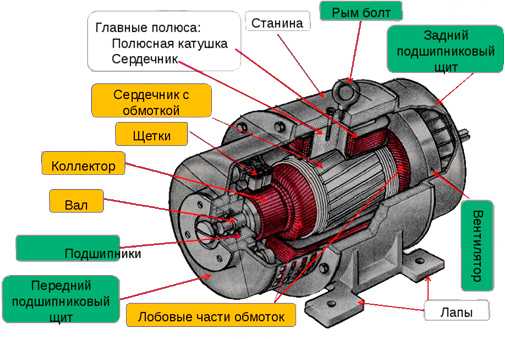

Как создаётся электродвижущая сила в якоре генератора

Электродвижущая сила (ЭДС) в якоре генератора постоянного тока возникает при пересечении проводниками магнитного поля с изменяющейся магнитной индукцией. Это явление объясняется законом электромагнитной индукции Фарадея: при движении проводника в магнитном поле в нём индуцируется ЭДС, пропорциональная скорости перемещения, длине проводника и индукции поля.

• Вращение якоря осуществляется с постоянной угловой скоростью внутри магнитного поля, созданного возбуждающими обмотками или постоянными магнитами.
• Каждая секция обмотки якоря размещается в пазах на его цилиндрической поверхности. При вращении они пересекают силовые линии магнитного поля, создавая переменную ЭДС в каждом витке.
• Индукция ЭДС максимальна при пересечении проводником линии поля под прямым углом. При параллельном расположении ЭДС не создаётся.
• Сила ЭДС зависит от плотности магнитного потока (измеряется в теслах), длины проводника, пересекающего поле, и скорости вращения. Увеличение любого из этих параметров увеличивает выходную ЭДС.

Для преобразования переменной ЭДС в постоянную применяется коллекторный узел:

1. Секции обмотки соединены с ламелями коллектора.
2. Щётки, расположенные неподвижно, скользят по поверхности коллектора, обеспечивая съём тока.
3. Благодаря конструкции коллектора направление тока в нагрузке остаётся постоянным, несмотря на чередование направления тока в обмотках при вращении якоря.

Максимальную ЭДС получают при синхронизации формы обмотки, количества витков и скорости вращения с параметрами магнитной системы. Любое отклонение от оптимального зазора между ротором и статором снижает индукцию поля и, соответственно, ЭДС.

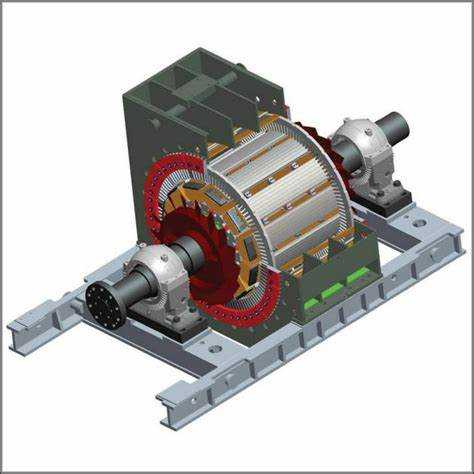

Роль коллектора в преобразовании переменного тока в постоянный

В генераторе постоянного тока электродвижущая сила, индуцируемая в обмотках якоря, имеет переменный характер из-за смены направления движения проводников в магнитном поле. Коллектор выполняет ключевую функцию – механическое выпрямление этой ЭДС.

Конструктивно коллектор представляет собой цилиндр, собранный из медных пластин, изолированных друг от друга и от вала. Каждая пластина соединена с определённой секцией обмотки якоря. При вращении якоря щётки, неподвижно прижатые к коллектору, контактируют последовательно с его секциями, обеспечивая подачу тока одного направления во внешнюю цепь.

Эффективность преобразования зависит от точного сопряжения щёток и коллектора. Наличие искрения указывает на нарушения в коммутации, вызванные неправильным положением щёток, износом пластин или деформацией якоря. Для снижения искрения рекомендуются щётки из графитовых композитов с высокой проводимостью и минимальным коэффициентом трения.

Точное геометрическое исполнение коллектора критично: отклонения от круглости приводят к неравномерному контакту и перегреву. Допустимое биение коллектора не должно превышать 0,02 мм при частоте вращения свыше 1500 об/мин. Очистка поверхности коллектора от окислов и регулярная проверка зазоров между пластинами предотвращают замыкания и утечку тока.

Правильно сконструированный и обслуживаемый коллектор обеспечивает стабильную подачу постоянного тока, снижает потери и продлевает ресурс генератора.

Влияние направления вращения якоря на полярность выходного тока

Полярность выходного тока генератора постоянного тока напрямую зависит от направления вращения якоря. Это связано с действием правила правой руки и ориентацией магнитного поля в зоне коммутации.

Это явление критично при параллельной работе генераторов, подключении к поляризованной нагрузке или при зарядке аккумуляторных батарей, где обратная полярность может привести к выходу из строя оборудования.

1. Для сохранения прежней полярности при смене направления вращения необходимо также инвертировать полярность возбуждающего тока.
2. Перед подключением генератора к нагрузке следует использовать вольтметр для точного определения полярности клемм.
3. При автоматизации систем на базе генераторов важно учитывать направление вращения и включать в схему реле контроля полярности.

Изменение полярности выходного тока при реверсе якоря – не сбой, а предсказуемая физическая закономерность. Её игнорирование приводит к аварийным ситуациям.

Зависимость выходного напряжения от скорости вращения и магнитного потока

Выходное напряжение генератора постоянного тока прямо пропорционально угловой скорости вращения якоря и величине магнитного потока. При увеличении скорости вращения в два раза, при неизменном магнитном потоке, напряжение на выходе также возрастает в два раза. Это объясняется законом электромагнитной индукции: ЭДС = k·Φ·n, где Φ – магнитный поток, n – частота вращения, k – конструктивный коэффициент генератора.

Снижение магнитного потока, например, из-за ослабления возбуждающего тока, вызывает пропорциональное уменьшение выходного напряжения. При падении потока на 20% напряжение снижается на ту же величину при постоянной скорости вращения. Это критично для нагрузок, чувствительных к колебаниям напряжения.

Для поддержания стабильного напряжения на выходе рекомендуется использовать автоматическое регулирование тока возбуждения в зависимости от изменения оборотов. При переменных оборотах (например, в двигателях внутреннего сгорания) стабилизация осуществляется с помощью электронных регуляторов возбуждения, которые компенсируют изменения скорости и потока.

При проектировании генератора важно учитывать рабочий диапазон оборотов. Если рабочая скорость варьируется от 1000 до 3000 об/мин, то выходное напряжение может изменяться втрое при фиксированном магнитном потоке. Это требует либо ограничения колебаний скорости, либо адаптации выходной схемы с применением стабилизаторов напряжения.

Для повышения стабильности при переменных нагрузках применяют генераторы с независимым возбуждением и датчиками оборотов, позволяющими точно корректировать возбуждение в реальном времени. Это обеспечивает постоянство напряжения в допустимых пределах даже при динамических изменениях скорости вращения.

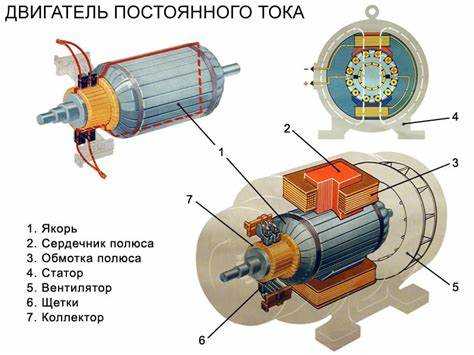

Почему возникает искрение на коллекторе и как его минимизировать

Механическое искрение провоцируется изношенными или слишком жесткими щетками, а также нарушением прижимной силы. Электрическое искрение усиливается при резких изменениях тока, особенно при наличии индуктивной составляющей. Повышенное сопротивление контакта между щеткой и коллектором способствует локальному перегреву и образованию дуги.

Для минимизации искрения применяются следующие меры:

• Использование щеток с оптимальной твердостью и удельным сопротивлением (0,1–0,3 Ом·мм²/м).
• Регулярная шлифовка коллектора до шероховатости 0,4–0,8 мкм.
• Поддержание контактного давления щеток в пределах 15–25 кПа.
• Установка компенсирующих обмоток и полюсов коммутации для снижения индукции противо-ЭДС в момент переключения.
• Исключение перегрузок: работа генератора в номинальном режиме по току и напряжению.
• Очистка контактной зоны от угольной пыли и масла для исключения токопроводящих мостиков между ламелями.

При соблюдении этих условий снижается вероятность локального перегрева, преждевременного износа щеток и разрушения изоляции между ламелями. Это повышает срок службы генератора и стабильность выходных параметров.

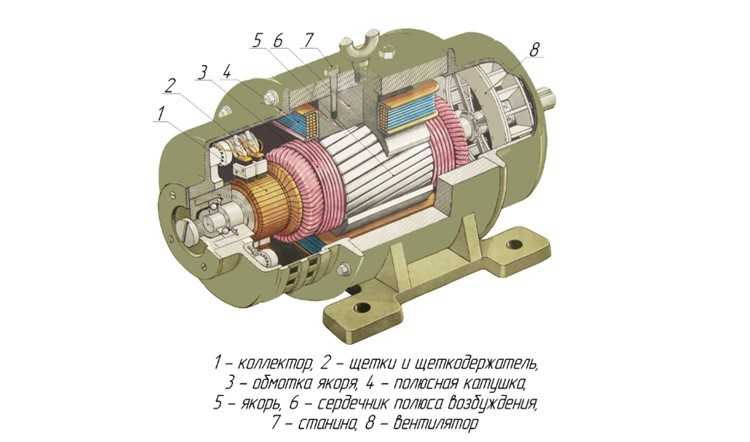

Способы возбуждения магнитного поля в генераторах постоянного тока

В генераторах постоянного тока возбуждение магнитного поля достигается несколькими основными методами: независимым, параллельным, последовательным и смешанным возбуждением.

При независимом возбуждении магнитное поле создается отдельной обмоткой, питаемой от внешнего источника постоянного тока. Этот способ обеспечивает стабильность магнитного потока, что важно для точного регулирования выходного напряжения. Однако требует дополнительного питания и усложняет конструкцию.

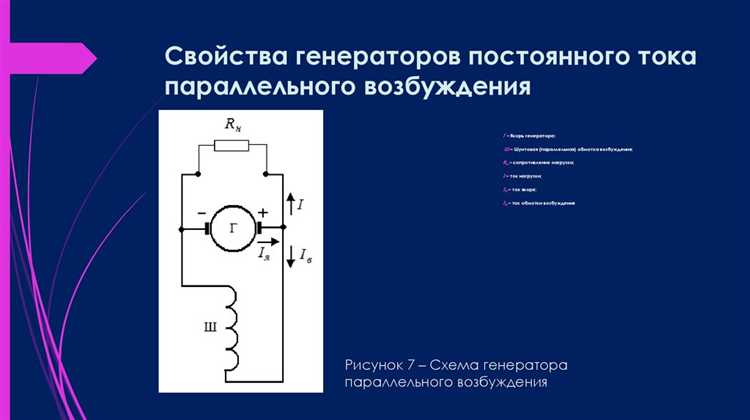

Параллельное (шунтовое) возбуждение реализуется подключением обмотки возбуждения параллельно к якорю. Этот метод отличается простотой и саморегуляцией напряжения: при увеличении нагрузки ток в обмотке уменьшается, снижая магнитное поле и стабилизируя выходное напряжение. Подходит для генераторов с малыми и средними нагрузками.

Последовательное возбуждение предусматривает включение обмотки возбуждения последовательно с нагрузкой. Ток обмотки напрямую зависит от нагрузки, что приводит к росту магнитного поля при увеличении нагрузки. Такой способ используется для генераторов, требующих повышения напряжения при возрастании нагрузки, например, в некоторых системах электроснабжения.

Смешанное возбуждение сочетает параллельную и последовательную обмотки, обеспечивая баланс между стабильностью и адаптивностью выходного напряжения. Этот способ применяется в генераторах, где необходимы как стабильное напряжение при малой нагрузке, так и увеличение напряжения при повышенной нагрузке.

Выбор способа возбуждения определяется назначением генератора, требуемой стабильностью напряжения и конструктивными особенностями. Для точного контроля напряжения рекомендуется использовать независимое возбуждение, тогда как для упрощенных систем предпочтительнее параллельное или смешанное возбуждение.

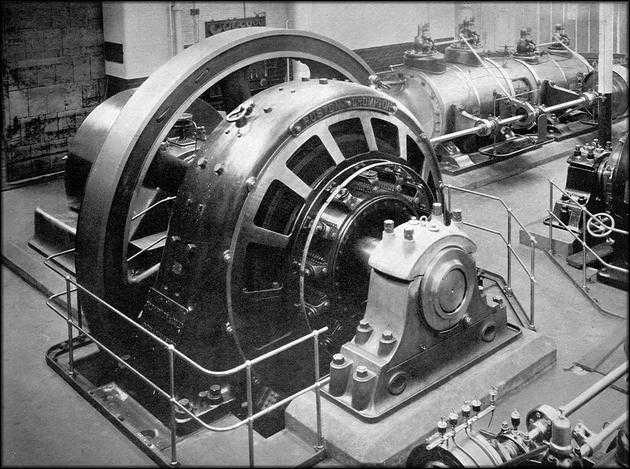

Типовые схемы подключения нагрузки к генератору постоянного тока

Наиболее распространённые схемы подключения нагрузки к генератору постоянного тока делятся на последовательные, параллельные и смешанные варианты.

При последовательном подключении нагрузка включается непосредственно в цепь якоря генератора. Такая схема обеспечивает стабильный ток нагрузки, но чувствительна к изменению сопротивления нагрузки – при увеличении нагрузки напряжение генератора значительно падает. Применяется в системах с постоянным током и низкой мощности.

Смешанные схемы комбинируют последовательное и параллельное включение, что позволяет добиться баланса между стабильностью тока и напряжения. Часто применяются в электроприводах и зарядных установках.

При выборе схемы подключения важно учитывать параметры генератора: номинальное напряжение, максимальный ток, внутреннее сопротивление и тип возбуждения. Правильный подбор схемы повышает КПД и продлевает срок службы оборудования.

Проверка работоспособности генератора при помощи мультиметра

Для точной диагностики генератора постоянного тока требуется измерение напряжения и сопротивления ключевых элементов. Начинайте с проверки выходного напряжения на клеммах генератора. При холостом ходе напряжение должно находиться в диапазоне 12–14 В (для стандартных автомобильных генераторов). Значение ниже 11 В свидетельствует о неисправности.

Измерение сопротивления обмоток проводится при отключённом генераторе. С помощью мультиметра в режиме омметра проверьте сопротивление якорной обмотки. Нормальное значение – от 0,2 до 2 Ом. Значение близкое к нулю указывает на короткое замыкание, а бесконечное – на обрыв.

Также измерьте сопротивление обмотки возбуждения. Оно обычно составляет от 3 до 10 Ом. При отклонениях возможен пробой или обрыв провода. Особое внимание уделите соединениям – контакт должен быть чистым и плотным.

Проверка диодов выпрямительного моста выполняется в режиме проверки диодов мультиметра. Диод должен проводить ток в одном направлении и блокировать в обратном. Неправильные показания указывают на пробой, что приведёт к нестабильной работе генератора.

Рекомендуется проводить замеры при разных оборотах вала генератора, чтобы исключить неполадки с регулировкой напряжения. При повышении оборотов напряжение должно расти пропорционально, не превышая максимально допустимых значений.

Вопрос-ответ:

Как устроен генератор постоянного тока и из чего он состоит?

Генератор постоянного тока состоит из ротора с обмотками, статора с магнитом или электромагнитом, а также коллектора и щеток. Ротор вращается внутри магнитного поля, создаваемого статором. Коллектор и щетки обеспечивают передачу электрического тока от вращающихся обмоток к внешней цепи. Основные компоненты взаимодействуют так, чтобы преобразовать механическую энергию вращения в электрическую энергию постоянного тока.

Почему в генераторе постоянного тока используется коллектор и как он работает?

Коллектор — это устройство, которое служит для переключения направления тока в обмотках ротора, чтобы на выходе получался постоянный ток, а не переменный. Он состоит из медных пластин, изолированных друг от друга, и вращается вместе с ротором. Щетки, установленные неподвижно, соприкасаются с коллектором и снимают ток. За счёт изменения контакта щёток с разными пластинами коллектора ток выравнивается по направлению, что и позволяет получать постоянное напряжение на выходе.

Как механическая энергия преобразуется в электрическую в генераторе постоянного тока?

Когда ротор генератора вращается в магнитном поле статора, обмотки ротора пересекают линии магнитного потока, и в них индуцируется электродвижущая сила. Это явление описывается законом электромагнитной индукции. Поскольку ротор вращается, направление тока в обмотках меняется, но коллектор и щётки обеспечивают постоянное направление тока на выходе, превращая переменный ток, индуцируемый в роторе, в постоянный.

Какие факторы влияют на выходное напряжение генератора постоянного тока?

На напряжение генератора влияют скорость вращения ротора, сила магнитного поля статора и число витков в обмотке ротора. Чем быстрее вращается ротор, тем сильнее изменяется магнитный поток и выше индуцированное напряжение. Усиление магнитного поля также повышает напряжение, поскольку увеличивается поток, пересекаемый обмотками. Кроме того, износ щёток и состояние коллектора могут влиять на стабильность выходного напряжения.

Почему генераторы постоянного тока постепенно заменяются другими типами генераторов?

Генераторы постоянного тока имеют более сложную конструкцию из-за наличия коллектора и щёток, что требует регулярного обслуживания и снижает надёжность при длительной работе. Они также обычно имеют меньшую эффективность и ограничены по мощности по сравнению с синхронными и асинхронными генераторами переменного тока. Современные системы предпочитают использовать генераторы переменного тока с последующим преобразованием в постоянный ток, что упрощает эксплуатацию и увеличивает срок службы оборудования.

Как происходит преобразование механической энергии в электрическую в генераторе постоянного тока?

В генераторе постоянного тока механическая энергия вращающегося вала передается на катушку с проводом, расположенную в магнитном поле. При движении катушки через магнитное поле в ней индуцируется электрический ток. Этот ток через коллектор и щётки выводится наружу в виде постоянного напряжения.
