Что такое группа безопасности в системе отопления

Группа безопасности представляет собой ключевой элемент любой системы отопления, обеспечивающий её безопасную и стабильную работу. Она выполняет несколько критически важных функций, включая защиту от избыточного давления, предотвращение перегрева и защиту от возможных гидравлических ударов. Благодаря комплексному подходу, группа безопасности минимизирует риски возникновения аварийных ситуаций, что особенно важно для автономных отопительных систем в частных домах и коттеджах.

Основными компонентами группы безопасности являются манометр, предохранительный клапан и воздухоотводчик. Каждый из этих элементов выполняет свою специфическую роль, обеспечивая стабильную эксплуатацию системы. Манометр позволяет контролировать давление в системе, что является первым индикатором её нормального состояния. Предохранительный клапан отвечает за автоматическое сброс давления в случае его повышения до опасного уровня, а воздухоотводчик предотвращает образование воздушных пробок, которые могут нарушить циркуляцию теплоносителя.

Принцип работы группы безопасности заключается в поддержании оптимальных эксплуатационных параметров отопительной системы. Когда давление в системе достигает критической отметки, предохранительный клапан автоматически сбрасывает избыточное давление, защищая трубы и оборудование от повреждений. Воздухоотводчик регулярно удаляет воздух из системы, что способствует её эффективной работе и предотвращает «засорение» системы. Эти механизмы обеспечивают долговечность и безопасность эксплуатации отопительного оборудования.

Рекомендуется устанавливать группу безопасности на выходе из котла или в самой подающей линии отопления. Это оптимальное расположение позволяет минимизировать риск аварий, связанных с перепадами давления и воздушными пробками. Также стоит обратить внимание на регулярное обслуживание группы безопасности, включая проверку работоспособности клапанов и манометров, чтобы предотвратить сбои в системе.

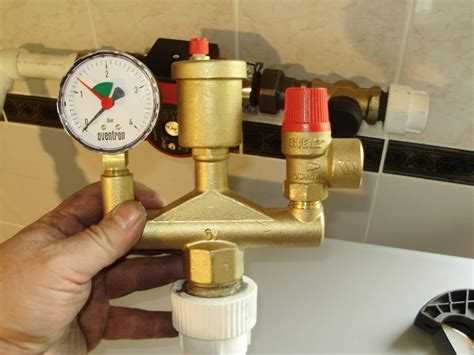

Группа безопасности в системе отопления: назначение и принципы работы

Основная задача группы безопасности – предотвращение избыточного давления в контуре отопления, что может привести к повреждениям труб, радиаторов или даже к разрушению котла. В случае аварийной ситуации, группа безопасности автоматически сбрасывает излишки давления и воздуха, что минимизирует риск разрушений.

Принципы работы группы безопасности основаны на принципах автоматической реакции на критические изменения параметров системы. Когда давление в системе отопления превышает установленную норму, предохранительный клапан срабатывает и сбрасывает избыточное давление. В случае воздушных пробок, воздухоотводчик удаляет лишний воздух, предотвращая его накопление в отопительных трубах.

Манометр обеспечивает постоянный мониторинг давления, что позволяет оперативно выявить потенциальные угрозы. Сливной клапан используется для слива воды из системы в случае необходимости, например, при ремонте или техобслуживании.

Важно правильно подобрать и установить группу безопасности, учитывая мощность и особенности системы отопления. Необходимая настройка предохранительного клапана и манометра гарантирует стабильную работу оборудования на протяжении всего периода эксплуатации.

Если группа безопасности не выполняет свою функцию, то последствия могут быть критичными для системы отопления, вплоть до её выхода из строя. Регулярная проверка работы всех элементов группы безопасности – обязательная процедура для продления срока службы отопительного оборудования.

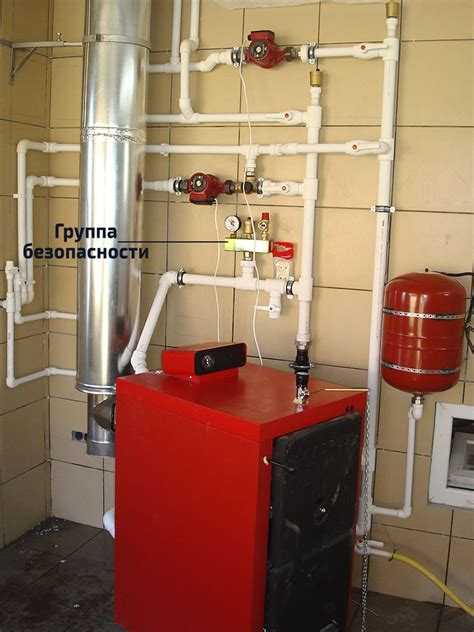

Что такое группа безопасности в системе отопления и для чего она нужна?

Основные компоненты группы безопасности включают: предохранительный клапан, манометр, автоматический воздухоотводчик и, в некоторых случаях, расширительный бак. Эти устройства работают в связке, чтобы контролировать параметры системы и предотвращать её перегрузку.

Предохранительный клапан автоматически сбрасывает давление, если оно превышает установленную норму. Это предотвращает возможные повреждения трубопроводов или котлов из-за гидравлического удара. Манометр позволяет контролировать текущее давление в системе, обеспечивая оперативное реагирование в случае отклонений. Воздухоотводчик автоматически удаляет излишки воздуха, который может привести к воздушным пробкам и нарушению циркуляции теплоносителя.

Для правильной работы группы безопасности важно правильно выбирать компоненты в зависимости от типа и мощности системы отопления. Неправильная настройка или отсутствие одного из элементов может привести к перегреву или даже аварии. Поэтому регулярное техническое обслуживание и проверка группы безопасности обязательны для нормальной работы отопления.

Как работает предохранительный клапан в группе безопасности?

Предохранительный клапан в группе безопасности предназначен для защиты системы отопления от избыточного давления. Его задача – предотвратить повреждения трубопроводов, котла и других элементов системы при чрезмерном повышении давления воды. Это ключевой компонент для предотвращения аварийных ситуаций.

Принцип работы предохранительного клапана основывается на механизме с пружиной и мембраной, которая под воздействием давления срабатывает. Рассмотрим основные этапы работы устройства:

1. Нормальное давление: Когда давление в системе отопления в пределах нормы, клапан остаётся закрытым. Вода циркулирует по системе, не вызывая деформации или повреждений.
2. Рост давления: Если по каким-то причинам давление в системе начинает расти (например, из-за перегрева котла или неисправности циркуляционного насоса), клапан начинает реагировать на изменение давления.
3. Срабатывание клапана: При достижении определённого давления, которое заранее настроено на клапане, пружина или мембрана внутри устройства деформируются, и клапан открывается. Вода выходит из системы, снижая избыточное давление.
4. Возвращение в норму: Как только давление стабилизируется и вернется в норму, клапан автоматически закрывается, восстанавливая герметичность системы.

Предохранительный клапан, как правило, настроен на давление, которое немного превышает стандартные рабочие параметры системы отопления. Это позволяет гарантировать, что клапан сработает до того, как давление станет критическим для оборудования.

Важно помнить, что предохранительный клапан требует регулярного обслуживания, чтобы избежать его заклинивания или выхода из строя. Необходимо проверять его на каждом плановом обслуживании системы отопления, очищать от загрязнений и проверять настройки давления.

Роль манометра в группе безопасности отопления: как контролировать давление?

Манометр в группе безопасности отопления выполняет важную функцию контроля давления в системе. Он позволяет своевременно выявить отклонения давления от нормального уровня, что может привести к сбоям в работе котла или даже повреждению системы.

В идеале, манометр должен располагаться в месте, где легко наблюдать за его показаниями – обычно на подаче или возврате системы отопления. Это дает возможность контролировать как давление в самом котле, так и в трубопроводах.

Основная цель манометра – предупреждение о превышении или понижении давления в системе. Если давление слишком высокое, существует риск повреждения труб, клапанов или радиаторов. Слишком низкое давление может вызвать ухудшение циркуляции теплоносителя, что ведет к неэффективному обогреву.

Рекомендации по контролю давления:

• Регулярно проверяйте показания манометра, особенно в холодный сезон, когда система подвергается большему напряжению.
• Обычно рабочее давление в системе отопления составляет от 1 до 2 бар. Показания манометра должны быть в пределах этих значений, но могут варьироваться в зависимости от типа системы и её особенностей.
• При превышении давления свыше 3 бар может потребоваться сброс избыточного давления с помощью предохранительного клапана, установленного в группе безопасности.
• Если давление падает ниже 1 бара, возможно, потребуется дозаправка системы водой с помощью подпиточного клапана.

Контроль давления с помощью манометра – это ключевая мера безопасности, которая поможет избежать аварийных ситуаций и поддерживать систему отопления в оптимальном состоянии.

Зачем нужен автоматический воздушный клапан в группе безопасности?

Автоматический воздушный клапан в группе безопасности системы отопления предназначен для устранения воздушных пробок, которые могут возникать в трубопроводах. Воздух в системе приводит к снижению эффективности отопления, снижая теплоотдачу и вызывая шумы в трубах. Кроме того, накопление воздуха может спровоцировать гидравлические удары, что влечет за собой повреждения оборудования.

Основная задача клапана – обеспечить автоматическое удаление воздуха из системы без участия человека. В отличие от ручных устройств, которые требуют регулярного обслуживания, автоматический клапан реагирует на изменение давления и автоматически открывается, освобождая воздух. Это позволяет поддерживать систему в рабочем состоянии без дополнительных вмешательств.

Принцип работы устройства основан на изменении давления внутри системы. Когда давление падает из-за накопления воздуха, клапан открывается, и лишний воздух выходит наружу. Как только давление стабилизируется, клапан закрывается, предотвращая утечку воды. Такой механизм исключает вероятность протечек и других неприятных последствий.

Клапан устанавливается на наиболее высоких точках системы отопления, где вероятность скопления воздуха наиболее велика. Это позволяет эффективно и постоянно поддерживать циркуляцию теплоносителя без нарушений.

Использование автоматических воздушных клапанов в группе безопасности отопительных систем повышает надежность и долговечность всего оборудования, сокращая потребность в обслуживании и повышая комфорт эксплуатации.

Как правильно устанавливать группу безопасности в системе отопления?

Установка группы безопасности в системе отопления – важный этап, который предотвращает возможные аварийные ситуации и обеспечивает нормальную работу системы. Правильная установка гарантирует бесперебойную работу отопительного оборудования и защищает его от избыточного давления, перегрева и других непредвиденных ситуаций.

Группа безопасности должна быть расположена на подающем трубопроводе перед котлом, ближе к точке подключения к системе отопления. Это позволяет эффективно контролировать параметры системы и снижать риски, связанные с возможными сбоями. Установка осуществляется на вертикальном участке трубопровода для обеспечения естественного стока воды в случае сброса давления или выхода из строя элементов группы безопасности.

Основные элементы группы безопасности: манометр, предохранительный клапан, автоматический воздухоотводчик, сбросной клапан. Все эти компоненты должны быть подключены правильно, чтобы обеспечивать стабильную работу. Манометр должен быть установлен так, чтобы его было удобно отслеживать в процессе эксплуатации. Это обычно делается на высоте около 1-1.5 метров от уровня пола.

При подключении предохранительного клапана важно учесть его параметры: рабочее давление должно соответствовать максимальному давлению в системе. Клапан срабатывает, когда давление превышает безопасный уровень. Важно также, чтобы сброс воды не происходил в ограниченном пространстве, а сток был организован в место, где не произойдут затопления.

Автоматический воздухоотводчик должен быть установлен на самой высокой точке системы, чтобы эффективно удалять воздух, который может мешать нормальному циркулированию теплоносителя. Наличие этого устройства предотвращает образование воздушных пробок и улучшает работу котла.

Перед началом установки необходимо убедиться в наличии всех комплектующих группы безопасности. Следует также учитывать тип и мощность котла, так как для различных моделей могут быть специфические требования по установке и настройке оборудования.

Монтаж следует производить с использованием качественных материалов и герметиков, чтобы избежать утечек и повреждений системы. Все соединения должны быть тщательно проверены на герметичность, а элементы группы безопасности – на соответствие техническим характеристикам.

После установки группы безопасности нужно провести тестирование системы на корректность работы всех компонентов, проверив давление, температуру и наличие воздуха в системе. Регулярное техническое обслуживание и проверка состояния всех элементов гарантируют долговечную и безопасную эксплуатацию отопительной системы.

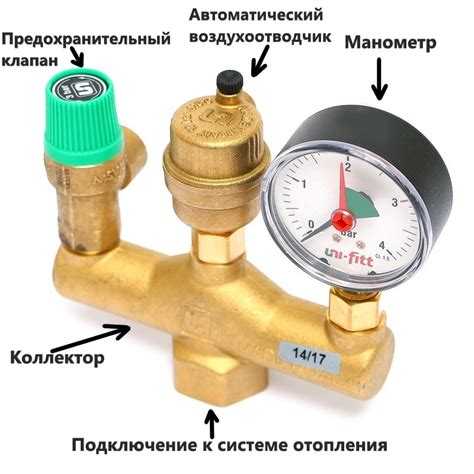

Что делать при неисправности группы безопасности отопления?

Неисправность группы безопасности в системе отопления может привести к серьезным последствиям, таким как избыточное давление в системе или утечка воды. Чтобы предотвратить поломки, важно быстро реагировать на любые сбои. Вот несколько шагов, которые помогут устранить проблему:

1. Проверьте манометр. Если стрелка манометра отклоняется за пределы нормального диапазона, это сигнализирует о повышенном давлении в системе. В этом случае нужно срочно сбросить давление с помощью специального клапана.
2. Проверка вентиля и клапанов. Осмотрите вентиль сброса давления и перепускной клапан. Если они заблокированы или не функционируют должным образом, их следует очистить или заменить. Проблемы с этими компонентами могут вызвать накопление избыточного давления.
3. Проверьте термометр. Иногда неисправность термометра может искажать данные о температуре теплоносителя. Если термометр неисправен, его нужно заменить, чтобы избежать ложных показаний, которые могут привести к неправильной настройке системы.
4. Проверка автоматического воздухоотводчика. В случае его неисправности система может стать подвержена образованию воздушных пробок. Если воздухоотводчик не работает, его следует очистить или заменить.
5. Проверьте клапан обратного потока. Этот клапан предотвращает попадание загрязнений в систему. Если он заблокирован, могут возникнуть проблемы с циркуляцией. Очистите или замените клапан.

При обнаружении неисправности не рекомендуется самостоятельно пытаться устранить сложные проблемы, такие как неисправности насоса или повреждения труб. В этих случаях следует обратиться к квалифицированным специалистам.

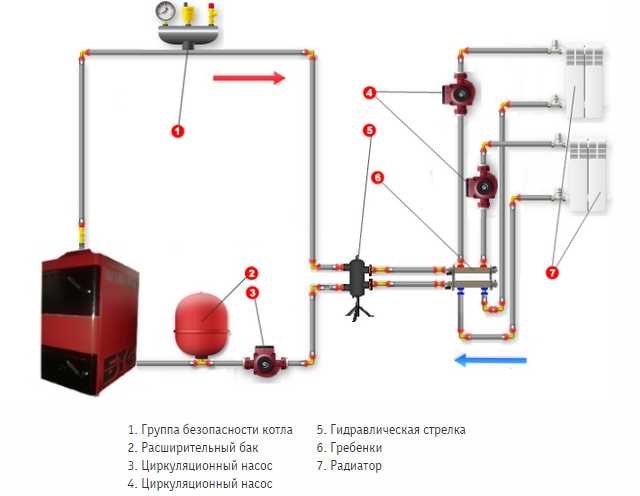

Как часто нужно обслуживать группу безопасности в системе отопления?

Группа безопасности в системе отопления выполняет важные функции защиты оборудования от избыточного давления и температуры. Регулярное обслуживание группы безопасности необходимо для предотвращения аварийных ситуаций, таких как повреждение котла или труб. Рекомендуется проводить техническое обслуживание группы безопасности не реже одного раза в год, предпочтительно перед началом отопительного сезона.

В процессе обслуживания проверяются все компоненты группы безопасности: манометр, предохранительный клапан, воздухоотводчик, и обратный клапан. Особенно важно обратить внимание на работу предохранительного клапана, так как его неисправность может привести к серьезным последствиям. Манометр проверяется на точность показаний, чтобы избежать ошибок в регулировке давления в системе.

Если группа безопасности оснащена автоматическим воздухоотводчиком, его также необходимо проверять на наличие засоров, которые могут снизить эффективность работы системы. Важно следить за герметичностью соединений и состоянием прокладок. Несвоевременная замена прокладок или обслуживание клапанов может привести к утечке воды или воздуха, что ослабляет защитные функции группы безопасности.

В случае обнаружения неисправностей в ходе обслуживания, необходимо сразу же производить замену поврежденных элементов или регулировку устройства. Если система отопления работает в условиях повышенной нагрузки (например, если она оснащена котлом с высокой мощностью), обслуживание рекомендуется проводить чаще, не реже двух раз в год.

Какие ошибки часто допускаются при выборе группы безопасности для отопления?

При выборе группы безопасности для системы отопления многие допускают ряд ошибок, что может привести к серьезным проблемам в работе оборудования и даже аварийным ситуациям. Вот основные из них:

1. Неправильный выбор размера расширительного бака. Многие ошибочно полагают, что можно использовать любой бак, не учитывая объем системы отопления. Несоответствующий бак может привести к недостаточной компенсации изменения объема воды при нагреве, что увеличивает риск повреждения труб или других элементов системы. Чтобы избежать этой ошибки, необходимо точно рассчитать объем бака, исходя из объема воды в системе отопления и предполагаемого перепада температуры.

2. Игнорирование давления в системе. Одна из самых распространенных ошибок – это установка группы безопасности без учета максимального рабочего давления системы. Если давление в системе отопления превышает допустимые нормы, клапан сброса давления может не сработать, что приведет к повреждению трубопроводов. Поэтому важно правильно рассчитать и выбрать клапан сброса с учетом максимальных значений давления.

3. Недооценка роли воздухоотводчика. Воздухоотводчик – важный элемент группы безопасности, обеспечивающий удаление воздушных пробок из системы. Недооценка этого компонента может привести к ухудшению циркуляции теплоносителя и перегреву котла. Выбирайте воздухоотводчик, подходящий по мощности для вашей системы отопления, и регулярно проверяйте его работоспособность.

4. Неправильный выбор защитных клапанов. Защитный клапан группы безопасности отвечает за сброс избыточного давления, возникающего при перегреве. Ошибка заключается в установке клапана с неподобающим давлением срабатывания. Если клапан не срабатывает вовремя, это может привести к разрушению трубопроводов или котла. Обратите внимание на параметры клапана и соответствие их с максимальным рабочим давлением вашей системы.

5. Экономия на качестве комплектующих. В попытке сэкономить, многие выбирают более дешевые и низкокачественные компоненты для группы безопасности. Это может повлиять на долговечность и надежность всей системы. Выбирайте только проверенные и сертифицированные комплектующие, чтобы избежать поломок и дорогостоящего ремонта в будущем.

6. Отсутствие регулярного обслуживания. Даже если группа безопасности была установлена правильно, без регулярного обслуживания ее элементы могут выйти из строя. Часто владельцы домов и квартир забывают проверять работу клапанов, манометров и воздухоотводчиков, что приводит к снижению эффективности работы системы отопления. Для поддержания исправности важно проводить техническое обслуживание хотя бы один раз в год.

7. Пренебрежение рекомендациями производителя оборудования. Часто забывают учитывать рекомендации производителя при установке группы безопасности. Несоответствие установленных элементов с рекомендациями может привести к их некорректной работе, а также к утрате гарантии на оборудование. Внимательно следуйте инструкциям производителя по монтажу и эксплуатации.

Вопрос-ответ:

Что такое группа безопасности в системе отопления и для чего она нужна?

Группа безопасности в системе отопления — это устройство, которое обеспечивает защиту от возможных аварийных ситуаций, связанных с избыточным давлением или температурой в системе. Основное назначение группы безопасности — предотвратить поломки оборудования и обеспечить безопасность эксплуатации отопления. Она выполняет функции сброса избыточного давления, защиты от перегрева и удаления воздуха из системы.

Какие компоненты входят в состав группы безопасности и как они работают?

Группа безопасности состоит из нескольких ключевых элементов: манометра, предохранительного клапана, воздухоотводчика и иногда расширительного бака. Манометр позволяет следить за давлением в системе, предохранительный клапан сбрасывает лишнее давление при его повышении, воздухоотводчик удаляет воздух из системы, а расширительный бак компенсирует изменения объема воды при нагреве, предотвращая излишнее давление.

Как правильно установить группу безопасности в систему отопления?

Установка группы безопасности требует соблюдения определенных правил. Она должна монтироваться в точке, которая максимально близка к котлу, на обратной линии. Важно, чтобы элементы группы безопасности были правильно ориентированы, а клапан — настроен на нужное давление. Также стоит учитывать тип системы отопления и давление воды, чтобы выбрать подходящую группу безопасности для конкретной ситуации.

Что делать, если группа безопасности в системе отопления не выполняет свою функцию?

Если группа безопасности не работает должным образом, важно сразу провести диагностику. В первую очередь проверяется манометр, чтобы убедиться в правильности показаний давления. Также следует проверить клапан на наличие засоров или повреждений, а воздухоотводчик — на работоспособность. В некоторых случаях может потребоваться замена поврежденных компонентов группы безопасности или её полная замена, если она износилась.
