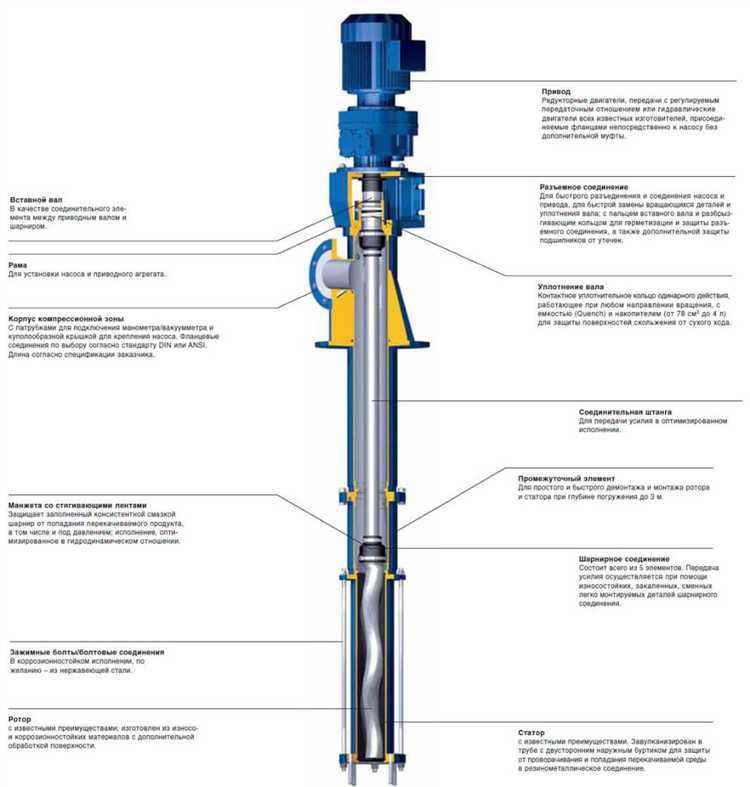

Что такое винтовой насос для скважины

Винтовой насос – это объемный насос, основанный на вращении металлического ротора внутри эластичного статора. Он предназначен для подачи воды из скважин с глубиной до 100 метров и особенно эффективен при работе с вязкой или загрязнённой водой, где другие насосы теряют производительность. Благодаря конструктивной простоте и высокой устойчивости к абразивам, винтовые модели активно применяются в частном водоснабжении, агропромышленности и на удалённых объектах без централизованной подачи воды.

Принцип действия винтового насоса заключается в создании герметичных камер между витками ротора и внутренними стенками статора. При вращении ротора вода последовательно перемещается по этим камерам вверх. Основное преимущество – стабильный напор и отсутствие резких скачков давления, что делает насосы особенно ценными для подачи воды в системы с автоматикой и фильтрацией.

В условиях песчаных или глинистых скважин винтовой насос показывает высокую надёжность. Он сохраняет производительность даже при содержании в воде механических примесей до 50 г/м³. При этом минимальное число движущихся частей снижает вероятность поломки, а доступность деталей упрощает техническое обслуживание.

Для оптимальной работы рекомендуется использовать насосы с электродвигателем мощностью от 0,55 до 1,5 кВт, в зависимости от глубины скважины и объема потребления. Важно учитывать диаметр обсадной трубы: минимальное значение – 100 мм. При монтаже обязательно применение оголовка с герметичным вводом кабеля и обратного клапана на выходе трубопровода для предотвращения гидроудара.

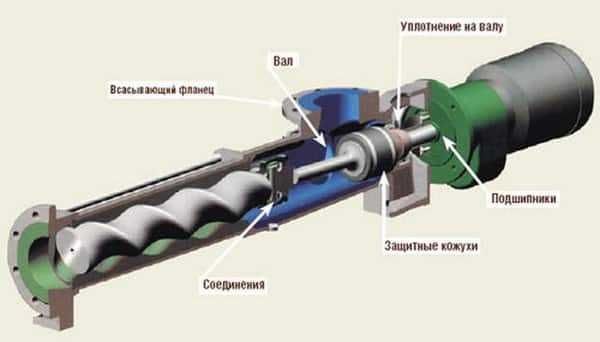

Как устроен винтовой насос: основные элементы конструкции

Винтовой насос состоит из ограниченного числа ключевых узлов, каждый из которых выполняет строго определённую функцию. Его конструкция обеспечивает стабильную работу в условиях загрязнённой воды и при наличии абразивных частиц.

1. Статор – неподвижный элемент, изготавливаемый из прочного эластомера, чаще всего на основе резины. Имеет внутреннюю винтовую полость, в которую входит ротор. Внутренний профиль статора выполнен по двойной спирали, обеспечивая герметичное прилегание ротора и формирование камер высокого давления.

2. Ротор – вращающийся винт из нержавеющей стали с однозаходной спиральной формой. Вращение ротора создаёт последовательное перемещение воды вдоль оси насоса. Поверхность ротора должна быть идеально отшлифована для минимального износа статора и повышения КПД.

3. Муфта соединения – передаёт крутящий момент от электродвигателя к ротору, компенсируя осевые и радиальные смещения. Важно выбирать модель с устойчивыми к коррозии шарнирами, особенно для работы с агрессивными водами.

4. Вал привода – основной передающий элемент, изготовленный из закалённой стали. Часто снабжается уплотнительными манжетами для предотвращения протечек. Рекомендуется регулярная проверка состояния вала на наличие изгибов или следов износа.

5. Подшипниковые опоры – обеспечивают устойчивость вращающихся частей. Используются герметичные подшипники, устойчивые к влаге и загрязнению. Их замена требуется при первых признаках шума или вибрации.

6. Уплотнительная система – предотвращает попадание воды в моторный отсек. Наиболее надёжны торцевые уплотнения из карбида кремния или графита. Важно следить за герметичностью после каждого демонтажа.

7. Корпус – защитная оболочка всех внутренних компонентов. Выполняется из нержавеющей стали или латуни, в зависимости от условий эксплуатации. Толщина стенки корпуса должна соответствовать рабочему давлению насоса.

Принцип действия винтового насоса при подаче воды из скважины

Винтовой насос (или шнековый) использует принцип объемного вытеснения жидкости. Основной рабочий элемент – ротор в форме однозаходного винта, вращающийся внутри эластичной обоймы – статора с двухзаходной спиральной геометрией. В результате взаимодействия ротора и статора образуются изолированные камеры, перемещающие воду вверх при вращении винта.

• Ротор изготовлен из закалённой стали и размещён эксцентрично относительно статора.
• Статор выполнен из эластомера, стойкого к истиранию и химическому воздействию грунтовых вод.
• При вращении ротора камеры смещаются вдоль оси, непрерывно перемещая жидкость без турбулентности.

Кинематическая схема исключает пульсации потока, что особенно важно при подаче воды с примесями или мелкодисперсными включениями.

1. Электродвигатель или гидропривод приводит в движение ротор через вал.
2. При вращении винта создаётся зона пониженного давления, втягивающая воду из скважины.
3. Далее жидкость последовательно продвигается вдоль оси насоса, не контактируя с движущимися соединениями, что снижает износ.

Рабочая глубина зависит от длины насосного элемента и герметичности соединений. Винтовые насосы эффективно работают при высоком содержании песка (до 50 г/м³) и на глубинах до 100 метров. Скорость вращения подбирается с учётом вязкости воды и допустимой нагрузки на обойму. Для продления ресурса важно обеспечить стабильное питание и исключить работу «на сухую».

В каких условиях целесообразно использовать винтовой насос

Винтовые насосы эффективны при перекачивании жидкости с высоким содержанием механических примесей. Если в воде присутствует песок, ил или глина в концентрации до 300 г/м³, центробежные модели быстро выходят из строя, тогда как винтовые сохраняют работоспособность за счёт отсутствия зазоров между подвижными частями.

Оптимальны при глубине скважины до 80 метров, где нецелесообразно применять более сложные и дорогие поршневые или многоступенчатые насосы. При этом они обеспечивают стабильное давление в системе и подходят для подачи воды в дом, хозяйственные постройки и полив.

Имеют смысл в случаях, когда необходимо плавное и дозированное поступление воды, например, для капельного орошения или в системах водоснабжения с накопительными баками, где важна точность подачи.

Рекомендуются при нестабильном или низком напряжении в сети. Винтовые насосы потребляют меньше электроэнергии, чем аналогичные по производительности центробежные, что снижает риск перегрева и увеличивает срок службы оборудования.

Эффективны в регионах с низкой температурой окружающей среды, так как допускается работа при замерзающей воде: конструкция позволяет избежать разрушения внутренних элементов при расширении льда, если насос не полностью опустошён.

Типы винтовых насосов и различия между ними

Винтовые насосы для скважин делятся на одношнековые и многошнековые конструкции. Одношнековые насосы имеют один ротор, вращающийся внутри статора из эластомера. Такие модели обеспечивают стабильный поток при низкой и средней производительности, устойчивы к абразивам, подходят для перекачки воды с содержанием песка до 50 г/м³ и глубиной до 60 метров.

Многошнековые насосы, обычно с тремя роторами, применяются для подачи жидкости с повышенным давлением и производительностью. Они менее чувствительны к кавитации, но требуют более чистой воды – содержание механических примесей не должно превышать 10 г/м³. Используются в глубоких скважинах (до 150 метров) и в системах с высоким водопотреблением.

По способу привода различают поверхностные и погружные винтовые насосы. Поверхностные имеют двигатель, установленный на земле, соединённый с насосной частью через длинный вал. Эти системы сложны в обслуживании, но ремонтопригодны. Погружные насосы более компактны, вся конструкция опускается в скважину, двигатель герметичен и охлаждается перекачиваемой жидкостью. Их выбирают при ограниченном пространстве и глубине от 20 до 120 метров.

Материалы корпуса и рабочих элементов также различаются. Для агрессивных сред применяются модели с нержавеющей сталью AISI 316, для обычной воды – чугунные или из стали AISI 304. Эластомер статора должен быть подобран под химический состав воды, например, EPDM – для горячей и слабощелочной, NBR – для обычной скважинной воды.

Выбор типа винтового насоса определяется глубиной скважины, качеством воды, требуемым напором и условиями эксплуатации. Ошибки в подборе ведут к быстрому износу и снижению производительности, поэтому стоит учитывать все параметры при выборе модели.

Как выбрать винтовой насос под конкретную глубину скважины

Основной параметр при подборе винтового насоса – глубина статического уровня воды. Если зеркало воды находится ниже 7 метров, потребуется погружной винтовой насос, способный работать на глубине до 100 метров и более. Для скважин глубиной до 30 метров подходят модели с напором от 40 до 60 метров. При глубине 30–60 метров выбираются насосы с напором от 70 до 100 метров.

Важно учитывать динамический уровень – уровень воды при работе насоса. Он всегда ниже статического, поэтому запас по напору должен составлять не менее 20%. Например, при динамическом уровне 40 метров насос должен обеспечивать напор не менее 48 метров.

Производительность подбирается исходя из дебита скважины. Если насос выкачивает воду быстрее, чем скважина пополняется, возможен «сухой ход», который приведёт к износу. Если дебит 1 м³/ч, не выбирайте насос с производительностью выше 1 м³/ч. При нестабильном дебите лучше использовать насос с автоматикой или частотным регулированием.

Учитывайте длину и диаметр напорного трубопровода. Каждый метр трубы и каждое колено создают сопротивление, требующее дополнительного напора. При расчёте добавляйте 1 м напора на каждые 10 м горизонтального трубопровода и 5% – на потери в фитингах.

Насос должен соответствовать диаметру обсадной трубы. Для труб диаметром 100 мм подходит оборудование с внешним диаметром не более 75 мм. Перед покупкой обязательно измерьте внутренний диаметр скважины.

Для круглогодичной эксплуатации учитывайте температурные характеристики модели. Зимой необходима герметичность и защита от замерзания. Выбирайте насосы с термозащитой и материалами, устойчивыми к температурным перепадам.

Монтаж винтового насоса: последовательность работ и нюансы

Монтаж винтового насоса начинается с тщательной подготовки скважины и оборудования. Важно проверить геометрию и чистоту обсадной трубы, исключить наличие посторонних предметов и отложений, способных повредить насос.

1. Подготовка оборудования:
   • Осмотрите корпус и винтовой элемент на предмет механических повреждений.
   • Проверьте герметичность уплотнений и состояние подшипников.
   • Убедитесь в соответствии диаметра насоса диаметру скважины с допуском не более ±5 мм.
2. Монтаж обратного клапана:
   • Устанавливается на всасывающей трубе ниже насоса, чтобы предотвратить обратный поток жидкости.
   • Обеспечьте надежное крепление с использованием резьбовых соединений и уплотнительных материалов, устойчивых к агрессивной среде.
3. Опускание насоса в скважину:
   • Применяйте мягкие тросы или цепи с защитой от коррозии и механических повреждений.
   • Мониторьте вертикальное положение насоса для предотвращения заклинивания.
   • Опускание следует выполнять плавно, без рывков, чтобы избежать смещения внутренних элементов.
4. Крепление и выравнивание:
   • Зафиксируйте насос в требуемом положении с помощью специальных монтажных хомутов или направляющих.
   • Проверьте зазоры между насосом и стенками скважины, чтобы обеспечить свободное вращение винта.
5. Подключение к электропитанию:
   • Используйте кабель с изоляцией, рассчитанной на рабочие параметры скважины (давление, температура, влажность).
   • Обязательно предусмотреть защиту от влаги и механических повреждений на месте подключения.
6. Пусконаладочные работы:
   • Перед запуском заполните насос жидкостью для предотвращения сухого хода.
   • Проверьте направление вращения винта – несоответствие приводит к снижению производительности и повреждению механизма.
   • Произведите постепенный запуск, контролируя показатели давления и расхода.
7. Техническое обслуживание после монтажа:
   • Регулярно проверяйте состояние уплотнений и подшипников в первые месяцы эксплуатации.
   • Контролируйте уровень вибрации и температуры насоса во избежание преждевременного износа.

Техническое обслуживание и признаки неисправностей винтового насоса

Регулярное техническое обслуживание винтового насоса включает проверку состояния винтового ротора и статора на износ и повреждения. Рекомендуется проводить визуальный осмотр каждые 500 моточасов и замену уплотнений через 1000 моточасов эксплуатации. Смазка подшипников должна выполняться по регламенту производителя, обычно через каждые 300 моточасов, используя специализированные смазочные материалы с устойчивостью к агрессивной среде.

Ключевые признаки неисправностей – снижение производительности и нестабильное давление на выходе. Если объем перекачиваемой жидкости падает более чем на 15%, это свидетельствует о возможном износе винтов или появлении трещин в корпусе. Повышенный уровень вибрации и шумы в насосе указывают на разбалансировку ротора или повреждение подшипников.

В случае перегрева корпуса, измеряемого с помощью тепловизора или контактного термометра, рекомендуется немедленно остановить насос и проверить состояние подшипников и системы смазки. Коррозионные изменения на рабочих поверхностях требуют замены изношенных элементов, так как ухудшают герметичность и повышают нагрузку на двигатель.

Для предотвращения засоров и повреждений следует регулярно контролировать качество перекачиваемой жидкости, исключая наличие абразивных частиц и примесей. Очистка фильтров и сеток должна проводиться не реже одного раза в месяц или согласно интенсивности эксплуатации.

Ремонтные работы включают замену винтового ротора при износе более 0,2 мм на рабочей поверхности и восстановление уплотнительных колец при снижении давления более чем на 10% от номинального. Соблюдение этих рекомендаций обеспечит стабильную работу насоса и продлит срок службы оборудования.

Вопрос-ответ:

Как устроен винтовой насос для скважины и на чем основан его принцип работы?

Винтовой насос представляет собой механизм с винтовым ротором, который вращается внутри цилиндрического корпуса. Во время вращения винт перемещает жидкость по спирали от входного отверстия к выходному. За счет такой конструкции достигается плавная подача воды с минимальными пульсациями и равномерное давление на выходе. В основе работы лежит принцип перемещения жидкости вдоль винтовой поверхности, что позволяет эффективно поднимать воду из скважины даже при наличии твердых включений.

Какие преимущества у винтового насоса перед другими типами насосного оборудования для скважин?

Винтовые насосы выделяются долговечностью и устойчивостью к загрязнениям, поскольку конструкция не содержит клапанов, которые могли бы забиваться. Они хорошо работают с водой, содержащей механические примеси, песок и мелкие частицы, что увеличивает срок эксплуатации. Еще одним достоинством является низкий уровень шума и стабильная подача жидкости, что важно для систем водоснабжения и полива.

Для каких видов скважин наиболее подходит винтовой насос и почему?

Такие насосы особенно эффективны в скважинах с небольшим диаметром и умеренным дебитом воды. Благодаря компактной конструкции и плавной работе винтовой насос легко устанавливается в узких условиях и обеспечивает надежное водоснабжение. Они подходят для артезианских и песчаных скважин, где требуется устойчивость к наличию песка и прочих примесей в жидкости.

Какие меры нужно предпринять для правильной эксплуатации и обслуживания винтового насоса?

Для стабильной работы рекомендуется регулярно проверять состояние уплотнений и подшипников, а также следить за чистотой входного фильтра, чтобы избежать попадания крупных загрязнений. Необходимо периодически смазывать подвижные части согласно инструкции производителя. Также важно контролировать параметры давления и расхода, чтобы своевременно выявлять возможные неполадки.

В каких сферах применения винтовой насос проявляет себя лучше всего?

Такие насосы часто используют в сельском хозяйстве для подачи воды на полив, в системах водоснабжения частных домов и коттеджей, а также на предприятиях, где нужна стабильная подача жидкости с минимальными колебаниями давления. Кроме того, их применяют для перекачки загрязненной воды и технической жидкости в промышленных условиях, благодаря высокой устойчивости к механическим включениям.

Как устроен винтовой насос для скважины и почему он подходит для подачи жидкости из глубоких источников?

Винтовой насос состоит из винтового ротора, вращающегося внутри статора, что создает герметичные камеры для перемещения жидкости. За счет постепенного смещения жидкости по винтовой поверхности достигается плавная и непрерывная подача. Такой механизм хорошо подходит для глубоких скважин, так как способен создавать высокое давление и работать с разными видами жидкостей, включая загрязненные или содержащие твердые частицы. Конструкция защищена от износа и может обеспечивать стабильную работу даже при сложных условиях эксплуатации.

В каких сферах применяется винтовой насос для скважины и какие преимущества он дает по сравнению с другими типами насосов?

Винтовые насосы используют в сельском хозяйстве для орошения, в промышленности для подачи технической воды, а также в системах водоснабжения удаленных или частных объектов. Главным преимуществом является способность перекачивать жидкости с высоким содержанием примесей, а также работать с высокими напорами без значительного снижения производительности. По сравнению с центробежными насосами, винтовые модели более устойчивы к засорениям и реже требуют обслуживания. Кроме того, они могут эксплуатироваться в условиях переменных режимов без потери качества подачи.
