Вводной автомат – это главный элемент защиты электрической сети в жилом или промышленном объекте, устанавливаемый на границе между внешним источником питания и внутренней электропроводкой. Его ключевая функция – мгновенное отключение питания при перегрузке или коротком замыкании, что предотвращает возгорание и повреждение оборудования. Без него невозможна безопасная и стабильная эксплуатация электросети.
Типовой номинал вводного автомата подбирается с учетом максимальной нагрузки объекта. Для квартиры это, как правило, 32–50 А, для частного дома – до 63 А и выше. Автомат должен соответствовать типу сети (однофазной или трехфазной), классу расцепления (обычно C или B) и номинальному току. Установка автомата с завышенным номиналом способна привести к аварийной ситуации из-за несрабатывания при перегрузке.

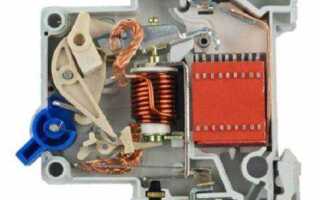

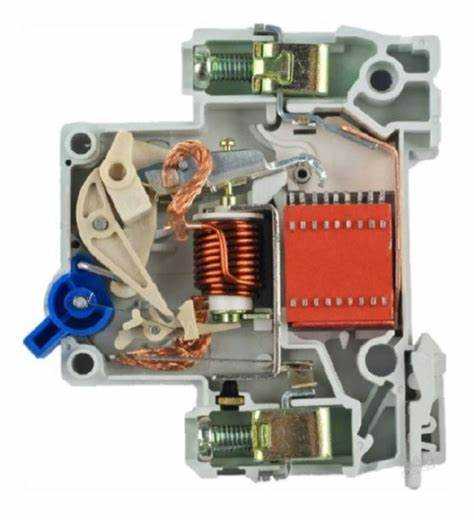

Конструктивно вводной автомат состоит из расцепителя по току короткого замыкания, теплового расцепителя для защиты от длительной перегрузки, дугогасительной камеры и механизма управления. Современные модели также включают в себя индикацию положения контактов и возможность пломбировки – это важно при учете электроэнергии и ограничении несанкционированного доступа.
Установка вводного автомата должна производиться в электрощитке на DIN-рейку с обязательным соблюдением норм ПУЭ. Подключение выполняется медными проводниками соответствующего сечения. Наличие вводного автомата – не рекомендация, а строгое требование для любого электроснабжаемого объекта.
Для чего нужен вводной автомат в квартирном щите
Вводной автомат служит основным элементом защиты электропроводки квартиры от перегрузок и короткого замыкания. Он устанавливается на входе электропитания в щит и управляет подачей напряжения на все внутренние линии.
- Ограничение тока: автомат отключает питание при превышении заданного номинала тока, предотвращая перегрев кабелей и возгорание. Например, для квартир с однофазным вводом часто используется автомат на 32 А или 40 А.
- Защита от короткого замыкания: при резком скачке тока (в сотни раз превышающем номинальный) автомат моментально размыкает цепь, предотвращая разрушение проводки и оборудования.
- Полное обесточивание: при необходимости проведения работ на линии или в случае аварии вводной автомат позволяет полностью отключить питание всей квартиры одним движением.
- Контроль допустимой мощности: номинал вводного автомата подбирается исходя из максимальной разрешённой мощности, выделенной на квартиру, например, 7 кВт при токе 32 А (в сети 220 В).
- Разграничение ответственности: автомат устанавливается после счётчика и находится в зоне ответственности жильца. Всё, что до него – зона ответственности энергоснабжающей организации.
Рекомендуется использовать автоматы с характеристикой срабатывания типа C, которые подходят для жилых помещений, и выбирать устройства известных производителей с надёжной защитой от подделок.
Как выбрать номинал вводного автомата по мощности и току
Для точного выбора номинала вводного автомата необходимо учитывать суммарную мощность всех потребителей в сети. Мощность рассчитывается в киловаттах (кВт), а затем преобразуется в ток (А) по формуле:
I = P / (U × cosφ), где:
- I – ток, А
- P – активная мощность, Вт
- U – напряжение сети, В
- cosφ – коэффициент мощности (для бытовых нагрузок принимается 0.95)
Для однофазной сети (220 В) при суммарной мощности 10 кВт расчет: I = 10000 / (220 × 0.95) ≈ 48 А. Для трехфазной сети (380 В) при той же мощности: I = 10000 / (√3 × 380 × 0.95) ≈ 16 А.
Полученное значение округляется в большую сторону и подбирается ближайший номинал автомата: 50 А для однофазной и 20 А для трехфазной сети.
Автомат не должен превышать допустимую токовую нагрузку кабеля. Для медного кабеля сечением 6 мм² максимальный ток – 40 А. В этом случае автомат на 50 А применять нельзя, даже если расчетный ток ниже.
Рекомендуется иметь запас 10–20% от расчетной нагрузки, чтобы избежать ложных срабатываний при кратковременных пусковых токах.
Не ориентируйтесь на мощность одного прибора. Учитывайте одновременную работу всех подключенных устройств. При сомнении выбирайте автомат по меньшему значению и при необходимости корректируйте схему распределения нагрузок.

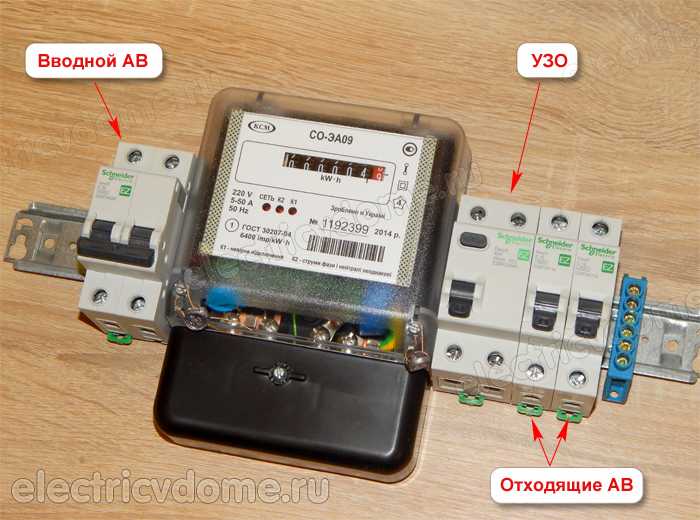

Разница между вводным автоматом и групповыми автоматами
Вводный автомат отвечает за общее отключение всей электрической сети в помещении и монтируется непосредственно после счетчика электроэнергии. Его задача – защита от короткого замыкания и перегрузки на входе, где токи значительно выше, чем в отдельных группах. Номинальный ток вводного автомата выбирается исходя из максимальной допустимой нагрузки всей системы, чаще всего в диапазоне 32–100 А для жилых объектов.
Групповые автоматы защищают отдельные цепи: освещение, розетки, варочную панель и прочие линии. Их номиналы подбираются в соответствии с мощностью подключенных приборов, как правило, 10–25 А. Каждый групповой автомат изолирует свою цепь, не затрагивая другие, что обеспечивает локализацию аварии и повышает удобство эксплуатации.
Ключевое отличие: вводный автомат – это единая точка отключения и основная защита всей системы, тогда как групповые автоматы распределяют контроль по отдельным участкам сети. Замена вводного автомата требует анализа суммарной нагрузки, а выбор групповых автоматов – учета конкретных характеристик потребителей.
Рекомендуется использовать вводной автомат с селективной характеристикой, чтобы при коротком замыкании сначала сработал групповой автомат, локализовав проблему. Несоблюдение этой логики может привести к отключению всей сети при локальной неисправности.
Схема подключения вводного автомата в частном доме
Вводной автомат устанавливается сразу после счетчика или перед ним – в зависимости от требований электроснабжающей организации. Его основная функция – отключение питания всего дома при перегрузке или коротком замыкании. Подключение должно обеспечивать безопасное и надежное распределение электричества по всей системе.
- Автомат подбирается по току, соответствующему выделенной мощности. Например, для 15 кВт (трехфазное питание) требуется автомат на 25 А с характеристикой C или D.
- Монтаж осуществляется в распределительном щите, установленном на вводе. Корпус должен иметь степень защиты не ниже IP54 при размещении снаружи.
- Фазные провода от ввода подключаются к верхним клеммам автомата. Нижние клеммы ведут к счетчику или шине распределения.
- Нулевая жила не подключается к автомату, а заводится на отдельную нулевую шину. Обязательно наличие заземляющей шины (PE) с подключением к контуру заземления.
- Между вводом и автоматом должен стоять опломбированный коммутационный аппарат (рубильник или устройство защитного отключения – по требованию поставщика электроэнергии).
Категорически запрещается использовать автомат без учета типа сети (TN-C, TN-S, TN-C-S). При использовании системы TN-C-S необходимо обеспечить корректное разделение PEN-проводника на PE и N после вводного автомата.
Рекомендуется применять автоматы от проверенных производителей с маркировкой согласно ГОСТ Р 50345. Установка выполняется на DIN-рейку, соединения – медным проводом сечением, рассчитанным на номинальный ток с запасом 20%.

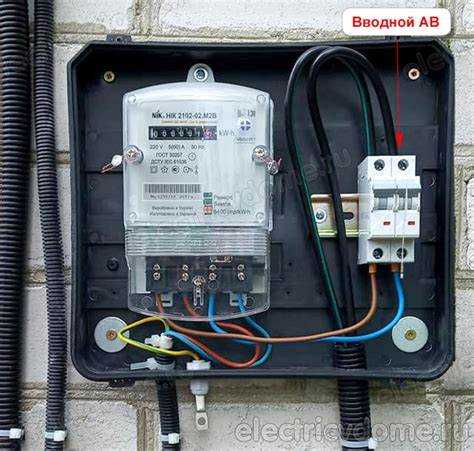

Требования ПУЭ к установке вводного автомата
Согласно ПУЭ, вводной автомат должен устанавливаться в месте ввода питающего кабеля в здание или сооружение. Он обязан обеспечивать одновременное отключение всех фаз, включая нулевой рабочий проводник в случае его разрыва. Установка устройства до счётчика обязательна, если электроэнергия поступает по внешнему вводу.
Размещение вводного автомата должно соответствовать следующим параметрам:
- высота установки – от 0,8 до 1,7 метра от пола до органов управления;
- доступность для быстрого отключения – запрещено размещение в труднодоступных местах и за запираемыми дверями без аварийного доступа;
- помещения с повышенной влажностью требуют установки автомата во влагозащищённом корпусе не ниже IP44;
- не допускается монтаж на легко воспламеняющихся основаниях без использования негорючей подложки.
ПУЭ предписывает обязательную маркировку вводного автомата с указанием назначения, группы питания и номинального тока. Запрещено подключение вводного автомата напрямую к неизолированным токоведущим частям без переходных клемм или шин.
Все соединения должны быть выполнены с применением наконечников и соответствовать классу тока. Допускается использование только сертифицированных автоматических выключателей, соответствующих ГОСТ Р 50345 или ГОСТ Р 50030.2.
При наличии резервного ввода или источника автономного питания (например, дизель-генератора) ПУЭ требует установки раздельных автоматов с блокировкой от одновременного включения.

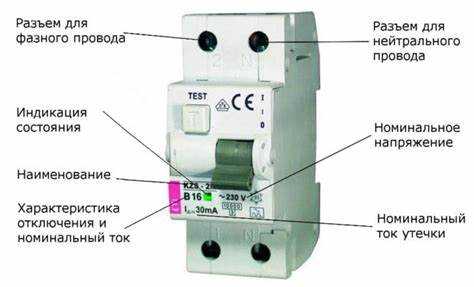

Типичные ошибки при выборе и подключении вводного автомата
Неправильный выбор номинального тока. Частая ошибка – установка автомата с током, не соответствующим суммарной нагрузке. Автомат с завышенным номиналом не защитит электропроводку от перегрузок, что увеличивает риск перегрева и возгорания. Рекомендуется рассчитывать ток, исходя из полной мощности подключенных потребителей и запаса на пусковые токи.
Игнорирование типа автоматического выключателя. Использование автоматов с неподходящей характеристикой срабатывания (B, C, D) приводит к ложным отключениям или недостаточной защите. Например, для бытовых цепей лучше подходят автоматы типа C, а для мощного оборудования – тип D.
Отсутствие координации с другими защитными устройствами. Вводной автомат должен работать согласованно с последующими группами защиты, чтобы при аварии отключался минимальный участок цепи. Несоблюдение селективности вызывает отключение всей линии при локальной проблеме.
Неправильное подключение проводников. Ошибки в подключении фазных и нулевых проводов к клеммам автомата приводят к неправильной работе или отсутствию защиты. Фазный провод всегда подключается к входу автомата, выход – на нагрузку.
Игнорирование требований к заземлению и нулевой шине. Вводной автомат должен быть установлен в сборке с корректным подключением нулевого и заземляющего проводников для эффективного отключения при замыкании на корпус.
Отсутствие проверки работоспособности после монтажа. Многие пренебрегают тестированием автомата после установки, что приводит к обнаружению неисправностей уже при эксплуатации. Рекомендуется проводить проверку с помощью испытательных кнопок или тестовых приборов.
Использование автоматов без сертификатов и соответствия стандартам. Автоматы, не прошедшие сертификацию, могут не обеспечивать заявленную защиту и быстрее выходить из строя. Следует выбирать устройства с подтвержденными техническими характеристиками и гарантией производителя.
Вопрос-ответ:
Для чего устанавливают вводной автомат в электрическом щите?
Вводной автомат служит для защиты всей электропроводки и подключенного оборудования от перегрузок и коротких замыканий. Он позволяет быстро отключить подачу электроэнергии в случае аварийной ситуации, предотвращая повреждения и возможные возгорания.
Как устроен вводной автомат и чем он отличается от обычного автомата в цепи?
Вводной автомат представляет собой устройство с тепловым и электромагнитным расцепителем, которое монтируется на входе распределительного щита. В отличие от обычных автоматов, предназначенных для защиты отдельных линий, вводной автомат защищает всю сеть дома или квартиры, контролируя суммарную нагрузку.
Можно ли использовать вводной автомат с меньшим номиналом, чем сумма номиналов групповых автоматов?
Нет, номинал вводного автомата должен быть рассчитан таким образом, чтобы выдерживать суммарную нагрузку всех подключенных линий без ложных срабатываний. Если номинал будет ниже, это приведёт к частым отключениям даже при нормальной работе приборов.
Какие параметры нужно учитывать при выборе вводного автомата?
При подборе вводного автомата учитывают максимальный ток нагрузки, ток короткого замыкания в сети, характеристики электропроводки и требования по безопасности. Важно, чтобы автомат был совместим с остальными элементами электрощита и обеспечивал надёжную защиту.
Как проверить исправность вводного автомата и когда его нужно менять?
Исправность проверяется путём тестирования срабатывания при создании искусственной перегрузки или короткого замыкания (лучше доверить специалисту). Если автомат часто срабатывает без видимых причин, либо повреждён корпус и механизмы, его следует заменить во избежание аварийных ситуаций.
Какова основная функция вводного автомата в электрической цепи жилого дома?
Вводной автомат предназначен для защиты электрической проводки от перегрузок и коротких замыканий. Он служит главным выключателем, который позволяет полностью отключить подачу электроэнергии в квартиру или дом. Таким образом, вводной автомат предотвращает повреждение оборудования и снижает риск возгорания проводки.
Из каких основных частей состоит вводной автомат и как они взаимодействуют между собой?
Вводной автомат состоит из корпуса, механизма включения-выключения, теплового и магнитного расцепителей. Тепловой расцепитель реагирует на длительную перегрузку, постепенно нагреваясь и размыкая цепь, а магнитный срабатывает мгновенно при коротком замыкании, разрывая ток. Механизм включения обеспечивает удобное управление, позволяя вручную отключить или включить подачу электроэнергии. Все эти элементы работают вместе, обеспечивая надежную защиту проводки.
