Фасадная панель на посудомоечной машине Bosch устанавливается по системе скользящего или жёсткого крепления, в зависимости от модели. Для точного подбора способа монтажа необходимо учитывать артикул устройства и тип кухни: стандартная или с нестандартной высотой цоколя. В моделях серии SMV и SPV используется система VarioHinge или прямое крепление с саморезами к металлическим направляющим на дверце.
Перед установкой фасада важно проверить комплектацию. В неё обычно входят монтажные шаблоны, винты, фиксаторы и металлические скобы. Для моделей с системой VarioHinge необходимо строго соблюдать последовательность установки: сначала фиксируются направляющие, затем крепится фасад с помощью шаблона и только после этого регулируется высота и параллельность относительно соседних шкафов. При использовании неподходящего шаблона возможны перекосы и затруднённое открытие.
Рекомендуется использовать шуруповёрт с ограничителем крутящего момента, чтобы избежать повреждения дверцы. Толщина фасада должна соответствовать требованиям Bosch: обычно от 16 до 22 мм. При превышении веса панели выше допустимого (указан в инструкции к конкретной модели) дверца может провисать, а петли – деформироваться. Установка доводчика также влияет на балансировку: при наличии дополнительного амортизатора настройка пружины натяжения обязательна.
После закрепления фасада важно выполнить тестовое открытие и закрытие дверцы. Она должна открываться равномерно, без усилий, и не задевать за соседние элементы кухни. Финишная регулировка осуществляется винтами на направляющих. Завершив установку, проверьте герметичность прилегания по всему периметру и отсутствие люфта при нажатии на фасад.
Нарушение технологии крепления может привести к преждевременному износу механизмов и повреждению мебели. Использование оригинального монтажного комплекта Bosch и строгое следование инструкции – ключевые условия корректной и долговечной установки.
Как определить совместимость фасада с моделью посудомоечной машины Bosch
Совместимость фасада с посудомоечной машиной Bosch определяется типом крепления, габаритами корпуса и особенностями фронтальной панели. Перед покупкой фасада необходимо точно знать модель устройства. Серийный номер указывается на торце дверцы и начинается с букв SGV, SMV, SPV или аналогичных, отражающих тип установки и ширину.
Модели серии SMV и SBV – полноразмерные встраиваемые (60 см), в них применяется скользящий механизм (Sliding Door) или прямая навеска. Модели SPV – узкие (45 см), как правило, оснащаются стандартной системой прямого крепления. Если используется система VarioHinge, фасад крепится иначе: дверца частично скользит вдоль фасада при открытии, чтобы избежать зазоров при низкой установке.
Проверьте, входит ли ваша модель в список поддерживаемых для Sliding Door или VarioHinge. Информацию можно найти в инструкции или на сайте Bosch по серийному номеру. Несовместимый фасад может мешать открытию, нарушать работу доводчика и создавать щели при закрытии.

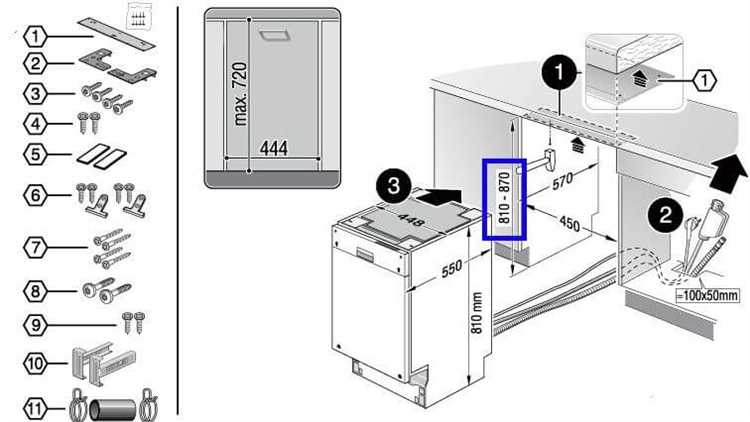

Размер фасада должен соответствовать высоте ниши: для моделей 60 см – фасад обычно 715–805 мм, для 45 см – 655–715 мм. При использовании нестандартных фасадов важно убедиться, что их вес не превышает максимальную допустимую нагрузку на крепления (обычно до 8 кг).
Если посудомоечная машина оснащена проектором TimeLight или другими оптическими индикаторами, фасад не должен перекрывать область проекции. Также важно учитывать толщину фасада: слишком толстые панели могут препятствовать полному открытию дверцы или мешать работе уплотнителя.
Используйте только оригинальные монтажные шаблоны Bosch или проверенные аналоги для сверления фасада. Малейшее отклонение приведет к перекосу и неравномерному прилеганию дверцы.
Инструменты и материалы, необходимые для установки фасадной панели
Крестовая отвертка (PH2) – необходима для фиксации монтажных винтов в направляющих и крепежных элементах. Использование шуруповерта допустимо, но важно контролировать усилие, чтобы не повредить корпус фасада или машину.
Шестигранный ключ (обычно 5 мм) – применяется для регулировки высоты и угла фасада после его установки, особенно в системах с направляющими типа «Fix-o-Matic» или аналогичных.
Шаблон или монтажный трафарет – входит в комплект Bosch и обеспечивает точное позиционирование креплений. Использование оригинального шаблона критично для корректной установки.
Карандаш или маркер – для разметки отверстий на тыльной стороне фасадной панели в соответствии с шаблоном. Предпочтителен тонкий и стойкий маркер.
Сверло по дереву (диаметром 2–3 мм) – требуется для предварительного засверливания в точках крепления, чтобы исключить растрескивание материала фасада.
Фасадная панель – из МДФ, ДСП или массива, толщиной 16–22 мм. Необходимо убедиться, что она совместима по размерам и весу с моделью посудомоечной машины.
Крепежный комплект Bosch – включает направляющие, винты, заглушки и декоративные элементы. Использование оригинального набора гарантирует точность и прочность монтажа.
Строительный уровень – для проверки горизонтальности панели после фиксации. Отклонения могут привести к перекосу двери и нарушению герметичности.
Важно: перед установкой отключите посудомоечную машину от сети и зафиксируйте её положение в нише.
Подготовка фасада и нанесение разметки под крепления
Перед началом установки необходимо убедиться, что фасад соответствует габаритам, указанным в инструкции к модели вашей посудомоечной машины Bosch. Фасад должен быть ровным, без деформаций и выполнен из влагостойкого материала.
Для точной разметки подготовьте следующие инструменты: рулетку, угольник, карандаш, уровень, шило или тонкое сверло для накернивания точек сверления. Разметку выполняйте на внутренней стороне фасада.
- Установите посудомоечную машину в нишу так, чтобы фасадный шаблон (если он есть в комплекте) точно совпал с положением дверцы. Зафиксируйте положение прибора клиньями, чтобы он не смещался.
- Прикрепите монтажный шаблон к фасаду согласно инструкции. Если шаблон отсутствует, измерьте расстояние от нижнего края фасада до центра монтажных отверстий на дверце машины (обычно 100–120 мм).
- Отметьте оси крепления по горизонтали и вертикали. Проверьте симметрию относительно боковых сторон фасада. Допустимое отклонение не более ±1 мм.
- Нанесите точки сверления под крепёжные саморезы. Глубина сверления – не более 2–3 мм. Диаметр сверла зависит от типа крепежа, обычно используется 2–2,5 мм.
- Дополнительно отметьте отверстия для декоративных заглушек и направляющих, если они предусмотрены конструкцией модели.
После нанесения разметки проверьте совпадение всех точек с фактическими отверстиями на дверце машины. При необходимости скорректируйте. Только после проверки переходите к сверлению и последующему креплению.
Фиксация монтажных планок на фасадной панели
Перед началом установки убедитесь, что фасадная панель соответствует высоте и ширине, указанной в инструкции к вашей модели посудомоечной машины Bosch. Панель должна быть абсолютно ровной, без изгибов по краям.
- Разметьте положение монтажных планок, используя шаблон, поставляемый с техникой. Если шаблона нет, измерьте расстояния от центра фасада в соответствии с данными из технического паспорта модели.
- Установите планки строго параллельно нижнему краю фасада. Допустимое отклонение – не более 1 мм по горизонтали, иначе возможны перекосы при закрытии дверцы.
- Используйте саморезы Ø4×20 мм. Предварительно просверлите отверстия диаметром 2,5 мм, чтобы избежать расслоения панели при вкручивании.
- Плотно прижмите планку к поверхности фасада, затем закрепите её двумя саморезами. После фиксации проверьте плотность прилегания по всей длине. Зазоры не допускаются.
- Проверьте соответствие отверстий в планке и фасаде для будущей установки направляющих штифтов. При несовпадении пересверливать запрещено – следует заменить фасад или планку.
После фиксации обеих монтажных планок переходите к совмещению фасада с дверцей посудомоечной машины строго по направляющим.
Установка фасада на дверь посудомоечной машины Bosch
Перед установкой фасада убедитесь, что комплект монтажных элементов от Bosch соответствует модели вашей посудомоечной машины. В стандартный набор входят монтажные шаблоны, саморезы, направляющие, а также декоративные заглушки.
Откройте дверь машины и зафиксируйте её в горизонтальном положении. Приложите фасад к внешней стороне двери, используя прилагаемый шаблон, чтобы точно разметить точки крепления. Сверление выполняется через направляющие отверстия шаблона. Используйте сверло диаметром 2–2,5 мм, чтобы избежать раскалывания фасадного материала.
После подготовки отверстий закрепите фасад с помощью саморезов из комплекта. Затягивайте крепления равномерно, не допуская перекоса. При наличии регулировочных винтов отрегулируйте вертикальное и горизонтальное положение фасада, чтобы он чётко совпадал с линией соседних шкафов.
Проверьте, чтобы фасад не ограничивал ход двери. При необходимости отрегулируйте длину хода доводчика. Убедитесь, что механизм открывания работает плавно, а фасад не задевает мебельный корпус при открывании и закрывании.
Установите декоративные заглушки в места креплений и проверьте устойчивость конструкции. При правильно выполненном монтаже фасад должен плотно прилегать к дверце, не иметь люфтов и не препятствовать работе техники.

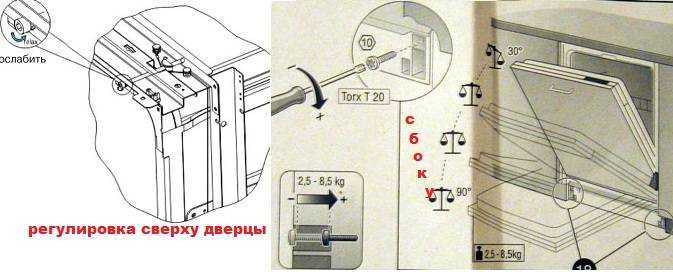

Регулировка положения фасада после установки
Для точной подгонки фасада посудомоечной машины Bosch необходимо отрегулировать крепежные элементы, расположенные внутри дверцы. Сначала откройте дверь и найдите два регулируемых винта в верхней части крепления фасада.
Винты регулируют вертикальное положение и наклон фасада. Поворачивая винт по часовой стрелке, фасад поднимается, против часовой – опускается. Для смещения фасада влево или вправо используется боковой механизм регулировки, который обычно расположен в нижней части дверцы. Он позволяет сместить фасад на 2-3 мм в каждую сторону.
Регулировку лучше выполнять при закрытой дверце – это позволит увидеть фактическое положение фасада относительно корпуса машины и прилегающей мебели. Рекомендуется использовать шестигранный ключ размером 3 мм для всех винтов крепления.
После каждой регулировки проверьте равномерность зазоров по периметру фасада, особенно между фасадом и нижней панелью машины. Оптимальный зазор – 1,5–2 мм, что обеспечивает беспрепятственное открытие двери и отсутствие трения.
Если фасад после регулировки плохо фиксируется, проверьте плотность затяжки винтов. Не допускайте чрезмерного усилия, чтобы избежать деформации пластика или нарушения механизма.
При необходимости регулировку положения фасада рекомендуется повторить после нескольких циклов эксплуатации, так как крепления могут незначительно ослабнуть.
Вопрос-ответ:
Как правильно подготовить фасад для крепления к посудомоечной машине Bosch?
Перед установкой фасада нужно тщательно очистить и выровнять его поверхность. Обычно фасад должен иметь отверстия, соответствующие монтажным точкам на посудомоечной машине. Если отверстий нет, их необходимо аккуратно просверлить, учитывая размеры и расположение крепежа, чтобы избежать повреждений. Также стоит проверить, чтобы толщина фасада была совместима с системой крепления Bosch.
Какие инструменты понадобятся для установки фасада на посудомоечную машину Bosch?
Для монтажа фасада потребуются крестовая и плоская отвертки, дрель с набором сверл (если нужно делать отверстия), рулетка или линейка для точных замеров, а также крепежные элементы, которые идут в комплекте с машиной или фасадом. Рекомендуется использовать уровень, чтобы проверить правильность установки и избежать перекосов.
Можно ли использовать фасады из любого материала для крепления к посудомоечной машине Bosch?
Не каждый материал подойдет для установки на посудомоечную машину. Обычно предпочтительны фасады из влагостойких и прочных материалов — например, MDF с защитным покрытием или специальная мебельная плита. Тонкие или слишком тяжелые материалы могут не обеспечивать надежное крепление, а также подвергаться деформации из-за влажности и температуры внутри машины.
Какие ошибки чаще всего допускают при креплении фасада к посудомоечной машине Bosch и как их избежать?
Часто встречаются ошибки, связанные с неправильным измерением расстояния между крепежными элементами, что приводит к перекосу фасада. Иногда крепеж затягивают слишком сильно, что может повредить материал. Также не стоит забывать о точной центровке фасада по отношению к корпусу машины, иначе дверца будет плохо закрываться. Чтобы избежать проблем, лучше следовать инструкции производителя и тщательно проверять все параметры перед фиксацией.
