Как посчитать потери электроэнергии в снт

Эффективное управление электроэнергией в садовых некоммерческих товариществах (СНТ) требует учета множества факторов, которые могут повлиять на конечные потери электроэнергии. Потери могут быть как техническими, связанными с сопротивлением проводов и трансформаторов, так и коммерческими, связанными с ошибками в учете и недобросовестным потреблением. Важно понимать, что каждый из этих факторов напрямую влияет на расходы и устойчивость системы снабжения в СНТ.

Первым шагом в расчетах является оценка общей длины линии электропередачи, которая соединяет СНТ с ближайшей электроподстанцией. Длина линии влияет на величину потерь, так как с увеличением расстояния возрастает сопротивление проводов, что, в свою очередь, приводит к потерям мощности. Стандартное значение потерь на каждый километр линии для меди составляет около 0,5% на 1 км при номинальном напряжении 220 В, но для алюминиевых проводов этот показатель выше, около 0,8%. Это нужно учитывать при планировании и ремонте проводки в СНТ.

Следующий этап – определение потерь в трансформаторных подстанциях. Потери здесь зависят от типа трансформатора и его рабочей нагрузки. Для трансформаторов средней мощности (до 1000 кВт) потери в сердечнике могут составлять 0,3-0,5% от общей мощности, а в обмотках – до 1%. Рекомендуется устанавливать трансформаторы с меньшими потерями, чтобы снизить их влияние на общие расходы электроэнергии в СНТ.

Немаловажный момент – это расчет потерь на участках, где проводка некачественно уложена или имеет повреждения. В таких случаях потери могут значительно превышать расчетные нормы, поскольку проводка теряет эффективность из-за повышенного сопротивления. Регулярная проверка состояния проводов и их замена при необходимости помогает минимизировать такие потери.

Наконец, важно учитывать коммерческие потери. Они возникают из-за неточного учета потребляемой электроэнергии, несанкционированных подключений или неправильных расчетов. Для снижения таких потерь рекомендуется установить современные системы учета с удаленным доступом, что позволяет минимизировать человеческий фактор и повысить прозрачность процесса.

Знание этих факторов и применение правильных методик расчета помогает не только точно определить потери электроэнергии в СНТ, но и принять меры по их снижению, что в конечном итоге приводит к экономии и повышению стабильности электроснабжения на территории садоводческого товарищества.

Определение типов потерь электроэнергии в электросетях СНТ

Потери электроэнергии в электросетях СНТ делятся на два основных типа: технологические и нетехнологические. Оба вида потерь имеют различные причины, способы учета и меры для их минимизации. Рассмотрим их подробнее.

Технологические потери связаны с неизбежными физическими процессами, которые происходят при передаче и распределении электрической энергии. Они возникают в результате сопротивления проводников, трансформаторов и другого оборудования, через которое проходит ток. В СНТ такие потери часто возникают из-за неидеальных проводников, старых трансформаторов и длинных линий электропередач.

Основные компоненты технологических потерь:

Потери в проводах и кабелях – основная часть потерь из-за сопротивления материала. Чем длиннее линия, тем выше потери, особенно если проводники имеют небольшой сечение.
Потери на трансформаторах – потери в виде тепла из-за сопротивления и магнитных процессов в трансформаторах, что особенно актуально для старых трансформаторов.
Потери на распределительных устройствах – оборудование, включая распределительные щиты и автоматические выключатели, также приводит к некоторым потерям при их эксплуатации.

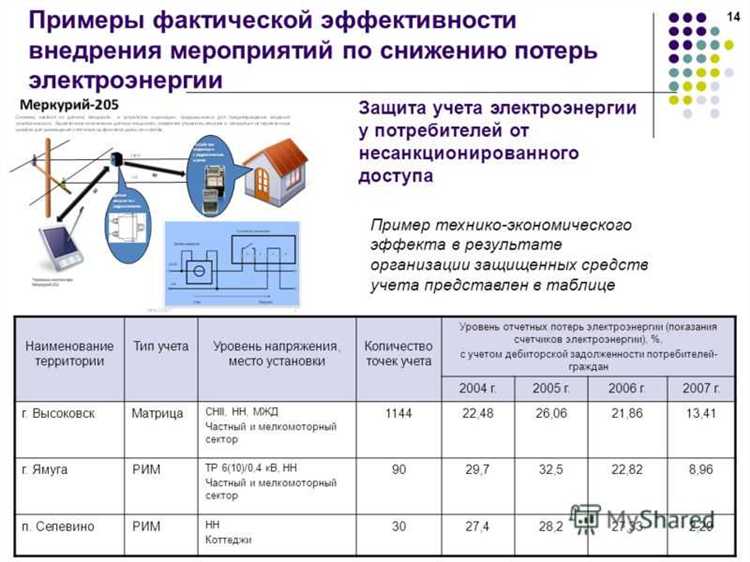

Нетехнологические потери связаны с несанкционированным потреблением энергии. Это могут быть случаи, когда пользователи проводят незаконные подключения или используют электроэнергию без учета. В СНТ такие потери часто происходят в результате краж, подключений без должной регистрации, а также неконтролируемого потребления со стороны дачников.

Виды нетехнологических потерь:

Неучтенная электроэнергия – случаи, когда электроэнергия используется без учета показаний счетчиков или с изменением их показаний.
Кражи электроэнергии – нелегальные подключения, срезы проводов, обходы счетчиков.
Ошибки учета – технические ошибки при установке и обслуживании счетчиков, неправильная калибровка оборудования.

Для эффективного снижения потерь необходимо:

Использование кабелей с минимальными потерями, увеличение сечения проводников на длинных участках.
Модернизация трансформаторов и распределительных устройств, установка новых более эффективных моделей.
Установление контроля за состоянием электросетей с использованием современных технологий учета.
Реализация системы видеонаблюдения и контрольных точек для предотвращения несанкционированных подключений.

Общий подход к учету и снижению потерь должен быть комплексным, охватывая как технические, так и организационные аспекты работы с электросетями СНТ.

Учет сопротивления проводов и трансформаторов в расчетах

При расчете потерь электроэнергии в СНТ важно учитывать сопротивление проводов и трансформаторов, так как они непосредственно влияют на потери мощности. Каждый элемент в цепи вызывает падение напряжения, что приводит к дополнительным затратам энергии. Ошибки в расчетах могут привести к завышению или занижению реальных потерь, что в свою очередь влияет на экономику эксплуатации сети.

Для учета сопротивления проводов в расчетах необходимо учитывать несколько факторов:

Материал проводов: проводники из меди имеют меньшую сопротивляемость, чем из алюминия. Это значит, что при одинаковых сечениях медные провода будут вызывать меньшие потери.
Длина проводки: потери увеличиваются с ростом длины проводов. Для длинных участков сети требуется более толстый провод или увеличение напряжения для компенсации потерь.
Температурный коэффициент сопротивления: сопротивление проводника зависит от температуры. При повышении температуры сопротивление проводов растет, что может усилить потери в летний период.

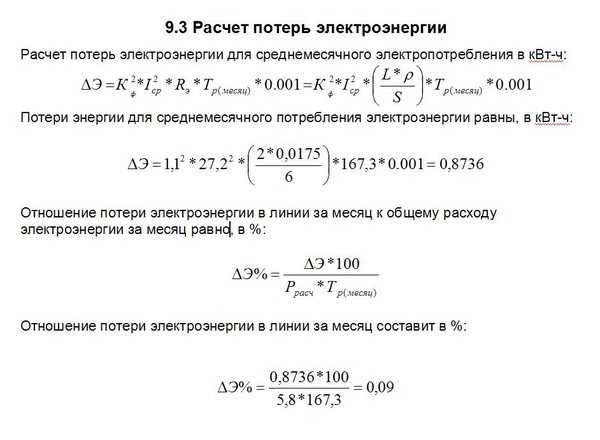

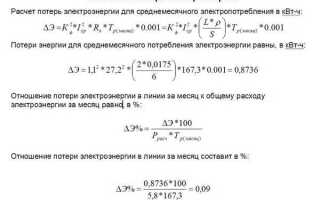

Пример расчета потерь на проводах:

Определите сопротивление проводника для выбранного материала, используя таблицы сопротивлений.
Рассчитайте ток, который протекает через провод, используя закон Ома (I = P / U), где P – мощность, U – напряжение.
Определите потери мощности на проводах, используя формулу: Pпотери = I² * R, где I – ток, R – сопротивление проводника.

Для учета потерь в трансформаторах необходимо учитывать:

Сопротивление обмоток: потери на сопротивлении обмоток трансформатора пропорциональны квадрату тока. Чем больше нагрузка на трансформатор, тем выше потери.
Магнитные потери: зависят от конструктивных особенностей трансформатора. Даже при идеальном сопротивлении обмоток потери в трансформаторе могут возникать из-за магнитных полей.
КПД трансформатора: для точного учета потерь нужно знать коэффициент полезного действия трансформатора. КПД зависит от его конструкции и нагрузки.

Для расчета потерь на трансформаторе используется следующая формула:

Определите потери в обмотках: Pпотери_обмоток = I² * Rобмотки.

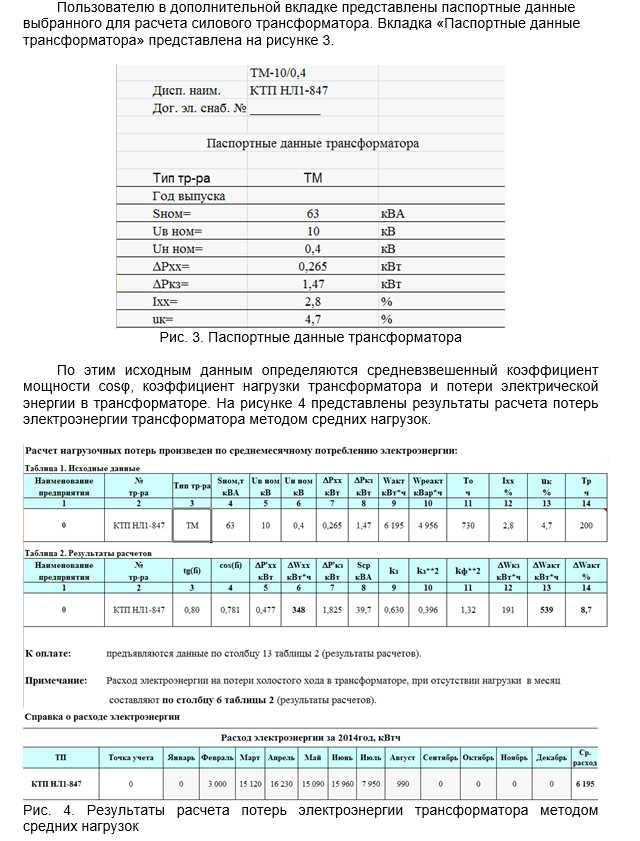

Для учета магнитных потерь можно использовать данные паспортных характеристик трансформатора, которые часто указываются в процентах от номинальной мощности.
Определите полные потери с учетом потерь в сердечнике и обмотках: Pпотери_трансформатора = Pпотери_обмоток + Pпотери_магнитные.

В результате, для точных расчетов потерь электроэнергии в СНТ необходимо учитывать не только сопротивление проводников, но и характеристики трансформаторов, так как это позволяет минимизировать потери и обеспечить стабильную работу сети.

Как учитывать температурные колебания для точности расчетов?

Основными факторами, которые следует учитывать, являются:

Температурный коэффициент сопротивления проводников. Сопротивление металлов, из которых сделаны проводники, увеличивается с ростом температуры. Например, для меди этот коэффициент составляет примерно 0.0039 на °C. Это значит, что с увеличением температуры сопротивление проводника будет расти, что ведет к увеличению потерь в виде тепла.
Температурные колебания в нагрузке. В зависимости от сезона и времени суток нагрузка в СНТ изменяется. Летнее время, как правило, характеризуется большим количеством пользователей, тогда как зимой нагрузки уменьшаются. Это также влияет на температуру проводников и, соответственно, на потери энергии.
Изменение характеристик изоляции. При изменении температуры может изменяться сопротивление изоляции кабелей. В холодную погоду изоляция может становиться более жесткой и трескаться, увеличивая вероятность утечек тока.

Для точных расчетов необходимо использовать следующие методы:

Корректировка сопротивления проводников. На основе температуры можно пересчитать сопротивление проводников для точных расчетов потерь. Формула для расчета будет выглядеть так:

R(T) = R(20°C) * (1 + α * (T - 20))

Где R(T) – сопротивление при температуре T, R(20°C) – сопротивление при 20°C, α – температурный коэффициент проводника, T – температура окружающей среды в °C.

Использование температурных поправок для потерь трансформаторов. В зависимости от температуры меняются параметры трансформаторов, такие как их эффективность и теплоотдача. Важно учитывать это при расчете потерь в трансформаторных подстанциях СНТ.
Прогнозирование температуры в разных сезонах. Для более точных расчетов стоит учитывать сезонные колебания температуры и применять их в расчетах. Для этого можно использовать исторические данные о температурных колебаниях в регионе.

Регулярный мониторинг температуры и оперативное внесение изменений в расчетные данные помогут снизить потери электроэнергии и обеспечить более стабильную работу сети. Важно помнить, что даже незначительные изменения температуры могут существенно повлиять на точность расчетов и эффективность системы в целом.

Влияние качества и длины проводки на потери энергии

Для обычных медных проводов сопротивление на единицу длины значительно ниже, чем у алюминиевых, что делает медь предпочтительнее, особенно для длинных участков. Однако использование медных проводов требует больших затрат, что нередко становится причиной выбора более дешевого, но менее эффективного алюминия.

Длина проводки оказывает прямое влияние на потери. Например, для проводника с сопротивлением 0,1 Ом на метр, при длине 100 метров, общее сопротивление составит 10 Ом. Для тока 10 А это вызовет потери мощности P = I²R = 10² × 10 = 1000 Вт, что значительная нагрузка на систему. С увеличением длины проводки, потери растут пропорционально.

Для минимизации потерь рекомендуется:

Использовать медные провода с оптимальным сечением, соответствующим токовой нагрузке, избегая излишне тонких проводников.
Применять проводку как можно короче, стараясь избегать длинных отрезков между источником и потребителем.
Если использование длинных проводников неизбежно, увеличить сечение проводки для уменьшения сопротивления и, соответственно, потерь.
Для дальних участков рекомендуется использовать проводку с более низким сопротивлением, такие как провода с многожильной медной жилой или специальные типы проводов, предназначенные для снижения потерь.

Соблюдение этих рекомендаций значительно повысит эффективность работы электроэнергетической сети СНТ и позволит избежать ненужных затрат на электроэнергию.

Роль оборудования в расчете потерь электроэнергии

Оборудование в СНТ играет ключевую роль в определении величины потерь электроэнергии. Оно включает в себя трансформаторы, линии электропередач, счетчики и защитные устройства, каждое из которых влияет на общий уровень потерь. Для точных расчетов важно учитывать их технические характеристики и состояние.

Трансформаторы, например, являются источником как активных, так и реактивных потерь. Основной параметр для расчета потерь в трансформаторах – это коэффициент трансформации и уровень нагрузки. При неполной загрузке трансформатора потери возрастают, так как избыточная энергия теряется в виде тепла.

Линии электропередач являются основным звеном, через которое электроэнергия передается от источника к потребителям. Потери на этих линиях обусловлены сопротивлением проводников, их длиной и материалом. Использование проводов с низким сопротивлением, таких как медь или алюминий высокого качества, позволяет минимизировать потери. Важную роль играет и напряжение, при котором происходит передача энергии: чем выше напряжение, тем ниже потери на линии.

Счетчики электроэнергии позволяют точно учитывать потребляемую энергию, но могут стать источником дополнительных потерь, если они установлены с ошибками в калибровке или работают с низким коэффициентом полезного действия. Регулярная поверка и настройка счетчиков помогает уменьшить погрешности в расчетах.

Защитные устройства, такие как автоматические выключатели и реле, также влияют на потери. При срабатывании защитных устройств происходит разрыв цепи, что может привести к краткосрочным потерям. Однако правильно настроенные устройства не только защищают оборудование, но и предотвращают более серьезные потери из-за перегрузок и коротких замыканий.

Для минимизации потерь необходимо регулярно проводить технические осмотры оборудования и поддерживать его в оптимальном состоянии. Важно учитывать возраст оборудования, так как с течением времени его эффективность снижается, что ведет к увеличению потерь. Правильное проектирование сети и выбор качественных материалов на стадии строительства также способствуют снижению потерь электроэнергии в долгосрочной перспективе.

Применение коэффициента мощности в СНТ для оценки потерь

Для оценки потерь электроэнергии в СНТ необходимо учитывать несколько факторов, среди которых важную роль играет именно КМ. Потери в проводах, трансформаторах и другом оборудовании увеличиваются пропорционально снижению коэффициента мощности. При низком значении КМ в сети возникает лишнее реактивное напряжение, которое не выполняет полезной работы, но создает дополнительную нагрузку на линии электропередач и трансформаторы, повышая потери.

Рекомендуемая величина КМ для большинства сельских и дачных сетей должна быть в пределах 0,9-1,0. Это обеспечит оптимальное распределение энергии и снизит потери в проводах и трансформаторах. Если значение коэффициента мощности в сети СНТ ниже 0,9, необходимо принять меры по его повышению. Для этого можно использовать компенсирующие устройства – конденсаторные батареи, которые повышают коэффициент мощности, уменьшая потери энергии.

Для эффективного управления потерями электроэнергии в СНТ важно проводить регулярные замеры коэффициента мощности на различных участках сети, особенно в периоды максимальных нагрузок. Это позволит своевременно обнаружить участки с низким КМ и внедрить корректирующие меры, такие как установка конденсаторов или замена старого оборудования, повышающего потери.

Рекомендации:

Поддерживайте коэффициент мощности на уровне 0,95-1,0 для минимизации потерь.
Используйте конденсаторные батареи для компенсации реактивной мощности при низком КМ.
Регулярно контролируйте КМ в критических точках сети, чтобы предотвратить перерасход электроэнергии.

Таким образом, правильное использование коэффициента мощности в СНТ позволяет значительно снизить потери электроэнергии и повысить общую эффективность работы сетевой инфраструктуры.

Влияние удаленности объектов от центра СНТ на потери электроэнергии

Удаленность объектов от центра СНТ оказывает прямое влияние на величину потерь электроэнергии. С увеличением расстояния от трансформаторной подстанции и распределительных щитов растет сопротивление проводов, что, в свою очередь, ведет к увеличению потерь. Основной фактор здесь – сопротивление проводников, которое пропорционально длине проводки. При удалении объектов более чем на 1 км от центра СНТ потери могут достичь 5-10% от общего объема потребляемой энергии.

Для снижения потерь электроэнергии необходимо оптимизировать трассировку линий электропередач, минимизируя длину проводов и, соответственно, сопротивление. Применение более толстых проводников также позволяет сократить потери, но это требует дополнительных затрат на материалы. Альтернативный вариант – использование кабелей с более низким сопротивлением, таких как медные проводники, но и их стоимость значительно выше.

Одним из эффективных решений является установка распределительных подстанций на разных участках СНТ, что позволит уменьшить расстояние до потребителей. Однако такая мера увеличивает стоимость инфраструктуры и требует дополнительного обслуживания. Оптимальный подход – комбинированное использование более эффективных проводников и локальных подстанций в местах с наибольшей удаленностью объектов.

Другим важным аспектом является учет нагрузки на линии. Чем меньше мощность, потребляемая на удаленных участках, тем менее критично воздействие сопротивления проводов. Поэтому важно точно рассчитывать потребление электроэнергии на каждом участке и проводить балансировку нагрузки по линии, чтобы избежать перегрузок и минимизировать потери.

Таким образом, удаленность объектов от центра СНТ напрямую влияет на эффективность распределения электроэнергии, и принятие решений по оптимизации проводки, выбору материалов и установке дополнительных подстанций может существенно сократить потери и повысить энергоэффективность всего СНТ.

Методика учета потерь при разных режимах работы электрических сетей СНТ

1. Потери в зависимости от типа нагрузки

Для учета потерь важно различать режимы с малой и высокой нагрузкой. При малой нагрузке (например, ночью или в межсезонье) потери в сети могут быть минимальными. Однако, при пиковых нагрузках, например, в летний сезон, потери резко возрастают из-за увеличения тока в проводах и трансформаторах. Важно учитывать изменение сопротивления проводников при изменении температуры, что также влияет на потери энергии.

2. Потери на участке от трансформатора до потребителя

На этом участке потери напрямую зависят от сечения кабеля и его длины. Чем больше расстояние от трансформатора до потребителя, тем выше потери. Рекомендуется использовать кабели с меньшим сопротивлением, а также организовывать сети таким образом, чтобы минимизировать длину линии. В случае большого числа подключений рекомендуется устанавливать дополнительные трансформаторы, чтобы снизить нагрузку на основные линии и уменьшить потери.

3. Потери при эксплуатации в условиях переменной нагрузки

Когда нагрузка на сеть изменяется, важно учитывать влияние этого на динамику потерь. В СНТ часто встречаются резкие колебания нагрузки в зависимости от времени суток или сезона. Например, в летний период интенсивное использование электричества на дачах может привести к значительному увеличению потерь в сети. Для эффективного учета необходимо моделировать потери в сети в зависимости от предполагаемой динамики потребления в течение суток или месяца.

4. Применение учета в реальном времени

Для точного расчета потерь целесообразно использовать системы автоматического учета электроэнергии. Они позволяют отслеживать потребление в реальном времени, что дает возможность оперативно реагировать на изменения в режиме работы сети и корректировать параметры трансформаторов или проводников. Это позволяет минимизировать потери и повысить надежность снабжения.

5. Определение эффективных методов оптимизации потерь

В условиях СНТ оптимизация потерь может быть достигнута с помощью следующих методов:

Использование проводников с низким сопротивлением и меньшими потерями на больших расстояниях;
Установка распределительных трансформаторов на нескольких участках для снижения нагрузки на основные линии;
Регулярная проверка состояния проводников и оборудования с целью предотвращения ненужных потерь, вызванных коррозией или механическими повреждениями;
Использование систем управления нагрузкой, чтобы перераспределить потребление между участками сети, снижая пики нагрузок.

6. Рекомендации по регулярному мониторингу

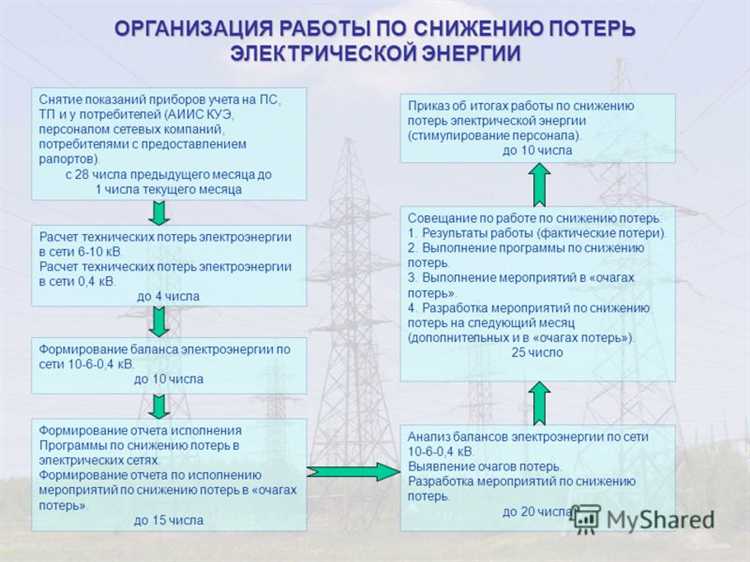

Для постоянного контроля потерь рекомендуется проводить регулярные измерения и анализы потерь на различных участках сети, особенно на участках с высокой нагрузкой. Это позволяет выявлять потенциально уязвимые места сети и оперативно решать проблемы, связанные с высокими потерями.

Вопрос-ответ:

Что такое потери электроэнергии в СНТ и почему их важно учитывать?

Потери электроэнергии в СНТ — это та энергия, которая теряется при передаче электричества по проводам, в основном из-за сопротивления материалов проводников, повреждений или недостаточной мощности трансформаторов. Это важно учитывать, потому что чрезмерные потери могут приводить к увеличению счетов за электроэнергию и, в худшем случае, к техническим сбоям в электросетях СНТ.

Как рассчитывается величина потерь электроэнергии на уровне СНТ?

Для расчета потерь используют несколько методов, но чаще всего применяется формула, основанная на законе Ома для проводников. Потери можно рассчитать по формуле: Потери = I² * R, где I — это сила тока, а R — сопротивление проводников. Также принимаются во внимание такие факторы, как длина проводов, их сечение и тип материала. Кроме того, учитывается напряжение и мощность трансформаторов в сети СНТ.

Какие факторы влияют на размер потерь в СНТ?

На потери электроэнергии влияет несколько факторов. Это, в первую очередь, качество проводников (материал, сечение, длина), а также состояние трансформаторов и других элементов сети. Чем старше оборудование, тем выше вероятность потерь. Важным фактором является и нагрузка на сеть: если СНТ использует энергию неравномерно, то потери будут значительно выше в периоды пиковых нагрузок.

Можно ли уменьшить потери электроэнергии в СНТ?

Да, есть несколько способов снижения потерь. Это замена старых проводов на более качественные, увеличение сечения проводников, улучшение состояния трансформаторов и другой техники. Также может помочь правильное распределение нагрузки по времени, чтобы избежать пиковых значений. Кроме того, следует регулярно проверять и обслуживать электросеть, устраняя возможные неисправности.

Как потери электроэнергии в СНТ влияют на конечную стоимость электроэнергии для дачников?

Потери электроэнергии напрямую влияют на стоимость, которую платят потребители. Чем выше потери, тем больше электроэнергии нужно потребить для того, чтобы обеспечить нужное количество энергии в сети. Это влечет за собой дополнительные расходы для владельцев дач, поскольку расходы на компенсацию потерь закладываются в общий тариф. Поэтому сокращение потерь помогает снизить затраты на электроэнергию для всех членов СНТ.
