Многожильные провода отличаются высокой гибкостью и устойчивостью к вибрациям, что делает их популярными в распределительных щитах, автомобилях, промышленной автоматике и бытовой электрике. Однако при соединении таких проводов важно учитывать особенности их структуры: из-за множества тонких жил возможна потеря контакта, перегрев и даже возгорание при неправильной стыковке.
Простой скрутки недостаточно – она не обеспечивает долговременного надежного контакта, особенно при переменных нагрузках. Прессовка с использованием наконечников – наиболее распространённый метод, позволяющий создать прочное и устойчивое соединение. При этом важно использовать соответствующий сечению провода наконечник и подходящий кримпер с контролем усилия обжима.
Альтернативный способ – пайка, особенно если важно минимизировать переходное сопротивление. Однако пайка требует тщательной зачистки, флюса без кислотных примесей и последующей термоусадки для защиты от коррозии. Такой метод подходит для стационарных соединений, где отсутствуют вибрации и механические нагрузки.
Также применяется винтовое или клеммное соединение с использованием пружинных клемм WAGO или аналогов. Оно позволяет быстро монтировать провода без пайки и обжима. Важно следить, чтобы жилы не распушались и были полностью зажаты внутри клеммы – рекомендуется предварительная опрессовка гильзами.
Подготовка жил к соединению: снятие изоляции и скрутка

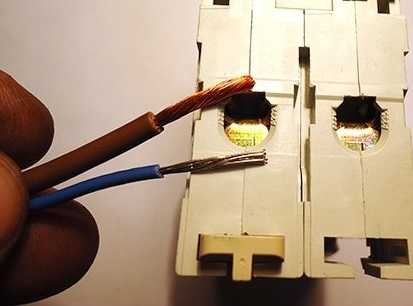

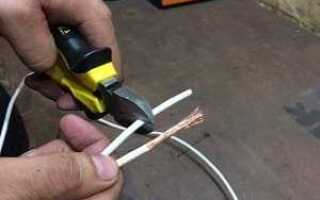

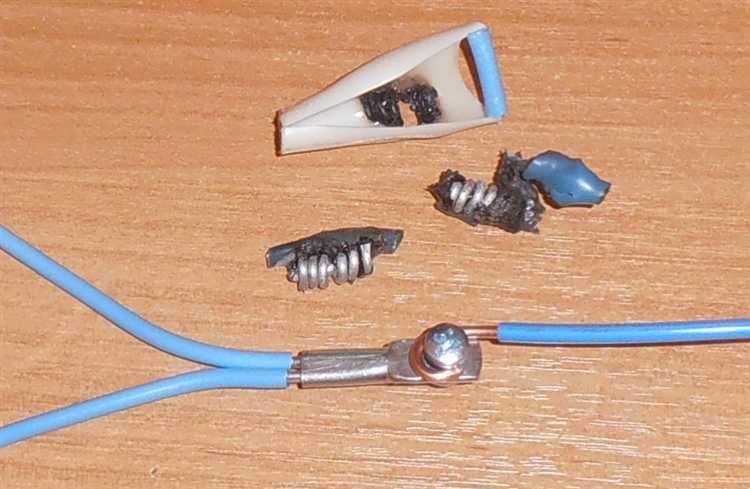

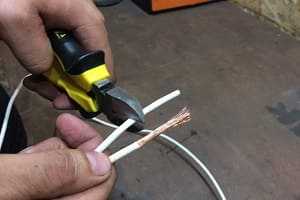

Перед соединением многожильных проводов необходимо точно снять изоляцию, не повредив токопроводящие жилы. Используй только инструменты с регулировкой усилия: автоматические стрипперы или бокорезы с ограничителем. Рекомендуемая длина зачистки – 10–12 мм. При зачистке ножом риск повредить жилы возрастает, поэтому такой метод допустим только при отсутствии специализированных инструментов.
После снятия изоляции проверь, чтобы не было надрезов или частично обломанных проволок. Повреждённые жилы снижают проводимость и могут привести к перегреву соединения.

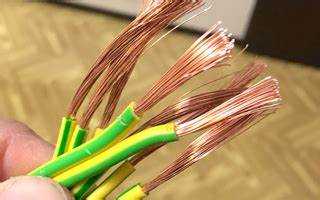

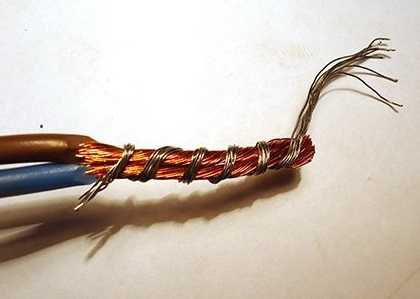

Скрутка выполняется только по направлению часовой стрелки. Жилы выравниваются и плотно скручиваются до однородного состояния. Количество витков – минимум пять на длину скрутки. Допускается лёгкое поджатие пассатижами для уплотнения, но без деформации проводников.
Нельзя соединять алюминиевые и медные жилы напрямую – это вызывает гальваническую коррозию. Используй переходные клеммы или специальные соединители. Также запрещено скручивать провода с лаковой изоляцией без её удаления – ток не пойдёт.
Правильная подготовка жил – основа надёжного и безопасного соединения. Игнорирование этих требований приводит к повышенному сопротивлению, искрению и пожароопасности.
Применение клеммных колодок для бытовых соединений
Клеммные колодки обеспечивают быстрое и безопасное соединение многожильных проводов без пайки и скруток. Для бытового применения чаще всего используют винтовые, пружинные и рычажковые клеммы.

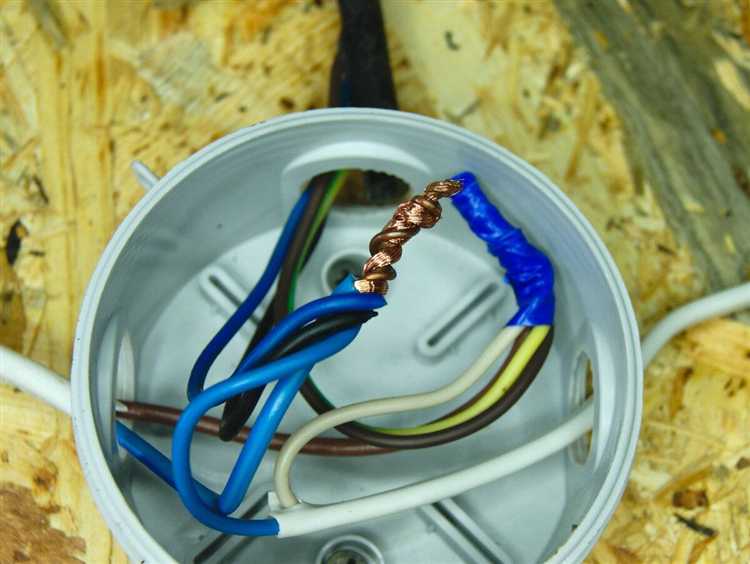

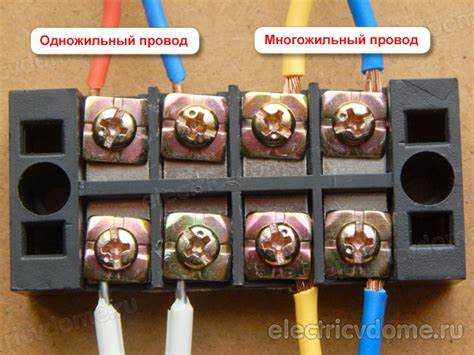

Винтовые клеммы подходят для проводов сечением до 6 мм². Перед подключением обязательно нужно установить наконечники НШВИ, иначе при затягивании винта жилы могут повреждаться или ломаться. Такой тип клемм удобен в распределительных коробках, где нет вибраций и требуется жесткое соединение.
Пружинные клеммы обеспечивают автоматическую фиксацию жил за счёт встроенной стальной пружины. Подходят для сечений от 0.5 до 2.5 мм². Применяются при монтаже осветительных групп и розеток. Для многожильных проводов обязательна зачистка изоляции на 10–12 мм и установка наконечников.
Рычажковые клеммы позволяют многократное соединение и отсоединение без инструмента. Поддерживают медные жилы сечением до 4 мм². Рекомендуются для временных подключений, например, при подключении бытовой техники, а также в местах с ограниченным доступом.
Клеммные колодки допускаются к установке в негорючих распределительных коробках. Необходимо соблюдать температурный диапазон эксплуатации, указанный производителем (обычно от -40°C до +85°C). Не используйте клеммы с повреждённым корпусом или ослабленным механизмом зажима.
При выборе клеммной колодки учитывайте материал проводников (медь или алюминий), сечение и условия эксплуатации. Никогда не соединяйте алюминиевые и медные провода напрямую – используйте клеммы с пастой, предотвращающей электрохимическую коррозию.
Использование пайки при ремонте электропроводки
Пайка обеспечивает надежный и долговечный электрический контакт между многожильными проводами, но требует строгого соблюдения технологии. При ремонте электропроводки методом пайки важно учитывать тип проводов, особенности их изоляции и условия эксплуатации.
Перед пайкой необходимо тщательно очистить жилы от окислов и загрязнений. Для этого используется мелкозернистая наждачная бумага или специальная щетка. Поверхность должна быть блестящей и однородной. Обязательна предварительная лужение жил припоем с канифолью или флюсом без кислотных добавок – это предотвращает дальнейшую коррозию.
Оптимальная температура жала паяльника – 350–400 °C. При более низкой температуре пайка будет некачественной, при превышении – возможно повреждение изоляции и перегрев меди. Время контакта жала с проводами не должно превышать 3–5 секунд. Перегрев приводит к хрупкости спая и нарушению структуры провода.
После пайки место соединения обязательно изолируется. Для этого используется термоусадочная трубка с коэффициентом сжатия 2:1 или 3:1. Допускается применение ПВХ-изоляции, но только при отсутствии термоусадки. Изоляция должна перекрывать не менее 10 мм провода с каждой стороны от места спайки.
Пайка запрещена в распределительных коробках и розетках по правилам ПУЭ, если отсутствует дополнительное механическое крепление проводов. Также пайка не допускается в цепях с переменными нагрузками, так как спай может треснуть при регулярной вибрации или нагреве.
Рекомендуется использовать припой на основе олова с добавкой меди или серебра – такие составы обеспечивают высокую проводимость и устойчивость к термическим нагрузкам. Обычные свинцово-оловянные припои менее устойчивы к термоциклированию и подвержены растрескиванию.
При пайке алюминиевых проводов требуется специальный флюс и припой с добавками, обеспечивающими сцепление с оксидной пленкой. Однако предпочтительнее соединять алюминий и медь через переходные клеммы или болтовое соединение.
Соединение с помощью обжимных гильз и кримпера
Обжимные гильзы обеспечивают надежное электрическое и механическое соединение многожильных проводов, предотвращая ослабление контакта и перегрев. Метод подходит для постоянных соединений, особенно в условиях вибрации и повышенных токов.
- Гильзы изготавливаются из меди, алюминия или лужёной меди. Для медных проводов предпочтительны медные гильзы, для алюминиевых – алюминиевые.
- Используется кримпер с соответствующими матрицами (оправками), обеспечивающими необходимую силу и форму обжима.
- Перед обжимом необходимо снять изоляцию на длину, равную глубине гильзы. Провода вставляются до упора без скрутки жил.
- Обжим производится с одного или нескольких усилий в зависимости от длины гильзы. Каждую зону нужно обжать отдельно при помощи метки на матрице.
- После обжима соединение проверяется на прочность: при умеренном усилии провода не должны выскальзывать.
- Дополнительно рекомендуется надевать термоусадочную трубку, чтобы изолировать место соединения и предотвратить коррозию.
Не допускается:
- Использование гильз, не соответствующих по диаметру сечению проводов.
- Применение плоскогубцев вместо кримпера – приводит к неполному контакту и перегреву соединения.
- Обжим окисленных проводов – перед соединением жилы нужно зачистить до блеска.
Соединение гильзами особенно эффективно в распределительных коробках, щитах и при сборке кабельных трасс, где важна долговечность и безопасность.
Особенности соединения алюминиевых и медных проводов
Контакт между медью и алюминием приводит к электрохимической коррозии. При наличии влаги на границе металлов образуется гальваническая пара, ускоряющая окисление алюминия. Это вызывает рост переходного сопротивления и нагрев соединения, вплоть до оплавления изоляции и возгорания.
Прямое скручивание медного и алюминиевого проводников запрещено. Для их безопасного соединения необходимо использовать промежуточный элемент из нейтрального металла, например, латунную гильзу или клемму WAGO, предназначенную для разнородных проводников.
Допустимо применение болтовых зажимов с разделяющей шайбой, исключающей прямой контакт. Также используются специальные клеммные блоки с пастой, предотвращающей окисление и улучшающей контакт. Паста на основе графита или технического вазелина заполняет микрополости и вытесняет влагу.
Соединение через опрессовку возможно только при наличии биметаллической гильзы, где каждый металл контактирует со своим. Перед установкой важно тщательно зачистить жилы, удалить оксидную пленку с алюминия и нанести контактную пасту.
Согласно ПУЭ, при эксплуатации соединений Cu–Al следует проводить периодический контроль, особенно в распределительных коробках. Ослабление контакта может происходить из-за различной степени термического расширения металлов, что требует регулярной протяжки клемм.
Применение самозажимных клемм WAGO в распределительных коробках
Самозажимные клеммы WAGO обеспечивают надежное соединение многожильных проводов без необходимости использования инструментов для опрессовки или пайки. Их конструкция позволяет выполнять быстрый монтаж с минимальным риском повреждения жил. Корпус выполнен из негорючего пластика, что соответствует требованиям пожарной безопасности.
Распределительные коробки, оборудованные клеммами WAGO, выигрывают за счет компактности соединений – каждая клемма занимает минимум пространства, что упрощает укладку проводов и снижает вероятность коротких замыканий. Модель 221-413, например, рассчитана на провода сечением от 0,14 до 4 мм², обеспечивая широкий диапазон применения в бытовых и промышленных системах.
При монтаже следует контролировать, чтобы оголенный участок жилы не превышал максимальную длину, указанную производителем (обычно до 12 мм), для гарантии качественного контакта. Для многожильных проводов важно обеспечить правильную опрессовку и при необходимости использовать предварительную обработку жил – скрутку или залуживание не обязательны, что ускоряет работы.
Эксплуатация клемм WAGO допускается при температуре от -40°С до +105°С, что позволяет использовать их в различных климатических условиях. В распределительных коробках с высокой влажностью рекомендуется выбирать модели с защитой IP20 и выше, чтобы исключить коррозию контактов.
Для увеличения срока службы соединений и предотвращения ослабления контакта периодически проверяйте состояние клемм и не допускайте перегрузок по току, указанным в технической документации (например, 32 А для серии 221). Соблюдение этих правил повышает надежность электросети и упрощает техническое обслуживание.
Изоляция соединений: выбор материалов и проверка надёжности
Правильный выбор изоляционных материалов критичен для долговечности и безопасности многожильных соединений. Оптимальными считаются термоусадочные трубки с толщиной стенки от 0,8 до 1,5 мм, обеспечивающие плотное прилегание и защиту от влаги и механических воздействий. Альтернативой служат специализированные электроизоляционные ленты с высокой диэлектрической прочностью не менее 20 кВ/мм и устойчивостью к температуре от -40 до +105 °C.
Перед нанесением изоляции соединение следует тщательно очистить от окислов и обезжирить спиртом, что предотвращает появление коррозии и улучшает адгезию материалов. Для обеспечения влагозащиты важно применять материалы с классом защиты не ниже IP67, особенно в условиях повышенной влажности или внешних воздействий.
Проверка надёжности изоляции включает визуальный контроль отсутствия трещин и разрывов, а также измерение сопротивления изоляции мегомметром с напряжением 500 В. Допустимые значения сопротивления должны превышать 10 МОм. При необходимости следует провести испытания на прочность механического сцепления, проверяя устойчивость изоляции к сдвигу и скручиванию без разрушения.
В местах с повышенной температурой или вибрацией рекомендуется использовать комбинированные методы – термоусадочные трубки с клеевым слоем, дополненные изоляционной лентой с усиленными защитными характеристиками. Это обеспечивает максимальную стойкость соединений и снижает риск коротких замыканий.
Вопрос-ответ:
Какие существуют основные методы соединения многожильных проводов?
Основные способы соединения многожильных проводов включают скрутку, пайку, использование клеммников и сварку. Скрутка – самый простой вариант, который подходит для временных соединений, но не всегда обеспечивает надежность. Пайка обеспечивает прочное и долговечное соединение с хорошей проводимостью, однако требует специальных инструментов. Клеммники позволяют быстро и удобно соединять провода без дополнительных усилий, а сварка применяется в промышленных условиях для особо надежных соединений.
Почему скрутка многожильных проводов считается ненадежным способом соединения?
Скрутка проводов может со временем ослабнуть из-за вибраций, механических нагрузок или коррозии. При этом контакт между жилами ухудшается, что приводит к повышенному сопротивлению, нагреву и возможному короткому замыканию. Кроме того, при недостаточно плотной скрутке существует риск искрения. Поэтому для постоянных или ответственных соединений рекомендуется использовать более надежные методы, например, пайку или клеммники.
Как правильно подготовить многожильный провод для пайки?
Перед пайкой необходимо очистить жилы от изоляции и окислов, чтобы обеспечить хороший контакт с припоем. Обычно жилы аккуратно скручивают, затем обезжиривают спиртом или специальным раствором. При необходимости используется флюс, который улучшает растекание припоя и предотвращает окисление. После нагрева паяльником к жиле подносят припой, который должен равномерно покрыть все жилы, обеспечивая надежное и проводящее соединение.
В каких случаях предпочтительно использовать клеммники для соединения многожильных проводов?
Клеммники чаще всего применяют при монтаже электрических щитов, бытовых приборов и в ситуациях, когда требуется быстрое и удобное подключение без пайки. Они удобны тем, что обеспечивают надежный контакт, легко разбираются и повторно используются. Это особенно полезно в сервисных работах и там, где возможно частое изменение конфигурации проводки. При этом важно выбирать клеммники, подходящие по сечению проводов, чтобы избежать плохого контакта и нагрева.
