Как узнать мощность импульсного трансформатора

Для расчёта мощности импульсного трансформатора необходимо учитывать несколько ключевых факторов, таких как частота импульсов, напряжение и ток на выходе. Мощность трансформатора напрямую зависит от характеристик нагрузки и параметров магнитной системы. При проектировании трансформатора важно точно определить рабочие параметры, чтобы избежать перегрева и недостаточной мощности.

Основной метод расчёта мощности импульсного трансформатора – это вычисление на основе пикового тока, который трансформатор должен выдерживать, и рабочего напряжения. Для импульсных трансформаторов также важно учитывать коэффициент заполнения импульса, который влияет на величину эффективного тока. Этот коэффициент определяет, сколько времени импульс будет находиться в активной фазе относительно периода сигнала.

Важную роль в расчёте играет также потери в сердечнике и потери в проводниках. Чтобы избежать перегрева, трансформатор должен быть спроектирован с учётом максимальных значений этих потерь. Например, для трансформаторов с частотой выше 20 кГц важно учитывать эффект насыщения сердечника и влияние паразитных ёмкостей обмоток.

Определение мощности на основе номинального тока

Для расчёта мощности импульсного трансформатора по номинальному току используется стандартная формула: P = U × I, где P – мощность в ваттах, U – напряжение, I – номинальный ток.

Однако для импульсных трансформаторов важно учитывать, что максимальная мощность трансформатора может значительно отличаться от номинальных значений, так как импульсный ток может иметь пиковые значения, превышающие среднее. Поэтому для более точного расчёта мощности необходимо учитывать коэффициент мощности (cos φ) и характеристики тока, которые могут варьироваться в зависимости от нагрузки и частоты импульсов.

Для определения мощности на основе номинального тока важно знать рабочее напряжение трансформатора и его номинальный ток, который обычно указан в технической документации устройства. Мощность можно также определить с учётом следующих факторов:

Реактивная мощность – если трансформатор работает на индуктивной нагрузке, необходимо учитывать фазовый сдвиг между током и напряжением.
Частота импульсов – чем выше частота, тем меньшее значение имеет средняя мощность, так как ток изменяется с высокой скоростью.

Таким образом, точный расчёт мощности на основе номинального тока требует учёта особенностей работы трансформатора в реальных условиях эксплуатации, а не только номинальных характеристик. Мощность можно рассчитать с учётом пиковых значений тока, что даёт более точную оценку для импульсных трансформаторов.

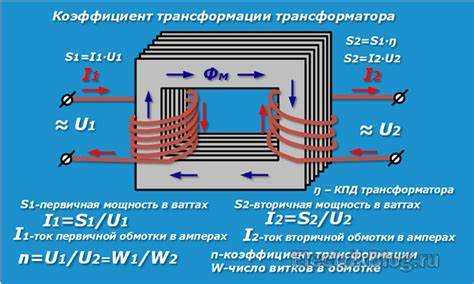

Роль коэффициента трансформации в расчёте мощности

При определении мощности импульсного трансформатора, коэффициент трансформации помогает прогнозировать, какое напряжение и ток будут на выходе при заданных параметрах входного сигнала. В случае, когда трансформатор работает с постоянной мощностью, увеличение коэффициента трансформации приводит к увеличению выходного напряжения, но снижает выходной ток. Это важный момент при проектировании цепей, где важна как мощность, так и её распределение.

Мощность трансформатора можно рассчитать, используя формулу: P = U * I, где P – мощность, U – напряжение, I – ток. Коэффициент трансформации влияет на величины этих параметров, и поэтому его точное определение критично для обеспечения требуемой мощности на выходе. Например, если требуется высокая выходная мощность при низком токе, то следует выбирать трансформатор с большим коэффициентом трансформации.

Для импульсных трансформаторов, помимо значения коэффициента трансформации, важно учитывать частотный диапазон работы. Низкая частота трансформации может снижать эффективность преобразования, а высокие частоты – увеличивать потери на вихревые токи и паразитные ёмкости. Поэтому при расчёте мощности необходимо учитывать не только коэффициент трансформации, но и специфику работы на импульсах.

Влияние сопротивления нагрузки на мощность трансформатора

Сопротивление нагрузки оказывает прямое влияние на мощность, которую импульсный трансформатор может передавать. Это связано с тем, что трансформатор работает по принципу передачи энергии от первичной обмотки к вторичной через магнитное поле. Сопротивление нагрузки определяет, сколько энергии может быть использовано, и влияет на эффективность работы устройства.

Основные аспекты воздействия сопротивления нагрузки на мощность трансформатора:

Сила тока: При увеличении сопротивления нагрузки ток, протекающий через вторичную обмотку, уменьшается. Это снижает мощность, передаваемую нагрузке, поскольку мощность зависит от произведения тока и напряжения.
Напряжение на нагрузке: С увеличением сопротивления на нагрузке, напряжение на ней также растет, что может привести к перегрузке трансформатора, если его параметры не рассчитаны на такие колебания.
Потери на сопротивлении: Чем выше сопротивление нагрузки, тем больше потерь происходит на самом трансформаторе. Это снижает общую эффективность системы, особенно при высоких сопротивлениях.

Для корректной работы импульсного трансформатора важно учитывать оптимальное сопротивление нагрузки, чтобы не нарушить баланс между подачей энергии и её потреблением. Важно, чтобы сопротивление нагрузки соответствовало номинальным параметрам трансформатора.

Рекомендации:

Для точной настройки сопротивления необходимо проводить испытания с различными значениями нагрузки, чтобы определить наилучшие параметры для конкретной схемы.
Не следует превышать рекомендованные значения сопротивления, указанные в технических характеристиках трансформатора, так как это может привести к его перегреву и поломке.
Для повышения эффективности можно использовать схемы с регулируемыми сопротивлениями, что позволит изменять характеристики в зависимости от условий эксплуатации.

Оптимизация сопротивления нагрузки помогает поддерживать стабильную работу трансформатора и предотвращать перегрузки, что существенно продлевает срок службы устройства.

Методы измерения мощности на выходе трансформатора

Для точного измерения мощности на выходе импульсного трансформатора применяют несколько методов, в зависимости от типа сигнала и требуемой точности.

1. Использование осциллографа и токоизмерительных шунтов

Этот метод широко используется для измерения мощности в импульсных трансформаторах. Для начала нужно измерить амплитуду тока, проходящего через нагрузку, с помощью токоизмерительного шунта. Затем на осциллографе фиксируют форму тока и напряжения. После этого рассчитывают активную мощность, используя формулу:

P = U * I * cos(φ),

где U – напряжение на нагрузке, I – ток через нагрузку, φ – фазовый сдвиг между током и напряжением.

2. Измерение с помощью ваттметра

Для измерения активной мощности на выходе трансформатора можно использовать ваттметр, подключенный к нагрузке. Важно выбрать модель, подходящую для измерений переменного тока с высокой частотой. Ваттметр измеряет мощность, учитывая фазовый сдвиг между током и напряжением, что дает точное значение мощностей в реальных условиях работы.

3. Метод использования дифференциального трансформатора тока

Для получения точных данных на высоких частотах применяют дифференциальные трансформаторы тока. Этот метод позволяет отслеживать изменения в магнитном потоке и вычислять мощность с высокой точностью. Применение этого подхода особенно эффективно в случаях, когда трансформатор работает в высокочастотных режимах.

4. Использование цифровых измерительных приборов

Цифровые измерители мощности, специально предназначенные для работы с импульсными сигналами, могут автоматически производить расчеты, учитывая все параметры сигнала. Эти приборы позволяют получить точные данные по мощности в реальном времени, минимизируя человеческий фактор.

При выборе метода важно учитывать рабочие характеристики трансформатора, включая частоту сигнала, тип нагрузки и требуемую точность измерений. Для большинства применений комбинация осциллографа и токоизмерительного шунта дает наилучшие результаты.

Как учесть потери в сердечнике и проводах при расчёте мощности

При расчёте мощности импульсного трансформатора важно учитывать потери в сердечнике и проводах, так как они напрямую влияют на эффективность устройства и его тепловыделение.

Потери в сердечнике

Основными причинами потерь в сердечнике являются вихревые токи и гистерезис. Чтобы минимизировать их, необходимо учитывать следующие параметры:

Материал сердечника: Выбор материала с низкими потерями на вихревые токи (например, ферриты или порошковые композиты) снижает потери на 30-40% по сравнению с традиционными магнитными материалами.
Частота работы: Чем выше частота работы трансформатора, тем больше потери на вихревые токи. Для высокочастотных трансформаторов используют сердечники с более высоким магнитным сопротивлением.
Гистерезис: Выбирайте материалы с низким гистерезисом, например, низкокарбоновые стали или ферриты. Это снижает потерю энергии при переключении магнитного поля.

Для расчёта потерь в сердечнике можно использовать следующие формулы:

Потери на вихревые токи: Wv = k * f² * Bmax² * V, где k – коэффициент материала, f – частота работы, Bmax – максимальная индукция, V – объём сердечника.
Потери на гистерезис: Wh = k’ * f * Bmax^2 * V, где k’ – коэффициент материала для гистерезиса.

Потери в проводах

Потери в проводах связаны с сопротивлением проводников и их температурным коэффициентом. Важно учитывать следующие аспекты:

Материал проводников: Для минимизации потерь предпочтительнее использовать медные или серебряные провода. Медные провода имеют меньшее сопротивление по сравнению с алюминиевыми, что снижает потери.
Сечение проводников: Увеличение сечения проводников снижает их сопротивление, что помогает уменьшить потери. Важно, чтобы проводники были достаточно толстыми для тока, но не избыточными для упрощения конструкции.
Частота тока: При высокочастотной работе возникают дополнительные потери из-за кожного эффекта, когда ток проходит только по внешним слоям провода. Для уменьшения этого эффекта используйте многожильные провода или провода с высокой проводимостью в условиях высоких частот.

Для расчёта потерь в проводах применяют формулу для постоянного тока:

Потери в проводе: P = I² * R, где I – ток, R – сопротивление провода, которое можно рассчитать по формуле R = ρ * l / A, где ρ – удельное сопротивление материала, l – длина провода, A – его сечение.

Компенсация потерь

Для компенсации потерь важно учитывать следующие параметры:

Увеличение размера сердечника для уменьшения магнитных потерь.
Использование проводников с меньшими потерями, особенно для высокочастотных применений.
Правильный выбор частоты работы для оптимизации сердечника и проводников.

Правильный расчёт потерь в сердечнике и проводах позволяет повысить эффективность импульсного трансформатора и снизить его тепловое выделение, что увеличивает срок службы устройства.

Использование данных о частоте импульсов для расчёта мощности

P = V_peak × I_peak × Duty Cycle × f

где V_peak и I_peak – пиковое напряжение и ток, Duty Cycle – коэффициент скважности, а f – частота импульсов. Коэффициент скважности определяется как отношение времени, в течение которого сигнал остаётся на высоком уровне, к полному периоду сигнала.

Для точных расчётов необходимо учитывать не только пиковые значения, но и потери в сердечнике трансформатора, которые зависят от частоты. На высоких частотах потери могут существенно увеличиться из-за эффекта Гистерезиса и вихревых токов, что потребует корректировки в расчетах.

Важно, чтобы частота импульсов не превышала рабочий диапазон трансформатора, иначе можно столкнуться с перегревом и снижением эффективности. При проектировании также учитываются физические ограничения, такие как пропускная способность магнитопровода и максимальная плотность тока.

Для повышения точности можно использовать измерения на реальной нагрузке, чтобы учесть все факторы, влияющие на преобразование энергии.

Практические рекомендации по выбору трансформатора в зависимости от мощности

При выборе импульсного трансформатора важно учитывать несколько ключевых факторов, влияющих на его мощность. Во-первых, важно точно определить необходимую выходную мощность, исходя из требований устройства, в котором будет использоваться трансформатор. Например, для питания электронных устройств с малым током потребности в мощности будут меньше, чем для промышленного оборудования.

Основным параметром, который нужно учитывать при выборе трансформатора, является максимальная выходная мощность, выраженная в ваттах (Вт). Она рассчитывается с учетом максимальной нагрузки устройства. Чтобы выбрать правильный трансформатор, необходимо учесть пиковые значения тока и напряжения, которые может потреблять оборудование при максимальной нагрузке.

Важным моментом является также расчет запаса мощности. Обычно рекомендуется выбирать трансформатор с запасом на 20–30% выше, чем требуемая мощность. Это обеспечит надежную работу трансформатора в условиях переменных нагрузок и повысит его срок службы. Если трансформатор работает на предельных значениях мощности, он быстрее выйдет из строя из-за перегрева.

Кроме того, нужно обратить внимание на коэффициент полезного действия (КПД) трансформатора. Чем выше КПД, тем меньше тепла выделяется при передаче энергии, что позволяет уменьшить размеры теплоотводных элементов и улучшить общую эффективность системы.

Для импульсных трансформаторов важно учитывать частоту работы. Она напрямую влияет на выбор материала для сердечника. Например, для высокочастотных импульсных трансформаторов применяют ферритовые сердечники, в то время как для низкочастотных могут быть использованы железные сердечники. Выбор материала сердечника влияет на потери в трансформаторе и его способность работать при высокой мощности.

При работе с большими токами и напряжениями важно учитывать параметры изоляции трансформатора. Изоляция должна соответствовать рабочему напряжению и обеспечивать защиту от коротких замыканий и перегрузок. Выбор изоляционного материала также зависит от рабочих температур и условий эксплуатации.

Для повышения надежности работы системы стоит использовать трансформаторы с защитой от перегрева, например, с термовыключателями или термостатами. Это защитит устройство от повреждений в случае перегрева трансформатора в условиях повышенной нагрузки.

Вопрос-ответ:

Как правильно определить мощность импульсного трансформатора?

Для определения мощности импульсного трансформатора нужно учитывать несколько факторов: первичное и вторичное напряжение, а также токи на этих обмотках. Мощность трансформатора можно рассчитать по формуле P = U * I, где P – это мощность, U – напряжение, а I – ток. Важно помнить, что для импульсных трансформаторов важен коэффициент мощности и возможные потери на высоких частотах. Поэтому иногда используют дополнительные параметры, такие как рабочий цикл и частота, чтобы получить более точную картину.

Какие особенности нужно учитывать при расчете мощности для импульсного трансформатора в схемах с высокой частотой?

При работе с импульсным трансформатором на высоких частотах необходимо учитывать такие параметры, как индуктивность, сопротивление, а также потери на частотах. Высокая частота может привести к дополнительным потерям из-за эффекта кожаного эффекта и магнитных потерь в сердечнике трансформатора. Расчёт мощности в этом случае включает не только ток и напряжение, но и влияние этих потерь на эффективность работы трансформатора.

Что такое коэффициент мощности и как он влияет на определение мощности импульсного трансформатора?

Коэффициент мощности (КП) – это величина, отражающая соотношение активной мощности и полной мощности, потребляемой трансформатором. В импульсных трансформаторах этот показатель может быть ниже из-за особенностей работы на переменных токах и частотах. Чем ниже коэффициент мощности, тем больше реальная мощность, которую трансформатор должен обеспечивать для эффективной работы. Поэтому при расчете мощности важно учитывать этот коэффициент, чтобы избежать недооценки реальных требований к трансформатору.

Как частота импульсов влияет на мощность трансформатора?

Частота импульсов напрямую влияет на потери в трансформаторе. Чем выше частота, тем больше потерь в виде тепла из-за сопротивления проводников и потерь в сердечнике. Для более точного расчёта мощности импульсного трансформатора важно учитывать частоту работы и её влияние на эти потери. При высоких частотах трансформатор должен быть спроектирован с учётом этих дополнительных факторов, иначе его эффективность значительно снизится.

Как учесть потери в трансформаторе при расчете его мощности?

Потери в трансформаторе могут возникать по нескольким причинам: потери на высоких частотах в сердечнике, потери на проводниках (кожаный эффект), а также токи потерь в самом трансформаторе. Чтобы правильно учесть эти потери, необходимо применять более сложные расчёты, включающие коэффициент мощности и частоту работы устройства. Также могут быть использованы различные методы моделирования, которые позволяют точнее предсказать реальные потери при разных режимах работы трансформатора.

Как правильно вычислить мощность импульсного трансформатора?

Мощность импульсного трансформатора можно рассчитать, учитывая несколько факторов: его напряжение и ток, а также коэффициент полезного действия. Начнем с того, что мощность трансформатора определяется как произведение напряжения на ток. Формула для расчета будет следующей: P = U × I, где P — мощность, U — напряжение, I — ток. Чтобы учесть особенности импульсного характера работы трансформатора, важно также учитывать его коэффициент полезного действия (КПД), который зависит от частоты импульсов и других характеристик. Для точного расчета могут понадобиться дополнительные параметры, такие как индуктивность, сопротивление обмоток и т.д. Поэтому важно точно знать все характеристики трансформатора для получения корректного результата.

Что нужно учитывать при выборе трансформатора для импульсных источников питания?

При выборе трансформатора для импульсных источников питания важно учитывать несколько параметров. Во-первых, это мощность, которая должна быть достаточной для всех подключенных устройств. Во-вторых, следует обратить внимание на рабочее напряжение и ток, которые могут сильно колебаться в процессе работы импульсного источника. Также важным параметром является частота импульсов, потому что трансформаторы для таких источников питания часто работают на высоких частотах, и это влияет на их конструкцию и выбор материалов. Особое внимание стоит уделить коэффициенту трансформации, который должен быть подобран в зависимости от выходного напряжения, необходимого для питания нагрузки. Не менее важно учитывать и конструктивные особенности трансформатора, такие как теплоотвод, и особенности его работы в импульсном режиме.
