Какие требования предъявляются к пустотелым изолирующим штангам

Пустотелые изолирующие штанги применяются для работы под напряжением в распределительных и магистральных сетях, включая оперативные переключения и аварийные отключения. Их основное назначение – обеспечение электрической и механической защиты персонала при выполнении манипуляций с токоведущими элементами. В связи с этим к конструкции и материалам таких штанг предъявляются повышенные требования.

Основу штанги составляет диэлектрическая трубка, как правило, выполненная из стеклопластика на основе эпоксидных смол. Диаметр, толщина стенки и длина определяются расчетной электрической прочностью и механической нагрузкой. Прочность на изгиб должна составлять не менее 700 Н, при этом допустимое отклонение прямолинейности – не более 3 мм на метр длины. Электрическая прочность при воздействии напряжения промышленной частоты должна быть не ниже 100 кВ/м, при отсутствии пробоя и частичных разрядов.

Внешнее покрытие – полиуретановое или аналогичное защитное напыление – обязано обеспечивать стойкость к УФ-излучению, влаге и перепадам температур от −40 до +50 °C. Поверхность штанги должна быть шероховатой для надежного удержания в перчатках и исключения соскальзывания. Электроизоляционные свойства контролируются по нормам ГОСТ 20494, включая испытания в условиях повышенной влажности и загрязнённой атмосферы.

Каждая штанга обязана иметь маркировку с указанием номинального напряжения, года выпуска, производителя и номера партии. Также необходимо наличие ограничителя глубины погружения, исключающего контакт с проводниками вне рабочей зоны. Конструкция штанги должна исключать капиллярное проникновение влаги внутрь трубы, особенно при эксплуатации в дождливую погоду.

Материалы, допускаемые для изготовления изолирующих штанг

Для производства пустотелых изолирующих штанг применяются композитные материалы, обеспечивающие высокие диэлектрические характеристики, устойчивость к атмосферным воздействиям и механическую прочность. Основное внимание уделяется стеклопластикам на основе эпоксидных и полиэфирных смол, армированных непрерывным стекловолокном.

Допускается использование следующих материалов:

Материалы должны соответствовать требованиям ГОСТ 28779 и МЭК 60855-1 по электрической прочности, влагостойкости и стойкости к трекингу. Применение металлических элементов внутри изоляционной части недопустимо. Особое внимание уделяется адгезии между сердечником и внешним защитным покрытием – расслоение при климатических испытаниях исключает применение изделия.

Минимальные механические характеристики при изгибе и сжатии

Пустотелые изолирующие штанги должны обеспечивать надежную механическую прочность при воздействии изгибающих и сжимающих нагрузок. Эти характеристики строго регламентированы нормативной документацией и проверяются в ходе типовых испытаний.

• Минимальное значение прочности при изгибе для штанг длиной до 1,5 м должно составлять не менее 500 Н. Для изделий длиной свыше 1,5 м – не менее 700 Н.
• Максимальный прогиб при нагрузке на изгиб не должен превышать 30 мм для штанг длиной до 2 м. При этом не допускается появление трещин, расслоений и остаточной деформации.
• Сжимающая нагрузка, при которой начинается необратимая деформация, должна быть не ниже 1000 Н. Это значение обеспечивает устойчивость при эксплуатации в вертикальном положении.
• При осевом сжатии допускается укорочение не более чем на 1% от номинальной длины. Нарушение геометрии цилиндрической формы недопустимо.
• Равномерность распределения нагрузки по длине штанги критична: отклонение более чем на 10% приводит к браковке изделия.

Испытания на изгиб и сжатие проводятся при температуре от -25°C до +55°C с учетом влияния влажности. Материал сердечника и защитного покрытия должен сохранять механическую стабильность в указанных пределах.

Параметры электрической прочности в сухих и влажных условиях

Электрическая прочность пустотелых изолирующих штанг зависит от влажности окружающей среды и конструкции изделия. В сухих условиях показатель пробивного напряжения не должен быть ниже 250 кВ/м длины изоляционной части. При испытаниях импульсным напряжением с фронтом 1,2 мкс и временем спада 50 мкс, допустимая величина импульса составляет не менее 550 кВ для штанг длиной до 2,5 м.

Во влажной среде требуемая электрическая прочность уменьшается. Для условий с относительной влажностью 98% и температурой 20 ± 2 °C, пробивное напряжение должно быть не ниже 180 кВ/м. Поверхность штанги при этом предварительно смачивается распылённой водой в течение 1 минуты с расходом 0,5 л/м². Испытания проводятся не ранее чем через 3 минуты после окончания смачивания.

Повышенное значение токопроводимости воды (не выше 100 мкСм/см) строго контролируется. Нарушение этого параметра приводит к искажению результатов. Для оценки стойкости к загрязнению применяют солевой туман (NaCl 5 г/л), при котором значение электрической прочности должно сохраняться не ниже 150 кВ/м.

Рекомендуется использовать штанги с наружным защитным покрытием, обладающим гидрофобными свойствами. Такие материалы, как эпоксидные композиты с наполнителями на основе кремнезема, демонстрируют стабильные характеристики при многократном чередовании сухих и влажных циклов, с отклонением пробивного напряжения не более ±5% от номинального значения.

Контроль соответствия осуществляется методом ступенчатого повышения напряжения с шагом 10 кВ и выдержкой на каждом уровне по 60 секунд. Отсутствие пробоя или коронного разряда является обязательным условием соответствия изделия нормативам.

Устойчивость к воздействию ультрафиолетового излучения и осадков

Пустотелые изолирующие штанги эксплуатируются в условиях длительного воздействия солнечного излучения, дождя, снега и града. Материалы внешней оболочки обязаны обладать стойкостью к ультрафиолетовому (УФ) излучению с длиной волны 280–400 нм. Для этого применяются эпоксидные и полиэфирные композиты, модифицированные УФ-стабилизаторами и светопоглотителями.

Проверка устойчивости проводится по методике ГОСТ Р 55191, включающей циклическое воздействие УФ-ламп и увлажнения в течение не менее 1000 часов. Допустимое снижение механической прочности после испытаний – не более 10%, изменение электроизоляционных характеристик – не более 5% от исходных значений.

Не допускается растрескивание, отслаивание или меловение поверхности. Поверхность штанги должна сохранять однородность и гидрофобность, подтверждаемую капельным методом – угол смачивания после испытаний не менее 90°.

Рекомендуется использовать наружное покрытие с кремнийорганическими компонентами, обеспечивающими устойчивость к осадкам с pH в диапазоне от 4 до 9 и предотвращающими водонакопление на поверхности.

При выборе изделий необходимо требовать наличие протоколов климатических испытаний, в том числе на воздействие комбинированных факторов – УФ, термоциклирования и водонасыщения.

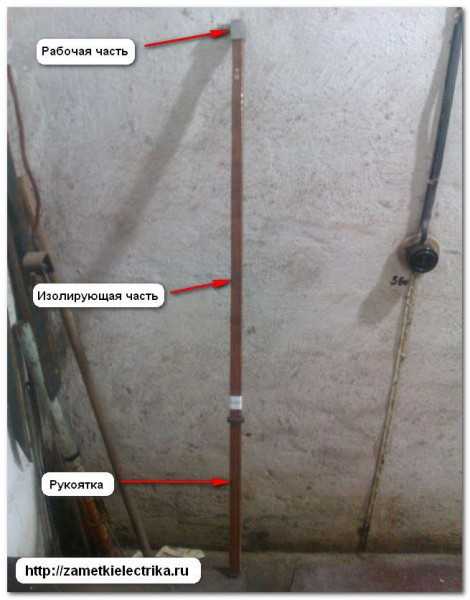

Требования к конструкции рукоятки и рабочей части штанги

Рукоятка штанги должна иметь нескользящую поверхность с рельефной или шершавой фактурой для обеспечения надежного хвата в перчатках. Длина рукоятки должна составлять не менее 500 мм, что гарантирует безопасную дистанцию между руками оператора и токоведущими частями. Диаметр рукоятки должен обеспечивать удобный охват и быть в пределах 30–45 мм.

Рабочая часть штанги обязана иметь гладкую, герметичную внешнюю поверхность без пор и повреждений, обеспечивающую высокие диэлектрические свойства. Длина рабочей части подбирается в зависимости от номинального напряжения оборудования, но не менее 1 метра для установок до 35 кВ. Материал – электроизоляционная стеклопластиковая трубка с плотностью не ниже 1,8 г/см³ и водопоглощением не более 1,0% по массе.

Переход между рукояткой и рабочей частью должен быть плавным, без резких перепадов по диаметру, чтобы исключить накопление влаги и загрязнений. Внутренняя полость штанги должна быть герметично закрыта с обоих концов во избежание проникновения влаги, что критически важно для сохранения изоляционных характеристик.

Штанга обязана выдерживать механическую нагрузку на изгиб не менее 100 Н при прогибе до 100 мм без появления трещин или деформаций. Конструкция должна исключать наличие металлических включений в зоне изоляции. Все соединения рабочих насадок выполняются через изолирующий переходник с надежной фиксацией, исключающей люфт и самопроизвольное отсоединение.

Порядок проведения испытаний на соответствие нормативам

Испытания пустотелых изолирующих штанг проводятся в специализированных лабораториях, оснащённых оборудованием для высоковольтных испытаний и измерения электроизоляционных параметров. Перед началом проверки изделие осматривается на отсутствие механических повреждений и дефектов, влияющих на качество изоляции.

Первый этап – проверка электрической прочности при напряжении, указанном в нормативной документации (обычно 20-30 кВ для штанг среднего класса). Испытательное напряжение подаётся в течение 1 минуты, при этом отсутствуют пробои и устойчивые токи утечки, превышающие 1 мкА на метр длины штанги.

Далее проводится измерение сопротивления изоляции. Значение должно превышать 1000 МОм при температуре 20±5 °C и влажности не выше 65%. Используется мегаомметр с напряжением 1000 В. Результаты фиксируются в протоколе испытаний с указанием времени измерения и условий окружающей среды.

Испытания на механическую прочность включают нагрузку на изгиб и удар. Прогиб под нагрузкой не должен превышать 1% длины штанги, а после воздействия ударной нагрузки не допускается появление трещин и нарушение изоляции.

Для подтверждения стойкости к воздействию атмосферных факторов проводится испытание на влагопоглощение: штанга выдерживается в камере с влажностью 95% при температуре 40 °C в течение 72 часов. После этого повторяется измерение сопротивления изоляции, которое не должно снижаться более чем на 15% от исходного значения.

Результаты каждого этапа сравниваются с нормативными требованиями, указанными в ГОСТ или ТУ на конкретный тип штанг. Несоответствующие образцы подлежат доработке или списанию.

Маркировка, хранение и транспортировка изолирующих штанг

Изолирующие штанги должны иметь четкую и стойкую маркировку, обеспечивающую идентификацию изделия и контроль соответствия стандартам. На каждой штанге указывают:

• название или логотип производителя;
• гарантированное напряжение изоляции;
• дата изготовления;
• номер партии или серийный номер;
• максимально допустимая рабочая нагрузка;
• указание на соответствие нормативным требованиям (ГОСТ, ТУ).

Маркировка наносится методом лазерной гравировки или стойкой печати, исключающей стирание при эксплуатации и воздействии внешних факторов.

Для хранения изолирующих штанг обязательны следующие условия:

• температура окружающей среды от -40°С до +40°С;
• отсутствие прямого солнечного излучения и источников тепла;
• защита от механических повреждений – штанги размещают на специальных подставках или в упаковке, предотвращающей деформацию;
• влажность не выше 80%, без конденсата;
• избегать контакта с агрессивными химическими веществами.

При транспортировке необходимо:

1. обеспечить фиксацию штанг для предотвращения смещения и ударов;
2. использовать упаковочные материалы, исключающие повреждения изоляционного покрытия;
3. предотвратить контакт с острыми предметами и абразивными поверхностями;
4. обозначить груз как хрупкий и чувствительный к воздействию влаги;
5. соблюдать температурный режим, аналогичный условиям хранения.

Несоблюдение требований к маркировке, хранению и транспортировке снижает эксплуатационные характеристики и повышает риск отказов при работе с высоковольтным оборудованием.

Вопрос-ответ:

Какие основные характеристики должны иметь пустотелые изолирующие штанги для безопасной работы?

Пустотелые изолирующие штанги должны обладать высокой электрической прочностью, надежной механической прочностью и устойчивостью к воздействию атмосферных условий. Материал штанги должен обеспечивать изоляцию от высокого напряжения, а конструкция — предотвращать проникновение влаги и загрязнений внутрь полости. Кроме того, важна легкость изделия для удобства эксплуатации и предотвращения усталости оператора.

Каковы требования к материалам, из которых изготавливают пустотелые изолирующие штанги?

Материалы должны иметь высокий уровень диэлектрических свойств, быть устойчивыми к механическим нагрузкам и температурным перепадам. Обычно используют стеклопластики или полимеры, которые не теряют своих изоляционных характеристик при длительном использовании на открытом воздухе. Также материалы должны быть стойкими к ультрафиолетовому излучению и химическим веществам, с которыми штанги могут контактировать.

Каким образом проверяют качество пустотелых изолирующих штанг перед эксплуатацией?

Проверка включает визуальный осмотр на наличие трещин и повреждений, а также испытания на электрическую прочность, когда изделие подвергается напряжению выше рабочего уровня для выявления дефектов изоляции. Кроме того, выполняются механические испытания на прочность и гибкость, чтобы убедиться, что штанга выдержит эксплуатационные нагрузки без деформаций и разрушений. Такие проверки проводятся регулярно для подтверждения безопасности использования.

Почему важна герметичность пустотелых штанг и как она достигается?

Герметичность предотвращает попадание влаги и загрязнений внутрь полости, что могло бы снизить изоляционные свойства и привести к короткому замыканию или поражению током. Для обеспечения герметичности используют специальные уплотнительные материалы и конструкции, а также технологию сварки или склеивания швов. В некоторых моделях применяют внутреннее давление или заполнение газом для поддержания внутренней среды и предотвращения конденсации.

Как влияет конструкция пустотелой штанги на её удобство использования?

Конструкция определяет вес, баланс и прочность штанги. Пустотелая форма уменьшает массу изделия, что облегчает управление и снижает усталость оператора при длительной работе. Хорошо продуманная эргономика и распределение веса позволяют эффективно выполнять манипуляции на высоте и в сложных условиях. При этом конструкция должна сохранять необходимый уровень надежности и безопасности.
