Внутренние откосы после установки оконных блоков требуют тщательной отделки – не только с эстетической точки зрения, но и для обеспечения герметичности, теплоизоляции и долговечности конструкции. Штукатурка используется как основной способ выравнивания и защиты откосов от перепадов температуры и влаги, особенно в зонах примыкания к раме.
Для внутренних откосов применяются гипсовые, цементные или известково-цементные составы. Гипсовая штукатурка обеспечивает гладкую поверхность, быстро схватывается и подходит для сухих помещений. Она легко наносится и шлифуется, но требует стабильного уровня влажности и защиты от конденсата. Цементные смеси прочнее и влагоустойчивее, подходят для откосов в зонах с возможным образованием конденсата, но сложнее в нанесении и дольше высыхают.
Толщина штукатурного слоя на откосах обычно составляет 10–30 мм, при этом важно соблюдать уклон откоса: внутренние откосы выполняются с расширением внутрь помещения – это снижает теплопотери и способствует лучшему освещению. Перед нанесением штукатурки основание очищается от пыли, старых остатков монтажной пены и обрабатывается грунтовкой с глубоким проникновением. В зонах стыков с рамой рекомендуется применять армирующую ленту или уголки с сеткой.
Работы выполняются при температуре не ниже +5 °C, с обязательным контролем за влажностью воздуха и отсутствием сквозняков. После высыхания штукатурку можно шпаклевать и окрашивать. Для повышения теплоизоляционных характеристик дополнительно используют стартовые составы с перлитом или пеностеклом, особенно в угловых и холодных зонах.
Выбор типа штукатурки для внутренних откосов
Для оштукатуривания внутренних откосов применяются три основных типа составов: цементные, гипсовые и известковые. Каждый вариант имеет чёткую зону применения, связанную с особенностями помещения и характеристиками оконного проёма.
Цементные штукатурки подойдут для откосов в помещениях с повышенной влажностью – ванных комнатах, кухнях, подсобках. Они устойчивы к воздействию влаги и механическим нагрузкам, но требуют более длительного высыхания и дают усадку. Для повышения пластичности рекомендуется добавление пластификаторов или использование готовых цементно-песчаных смесей с модифицирующими добавками.
Гипсовые смеси подходят для сухих помещений с постоянной температурой. Они легко наносятся, быстро схватываются и не дают усадки. Однако контакт с влагой приводит к разрушению слоя, поэтому их не применяют на кухнях и в санузлах. Лучше выбирать составы с мелкой фракцией наполнителя – они дают более гладкую поверхность, пригодную под покраску или обои.
Известковые штукатурки обладают антисептическими свойствами, препятствуют развитию плесени. Их используют в жилых зонах с хорошей вентиляцией. Они менее прочные по сравнению с цементными, но более паропроницаемые. Чаще применяются в старых домах с кирпичными или известковыми стенами.
При выборе смеси учитывается не только тип помещения, но и материал оконного блока. Для пластиковых конструкций с высоким уровнем герметичности лучше использовать гипсовые составы с низкой теплопроводностью. В домах с деревянными окнами можно применять известковые или цементно-известковые смеси – они более совместимы с натуральными материалами.
Толщина откоса также влияет на выбор. Для тонких слоёв (до 10 мм) предпочтительны гипсовые смеси, обеспечивающие ровную поверхность без растрескивания. При необходимости выравнивания значительных перепадов лучше использовать цементные составы, способные держать слой до 30 мм без армирования.

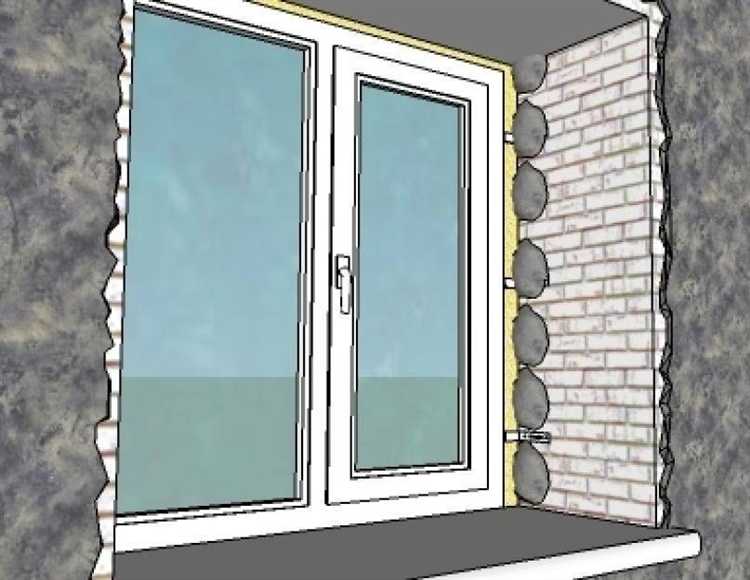

Подготовка оконного проёма перед нанесением штукатурки
Удалить остатки старой отделки, выступающие элементы монтажной пены, загрязнения и пыль. Проверить геометрию проёма – углы должны быть прямыми, поверхность без значительных перепадов.
При наличии трещин или сколов – расширить их шпателем и заполнить ремонтным составом. После высыхания зачистить поверхность наждачной сеткой или теркой.
Основание должно быть сухим. При повышенной влажности штукатурка отслаивается. Проверить плотность прилегания монтажной пены к откосу, при необходимости – вырезать и заменить проблемные участки.
Гладкие бетонные поверхности обработать грунтовкой с кварцевым наполнителем или насечкой. Кирпич и пористые блоки – универсальным составом глубокого проникновения.

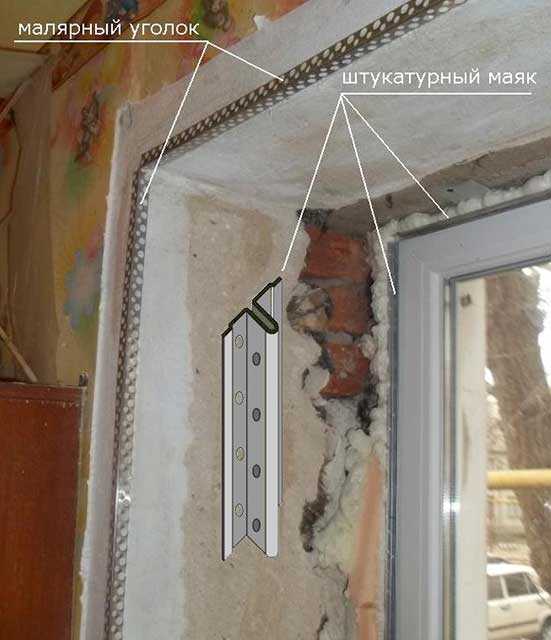

Установить маяки с точным выравниванием по уровню. Расстояние между ними – не более 30 см от углов откоса. Закрепить перфорированные уголки на внешние углы с помощью шпаклёвки или клея для армирования. Проверить вертикаль и горизонталь уровнем.
Наклеить малярную ленту по периметру рамы, чтобы избежать загрязнения стекла и профиля. Утеплительные ленты и герметики при необходимости заменить перед началом штукатурных работ.
Требования к составу штукатурной смеси для откосов
Для формирования откосов внутри помещений применяются штукатурные составы с определёнными характеристиками. Смесь должна обеспечивать хорошую адгезию к основанию, минимальную усадку и стойкость к образованию трещин.
Основной компонент – цемент марки не ниже М400. Он обеспечивает прочность покрытия и устойчивость к механическим нагрузкам в зоне оконного проёма.
Заполнитель – просеянный кварцевый песок с фракцией не более 1,5 мм. Более крупные зерна повышают риск появления раковин и снижают качество финишной поверхности.
Пластификаторы необходимы для улучшения удобоукладываемости. Подойдут добавки на основе лигносульфонатов или поликарбоксилатов. Их дозировка не должна превышать 0,3% от массы вяжущего.
Модификаторы против растрескивания – микроволокно (полипропиленовое или стеклянное) в дозировке 0,6–0,9 кг на 1 м³ смеси. Они компенсируют усадочные напряжения в процессе высыхания.
Водоудерживающие добавки препятствуют преждевременному испарению влаги, что особенно важно при нанесении на бетонные или кирпичные поверхности. Рекомендуется использовать метилцеллюлозу в концентрации до 0,2%.
Плотность готовой смеси в затворённом состоянии – от 1400 до 1600 кг/м³. При более высокой плотности увеличивается нагрузка на конструкции, при меньшей – ухудшается прочность.
Время жизни раствора – не менее 60 минут при температуре +20 °C. Это позволяет выполнять обработку углов и сопряжений без спешки.
Содержание солей (в том числе сульфатов и хлоридов) – минимальное. Их избыток вызывает коррозию металлических элементов в зоне откосов (например, армирующих уголков).
Для влажных помещений дополнительно применяется гидрофобизатор на основе кремнийорганических соединений. Он снижает водопоглощение без ухудшения паропроницаемости.
Техника нанесения штукатурки на вертикальные и горизонтальные поверхности откосов
Перед началом работы необходимо установить маяки. Для вертикальных поверхностей откосов применяют металлические или пластиковые профили, которые выставляются строго по уровню с шагом 30–35 см от края откоса. Для горизонтальных (верхних) поверхностей используют деревянные рейки или тот же профиль, закреплённый с учётом строго горизонтального положения. Глубина слоя определяется перепадом между плоскостью стены и рамой окна, но не должна превышать 30 мм за один проход.
Приготовление раствора – только порционно, с учётом времени жизни смеси (обычно не более 60 минут). Для цементно-песчаных составов соотношение компонентов: цемент М400 – 1 часть, просеянный песок – 3 части, вода добавляется до консистенции густой сметаны. Температура воздуха – от +5 до +25 °C, влажность – не выше 80%.

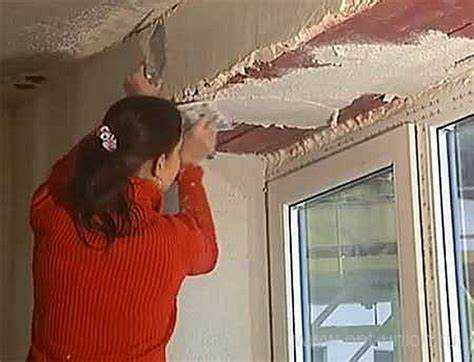

Нанесение на вертикальные участки выполняется снизу вверх. Штукатурка накладывается кельмой или шпателем широкими мазками, после чего разглаживается правилом, опираясь на маяки. Каждый слой – не толще 10–15 мм. При необходимости многослойного выравнивания предыдущий слой должен схватиться, но не полностью высохнуть – оптимально 4–6 часов при нормальной температуре.
Горизонтальные поверхности обрабатываются аналогично, но с учётом направления снизу вверх при нанесении раствора. Важно не допускать образования наплывов: излишки раствора сразу удаляются, поверхность выравнивается движением от края откоса к внутреннему углу.

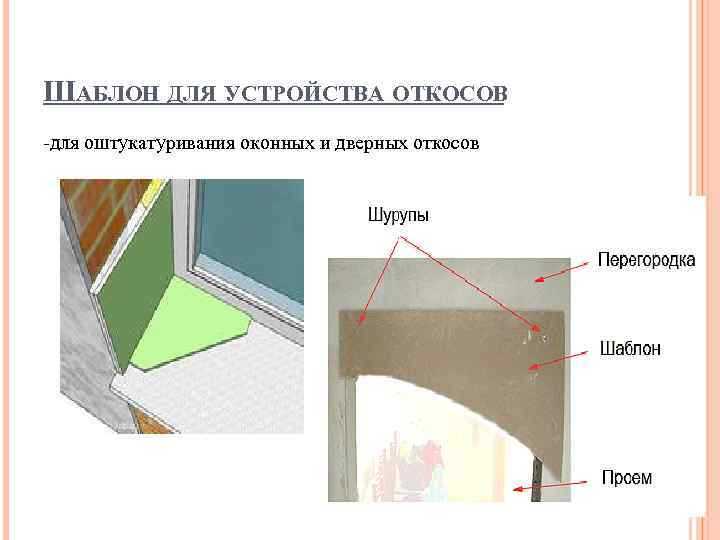

После частичного схватывания (примерно через 40–50 минут) проводится предварительное заглаживание. Для этого используется пластиковая или металлическая тёрка. Углы формируются малкой под 90° либо с закладкой уголка, если требуется чёткое геометрическое оформление.
Финишная затирка выполняется после начала кристаллизации раствора – когда поверхность уже не липнет, но ещё поддаётся обработке. Сильно впитывающие основания (газобетон, пеноблок) перед началом работ грунтуются глубокопроникающим составом не менее чем за 4 часа до штукатурки.
Особенности выравнивания углов и примыканий при оштукатуривании откосов
При формировании внутренних откосов особое внимание требуется уделить углам и примыканиям к оконной раме и стенам. Точное выведение этих участков определяет не только внешний вид, но и стойкость покрытия.
Внутренние и внешние углы выравниваются с использованием уголков из перфорированного алюминия или ПВХ. Металлические варианты подходят для цементных смесей, пластиковые – для гипсовых. Уголок устанавливается на свеженанесённую штукатурку с лёгким вдавливанием, затем дополнительно фиксируется правилом и подравнивается по плоскости.
Примыкание к оконной раме требует проклейки специальной уплотнительной ленты с малярным фартуком. Это предотвращает растрескивание штукатурки в зоне стыка. Лента приклеивается до начала работ, затем после нанесения и выравнивания раствора фартук удаляется, обеспечивая ровную линию сопряжения.
Контроль геометрии ведётся с использованием угольника и уровня. Внешние углы должны формироваться строго под 90°, иначе при дневном освещении откосы будут выглядеть деформированными. Внутренние углы должны быть прямыми не только визуально, но и по факту, чтобы избежать напряжений в материале.
Толщина слоя на примыканиях не должна превышать основной плоскости более чем на 2–3 мм. Иначе возможна усадка и отслоение в зоне контакта. Для гипсовых смесей оптимально работать послойно: черновое нанесение с предварительным армированием стеклосеткой, затем финишное выравнивание с точной протяжкой по маякам.
Ошибки на углах и примыканиях ведут к образованию трещин, отколам и перекосам. Предварительная разметка, чёткий выбор материалов и соблюдение последовательности работ исключают подобные дефекты.
Ошибки при штукатурке откосов и способы их устранения
Некачественная штукатурка откосов приводит к быстрому растрескиванию, отслоению и ухудшению внешнего вида. Основные ошибки и методы их исправления:
- Неподготовленная поверхность. Пыль, грязь и остатки старого покрытия снижают адгезию.
- Очистить откосы до прочного основания, удалить пыль влажной губкой или щеткой.
- Обработать грунтовкой глубокого проникновения для улучшения сцепления.
- Неровное нанесение штукатурки. Толстый слой вызывает трещины, тонкий – не маскирует дефекты.
- Наносить смесь слоями по 5-10 мм, давая каждому просохнуть перед следующим.
- Использовать направляющие маячки для ровной поверхности.
- Неправильный выбор смеси. Использование цементной штукатурки на гипсокартонных откосах приводит к отслоению.
- Для гипсокартона применять гипсовые составы с повышенной пластичностью.
- Для бетонных и кирпичных поверхностей использовать цементно-песчаные смеси с добавками против усадки.
- Слишком быстрое высыхание. Быстрая потеря влаги вызывает микротрещины.
- При жаре и сухом воздухе увлажнять поверхность через 2-3 часа после нанесения.
- Избегать сквозняков во время сушки.
- Отсутствие армирования. На углах без армирующей сетки появляются трещины и сколы.
- Углы укреплять серпянкой или пластиковыми уголками до нанесения основного слоя.
- Неаккуратное заглаживание. Грубая поверхность требует дополнительной шлифовки.
- Использовать металлические шпатели и полутерок для равномерного выравнивания.
- После подсыхания провести финишное шлифование мелкой шкуркой.
Вопрос-ответ:
Какая штукатурка лучше всего подходит для внутренних откосов окон?
Для внутренних откосов обычно выбирают цементно-песчаную или гипсовую штукатурку. Гипсовая штукатурка хорошо подходит для помещений с нормальным уровнем влажности, она легко наносится и быстро сохнет. Цементно-песчаная смесь более устойчива к влаге, поэтому подойдет для кухонь и ванных комнат. Также важен правильный выбор по фактуре — поверхность должна быть гладкой и ровной, чтобы обеспечить хороший внешний вид и удобство последующей отделки.
Как подготовить поверхность откосов перед нанесением штукатурки?
Сначала необходимо очистить откосы от пыли, грязи и старых отделочных материалов. Если на поверхности есть трещины или неровности, их стоит заделать и выровнять. Рекомендуется обработать поверхность грунтовкой — она улучшит сцепление штукатурки с основанием и уменьшит впитываемость. После высыхания грунтовки можно наносить штукатурный раствор, следя за равномерностью слоя и толщиной, обычно не более 10–15 мм за один проход.
Можно ли использовать готовые сухие смеси для штукатурки внутренних откосов, или лучше делать раствор самостоятельно?
Готовые сухие смеси часто удобнее, так как они уже сбалансированы по составу и быстро готовятся к использованию — достаточно добавить воду. Это помогает избежать ошибок с пропорциями, что влияет на качество и прочность покрытия. С другой стороны, самостоятельное приготовление раствора позволяет подобрать состав под конкретные условия, например, добавить пластификаторы или другие добавки. Однако для обычных условий готовые смеси подходят отлично и экономят время.
Как ухаживать за штукатуркой на внутренних откосах, чтобы она служила дольше?
После нанесения штукатурку следует защищать от механических повреждений и излишней влажности. В первые дни рекомендуется избегать сквозняков и резких перепадов температуры, чтобы покрытие не потрескалось. После полного высыхания лучше покрыть поверхность финишной отделкой, например, краской или декоративной штукатуркой, которая защитит от пыли и загрязнений. Если появляются мелкие трещины, их нужно своевременно заделывать, чтобы не допустить разрушения слоя.
Загрузка...
