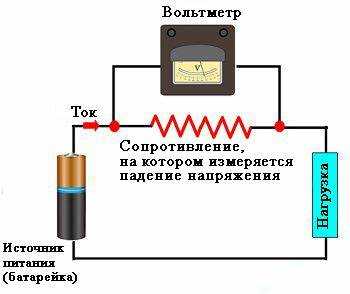

Внутреннее сопротивление вольтметра – критически важная характеристика, определяющая точность измерений. При измерении напряжения прибор включается параллельно участку цепи. Если его внутреннее сопротивление низкое, он начинает потреблять заметный ток, искажающий реальное напряжение в цепи. Это особенно существенно при работе с высокоомными источниками сигнала или чувствительной электроникой.
Оптимальное внутреннее сопротивление вольтметра должно превышать сопротивление объекта измерения как минимум в 10 раз. Для цифровых вольтметров характерны значения от 10 МОм и выше. Это обеспечивает минимальное влияние на схему и максимально точное отображение напряжения. Например, при измерении сигнала с источника с сопротивлением 1 МОм, вольтметр с сопротивлением менее 10 МОм уже вносит ощутимую погрешность.
Выбор вольтметра по параметру внутреннего сопротивления должен основываться на анализе измеряемой цепи. Для точных измерений в цепях с высоким импедансом рекомендуется использовать электрометры или вольтметры с входным сопротивлением 100 МОм и более.

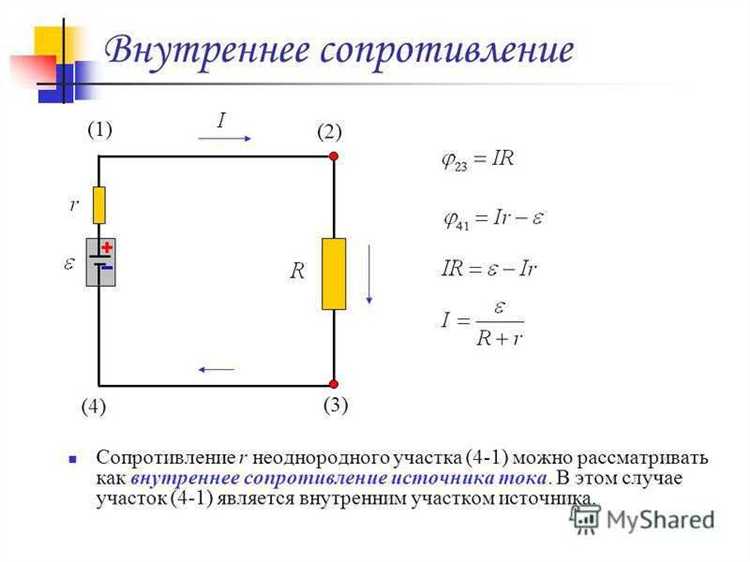

Как внутреннее сопротивление влияет на точность измерения напряжения
Внутреннее сопротивление вольтметра определяет степень его влияния на измеряемую цепь. При низком внутреннем сопротивлении прибор создает параллельную нагрузку, изменяя режим работы цепи и искажая результат. Чем выше сопротивление, тем меньше ток, проходящий через вольтметр, и тем меньше искажение.
Для минимального вмешательства вольтметра в измеряемую схему его внутреннее сопротивление должно как минимум в 100 раз превышать сопротивление источника сигнала. Например, при измерении напряжения на делителе с выходным сопротивлением 10 кОм, внутреннее сопротивление вольтметра должно быть не менее 1 МОм.

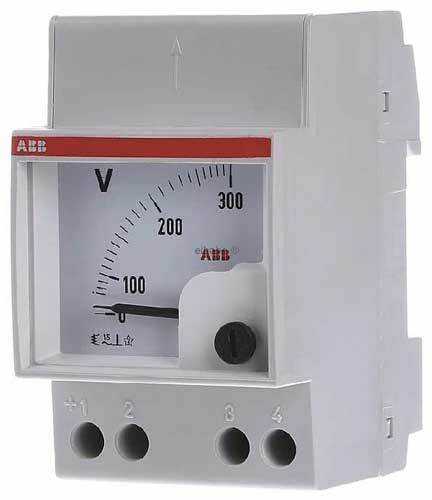

Цифровые вольтметры, как правило, имеют входное сопротивление порядка 10 МОм и выше, что позволяет точно измерять напряжения даже в высокоомных цепях. Аналоговые вольтметры хуже справляются с этой задачей: их сопротивление может быть ниже, особенно на малых диапазонах, что приводит к значительным погрешностям.

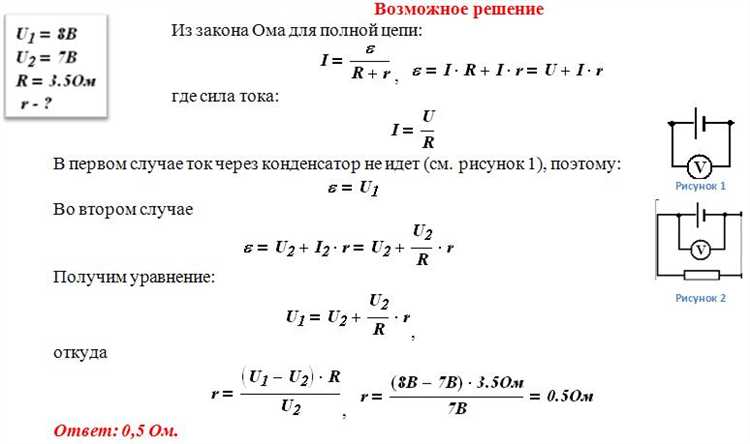

Погрешность измерения напряжения, вызванная внутренним сопротивлением вольтметра, рассчитывается по формуле:
ΔU = Uист × (Rв / (Rв + Rвм)),
где Uист – напряжение источника, Rв – сопротивление источника, Rвм – внутреннее сопротивление вольтметра. Чем меньше доля тока, отведенная вольтметром, тем ближе измерение к реальному значению напряжения на источнике.
Рекомендация: перед измерением оцените сопротивление источника и подберите вольтметр с соответствующим внутренним сопротивлением. В случае высокоомных источников используйте буферные усилители или вольтметры с входным сопротивлением не менее 100 МОм.

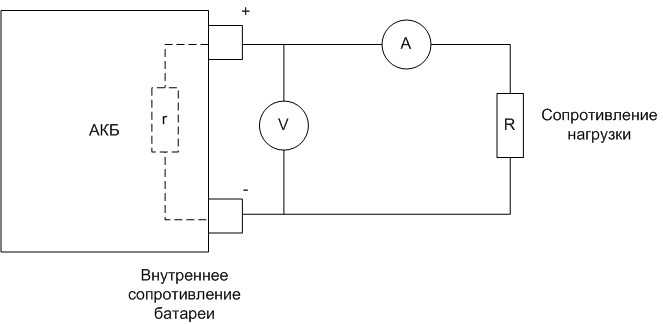

Почему низкое сопротивление вольтметра искажает показания цепи
Если внутреннее сопротивление вольтметра сопоставимо с сопротивлением измеряемой части цепи, это приводит к значительному перераспределению токов. В результате напряжение на участке уменьшается, поскольку часть тока начинает протекать через сам вольтметр, и он перестает быть «наблюдателем», вмешиваясь в процесс измерения.
Например, при измерении напряжения на резисторе 10 кОм с вольтметром, имеющим внутреннее сопротивление 10 кОм, общее сопротивление параллельного соединения составит всего 5 кОм. Это уменьшит напряжение на резисторе в два раза по сравнению с исходным, и вольтметр покажет заниженное значение. Такая ошибка критична в цепях с высоким импедансом, особенно в аналоговой электронике и измерительных системах.
Рекомендация: внутреннее сопротивление вольтметра должно быть не менее в 100 раз больше сопротивления участка, на котором производится измерение. Это снижает влияние измерительного прибора до уровня, при котором погрешность становится пренебрежимо малой.
Практика: вольтметры класса точности 0.2 и выше используют входные усилители с сопротивлением 10 МОм и более, что позволяет точно измерять напряжения даже в высокоомных цепях без искажения характеристик.

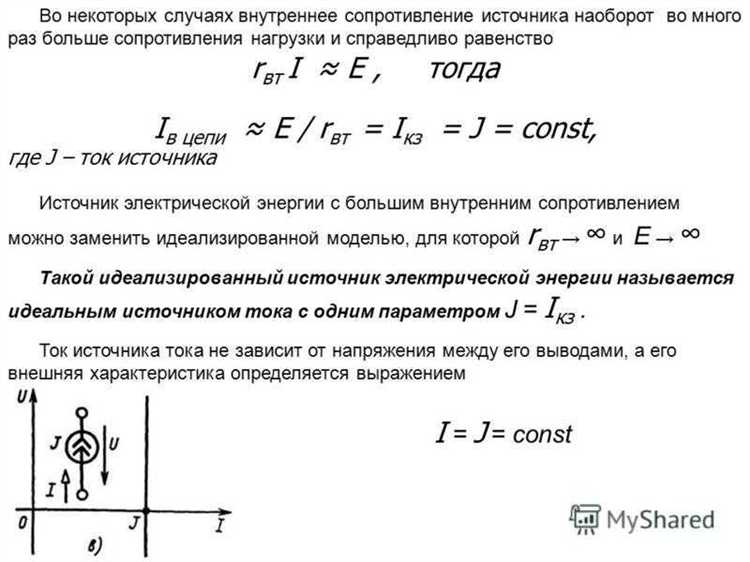

Что происходит при подключении вольтметра к высокоомной цепи
При измерении напряжения в высокоомной цепи ключевым параметром становится внутреннее сопротивление вольтметра. Если его сопротивление сопоставимо с сопротивлением цепи, происходит значительное искажение результатов. Это связано с тем, что вольтметр сам становится частью цепи, создавая делитель напряжения, в котором измеряемое напряжение уменьшается.
Например, при подключении вольтметра с внутренним сопротивлением 10 МОм к цепи с сопротивлением 10 МОм, напряжение на входе прибора составит лишь половину от реального. Это критично для схем, где точность измерений должна быть выше 1–2 %.
Чтобы избежать влияния прибора на цепь, внутреннее сопротивление вольтметра должно быть минимум в 10 раз выше сопротивления исследуемого участка. Для схем с сопротивлением в диапазоне десятков МОм рекомендуется использовать электрометрические вольтметры с входным сопротивлением выше 100 МОм или активные повторители на полевых транзисторах, буферизующие сигнал без нагрузки.

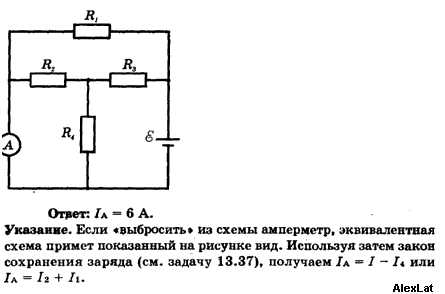

Какие ошибки возникают при измерении напряжения с вольтметром с низким сопротивлением
Вольтметр с низким внутренним сопротивлением приводит к искажению измеряемого напряжения за счёт паразитной нагрузки на исследуемую цепь. Например, если сопротивление источника сигнала составляет 10 кОм, а внутреннее сопротивление вольтметра – 1 кОм, то значительная часть напряжения «падает» на самом приборе, и измерение оказывается заниженным. Это особенно критично в высокоомных цепях, где точность необходима до сотых вольта.
Использование такого вольтметра при измерении напряжения на делителях приводит к изменению их коэффициента. В реальных условиях вольтметр становится частью схемы, нарушая её изначальную конфигурацию. Например, при подключении к верхнему плечу делителя сопротивление уменьшается, и напряжение на измеряемой точке снижается.
При диагностике аналоговых схем, где точка измерения может иметь высокий импеданс (входы ОУ, базы транзисторов), подключение вольтметра с низким сопротивлением может не только исказить данные, но и изменить режим работы схемы, включая смещение рабочих точек активных элементов.
Также снижается разрешающая способность при измерениях в чувствительных цепях, например, в датчиках или измерительных мостах, где требуется минимальное влияние внешнего оборудования.
Рекомендация: для измерений в цепях с сопротивлением выше 1 кОм используйте вольтметры с внутренним сопротивлением не менее 10 МОм. При работе с аналоговой электроникой предпочтительны приборы с FET-входами, обеспечивающие входной импеданс до 100 МОм и более.
Как выбрать вольтметр для работы с чувствительными электронными схемами
Для измерений в схемах с высоким сопротивлением критически важно выбрать вольтметр с максимально высоким внутренним сопротивлением, чтобы исключить влияние прибора на измеряемую цепь. Вот ключевые параметры и особенности, на которые следует ориентироваться:
- Внутреннее сопротивление: выбирайте цифровые вольтметры с входным сопротивлением не менее 10 МОм. Для особо чувствительных измерений – от 100 МОм и выше, например, электрометры или специализированные лабораторные мультиметры.
- Диапазон измерений: в микровольтовом и милливольтовом диапазоне критично наличие усилителя с низким уровнем собственных шумов. Уточняйте минимальное разрешение, желательно от 1 мкВ.
- Погрешность: выбирайте модели с базовой точностью не хуже 0,01% для обеспечения достоверности измерений при работе с маломощными сигналами.
- Экран и стабильность отображения: предпочтительны приборы с высокой разрядностью (от 4½ цифр) и цифровым фильтром, снижающим влияние помех.
- Защита от наводок: обращайте внимание на экранирование входных цепей, наличие режима измерений с подавлением синфазных помех (True RMS, Low-pass filter).
- Скорость измерения: в некоторых случаях, например при настройке аналоговых датчиков, важна возможность быстрого обновления данных – до 100 измерений в секунду.
Для работы с ОУ, датчиками, АЦП и другими чувствительными компонентами подходят, например, Keithley 2000, Fluke 8846A или аналогичные по характеристикам модели. Измерения мультиметром с низким входным сопротивлением (менее 1 МОм) приведут к искажению результатов и нарушению работы схемы.
Чем опасно заниженное внутреннее сопротивление при диагностике схем
- Влияние на токовую нагрузку. Низкое сопротивление вольтметра увеличивает ток, протекающий через измеряемую цепь, что нарушает её нормальный режим работы и может вызвать перегрузку элементов.
- Искажение напряжения. Вольтметр с низким сопротивлением создает дополнительный параллельный путь для тока, из-за чего напряжение на измеряемом участке падает и фиксируется не реальное значение.
- Повышенный риск повреждений. В схемах с чувствительными компонентами и микросхемами чрезмерная нагрузка может привести к выходу из строя или сбоям в работе из-за изменения параметров питания.
Рекомендуется использовать вольтметры с внутренним сопротивлением не менее 1 Мом, а для высокоомных цепей – свыше 10 МОм. Перед измерением стоит проверить номиналы сопротивлений и напряжений в цепи, чтобы исключить влияние измерительного прибора на параметры.
- Проводить предварительный расчет нагрузки, создаваемой вольтметром.
- Использовать специализированные приборы с повышенным входным сопротивлением для чувствительных схем.
- Избегать измерений в местах с малым сопротивлением или высоким током без учета влияния прибора.
Таким образом, низкое внутреннее сопротивление вольтметра не только искажает данные, но и может нарушить работоспособность электронной схемы.
Какие схемы требуют особенно высокого сопротивления вольтметра
Высокое внутреннее сопротивление вольтметра критично в схемах с малыми токами или высокоомными элементами. В цепях с резисторами сопротивлением свыше 1 МОм подключение вольтметра с низким входным сопротивлением искажает измеряемое напряжение из-за параллельного включения, что приводит к значительному падению напряжения на измеряемом участке.
В измерениях напряжений на источниках с высоким внутренним сопротивлением, например, на фотодиодах или полупроводниковых элементах с токами в пико- и нанометровом диапазоне, стандартные вольтметры с сопротивлением менее 10 МОм дают завышенные токи утечки искажают результаты.
При работе с высокоомными потенциометрами и датчиками, особенно в аналоговых схемах с операционными усилителями, требуется минимальное влияние измерительного прибора. Здесь рекомендуются вольтметры с сопротивлением порядка 10^8–10^9 Ом, что исключает заметное снижение уровня сигнала и нарушений калибровки.
В высокочастотных измерениях, где используются схемы с согласованными нагрузками, низкое входное сопротивление вызывает отражения и потерю сигнала. Высокое сопротивление вольтметра позволяет сохранить режим согласования и точность измерений.
Таким образом, для точных измерений в цепях с сопротивлением выше 1 МОм и малым током нагрузки, а также в высокочастотных и чувствительных аналоговых схемах, необходимы вольтметры с внутренним сопротивлением не менее 10 МОм, а в ряде случаев – порядка сотен МОм.
Вопрос-ответ:
Почему внутреннее сопротивление вольтметра должно быть большим?
Высокое внутреннее сопротивление позволяет вольтметру практически не влиять на измеряемую цепь. Если сопротивление низкое, прибор будет забирать ток из цепи, изменяя реальное напряжение и искажая результаты измерения.
Как влияет низкое внутреннее сопротивление вольтметра на точность измерений?
Если сопротивление вольтметра невысокое, через него протекает заметный ток, что снижает напряжение на участке цепи, где происходит измерение. В результате показания становятся меньше реального значения, и измерение теряет точность.
Можно ли использовать вольтметр с небольшим внутренним сопротивлением для замеров в слабых цепях?
Использовать такой прибор в слабых или маломощных цепях нежелательно, поскольку он сильно нагрузит цепь, изменит параметры и приведет к неверным результатам. В таких случаях выбирают вольтметры с высоким сопротивлением, чтобы избежать влияния на ток и напряжение.
Почему именно внутреннее сопротивление, а не другие параметры вольтметра важны при выборе для измерения напряжения?
Хотя и другие характеристики имеют значение, именно внутреннее сопротивление определяет, насколько сильно прибор повлияет на цепь. Высокое сопротивление минимизирует утечку тока через вольтметр и обеспечивает более точные показания без нарушения работы схемы.
Как внутреннее сопротивление вольтметра связано с его конструкцией и типом прибора?
Вольтметры с высокими внутренними сопротивлениями обычно основаны на полупроводниковых или электронных элементах, которые требуют минимального тока для работы. В то время как старые аналоговые приборы с низким сопротивлением могут влиять на цепь сильнее. Современные цифровые модели стремятся к максимальному увеличению этого параметра.
Почему у вольтметра должно быть большое внутреннее сопротивление?
Большое внутреннее сопротивление у вольтметра нужно для того, чтобы он практически не влиял на измеряемую цепь. Если сопротивление вольтметра было бы небольшим, то при подключении к цепи через него пошел бы значительный ток, что изменило бы параметры этой цепи и исказило бы результат измерения напряжения. Таким образом, высокое сопротивление позволяет вольтметру измерять напряжение, не вмешиваясь в работу схемы.
Какие проблемы могут возникнуть, если у вольтметра низкое внутреннее сопротивление?
Если у вольтметра низкое внутреннее сопротивление, при подключении к цепи он начнет пропускать значительный ток, что приведет к дополнительной нагрузке на источник напряжения и изменит токи в измеряемой цепи. Это скажется на точности измерений, так как напряжение на элементах схемы изменится из-за нагрузки вольтметра. В некоторых случаях это может вызвать искажение работы всей цепи, например, изменить режим работы активных элементов или вызвать падение напряжения на других компонентах.
