Реле в холодильниках Indesit отвечает за управление работой компрессора, обеспечивая его включение и выключение при необходимости. Обычно оно совмещено со стартовым реле или пускозащитным устройством и монтируется непосредственно на корпусе компрессора. Это упрощает диагностику и замену в случае выхода из строя.
Для доступа к реле необходимо снять заднюю панель холодильника, расположенную в нижней части. Компрессор находится ближе к полу, а реле крепится сбоку или сверху на его корпусе. Чаще всего оно заключено в пластиковый корпус черного или белого цвета, с проводами, подключёнными к контактам компрессора.
Рекомендуется перед началом работ отключить холодильник от электросети и подготовить крестовую отвёртку для снятия защитной панели. Важно помнить, что некорректное подключение реле может привести к перегреву компрессора или его поломке.
Если реле перегревается, издаёт щелчки или холодильник не запускается, первым делом стоит проверить именно это устройство. В большинстве моделей Indesit используется термисторное или биметаллическое реле, которое можно заменить без пайки, при наличии совместимой детали.
Как определить модель холодильника Индезит для точного поиска реле
Точный поиск реле требует знания конкретной модели холодильника. Модель указывается на заводской табличке – шильдике. Она расположена внутри камеры, чаще всего на боковой стенке, ближе к дверце. Визуально табличка представляет собой наклейку с серийным номером, штрихкодом и маркировкой.
Формат обозначения модели: начинается с букв (например, BIA, DF, SB), за которыми следует цифровой код. Пример: Indesit SB 185.
Если наклейка стерта или недоступна, проверь инструкцию по эксплуатации – модель указывается на первой странице или обложке. В случае отсутствия документации, осмотрите заднюю стенку корпуса. У некоторых моделей дублирующий шильдик размещён сзади, рядом с компрессором.
Не путайте модель с серийным номером: серийный – уникальный для каждого устройства, модель – общая для серии холодильников с одинаковыми техническими характеристиками и схемой размещения компонентов, включая реле.
Уточнённая модель позволяет использовать сервисные каталоги Indesit и техническую документацию для точного определения местоположения реле пускозащитного устройства.

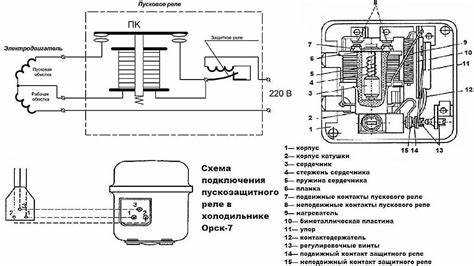

Где расположено пускозащитное реле на компрессоре
Пускозащитное реле в холодильниках Индезит устанавливается непосредственно на корпусе компрессора. Оно находится на боковой части компрессора в нижней задней части холодильника, рядом с клеммной колодкой.
- Для доступа необходимо отключить питание холодильника и отодвинуть его от стены.
- Снимите заднюю защитную панель, как правило, это лист из металла или пластика, закреплённый винтами.
- Компрессор – это чёрный цилиндрический элемент с медными трубками. Реле находится с одной из его сторон, под пластиковым кожухом.
- Реле может быть электромеханическим или термозащитным (с тепловой вставкой). Модель зависит от типа компрессора, обычно используется реле типа RST или аналогичное.
При замене важно учитывать маркировку и параметры реле: номинальный ток, совместимость с моделью компрессора и наличие встроенного термозащиты. Несовместимое устройство может привести к выходу компрессора из строя.

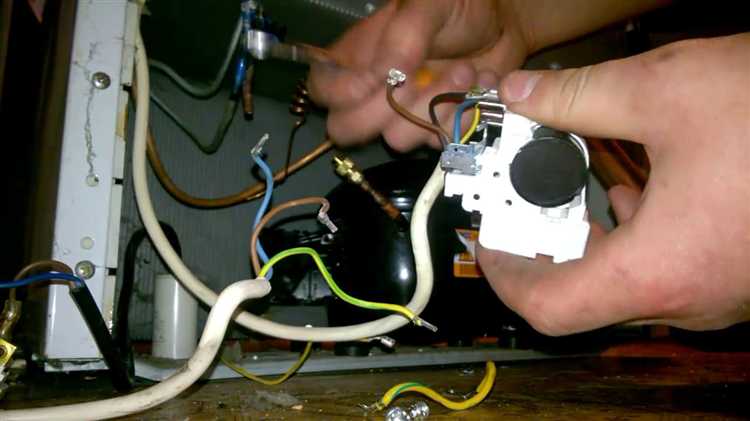

Как получить доступ к реле без повреждения корпуса
Перед началом отключите холодильник от сети. Реле находится рядом с компрессором, в нижней задней части корпуса. Для доступа снимите защитную панель, прикрученную саморезами. Используйте крестовую отвертку подходящего размера, чтобы избежать срыва шлица.
После снятия панели осмотрите реле: обычно это пластиковый блок, закреплённый сбоку компрессора. Чтобы не повредить крепёж, удерживайте корпус реле одной рукой и аккуратно отсоединяйте его движением вверх или вбок – в зависимости от модели. Не используйте силу: если реле не поддаётся, проверьте наличие скрытых защёлок или винтов.
Не прикасайтесь к клеммам реле металлическими инструментами – возможно остаточное напряжение. Лучше воспользоваться диэлектрическими перчатками. Освободив реле, отсоедините провода, запоминая их расположение. Сделайте фото, чтобы не перепутать при обратной установке.

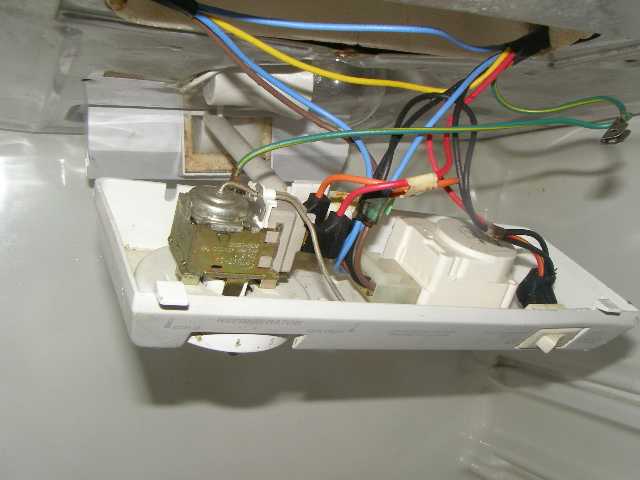

Визуальные признаки реле на задней стенке холодильника
Реле в холодильниках Индезит чаще всего располагается на компрессоре, установленном в нижней части задней стенки. Оно крепится непосредственно к корпусу компрессора или находится рядом, в пластиковом или металлическом корпусе.
Форма и цвет: Реле обычно имеет прямоугольную или слегка округлую форму. Цвет корпуса – черный, серый или белый. У большинства моделей можно заметить пластиковый кожух с вентиляционными отверстиями.
Подключение: Из реле выходит несколько проводов, соединенных с компрессором и питающей цепью. Эти провода зафиксированы с помощью плоских разъемов или клемм. Наличие термозащиты (в виде отдельного элемента рядом) также указывает на блок пускозащитного реле.
Материалы: Корпус реле изготавливается из жаростойкого пластика. Наличие маркировки с техническими характеристиками (например, напряжение, ток, модель) подтверждает, что вы нашли нужный элемент.
Звук при запуске: При включении холодильника можно услышать характерный щелчок – это срабатывает пусковое реле. Если в момент пуска звуков нет или компрессор не запускается, реле может быть неисправным.
Важно: Никогда не пытайтесь снять реле при подключенном питании. Перед осмотром обязательно отключите холодильник от сети.
Расположение реле в моделях с морозильной камерой снизу
В холодильниках Индезит с нижним расположением морозильной камеры реле компрессора обычно находится в задней нижней части корпуса, рядом с компрессором. Чтобы получить доступ к реле, необходимо отключить прибор от сети, отодвинуть холодильник от стены и снять защитную панель, закрывающую компрессорный отсек.
Реле установлено непосредственно на корпусе компрессора – чаще всего справа или сверху, в зависимости от конкретной модели. Оно представляет собой пластиковый блок прямоугольной формы с подключёнными контактами и проводами. Подключение осуществляется через стандартные клеммы, и при осмотре важно не допустить повреждения изоляции или контактов.
При диагностике рекомендуется обратить внимание на возможные следы оплавления корпуса реле, характерный запах гари или щелчки при запуске компрессора. В моделях с маркировкой CND и BIA характерен тип пускозащитного реле типа «ZEM» или «RFR», которое может быть заменено только на аналог с идентичными характеристиками по току и напряжению.
После замены реле важно проверить плотность посадки на компрессоре и надёжность всех соединений. Неправильная установка может привести к повторному выходу из строя пусковой системы и перегреву компрессора.
Отличия в размещении реле между старыми и новыми моделями Индезит
В старых моделях холодильников Индезит реле чаще всего размещалось на боковой стенке компрессора, ближе к задней панели корпуса. Такое расположение обеспечивало быстрый доступ при демонтаже задней стенки, но одновременно увеличивало риск перегрева из-за ограниченной вентиляции и близости к теплоотдающим элементам.
В новых моделях реле обычно устанавливается непосредственно на корпусе компрессора снизу или сбоку, но уже с учетом улучшенной теплоизоляции и принудительной циркуляции воздуха. Такое размещение снижает тепловую нагрузку и увеличивает ресурс реле, особенно в моделях с инверторным управлением.
Инженерные изменения в новых моделях также предполагают наличие защитного кожуха и использования быстросъемных клемм. Это облегчает обслуживание и замену реле без необходимости полного демонтажа компрессора. В старых же системах часто применялись пайка и винтовые соединения, что усложняло обслуживание.
При замене реле важно учитывать модельный год устройства: несовместимость посадочных разъёмов и различия в конструкции креплений делают невозможной прямую установку реле от новой модели на старую без адаптации.
Как отличить реле от других компонентов рядом с компрессором
Реле в холодильниках Индезит чаще всего располагается непосредственно на корпусе компрессора или рядом с ним. Чтобы точно его идентифицировать, следует учитывать несколько отличительных признаков:
- Форма и размер: Пусковое реле обычно имеет компактную прямоугольную или цилиндрическую форму. В отличие от фильтра или конденсатора, оно выглядит как плотный пластиковый блок без радиаторных рёбер.
- Подключение: Реле соединяется с компрессором через три электрических контакта. Один контакт идёт к обмотке пуска, второй – к рабочей обмотке, третий – к электропитанию. Провода от термостата или платы управления к нему не подводятся напрямую.
- Материал корпуса: Корпус реле обычно пластиковый, без металлических элементов на поверхности. Конденсаторы и фильтры, наоборот, имеют металлический корпус с маркировкой ёмкости.
- Маркировка: На корпусе реле присутствует техническая маркировка с указанием модели и рабочего напряжения. Обозначения типа «PTC», «QPX» или «start relay» – верный индикатор.
- Отличие от теплового предохранителя: Тепловой предохранитель обычно меньше, имеет металлические контактные лапки и располагается ближе к защите компрессора, а не к его электрической части.
- Фиксация: Реле вставляется непосредственно в разъём компрессора или крепится рядом при помощи защёлок. Если компонент прикручен или припаян – это не реле.
Перед осмотром всегда отключайте холодильник от сети. Проверка на ощупь при отключённом питании позволяет определить, какой из компонентов нагревался – это также укажет на реле, поскольку оно активно при каждом запуске компрессора.
Частые ошибки при самостоятельном поиске реле
Ошибка №1 – попытка найти реле, не отключив холодильник от сети. Это опасно и может привести к короткому замыканию или удару током. Перед началом любых действий обязательно вытащите вилку из розетки.
Ошибка №2 – поиск реле в передней части холодильника. В моделях Индезит реле пускозащитного типа практически всегда расположено на компрессоре, который находится сзади, в нижней части корпуса за металлической или пластиковой панелью.
Ошибка №3 – путаница реле с другими элементами. Некоторые пользователи принимают за реле термостат, конденсатор или даже защитный кожух компрессора. Реле на компрессоре имеет компактную прямоугольную форму и подключено к контактам компрессора, обычно под крышкой, удерживаемой защёлками.
Ошибка №4 – использование неподходящих инструментов. Например, съём крышки реле отвёрткой с широким жалом может привести к повреждению пластиковых защёлок. Лучше использовать узкую плоскую отвёртку и действовать аккуратно, не прилагая усилий.
Ошибка №5 – отсутствие визуального осмотра на предмет маркировки. На корпусе реле обычно указана модель и характеристики (например, тип PTC). Игнорирование этих данных может привести к неправильному подбору заменяемого элемента.
Ошибка №6 – попытка снять реле без предварительного осмотра контактов. В некоторых моделях провода жёстко зафиксированы, и их можно легко вырвать при резком движении. Рекомендуется сначала сфотографировать схему подключения, чтобы избежать ошибок при обратной установке.
Вопрос-ответ:
Где находится реле в холодильнике Индезит?
Реле в холодильниках марки Индезит чаще всего расположено на компрессоре. Компрессор, в свою очередь, установлен в нижней задней части холодильника, за защитной металлической или пластиковой панелью. Чтобы получить доступ к реле, обычно нужно снять эту панель и аккуратно осмотреть корпус компрессора — реле будет закреплено сбоку или сверху на нём.
Как выглядит реле в холодильнике Индезит и как его отличить от других деталей?
Реле обычно представляет собой небольшую прямоугольную или цилиндрическую пластиковую деталь, черного или белого цвета, с контактами и проводами, ведущими к компрессору. Оно может быть съемным и прикреплено к корпусу компрессора с помощью защелок или винтов. Внешне реле отличается от других компонентов тем, что оно компактное, не имеет подвижных частей и часто соединено с пусковым конденсатором или защитным модулем.
Можно ли заменить реле самостоятельно, если холодильник не запускается?
Замена реле возможна самостоятельно, если вы уверены в своих действиях и умеете обращаться с электроприборами. Перед началом работы нужно отключить холодильник от сети. Затем снять заднюю панель, аккуратно отсоединить старое реле от компрессора и заменить его новым, подходящим по модели. Однако стоит учитывать, что неправильная установка может привести к повреждению компрессора, поэтому при отсутствии опыта лучше обратиться к специалисту.
Что делать, если реле щелкает, но холодильник не включается?
Щелчки реле без запуска компрессора могут свидетельствовать о неисправности самого реле или компрессора. В некоторых случаях проблема решается заменой реле. Однако если после замены ситуация не меняется, есть вероятность, что компрессор неисправен и требует диагностики. Также причиной могут быть нестабильное напряжение или перегрев. Для точного определения желательно провести замеры мультиметром или вызвать мастера.
Какие типы реле используются в холодильниках Индезит и можно ли установить аналог?
В холодильниках Индезит используются различные типы реле, в том числе электромеханические и термические. Конкретная модель реле зависит от типа компрессора. При замене важно подобрать реле, соответствующее техническим характеристикам оригинала — по току, напряжению и форме корпуса. Установка аналога возможна, если он полностью совместим по параметрам. Лучше сверяться с маркировкой старого реле или технической документацией холодильника.
Где именно находится пусковое реле в холодильнике Индезит и как его найти самостоятельно?
Пусковое реле в холодильниках Индезит обычно располагается на компрессоре, который находится в нижней части холодильника с задней стороны. Чтобы получить доступ, нужно отключить прибор от сети, затем аккуратно отодвинуть холодильник от стены и снять защитную металлическую панель, если она имеется. Компрессор выглядит как чёрная металлическая «бочка» округлой формы, а реле — это небольшой пластиковый или керамический блок, прикреплённый сбоку или снизу компрессора. Важно действовать осторожно и не прикасаться к проводам без необходимости. Если есть сомнения, лучше пригласить специалиста.
Можно ли заменить реле в холодильнике Индезит самостоятельно, и какие трудности могут возникнуть?
Заменить реле самостоятельно можно, но необходимо учитывать несколько моментов. Во-первых, нужно точно определить модель реле, подходящую для вашего холодильника. Во-вторых, требуется знание основ электробезопасности — отключение питания перед началом работ обязательно. Основная трудность — это доступ к компрессору и снятие старого реле без повреждения контактов. Некоторые модели имеют реле, закреплённое защёлками или винтами. Кроме того, неправильная установка может привести к повторной поломке. Если вы не уверены в своих действиях, рекомендуется обратиться в сервисный центр.
