В электромонтажной практике часто возникает вопрос: какой защитный аппарат выбрать – устройство защитного отключения (УЗО) или дифференциальный автомат (дифавтомат). Ошибка в выборе может привести не только к лишним затратам, но и к проблемам с безопасностью и обслуживанием.
УЗО выполняет только одну функцию – защиту от токов утечки. Оно не реагирует на короткие замыкания и перегрузки, поэтому требует обязательной установки в паре с автоматическим выключателем. Например, для защиты одного контура понадобится как минимум два отдельных устройства, что увеличивает количество соединений и занимает больше места в щитке.
Дифавтомат сочетает в себе функции УЗО и автомата. Он отключает питание как при утечке тока, так и при перегрузке или коротком замыкании. Это снижает количество компонентов в системе и упрощает монтаж. Однако при его срабатывании невозможно сразу определить причину отключения без дополнительных диагностических приборов.
Если приоритет – компактность и упрощение схемы, дифавтомат предпочтительнее. Если требуется максимальная наглядность и гибкость при проектировании, лучше выбрать УЗО в сочетании с отдельным автоматом. При выборе учитывайте номинальные токи, тип дифференциальной защиты (AC, A, B), условия подключения заземления и характеристики сети.

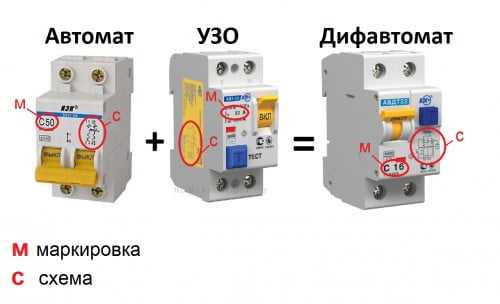

Как визуально отличить УЗО от дифавтомата в электрощите
Первое, на что нужно обратить внимание – маркировка на корпусе устройства. На УЗО всегда отсутствует обозначение номинального тока короткого замыкания. Вместо этого указывается только ток утечки, например, 30 мА или 100 мА, а также номинальный ток нагрузки, например, 40А. На дифавтомате обязательно присутствует обозначение типа автоматического выключателя, например, «C16» или «B25», где «C» или «B» – характеристика отключения, а число – номинальный ток.
Второй признак – наличие буквенного индекса перед числом номинального тока. УЗО не имеет таких букв: просто «40А». У дифавтоматов – обязательно есть литера «B», «C» или «D» перед числом, указывающая на тип времятоковой характеристики.
На корпусе УЗО производители обычно пишут «УЗО» или «RCD», в то время как на дифавтомате встречаются надписи «АВДТ», «дифавтомат» или «RCBO». Если устройство импортное, ищите обозначение «RCBO» – это дифавтомат. Надпись «RCD» – это УЗО.

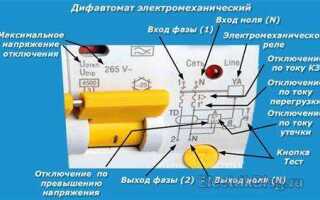

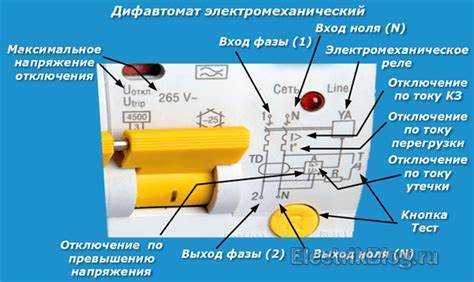

Дополнительный признак – схема, нанесённая на корпус. УЗО показывает только выключатель и дифференциальный трансформатор. У дифавтомата схема дополнена символами теплового и электромагнитного расцепителей, обычно с дугой или зигзагообразной линией.
Также полезно обратить внимание на ширину корпуса. УЗО обычно шире, если рассчитано на ту же нагрузку, так как не содержит встроенного автомата и требует больше места для контактов. Дифавтомат компактнее при одинаковом номинале, так как совмещает функции двух устройств.
Какие параметры на корпусе помогают распознать устройство
Второй ключевой параметр – ток утечки. Он обозначается символом Δ и указывается в миллиамперах: «Δ30 mA», «0.03 A». Он присутствует как на УЗО, так и на дифавтомате, но в сочетании с другими признаками позволяет определить тип устройства.
Также важно обратить внимание на наличие двух стандартов: ГОСТ Р 51327.1 для УЗО и ГОСТ Р 50345 для автоматов. Если указаны оба, перед вами дифавтомат.
Дополнительно стоит проверить, что написано в техническом наименовании производителя. На корпусе часто присутствует надпись «УЗО» (RCCB) или «Автомат с дифференциальной защитой» (RCBO). Это прямое указание на тип устройства.
Наконец, если устройство уже установлено, можно воспользоваться кнопкой «Тест». На УЗО она проверяет срабатывание по току утечки, на дифавтомате дополнительно возможна имитация короткого замыкания – это зависит от модели, но в большинстве случаев функции расширены.
Что отключает УЗО и что отключает дифавтомат при срабатывании
Устройство защитного отключения (УЗО) и дифференциальный автомат (дифавтомат) реагируют на ток утечки, но отключают разные цепи и по разным причинам.
- При срабатывании УЗО отключается только то, что подключено к его выходным клеммам. Оно не размыкает цепь при коротком замыкании или перегрузке. Поэтому при подключении УЗО обязательно наличие автоматического выключателя в цепи до него, который отвечает за токовую защиту.
- УЗО отключает питание при превышении заданного дифференциального тока – например, 30 мА или 100 мА. Если утечка происходит через повреждённую изоляцию, неисправный прибор или прикосновение человека к токоведущей части, УЗО прерывает цепь.
- Дифавтомат при срабатывании отключает сразу по трём причинам: утечка тока, короткое замыкание или перегрузка. Он объединяет функции УЗО и автоматического выключателя, разрывая цепь мгновенно при любом из этих нарушений.
- В случае утечки дифавтомат действует так же, как УЗО – анализирует разницу токов в фазе и нуле. Если же в цепи возникает перегрузка (например, превышение номинального тока в течение длительного времени) или короткое замыкание (резкое возрастание тока), срабатывает встроенная токовая защита.
Рекомендация: если в щите установлено УЗО, всегда проверяйте наличие отдельного автоматического выключателя до него. Если применяется дифавтомат, дополнительная защита по току не требуется.

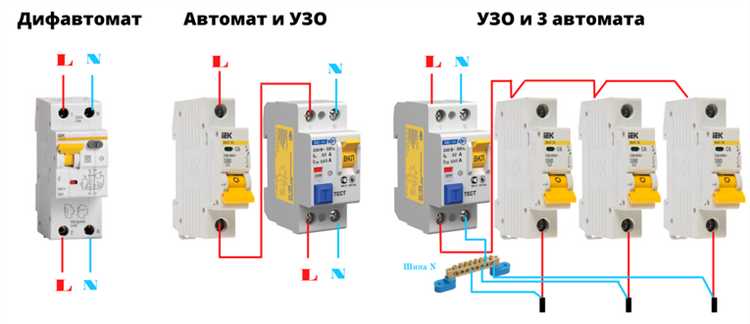

В каких случаях достаточно установить только УЗО
Установка только УЗО допустима при наличии уже установленного автоматического выключателя, обеспечивающего защиту от сверхтоков. В этом случае УЗО выполняет исключительно функцию защиты человека от поражения электрическим током и контроля утечек на землю.
- В распределительном щите уже установлены автоматические выключатели на каждую линию, соответствующие по току номиналу подключаемой нагрузки.
- Линия предназначена для подключения розеток в жилых помещениях без мощных электроприборов, где отсутствует риск перегрузки.
- Наличие отдельной защиты от короткого замыкания, например, с помощью автоматов типа B или C, рассчитанных на конкретную нагрузку и тип проводки.
- Проектирование системы электроснабжения включает точный расчет токов утечки, и выбранное УЗО обладает необходимой чувствительностью (обычно 30 мА для розеточных групп, 10 мА – для влажных зон).
- В системах с TN-S или TN-C-S, где нейтраль и защитный проводник разведены, и исключено ложное срабатывание УЗО из-за конструктивных особенностей сети.
Установка только УЗО также оправдана в случае необходимости модернизации старых систем без полной замены автоматов, при этом соблюдаются требования ПУЭ и гарантируется координация между устройствами защиты.
Когда установка дифавтомата является предпочтительной
Дифавтомат целесообразно устанавливать в ситуациях, когда требуется экономия места в щите и упрощение схемы подключения. Устройство совмещает функции автоматического выключателя и УЗО, что позволяет сократить количество модулей в распределительном щите на один и более, особенно при большом количестве групповых линий.
На объектах с повышенной нагрузкой на сеть – электрические плиты, стиральные машины, проточные водонагреватели – дифавтомат обеспечивает не только защиту от утечек тока, но и мгновенное отключение при коротком замыкании или перегрузке, что особенно важно для быстродействия и надежности.
В дачных и временных постройках, где ограничено количество мест в щитке, установка дифавтомата упрощает монтаж и снижает вероятность ошибок при разводке. Кроме того, в таких условиях часто отсутствует отдельная линия для каждого потребителя, и комбинированное устройство позволяет реализовать защиту при минимуме оборудования.
Также предпочтительно использовать дифавтомат в цепях с высокой вероятностью короткого замыкания, например, в розеточных группах мастерских и гаражей, где подключаются мощные электроинструменты.
Как рассчитать ток утечки для выбора между УЗО и дифавтоматом
Минимальный ток срабатывания УЗО стандартно составляет 30 мА для защиты человека. Если измеренный ток утечки стабильно ниже этого значения, применение УЗО с меньшим током срабатывания нецелесообразно из-за риска ложных срабатываний. Для защитных целей в электроустановках с повышенной опасностью допускается использование УЗО с током утечки 10 мА.
Если расчетный ток утечки превышает 100 мА, использование только УЗО неэффективно, так как при таком уровне утечки аппарат может не обеспечить необходимую защиту и привести к частым срабатываниям. В этом случае целесообразен дифференциальный автомат – устройство, объединяющее функции автоматического выключателя и УЗО, рассчитанное на более высокие токи утечки, а также способное отключать короткие замыкания и перегрузки.
Практическое правило: если суммарный ток утечки в цепи не превышает 30 мА, используйте отдельное УЗО с током срабатывания 30 мА. Если ток утечки выше 30 мА и есть потребность в защите от коротких замыканий и перегрузок, выбирайте дифавтомат с номиналом по току и чувствительностью, соответствующей расчетным параметрам цепи.
Также учитывайте продолжительность и характер токов утечки – постоянные, пульсирующие или импульсные. Для нестабильных и пульсирующих токов утечки лучше подходят устройства с дифференциальной защитой типа А или В, способные адекватно реагировать на такие параметры.

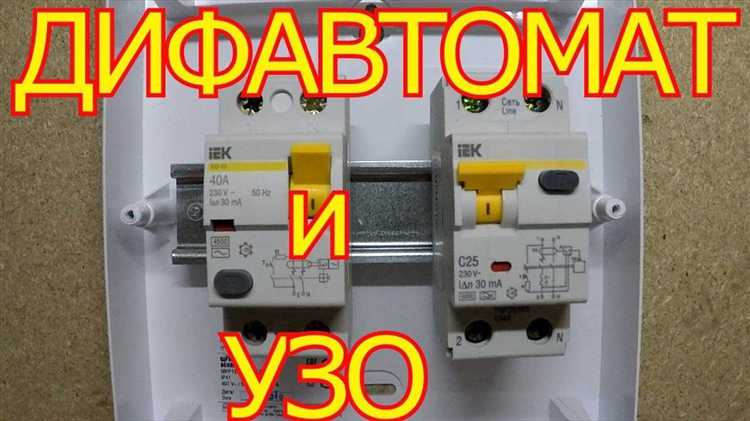

Можно ли заменить УЗО на дифавтомат без переделки схемы
Нельзя просто заменить УЗО на дифавтомат без изменения схемы подключения. УЗО и дифавтомат выполняют разные функции: УЗО контролирует утечку тока на землю и отключает цепь при превышении порогового значения, а дифавтомат совмещает эту функцию с защитой от короткого замыкания и перегрузки.
Для работы дифавтомата требуется точное распределение нагрузки по фазам и правильное подключение с нейтралью. Если схема рассчитана на УЗО, где нагрузка разделена и нейтраль идет отдельной линией, установка дифавтомата потребует корректировки подключения нейтрали к устройству, иначе защита работать не будет.
Кроме того, дифавтомат ограничен по номиналу и типу кривой отключения, поэтому при замене необходимо подобрать устройство с параметрами, подходящими под существующую сеть и нагрузки. Без этого возможны ложные срабатывания или отсутствие защиты.
Резюмируя, для замены УЗО на дифавтомат потребуется не только замена самого устройства, но и переработка схемы подключения с учётом особенностей дифавтомата, а также проверка совместимости номинальных характеристик. Самостоятельные замены без изменений схемы недопустимы.
Типичные ошибки при выборе между УЗО и дифавтоматом
Частая ошибка – попытка заменить дифавтомат УЗО или наоборот. УЗО отвечает только за защиту от токов утечки, но не контролирует перегрузку и короткое замыкание, поэтому в цепи без отдельного автоматического выключателя оно не обеспечивает полной защиты.
Другой просчет – выбор дифавтомата с номиналом по току, не соответствующим реальной нагрузке. Если номинал слишком высок, устройство не сработает при перегрузках, если слишком низок – будет ложное срабатывание при нормальной работе.
Ошибка в определении типа защиты: например, установка УЗО типа AC для цепей с приборами, создающими пульсирующий или постоянный ток утечки. В таких случаях требуется УЗО типа A или F, иначе возможны срабатывания без реальной опасности или отсутствие срабатывания при утечке.
Игнорирование характеристик срабатывания при выборе дифавтомата. Для бытовых сетей обычно необходимы устройства с характеристикой B, для промышленных – C или D, в зависимости от пусковых токов оборудования. Неправильный выбор ведет к частым отключениям или к отсутствию защиты.
Еще одна ошибка – установка УЗО или дифавтомата без учета специфики электропроводки и условий эксплуатации. Например, в помещениях с высокой влажностью или пылью требуют устройства с повышенной степенью защиты, иначе возможны ложные срабатывания и быстрый выход из строя.
Вопрос-ответ:
Что именно отличает УЗО от дифавтомата по принципу работы?
УЗО контролирует утечки тока на землю и отключает цепь при обнаружении такой утечки. Дифавтомат совмещает функции УЗО и автоматического выключателя, он реагирует и на утечку, и на перегрузку или короткое замыкание в цепи.
Можно ли использовать УЗО вместо дифавтомата для защиты электрической цепи?
Использовать только УЗО возможно, если нужно защитить от утечек тока. Однако УЗО не защитит от перегрузок или коротких замыканий. Для комплексной защиты требуется дифавтомат, который объединяет обе функции.
Какие основные ситуации требует применения дифавтомата, а не только УЗО?
Если в цепи могут возникнуть перегрузки или короткие замыкания, дифавтомат обеспечит защиту от этих проблем, а также от утечек тока. Это особенно актуально в бытовых и промышленных установках, где нагрузка меняется и может превысить допустимые параметры.
Как выбрать между УЗО и дифавтоматом для домашней электросети?
Если ваша задача — защита только от утечек тока (например, в ванной комнате), подойдет УЗО. Но если нужно объединить защиту от перегрузок, коротких замыканий и утечек, лучше выбрать дифавтомат. Он более универсален и безопасен для домашней сети.
Влияет ли установка дифавтомата на сложность и стоимость монтажа по сравнению с УЗО?
Дифавтомат обычно стоит дороже и монтаж может быть немного сложнее из-за объединения функций. Но за счет этого снижается количество компонентов в щитке и увеличивается уровень безопасности, что часто оправдывает дополнительные затраты.
