Переоборудование одноконтурного котла в двухконтурный позволяет не только расширить функциональность системы отопления, но и обеспечить горячее водоснабжение без установки дополнительного оборудования. Такой переход требует точного расчёта параметров гидравлики и правильного выбора комплектующих.
Для успешного преобразования важно учитывать максимальную производительность котла и пропускную способность теплообменника. В большинстве случаев рекомендуется установить пластинчатый теплообменник с площадью теплоотдачи не менее 0,5 м², а также оборудовать систему трёхходовым клапаном для переключения режимов отопления и ГВС.
Пошаговый алгоритм работ начинается с отключения питания и слива теплоносителя, после чего монтируется дополнительный теплообменник и интегрируется система управления. Необходима проверка герметичности и испытания на давление в соответствии с нормативами – не менее 1,5 бар для жилых помещений.
Ключевое внимание уделяется безопасности: установка обратного клапана и расширительного бака обязательна для предотвращения гидроударов и повышения срока службы оборудования. Рекомендуется использовать только сертифицированные компоненты и строго соблюдать инструкции производителя котла.

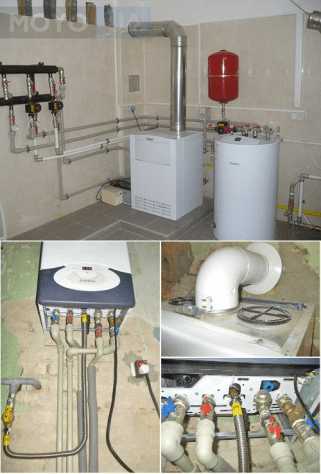

Выбор подходящего комплекта для доработки одноконтурного котла
Обратите внимание на тип подключения – в большинстве моделей нужен байпас с обратным клапаном, который предотвратит попадание горячей воды в систему отопления. Все фитинги должны соответствовать диаметру выходов котла, чаще всего 1/2″ или 3/4″.
Для управления рекомендуется комплект с двухпозиционным электроклапаном и температурным датчиком, совместимый с вашей моделью котла. Контроллер должен обеспечивать переключение режима отопления и ГВС без задержек, минимизируя риск гидроударов.
В комплекте должен быть циркуляционный насос с производительностью от 3 до 5 м³/ч и напором 3-4 м вод. ст., чтобы обеспечить достаточную циркуляцию в системе ГВС без снижения давления отопления.
Рекомендуется выбирать комплекты от проверенных производителей с подробной инструкцией и сертификатами, что гарантирует безопасность и долговечность доработки. Несоответствие параметров теплообменника или элементов управления приведет к нестабильной работе и быстрому износу оборудования.
Необходимые инструменты и материалы для монтажа двухконтурной системы
Инструменты: трубный ключ диаметром 24–27 мм для работы с резьбовыми соединениями котла и трубопроводов; газовый ключ с регулируемой захватной площадью для монтажа фитингов и вентилей; набор разводных ключей от 10 до 32 мм для мелких элементов; трубный резак с чистыми и ровными срезами; уплотнительная лента ФУМ класса ПТФЭ для герметизации резьбы; пресс-клещи или обжимной инструмент для работы с металлопластиковыми трубами; строительный уровень с точностью не менее 0,5 мм/м для контроля горизонтальности установки.
Материалы: медные или металлопластиковые трубы диаметром 16–20 мм для горячего и холодного водоснабжения, а также 26–32 мм для отопления, с толщиной стенки не менее 2 мм; трехходовой клапан с термоприводом, рассчитанный на давление до 10 бар и температуру до 90 °C; шаровые краны из латуни с внутренней резьбой для отсечения воды; фитинги с гладкой поверхностью без дефектов, соответствующие выбранному типу труб; циркуляционный насос с производительностью от 4 м³/ч и напором не менее 4 м вод. ст.; расширительный бак объемом 8–12 литров с мембраной для компенсации давления в системе.
Дополнительно: теплоизоляция для труб толщиной не менее 9 мм, стойкая к температуре до 110 °C; датчики температуры с выносными головками для контроля подачи и обратки; медная или стальная гофрированная подводка длиной 0,5–1 м для подключения котла к трубопроводу без напряжений.
Подготовка котла и системы отопления к установке второго контура
Перед монтажом второго контура необходимо отключить котел от электропитания и перекрыть подачу теплоносителя. Сливайте воду из системы отопления через предусмотренные сливные краны, чтобы избежать подтеканий при подключении.
Осмотрите корпус котла – убедитесь в наличии свободного пространства для установки дополнительного теплообменника или подключения бойлера косвенного нагрева. Проверяйте целостность уплотнений и отсутствие коррозии в зоне будущих соединений.
Проверьте характеристики теплоносителя. Для двухконтурных систем рекомендуются теплоносители с антифризными присадками или жесткостью не выше 7 °dH, чтобы предотвратить образование накипи и обеспечить долгий срок службы контура ГВС.
Подготовьте необходимые коммуникации: в зависимости от конструкции котла потребуется подключение холодной воды к теплообменнику ГВС и установка обратного клапана для предотвращения обратного потока. Трубопроводы для второго контура должны выдерживать давление не ниже 3 бар и температуру до 90 °C.
При наличии встроенного циркуляционного насоса проверьте его работоспособность, а при необходимости замените на модель с регулировкой оборотов для оптимального режима работы двухконтурной системы.
Рекомендуется установить дополнительный расширительный бак объёмом не менее 8 литров, рассчитанный на горячую воду, чтобы компенсировать тепловое расширение во втором контуре.

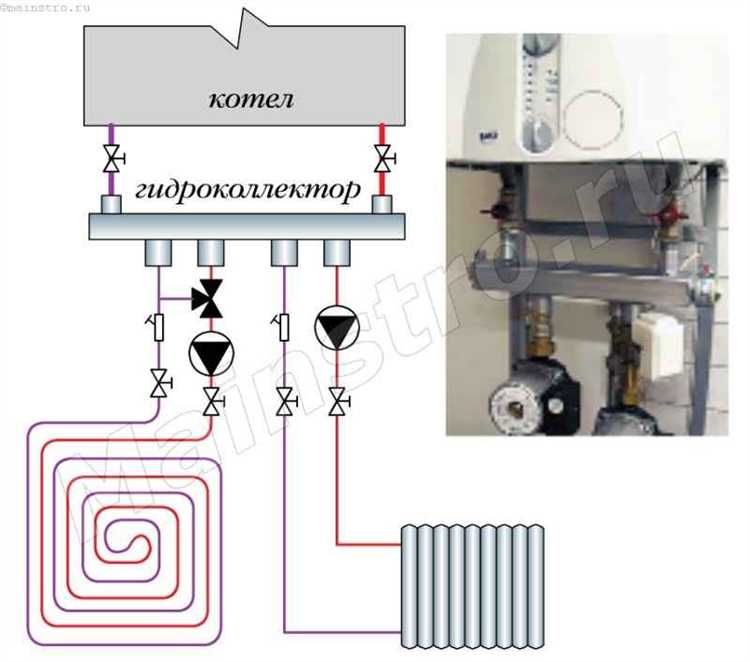

Перед началом монтажа оцените схему разводки системы отопления – желательно обеспечить возможность отключения второго контура без остановки основного. Для этого применяйте шаровые краны и фитинги быстрого соединения.
Схема подключения теплообменника для горячего водоснабжения
Для организации горячего водоснабжения через теплообменник необходимо обеспечить правильное подключение входа и выхода теплоносителя котла к первичному контуру, а также подсоединение водяного контура ГВС к вторичному теплообменнику. Первичный контур подключается к теплообменнику по линии подачи горячей воды из котла и обратки, обеспечивая эффективный теплообмен с питьевой водой.
На подаче теплоносителя следует установить запорный кран и фильтр грубой очистки, предотвращающий попадание загрязнений в теплообменник. Обратная линия оснащается обратным клапаном для исключения обратного течения теплоносителя, что повышает стабильность работы системы и защищает оборудование.
Водяной контур горячего водоснабжения подключается к теплообменнику таким образом, чтобы вода входила снизу, обеспечивая оптимальное прогревание теплообменной поверхности и выходила сверху в систему ГВС. Важным элементом является установка циркуляционного насоса, который поддерживает постоянный поток воды, исключая перегрев и обеспечивая равномерный нагрев.
Для контроля температуры горячей воды на выходе рекомендуется монтировать термодатчик и трехходовой клапан с автоматикой, позволяющей поддерживать заданные параметры температуры без риска перегрева или охлаждения. Подключение системы должно выполняться с учетом минимальных изгибов труб и соблюдением уклона для стока конденсата.
Установка и подключение дополнительного теплообменника в котел
Дополнительный теплообменник позволяет преобразовать одноконтурный котел в двухконтурный, обеспечивая подачу горячей воды для бытовых нужд. Для корректной установки требуется выполнить следующие этапы.
- Выбор теплообменника. Оптимальным считается пластинчатый теплообменник из нержавеющей стали с площадью теплообмена от 0,3 до 0,6 м². Диаметр подключения должен соответствовать трубам котла (обычно 1/2” или 3/4”).
- Подготовка места установки. Теплообменник монтируется на подающей линии котла перед циркуляционным насосом или рядом с ним, чтобы обеспечить стабильный поток и минимальные потери тепла. Важно оставить доступ для обслуживания и прочистки.
- Подключение к системе отопления. Необходимо подключить теплообменник параллельно с основным контуром отопления. Входной патрубок теплообменника соединяется с подачей котла, выход – с обраткой. Для предотвращения гидравлических ударов и воздушных пробок рекомендуется установить шаровые краны и воздухоотводчики.
- Подключение к горячему водоснабжению. Второй контур теплообменника подключается к системе горячего водоснабжения. Важно предусмотреть обратный клапан и фильтр для предотвращения попадания загрязнений и обратного потока.
- Установка дополнительных элементов. Для повышения безопасности и надежности следует включить в схему расширительный бак для горячей воды, термоголовку с датчиком температуры и предохранительный клапан, настроенный на давление около 6 бар.
- Проверка герметичности и пуск. После сборки системы необходимо провести опрессовку до рабочего давления котла, проверить отсутствие протечек и убедиться в правильной циркуляции теплоносителя в обоих контурах.
Соблюдение данных рекомендаций обеспечивает эффективную работу дополнительного теплообменника и гарантирует надежное горячее водоснабжение при сохранении стабильной работы отопительного контура.

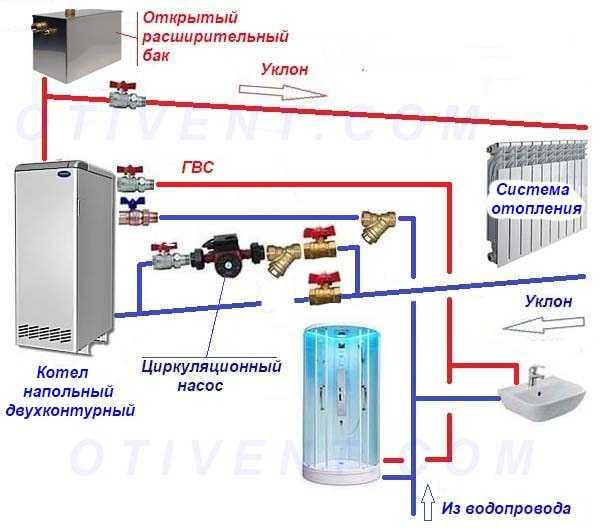

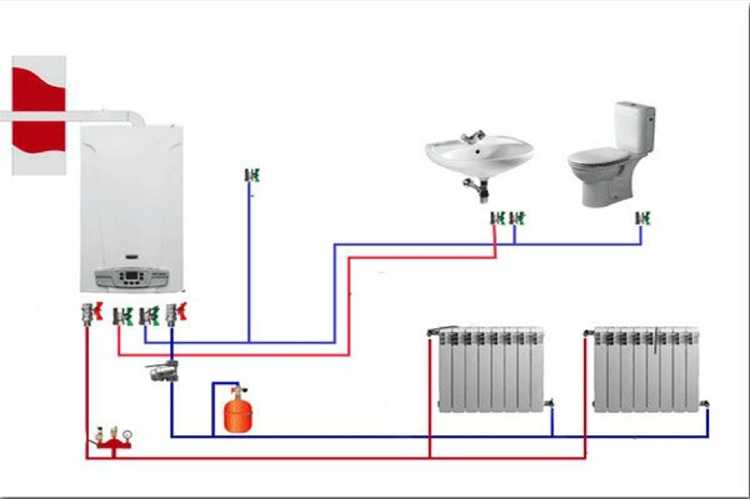

Монтаж трубопроводов и системы разводки горячей воды
Для преобразования одноконтурного котла в двухконтурный необходима точная организация трубопроводов. Рекомендуется использовать металлопластиковые трубы диаметром 16 мм для разводки горячей воды, что обеспечивает оптимальный баланс между прочностью и гибкостью. Все соединения следует выполнять с помощью пресс-фитингов, исключая пайку, чтобы повысить надежность и скорость монтажа.
Трубы укладываются с минимальным числом изгибов и короткими участками между узлами. Для предотвращения гидравлических ударов и шумов рекомендуется устанавливать расширительные компенсаторы в местах прохождения через стены и крепления. Высота прокладки труб должна обеспечивать удобный доступ для обслуживания и проверки герметичности.
В системе обязательно монтируется обратный клапан на выходе горячей воды из котла для предотвращения обратного тока и сохранения давления. Для эффективного удаления воздуха из контура устанавливаются автоматические воздухоотводчики в верхних точках разводки.
Точка подключения к стояку горячего водоснабжения выбирается с учетом минимизации протяженности труб и наличия удобного доступа к элементам управления. В случае значительной длины разводки рекомендуется предусмотреть дополнительный циркуляционный насос с таймером для поддержания стабильной температуры воды и снижения времени ожидания горячей воды у потребителя.
Все элементы крепления труб монтируются с шагом не более 60 см, что предотвращает провисание и повреждение системы под воздействием температуры и давления. Изоляция труб выполняется минеральной ватой толщиной не менее 13 мм с последующей защитой полимерной оболочкой для снижения теплопотерь и предотвращения конденсата.
Перед запуском системы проводится проверка герметичности под рабочим давлением не ниже 3 бар, что позволяет выявить дефекты сборки и устранить их до подачи горячей воды в эксплуатацию.
Настройка автоматики и регулировка температуры двухконтурного котла
После переделки котла с одноконтурного на двухконтурный необходимо правильно настроить автоматику для обеспечения стабильной работы и комфортной температуры в системе отопления и ГВС.
- Подключите датчики температуры на подающей линии отопления и в контуре горячего водоснабжения.
- Установите температурный диапазон для отопления в пределах 55–75 °C, оптимально – около 65 °C, чтобы избежать перегрева и снизить износ теплообменника.
- Для контура ГВС задайте температуру воды 45–50 °C, что предотвращает образование накипи и обеспечивает безопасную температуру для бытового использования.
- Настройте приоритет подачи теплоносителя на контур ГВС при одновременном запросе отопления и горячей воды, чтобы исключить перебои в подаче горячей воды.
- Регулируйте насосы с помощью встроенного контроллера, устанавливая минимальные обороты при отсутствии нагрузки и увеличивая мощность при повышении температуры на датчиках.
Для корректной работы автоматики рекомендуется:
- Проверить герметичность всех соединений после монтажа датчиков и исполнительных устройств.
- Провести тестовый запуск системы, контролируя изменения температуры и переключения режимов на панели управления.
- Использовать программируемый контроллер с функцией погодозависимого регулирования для автоматической подстройки температуры отопления в зависимости от наружной температуры.
- Обеспечить регулярный технический осмотр датчиков и клапанов, особенно перед отопительным сезоном.
Корректная настройка автоматики уменьшит расход топлива и продлит срок службы котла, обеспечив комфортные условия в доме и стабильную подачу горячей воды.
Проверка герметичности и тестирование работы обновлённой системы
После установки дополнительного контура необходимо проверить все соединения на отсутствие протечек. Для этого заполните систему водой и создайте давление не ниже 1,5 бар с помощью встроенного насоса или ручного насоса высокого давления.
Осмотрите места соединений, особенно фитинги, краны и переходники, применяя мыльный раствор для выявления мелких пузырьков, указывающих на утечку. При обнаружении подтеканий подтяните крепления или замените уплотнители.
Для тестирования работы теплообменника и циркуляционного насоса запустите котёл в режиме отопления и горячего водоснабжения. Контролируйте стабильность давления и температуру на выходе контура горячей воды; оптимальный диапазон – 45–60°C.
Проверьте срабатывание автоматических датчиков и клапанов безопасности. Давление не должно превышать максимальные показатели, указанные в техническом паспорте котла (обычно 2,5 бар). Если давление поднимается выше, проверьте корректность установки расширительного бака.
Работа насоса оценивается по стабильному протоку и отсутствию посторонних шумов. При вибрациях или перебоях проверьте подшипники и правильность монтажа. Также рекомендуется проверить работу термостатов и регуляторов температуры.
Заключительный этап – длительная эксплуатация системы под нагрузкой не менее 24 часов с периодическим контролем давления и температуры. Любые изменения в показателях свидетельствуют о необходимости дополнительной диагностики или корректировки монтажа.
Вопрос-ответ:
Можно ли самому переделать одноконтурный котёл в двухконтурный без помощи специалистов?
Да, это возможно при наличии необходимых знаний и инструментов. Однако важно тщательно изучить схему котла, особенности его конструкции и особенности подключения к системе отопления и водоснабжения. Неправильное выполнение работ может привести к поломке оборудования или нарушению его безопасности, поэтому желательно тщательно подготовиться и внимательно соблюдать инструкции.
Какие основные детали и компоненты нужно добавить или заменить при преобразовании котла в двухконтурный?
Главным элементом, который требуется добавить, является теплообменник для горячей воды, который позволит котлу не только греть систему отопления, но и обеспечивать горячее водоснабжение. Также необходимо установить переключающий клапан или устройство приоритета, чтобы система правильно распределяла тепло между отоплением и водой. В некоторых случаях потребуется заменить насос, расширительный бак и настроить автоматику для нового режима работы.
Насколько сложен процесс монтажа дополнительного теплообменника и какие инструменты потребуются?
Установка дополнительного теплообменника требует навыков работы с сантехническими и электрическими соединениями. Понадобятся инструменты для резьбовых соединений, герметики, возможно пайка медных труб, а также приборы для проверки герметичности системы. Важно точно соблюдать правила подключения и обеспечить надежное уплотнение всех соединений, чтобы избежать протечек.
Какие проблемы могут возникнуть после самостоятельного преобразования котла и как их избежать?
Основные трудности — это возможные утечки, неправильная работа автоматики и сбои в переключении между режимами отопления и горячего водоснабжения. Чтобы предотвратить эти проблемы, нужно тщательно проверить все соединения на герметичность, убедиться, что система давления работает в пределах нормы, и провести тестирование работы котла в разных режимах. Если есть сомнения, лучше обратиться к специалисту для проверки или консультации.
Какие преимущества даёт двухконтурный котёл по сравнению с одноконтурным после переделки?
Двухконтурный котёл позволяет одновременно обеспечивать дом теплом и горячей водой без необходимости установки отдельного бойлера. Это экономит пространство и упрощает управление системой отопления. Также современные модели обладают функциями автоматического переключения режимов, что повышает комфорт и снижает энергозатраты. Однако качество работы зависит от правильности монтажа и настройки оборудования.
