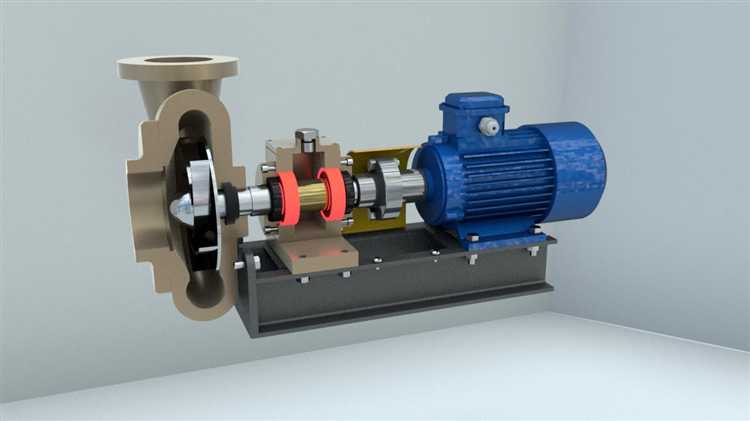

Эффективное управление подачей центробежных насосов напрямую влияет на энергетическую эффективность и надежность систем водоснабжения и технологических процессов. Изменение подачи достигается путем адаптации рабочих параметров насоса, что позволяет снизить износ оборудования и оптимизировать потребление электроэнергии.
Основные методы регулировки включают изменение частоты вращения электродвигателя, изменение геометрии рабочего колеса и использование регулирующих устройств на напорной линии. Частотный регулятор (частотный преобразователь) позволяет плавно изменять скорость вращения, обеспечивая точное соответствие подачи потребностям системы при минимальных энергетических потерях.
Применение дросселирования и байпасных клапанов снижает эффективность из-за увеличения гидравлических потерь, поэтому их использование целесообразно только при ограниченных возможностях внедрения частотного регулирования. Выбор метода зависит от технических характеристик системы, требований к стабильности подачи и экономической целесообразности внедрения.
Регулировка подачи с помощью изменения частоты вращения двигателя
Изменение частоты вращения асинхронного или синхронного двигателя напрямую влияет на производительность центробежного насоса. При снижении частоты вращения пропорционально уменьшается скорость потока и давление, что обеспечивает гибкое и точное управление подачей без механического вмешательства в насосную часть.
Практическое применение преобразователей частоты (ПЧ) позволяет регулировать скорость вращения с точностью до 1 Гц, обеспечивая плавное изменение подачи в диапазоне 30–100% от номинала. При этом экономия электроэнергии достигает до 30–40% по сравнению с регулировкой дросселированием или изменением сечения проходного сечения.
Следует учитывать, что снижение частоты вращения уменьшает напор согласно кубической зависимости (H ∼ n²), а подача пропорциональна скорости вращения (Q ∼ n). Важно обеспечить минимальную частоту вращения, при которой сохраняется стабильное гидравлическое поведение и предотвращается кавитация.
Для защиты двигателя и насоса рекомендуется программировать ПЧ с функциями плавного пуска и останова, ограничением крутящего момента и контролем токовой нагрузки. Мониторинг вибраций и температуры во время работы на пониженных оборотах минимизирует риск выхода оборудования из строя.
Регулировка частоты вращения эффективна для систем с изменяющейся потребностью в подаче, позволяя исключить потери давления, характерные для клапанного управления. При проектировании необходимо учитывать рабочий диапазон частот и характеристики насосного агрегата, чтобы избежать работы в зоне низкой эффективности.

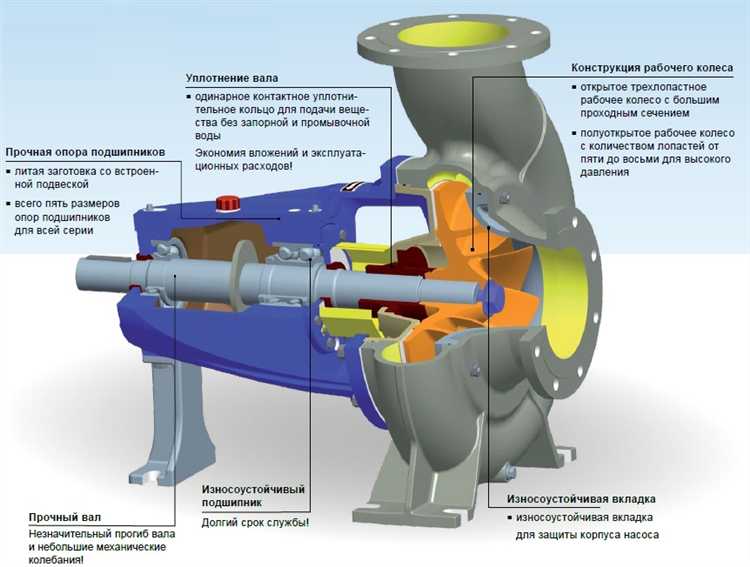

Использование дросселирующих клапанов для управления расходом
Дросселирующие клапаны применяются для регулирования подачи центробежных насосов путем изменения гидравлического сопротивления в трубопроводе. При закрытии клапана увеличивается сопротивление, что снижает расход жидкости и давление на выходе насоса. Такой метод позволяет быстро корректировать параметры подачи без изменения частоты вращения двигателя.
Оптимальное использование дросселирующих клапанов требует точного выбора клапана с учетом максимально допустимого давления и рабочего диапазона расходов. Перекрытие клапана более чем на 50% приводит к значительному повышению нагрузки на насос и росту энергозатрат, что негативно сказывается на долговечности оборудования.
Для минимизации потерь рекомендуется устанавливать клапаны с плавной характеристикой регулировки, обеспечивающие стабильное управление расходом при изменении условий работы. Важно поддерживать перепад давления на клапане не менее 0,2 МПа для предотвращения кавитации и нестабильной работы насоса.
Рекомендуется регулярно контролировать состояние уплотнений и штока клапана, так как износ приводит к утечкам и снижению точности регулировки. При длительном использовании дросселирующего метода управления следует предусмотреть систему мониторинга расхода и давления для своевременной корректировки настроек и предупреждения аварийных режимов.

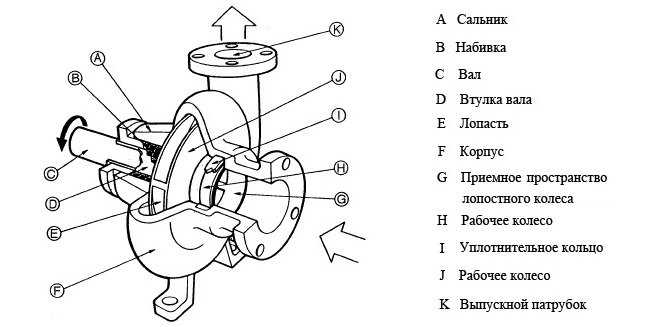

Применение изменяемого рабочего колеса насоса
Изменяемое рабочее колесо позволяет регулировать производительность центробежного насоса без потери энергоэффективности, изменяя угол наклона лопаток в процессе работы. Такой метод особенно эффективен при необходимости точной подстройки подачи и напора в системах с переменной нагрузкой.
Регулировка угла лопаток изменяет гидравлические характеристики насоса, позволяя сохранить оптимальный КПД в диапазоне от 30% до 100% производительности. В среднем, использование изменяемого рабочего колеса снижает энергозатраты на 10-15% по сравнению с классическим дросселированием.
Рекомендуется применять этот метод в системах, где расход и напор меняются часто и плавно, например, в системах отопления, водоснабжения и технологических процессах. Максимальная скорость изменения угла лопаток достигает 5° в секунду, что обеспечивает оперативное реагирование на изменение потребностей.
Для оптимальной работы необходимо обеспечить точное управление механизмом изменения угла лопаток с использованием сервоприводов и датчиков давления. Рекомендуемая частота технического обслуживания узла – каждые 6 месяцев, что предотвращает износ подвижных элементов и сохраняет стабильность регулировки.
Применение изменяемого рабочего колеса позволяет повысить долговечность насоса, снизить эксплуатационные расходы и улучшить управляемость гидросистемой.
Регулировка подачи через изменение положения направляющих лопаток
Изменение угла наклона направляющих лопаток напрямую влияет на гидравлический режим центробежного насоса, позволяя варьировать подачу без снижения энергоэффективности. Оптимальный диапазон поворота лопаток обычно составляет от 0° до 25°, где 0° – полностью открытое положение, обеспечивающее максимальную подачу.
Техническая рекомендация: при увеличении угла наклона лопаток поток воды подвергается большему сопротивлению, что снижает скорость вращения и объем перекачиваемой жидкости. При этом падает напор, но насос работает с меньшими гидравлическими потерями, чем при дросселировании на выходе.
Для точной настройки следует использовать механизм плавного изменения угла с фиксацией положения. Внедрение датчиков давления и расхода позволит контролировать параметры и обеспечить соответствие заданным условиям эксплуатации.
Регулировка таким способом сохраняет стабильность работы двигателя, снижает вибрации и уменьшает износ крыльчатки. Рекомендуется проводить изменения при работающем насосе на минимальной нагрузке, избегая резких переходов, чтобы исключить гидравлические удары.
Показано, что регулировка направляющих лопаток позволяет снизить энергопотребление до 15% по сравнению с традиционным дросселированием при равной подаче. Кроме того, такой метод расширяет диапазон эффективной работы насоса без необходимости замены оборудования.
Управление подачей с помощью байпасных линий
Байпасные линии применяются для точного регулирования подачи центробежных насосов без изменения частоты вращения рабочего колеса. Конструкция байпаса предусматривает обходной трубопровод, соединённый параллельно основной магистрали. Открытие байпасного клапана позволяет часть потока перенаправить обратно на вход насоса или в резервуар, снижая фактический расход в потребляющей системе.
Оптимальный диаметр байпаса выбирается исходя из максимального расхода, подлежащего перенаправлению, и должен обеспечивать минимальные гидравлические потери при полной открытости. Рекомендуется использовать клапаны с плавной регулировкой, обеспечивающие стабильность и предотвращающие кавитацию при работе насоса в частично загруженном режиме.
Эксплуатация байпасной линии требует контроля давления в системе, чтобы не допускать превышения допускаемых значений на входе и выходе насоса. Регулировка должна вестись так, чтобы насос не работал в зонах низкой эффективности, что достигается поддержанием напора и расхода в пределах расчетных характеристик.
Для повышения энергетической эффективности необходимо минимизировать время работы с открытым байпасом. Длительная рециркуляция потока приводит к увеличению энергопотребления и износу оборудования. В случаях частого изменения нагрузки целесообразно сочетать байпас с другими методами регулирования, например, частотным преобразователем.
Применение байпасных линий оправдано при необходимости быстрого локального снижения подачи без переброса нагрузки на электропривод. При правильном подборе элементов и своевременном техническом обслуживании данный метод обеспечивает точное регулирование с минимальными затратами на модернизацию насосного оборудования.

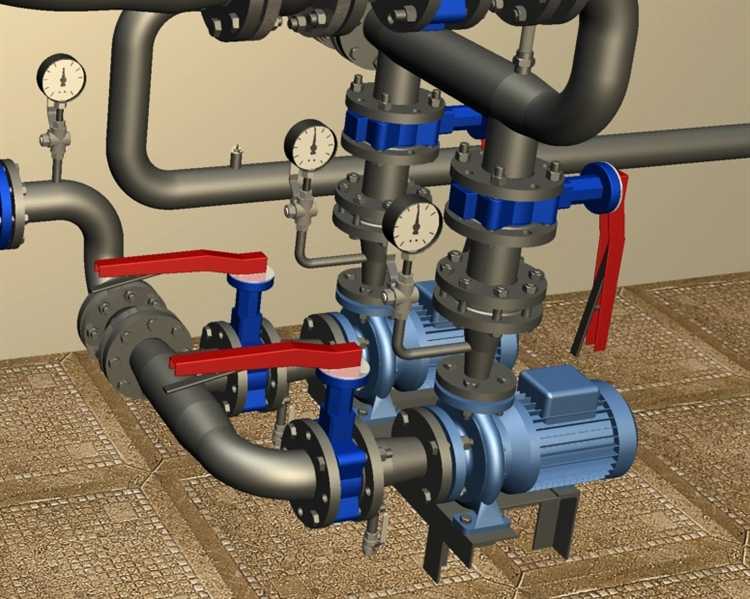

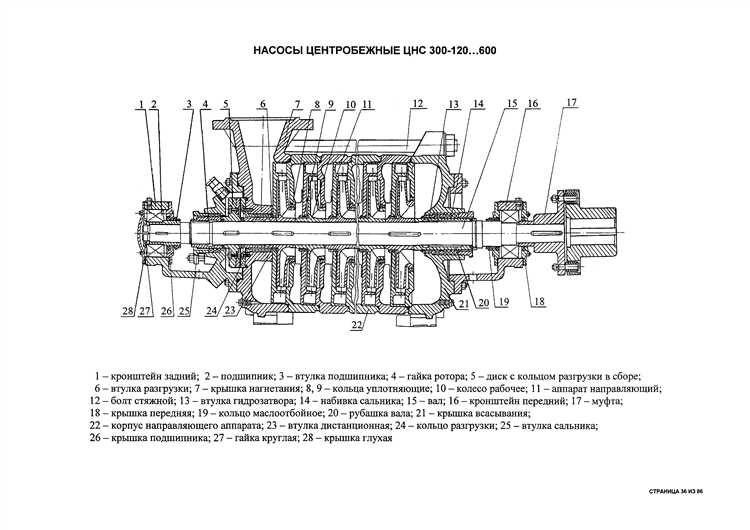

Использование насосных станций с параллельным соединением насосов
Параллельное соединение центробежных насосов применяется для увеличения подачи при сохранении необходимого напора. Такая схема обеспечивает гибкость регулирования и повышает надежность системы за счет возможности поочередного включения и резервирования оборудования.
При параллельной работе насосов суммарный расход определяется суммой подач каждого агрегата при одинаковом напоре. Максимальная производительность станции равна сумме максимальных расходов насосов, что позволяет более точно соответствовать требованиям изменяющейся нагрузки без существенного снижения КПД.
Для эффективного регулирования подачи рекомендуется использовать частотные преобразователи, позволяющие плавно изменять скорость вращения насосов. Включение нескольких насосов с разной производительностью позволяет сгладить график подачи, минимизируя пиковые нагрузки и снижая энергозатраты.
Обязательным условием является установка обратных клапанов на выходе каждого насоса для предотвращения обратного течения и взаимного влияния насосов. Несоблюдение этого приводит к гидравлическим ударам и снижению ресурса оборудования.
При проектировании насосной станции с параллельным соединением следует учитывать гидравлические потери в распределительной системе и балансировать напоры для предотвращения перераспределения потоков. Для этого целесообразно применять регулировочные заслонки на отдельных ветвях.
Резервирование насосов обеспечивает бесперебойную работу станции при выходе из строя одного из агрегатов. Практика показывает, что оптимальным считается наличие одного резервного насоса на три рабочих, что снижает риски простоев и аварийных ситуаций.
Подключение насосов с идентичными характеристиками позволяет упростить обслуживание и повысить эффективность эксплуатации. При использовании насосов разных моделей необходима тщательная настройка режимов работы и контроль параметров подачи и напора.
Параллельное соединение также упрощает масштабирование системы – при увеличении потребности в подаче достаточно добавить насос без полной перестройки гидравлической схемы. Важно, чтобы новые насосы имели характеристики, совместимые с уже установленными.
Регулярный мониторинг и автоматизация управления насосной станцией с параллельным соединением позволяют оптимизировать расход электроэнергии и снизить износ оборудования, что важно для снижения эксплуатационных затрат и продления срока службы насосов.
Автоматизация регулировки подачи с помощью датчиков давления и расхода
Автоматизация регулировки подачи центробежных насосов базируется на интеграции датчиков давления и расхода, которые обеспечивают точный контроль рабочих параметров в реальном времени. Основная задача – поддержание оптимального расхода и давления в системе с минимальными энергетическими затратами и без нарушения технологического процесса.
Для реализации автоматической регулировки используют следующие подходы:
- Датчики давления: устанавливаются на выходе насоса и/или в ключевых точках сети для мониторинга перепада давления. Значения используются для управления частотой вращения или положением регулирующего клапана.
- Датчики расхода: фиксируют фактический объем перекачиваемой жидкости. Эти данные позволяют корректировать подачу насоса, учитывая текущие потребности системы.
Реализация системы управления включает:
- Подключение датчиков к контроллеру ПЛК или специализированному блоку управления с возможностью программирования алгоритмов регулирования.
- Настройку уставок давления и расхода в соответствии с технологическими требованиями и характеристиками оборудования.
- Использование пропорционально-интегрально-дифференциальных (ПИД) регуляторов для плавного изменения параметров работы насоса, исключая резкие колебания давления и расхода.
- Внедрение аварийных сценариев при выходе параметров за допустимые пределы, что позволяет предотвратить повреждения оборудования и снизить риски сбоев.
Рекомендуется устанавливать датчики с погрешностью не выше 0,5% от измеряемого значения для обеспечения высокой точности регулировки. Частотные преобразователи в связке с датчиками давления и расхода позволяют оптимизировать энергопотребление насоса до 15-20% в сравнении с классическим регулирующим оборудованием.
Ключевое условие успешной автоматизации – правильное размещение датчиков. Давление измеряется максимально близко к выходу насоса, а расход – в местах с равномерным распределением потока, чтобы исключить влияние турбулентности и пульсаций.
Вопрос-ответ:
Какие существуют основные способы регулировки подачи центробежного насоса?
Существует несколько методов регулировки подачи центробежных насосов. Наиболее распространённые — изменение частоты вращения электродвигателя с помощью частотного преобразователя, использование регулирующего клапана на выходе насоса и изменение геометрии рабочего колеса (например, поворот лопаток). Каждый метод имеет свои преимущества и ограничения, связанные с энергоэффективностью, стоимостью оборудования и сложностью эксплуатации.
Как влияет изменение частоты вращения насоса на его рабочие характеристики?
Изменение частоты вращения напрямую сказывается на производительности насоса, а также на напоре и мощности, потребляемой от электродвигателя. При уменьшении частоты скорость вращения снижается, что приводит к уменьшению подачи и напора. Этот способ позволяет плавно и быстро регулировать параметры насоса без значительных потерь энергии, что делает его наиболее экономичным при частом изменении нагрузок.
В каких случаях использование регулирующего клапана на выходе насоса является оправданным?
Регулирующий клапан применяется, если насос работает с постоянной скоростью, а требуется менять подачу системы. Такой способ достаточно прост и относительно недорог, однако приводит к потерям давления и повышенному расходу энергии, поскольку часть энергии гидравлически «сбрасывается» через клапан. Его применяют, когда частотное регулирование невозможно или экономически нецелесообразно, а точная настройка подачи нужна в ограниченных пределах.
Какие преимущества и недостатки имеет регулировка подачи изменением угла наклона лопаток рабочего колеса?
Регулировка подачи с помощью поворота лопаток позволяет изменять геометрию рабочего колеса, что влияет на производительность насоса без изменения частоты вращения. Такой метод обеспечивает хорошую точность регулировки и снижает энергозатраты по сравнению с использованием дросселирования. Однако оборудование более сложное и дорогое в изготовлении и обслуживании, а также требует специального контроля для поддержания правильного угла наклона во время работы.
