Для эффективной работы системы отопления важно правильно подключить теплый пол к котлу. Неправильное соединение может привести к снижению КПД, неравномерному прогреву и поломке оборудования. В данной статье рассмотрим последовательность действий и необходимые технические параметры.
Оптимальная схема подключения включает установку смесительного узла, который снижает температуру теплоносителя до 35–45 °C, необходимой для теплого пола. Температура подачи выше 50 °C недопустима, так как повреждает пластиковые трубы и влияет на комфорт.
Рекомендуется использовать трехходовой клапан с сервоприводом для автоматического регулирования температуры. Подключение датчика температуры в контуре позволяет контролировать и поддерживать стабильный микроклимат в помещении.
Важно учитывать мощность котла и объем теплоносителя. Для расчета необходимого диаметра труб и скорости потока применяется формула Q = m × c × ΔT, где Q – тепловая мощность, m – масса теплоносителя, c – удельная теплоемкость воды, ΔT – разница температур подачи и возврата.
Соблюдение технологии монтажа и использование качественных фитингов обеспечит долговечность и безопасность системы. Следующий раздел подробно опишет каждый этап подключения.

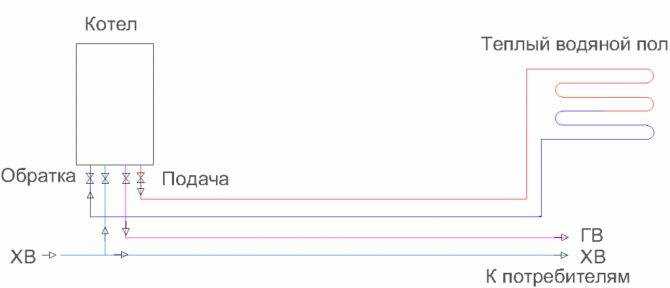

Подключение теплого пола к котлу: пошаговое руководство
1. Отключите котел от электропитания и перекройте подачу воды в систему отопления.
2. Определите место подключения коллектора теплого пола. Обычно он монтируется рядом с котлом или в шкафу отопления.
3. Подготовьте подводящие трубы: подайте к коллектору обратный и подающий трубопровод диаметром 16-20 мм, соответствующий характеристикам системы.
4. Установите тройники на подающую и обратную линии котла для подключения подачи и обратки к коллектору теплого пола.
5. Смонтируйте насосную группу с термостатическим клапаном и циркуляционным насосом, обеспечивающим оптимальную температуру теплоносителя для пола (обычно 35–45 °C).
6. Подключите трубки от коллектора к насосной группе, учитывая правильное направление движения теплоносителя: подача – к котлу, обратка – от котла.
7. Установите терморегулятор и датчики температуры пола для контроля и автоматического поддержания заданного режима.
8. Проверьте герметичность всех соединений с помощью давления до 6 бар. Испытание проводят перед запуском системы.
9. Запустите котел и постепенно откройте подачу теплоносителя в контуры теплого пола, контролируя температуру и давление.
10. Отрегулируйте расход на каждом контуре коллектора для равномерного прогрева покрытия.
Выбор типа котла для подключения теплого пола
Оптимальный котел для теплого пола должен обеспечивать стабильную температуру теплоносителя в диапазоне 35–45 °C. Газовые котлы с модуляцией мощности и встроенным контуром для отопления подходят лучше всего, так как позволяют точно регулировать подачу тепла и экономить топливо.
Электрические котлы целесообразны для небольших площадей и при отсутствии газовой магистрали, но их эксплуатационные расходы выше. Конденсационные котлы предпочтительнее обычных, поскольку их КПД достигает 95–98%, что снижает расход топлива и повышает эффективность системы теплого пола.
При выборе котла обращайте внимание на возможность подключения внешнего смесительного узла или наличие встроенного. Это важно для поддержания низкой температуры подачи и предотвращения перегрева труб.
Мощность котла должна рассчитываться исходя из теплопотерь помещения, увеличенных на 10–15% для компенсации дополнительных нагрузок теплого пола. Недостаточная мощность приведет к нестабильному отоплению и быстрому износу оборудования.
Подготовка места установки коллектора и оборудования
Выбор места для коллектора должен учитывать удобство доступа для обслуживания и компактность размещения. Оптимальная высота установки – от 0,8 до 1,5 метра от пола, что обеспечивает удобную работу с регуляторами и вентилями.
Площадь под оборудование должна быть ровной и прочной, выдерживать вес коллектора, насосов и запорной арматуры. Рекомендуется предусмотреть дополнительное пространство не менее 0,5 метра с каждой стороны для свободного доступа.
Стены и пол в месте монтажа необходимо защитить от влаги и перепадов температуры – использовать влагостойкие материалы или нанести антисептическое покрытие. Важно обеспечить хорошее освещение рабочего пространства.
Перед установкой коллектора необходимо проложить трубы подачи и обратки, ориентируясь на минимальное количество изгибов и надежное крепление. Использование гибких соединений снизит нагрузку на оборудование и упростит монтаж.
Обязательно предусмотреть монтаж дренажного поддона или системы сбора конденсата под коллекторным шкафом, особенно при установке в подвальных помещениях или местах с повышенной влажностью.
Подключение электрических компонентов (насосы, термостаты) должно выполняться с использованием защищённых от влаги кабелей, с выделенной линией питания и автоматическим отключением при перегрузках.
Подключение подачи и обратки теплого пола к котлу
Правильное подключение подачи и обратного трубопровода теплого пола к котлу обеспечивает стабильный и равномерный нагрев системы. Выполните следующие шаги:
- Выберите точку подключения на котле. Обычно подача теплого пола подключается к выходу котла с температурой 45-55 °C, а обратка – к входу с обратной линией системы отопления.
- Установите коллектор для теплого пола. Коллектор должен иметь подающие и обратные распределительные линии с запорной арматурой и расходомерами для регулировки потока.
- Включите в схему термостатический смесительный клапан. Он снижает температуру подачи с котла до необходимой для теплого пола (35-45 °C), предотвращая перегрев труб.
- Подключите подающую линию теплого пола к выходу смесительного узла или коллектора. Используйте шаровые краны для возможности отключения в случае ремонта.
- Обратную линию соедините с котлом через обратный коллектор или напрямую, если система небольшая, обеспечив свободный возврат воды с пониженной температурой.
- Проверьте наличие обратного клапана в подающей линии, чтобы исключить обратный поток и нарушение циркуляции.
- Установите циркуляционный насос на подаче или обратке теплого пола, исходя из рекомендаций производителя котла и длины трубопровода.
- Подсоедините датчики температуры на подаче и обратке для контроля и автоматического регулирования работы системы.
После подключения выполните продувку системы для удаления воздуха и проведите гидравлические испытания на герметичность.

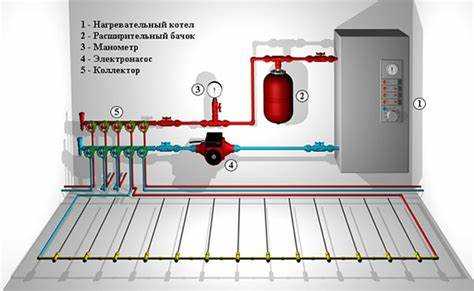

Монтаж циркуляционного насоса и автоматических клапанов
Перед установкой циркуляционного насоса убедитесь, что выбран агрегат с рабочим давлением не ниже 10 бар и максимальной температурой воды до 110 °C. Насос должен быть установлен на подающей линии теплого пола, как можно ближе к котлу, чтобы обеспечить эффективную циркуляцию.
Для удобства обслуживания и предотвращения повреждений насоса необходимо монтировать запорные краны с обеих сторон агрегата. Обязательно устанавливайте обратный клапан, предотвращающий обратный ток теплоносителя при отключении насоса.
Расположение насоса должно быть горизонтальным, двигатель – сверху. Это обеспечивает оптимальное охлаждение и продлевает срок службы оборудования. Важно соблюдать направление потока, указанное стрелкой на корпусе насоса.
Для подключения используйте металлические трубы или сертифицированные PEX-трубы с фитингами, выдерживающими рабочее давление и температуру системы. Места соединений обрабатывайте специальной уплотнительной лентой или пастой, не применяйте паклю.
Автоматические клапаны монтируются на обратной линии теплого пола. Клапан воздухоотводчик необходимо устанавливать в самой верхней точке контура для своевременного удаления воздуха, который снижает эффективность циркуляции.
Манометр и термометр рекомендуется устанавливать непосредственно рядом с насосом для контроля давления и температуры в системе в режиме реального времени.
После монтажа выполните проверку герметичности всех соединений и проведите тестовый запуск системы под давлением, превышающим рабочее на 10–15%, чтобы выявить возможные протечки и некорректную работу клапанов.
Установка и настройка терморегуляторов для теплого пола
Терморегулятор устанавливается в удобном для управления месте, обычно на высоте 1,2–1,5 метра от пола. Перед монтажом важно отключить питание электрической сети для безопасности. Подключение терморегулятора должно осуществляться согласно схеме производителя и типу теплого пола (электрический или водяной). Для электрического теплого пола терморегулятор подключается последовательно к нагревательному кабелю и питающей линии, обеспечивая прерывание цепи при достижении заданной температуры.
Для водяного теплого пола терморегулятор управляет циркуляционным насосом или сервоприводом на коллекторе, обеспечивая подачу горячей воды по необходимости. Важно использовать датчик температуры пола, который монтируется в гофрированной трубке между витками нагревательного кабеля на глубине 3-5 см в стяжке, исключая прямой контакт с элементами пола.
Настройка терморегулятора начинается с выбора рабочей температуры. Рекомендуемый диапазон для жилых помещений – 26–28 °C поверхности пола. Установка температуры выше 30 °C нецелесообразна и может привести к преждевременному износу покрытия. После установки температуры необходимо проверить срабатывание устройства, наблюдая за включением и выключением нагрева в зависимости от изменений показаний датчика.
Для повышения точности контроля рекомендуется использовать модели терморегуляторов с функцией программирования по времени и температуре, что позволяет оптимизировать энергопотребление и комфорт. Обязательно проверить наличие заземления на корпусе терморегулятора и использовать УЗО для предотвращения поражения электрическим током.
Проверка герметичности и тестирование системы отопления
После подключения теплого пола к котлу необходимо обязательно провести проверку герметичности и функциональное тестирование всей системы перед её эксплуатацией.
- Заполнение системы водой:
- Используйте чистую воду без примесей, давление подачи не должно превышать 2 бар.
- Плавно заполните контур, избегая образования воздушных пробок.
- Откройте воздухоотводчики в местах наивысшей точки для выпуска воздуха.
- Герметичность:
- Поднимите давление в системе до 3 бар с помощью насосного оборудования.
- Оставьте систему под давлением на 30–60 минут, контролируя показатели манометра.
- Осмотрите все соединения, фитинги и трубы на предмет подтеков и видимых деформаций.
- При падении давления более 0,1 бар за 30 минут следует искать и устранять утечки.
- Тестирование работы системы:
- Включите котел на минимальный режим циркуляции теплоносителя.
- Проверьте равномерность нагрева по всей площади теплого пола с помощью инфракрасного термометра или тепловизора.
- Контролируйте температуру подачи и обратки, она должна соответствовать техническим параметрам котла и труб.
- Убедитесь в отсутствии шумов и вибраций в насосе и трубопроводах.
- Заключительные действия:
- После успешного теста снизьте давление до рабочего значения (обычно 1,5–2 бар).
- Закройте все вентиляционные отверстия и плотно закрутите фитинги.
- Рекомендуется провести повторную проверку герметичности через 24 часа.

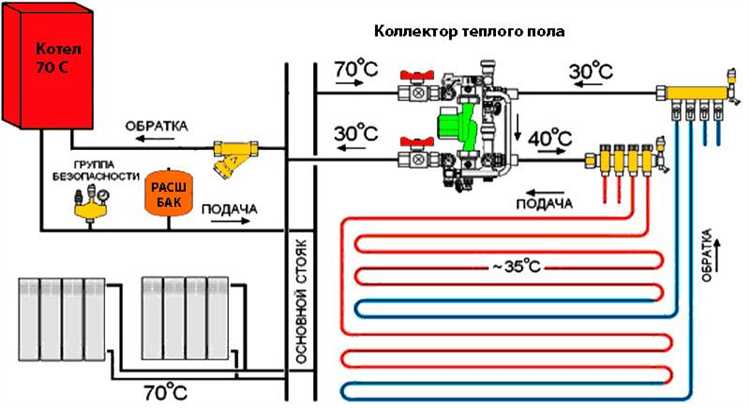

Запуск системы и регулировка температуры пола
Перед включением системы необходимо убедиться в отсутствии протечек и правильности монтажа трубопроводов. Заполните контур теплого пола водой через запорный кран, удалите воздух с помощью автоматического или ручного воздухоотводчика.
Включите циркуляционный насос, следите за стабильным напором и отсутствием вибраций. Первоначально установите температуру подачи на котле в диапазоне 35–40 °C. Температуру пола регулируйте с помощью терморегулятора, ориентируясь на рекомендуемый показатель 26–28 °C для жилых помещений.
Настройка терморегулятора производится по датчику пола, установленному в трубе или на поверхности основания. Разместите датчик на глубине 3–5 см от поверхности для точного контроля. При превышении установленной температуры терморегулятор отключит циркуляцию подачи, предотвращая перегрев.
Если температура пола ниже заданной, плавно увеличьте температуру подачи на котле на 2–3 °C. Не рекомендуется превышать 45 °C, чтобы избежать повреждения напольного покрытия и снижения энергоэффективности.
Проверьте работу системы через 24 часа после запуска. Контролируйте равномерность прогрева пола по помещениям. При необходимости отрегулируйте балансировочные клапаны для равномерного распределения теплоносителя.
Вопрос-ответ:
Какие основные этапы подключения теплого пола к котлу?
Подключение теплого пола к котлу включает несколько последовательных шагов. Сначала необходимо подготовить систему — проверить котел и убедиться, что он поддерживает подключение дополнительного контура. Затем устанавливается распределительный коллектор для теплого пола. После этого подключаются трубы теплого пола к коллектору, а сам коллектор — к котлу через циркуляционный насос и термостат. Важно правильно настроить температуру и давление, чтобы избежать перегрева или недостаточного прогрева пола.
Можно ли подключить теплый пол к любому типу котла?
Не ко всем котлам подходит подключение теплого пола. Газовые и электрические котлы с возможностью регулировки температуры зачастую совместимы. Однако твердотопливные или старые модели котлов могут не поддерживать работу с низкотемпературными системами, такими как теплый пол. В таких случаях требуется дополнительное оборудование — например, смесительный узел, чтобы снизить температуру теплоносителя до безопасной для пола.
Как избежать проблем с циркуляцией воды в системе теплого пола при подключении к котлу?
Для нормальной циркуляции важно установить отдельный циркуляционный насос именно для контура теплого пола. При подключении к котлу без насоса возможны перебои и неравномерный прогрев. Кроме того, стоит использовать распределительный коллектор с балансировочными клапанами — это позволит регулировать поток воды в каждом контуре и обеспечит стабильное давление и температуру по всей системе.
Какие ошибки чаще всего допускают при подключении теплого пола к котлу?
Одной из распространённых ошибок является отсутствие или неправильный подбор смесительного узла, что приводит к перегреву труб и повреждению покрытия пола. Также встречается неверный монтаж распределительного коллектора, отсутствие регулировки температуры и давления, что вызывает неравномерный прогрев или образование воздушных пробок. Нередко забывают о необходимости установки отдельного насоса для теплого пола, из-за чего система работает нестабильно.
Нужно ли проводить проверку системы теплого пола после подключения к котлу и как это сделать?
Проверка системы обязательна. После подключения следует заполнить контур теплоносителем, проверить герметичность всех соединений и устранить возможные протечки. Затем запускают циркуляционный насос и контролируют температуру на выходе и входе в контур теплого пола. Важно убедиться, что система прогревается равномерно, нет шумов и воздушных пробок. Для этого может потребоваться прокачка системы и регулировка клапанов на коллекторе.
