Для получения воды из колодца традиционные методы включают ведро и канат, которые позволяют поднимать до 15 литров за один цикл. Оптимальная длина каната – на 0,5–1 метр длиннее глубины колодца, чтобы избежать касания дна и загрязнений. Ведро должно иметь объем не менее 10 литров и оборудоваться прочной ручкой для устойчивого захвата.
Ручной подъём часто выполняется с использованием лебедки или рукоятки, что снижает нагрузку на руки и повышает скорость добычи воды до 30 литров в минуту. При глубине колодца свыше 5 метров предпочтительно использовать механизмы, уменьшающие трение и износ каната.
Механические системы включают шкивы и приводные лебедки, которые могут работать от мускульной силы или мотора. Это позволяет увеличить объем добываемой воды до 100 литров за час без значительных физических затрат. Важно обеспечить регулярную смазку движущихся частей для предотвращения коррозии и заеданий.
Выбор метода зависит от глубины колодца, частоты использования и технических возможностей. При постоянном использовании оптимальны механизмы с устойчивой конструкцией и удобным управлением, что продлевает срок службы оборудования и улучшает эффективность.
Выбор ведра и каната для ручного подъема воды
Для подъема воды из колодца вручную оптимально использовать ведро объемом от 10 до 15 литров. Меньший объем снижает эффективность, а больший увеличивает вес, усложняя работу. Материал ведра должен быть устойчив к коррозии и легко чиститься – нержавеющая сталь, пищевой пластик или оцинкованная сталь подходят лучше всего.
Форма ведра должна обеспечивать удобный захват и предотвращать разбрызгивание. Ручка предпочтительна из металла с антикоррозийным покрытием или из прочного пластика с эргономичной формой. Крепления ручки должны выдерживать нагрузку не менее 150 кг, чтобы избежать поломок при наполненном ведре.
Канат для подъема должен иметь диаметр от 10 до 12 мм, быть устойчивым к влаге и истиранию. Оптимальным выбором станет синтетический канат из полиэстера или полипропилена с плетеной структурой, обеспечивающей хорошее сцепление и минимальную растяжимость. Натуральные материалы, например, сизаль или хлопок, быстро изнашиваются и гниют.
Длина каната должна превышать глубину колодца минимум на 1,5 метра для удобства работы и крепления. Узлы должны быть надежными – рекомендован узел «восьмерка» или двойной простой узел, чтобы избежать скольжения и износа в точках крепления к ведру и блоку подъема.
Техника подъема воды с помощью ручной лейки
Ручная лейка представляет собой цилиндрический сосуд с крышкой и клапаном, который позволяет извлекать воду из колодца без ведра и каната. Для начала работы лейку опускают в колодец вертикально до полного погружения. После этого крышку закрывают, создавая герметичное пространство внутри сосуда.
Подъем воды происходит за счет разрежения, образующегося при вытягивании лейки вверх. Чтобы обеспечить надежный захват жидкости, необходимо поднимать лейку плавно, без резких рывков. При подъеме клапан предотвращает вытекание воды обратно вниз.
Для предотвращения утечек и ускорения работы клапаны и уплотнительные элементы требуют регулярной проверки и очистки от грязи и налета. Оптимальная глубина колодца для использования ручной лейки – не более 7–8 метров, так как на больших глубинах эффективность снижается из-за увеличения нагрузки и сложности подъема.
Рекомендуется использовать лейку с объемом 10–15 литров, чтобы снизить число циклов подъема, при этом сохраняя manageable вес. Вес заполненной лейки не должен превышать 15 кг, чтобы минимизировать усталость оператора.
Для облегчения работы применяют рукоятки с эргономичной формой и дополнительные механизмы фиксации крышки. Если колодец оснащен люком, важно обеспечить свободный доступ для опускания и подъема лейки без заеданий.
Техника безопасности включает в себя проверку надежности крепления крышки и клапанов, чтобы исключить возможность выпадения воды и травм. При регулярной эксплуатации целесообразно иметь запасные клапаны и прокладки.
Использование шкива и блока для снижения усилий при подъеме воды
Простейшая система подъема ведра с водой из колодца включает одинарный блок – колесо с желобом, установленное над устьем. Верёвка перекинута через блок, один конец закреплён на ведре, другой тянут рукой. Такой способ не уменьшает силу, но меняет направление приложения усилия, что делает подъём удобнее.
Для снижения нагрузки применяют подвижный блок в сочетании с неподвижным. Такая система называется полиспаст. При использовании одного подвижного и одного неподвижного блока сила, необходимая для подъёма, уменьшается вдвое. Например, если масса ведра с водой – 20 кг, потребуется усилие около 100 Н вместо 200 Н.
Для надёжной работы полиспаста нужно использовать прочную верёвку диаметром не менее 10 мм, устойчивую к растяжению и влаге. Колёса блоков должны вращаться свободно, без заеданий. Основание для крепления – металлический крюк или балка, выдерживающая нагрузку с запасом.
Если устанавливается стационарная система, важно закрепить подвижный блок на прочной раме, соединённой с ведром коротким отрезком троса. Удобно использовать рычажную ручку или барабан для наматывания верёвки, чтобы обеспечить плавный подъём без рывков.
Полиспаст особенно эффективен при глубине колодца более 10 метров. При глубине до 5 м достаточно обычного блока, если подъём выполняется регулярно. Для увеличения ресурса системы блоки лучше выбирать с металлическими подшипниками, а не пластиковыми втулками.
Принцип работы ручного коловорота для подъема воды
Ручной коловорот представляет собой горизонтальный вал, установленный на стойках над устьем колодца. К валу крепится рукоятка, а также трос или цепь с ведром на конце. При вращении рукоятки вал наматывает трос, поднимая ёмкость с водой.
Основной элемент конструкции – барабан диаметром от 10 до 20 см. Чем больше диаметр, тем меньше усилие, но больше оборотов потребуется. Рукоятка устанавливается на одном или обоих концах вала. Оптимальная длина рукоятки – 30–40 см: это обеспечивает достаточный рычаг без перегрузки кисти.
Материал троса – оцинкованная сталь, реже капрон. Стальной трос предпочтительнее для глубоких колодцев (более 10 м), так как меньше растягивается и выдерживает большую нагрузку. Ведро желательно металлическое, объёмом 8–12 литров. При погружении оно должно свободно проходить через направляющее кольцо, закреплённое в оголовке.
Для удобства обратного хода вал оснащается фиксатором – зубчатой рейкой или стопором. Это исключает самопроизвольное вращение при остановке. Конструкция монтируется строго горизонтально, чтобы исключить перекос и заклинивание троса.
Рекомендуемая высота установки ручки от земли – около 1 метра. Это позволяет взрослому человеку работать без излишнего наклона спины. В местах с частым использованием колодца вал устанавливают на подшипниках – это снижает трение и продлевает срок службы конструкции.

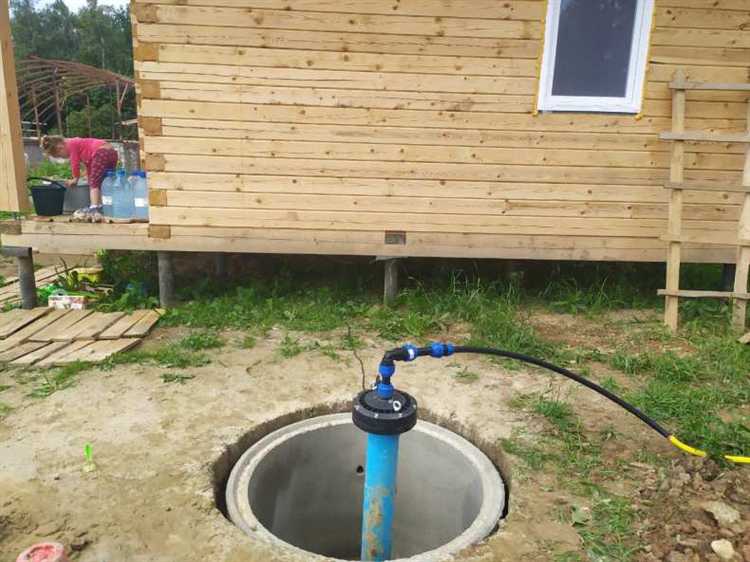

Применение насоса с ручным приводом для колодцев
Оптимальная глубина для использования – до 10 метров. При превышении этого уровня эффективность заметно снижается из-за ограничений атмосферного давления. Для глубин от 10 до 25 метров применяется насос с штанговым приводом, где насосная часть размещается на дне колонны, а усилие передаётся через шток.
Монтаж требует жёсткого крепления основания к перекрытию над колодцем. Желательно предусмотреть защиту от замерзания – утепление корпуса или демонтаж на зиму. При выборе насоса необходимо учитывать диаметр обсадной трубы (стандарт – от 80 мм), плотность воды, а также предполагаемый объём потребления. Для ежедневного использования в хозяйстве подойдёт модель с производительностью от 20 литров в минуту.
При техническом обслуживании следует регулярно проверять состояние клапанов, манжеты и штанг. Смазка движущихся частей увеличивает срок службы устройства. Если насос начинает «захватывать воздух», это сигнал о необходимости замены уплотнителей.
Ручной насос не требует электропитания, устойчив к перепадам температуры и подходит для резервного водоснабжения. Это надёжное решение при перебоях с электроэнергией или в отдалённых местах без инженерной инфраструктуры.
Устройство и использование механического поршневого насоса
Механический поршневой насос предназначен для подъёма воды с глубины до 8 метров. Он состоит из следующих элементов:
- Цилиндр – металлическая или пластиковая труба, внутри которой движется поршень.
- Поршень – снабжён уплотнением и клапаном, обеспечивает засасывание и вытеснение воды.
- Нижний клапан – установлен в основании цилиндра, пропускает воду только вверх.
- Шток – соединён с поршнем, передаёт усилие от ручки.
- Ручка (качалка) – рычажный механизм, обеспечивающий возвратно-поступательное движение поршня.
Работа насоса основана на создании разрежения в цилиндре. При подъёме поршня нижний клапан открывается, и вода заполняет цилиндр. При опускании поршня нижний клапан закрывается, открывается клапан в поршне, и вода проходит выше. Повторение цикла позволяет выталкивать воду наружу.
Рекомендации по установке и эксплуатации:
- Установить цилиндр строго вертикально, исключив перекосы. Герметичность всех соединений обязательна.
- Диаметр цилиндра и длина хода поршня должны соответствовать предполагаемому объёму перекачки.
- Использовать кожаные или резиновые уплотнения, подходящие по диаметру, без люфтов.
- При глубине более 6 метров использовать расширенные конструкции с клапаном и цилиндром, расположенными ближе к зеркалу воды.
- Раз в 3–4 месяца разбирать механизм, очищать детали от налёта и проверять состояние уплотнений и клапанов.
- Зимой насос необходимо утеплить либо осушить, чтобы избежать разрушения деталей от замерзшей воды.
Монтаж и эксплуатация гидравлической системы подъема воды
Перед установкой гидравлической системы необходимо определить глубину колодца, уровень зеркала воды и дебит. Для работы поршневого или мембранного гидронасоса требуется герметичная труба с обратным клапаном на заборном конце. Диаметр трубы подбирается в зависимости от производительности насоса и глубины подъема. Для бытовых нужд при глубине до 8 метров чаще всего применяют ручные насосы типа НР-3 или МАСТЕР-60.
Монтаж начинается с установки направляющей трубы в колодец. Нижний конец оснащается обратным клапаном с сетчатым фильтром. Насос крепится на плите над колодцем, строго по вертикали. Тяговый механизм поршня должен свободно перемещаться без перекосов. Все соединения герметизируются лентой ФУМ или сантехническим льном с пастой.
После установки насос прокачивают вручную, проверяя герметичность и производительность. При появлении воздуха в напорной магистрали необходимо проверить целостность клапанов и уплотнений. Регулярно (не реже одного раза в сезон) демонтируют фильтр и промывают его от песка и ила. Смазку поршня производят только совместимыми с питьевой водой средствами – вазелиновым маслом или силиконовой смазкой без запаха.
Для продления ресурса системы не допускается работа насоса «всухую» и чрезмерные усилия при качке. В зимний период оборудование консервируют: насос демонтируют, сливают воду, уплотнения просушивают и хранят в сухом месте. Срок службы качественной ручной гидросистемы при правильной эксплуатации составляет не менее 10 лет.
Основные меры безопасности при ручной и механической добыче воды
- Перед началом работ проверяют прочность оголовка колодца, отсутствие трещин и расшатанной кладки. При наличии разрушений – работы приостанавливаются до устранения повреждений.
- Колодец должен быть оборудован прочным ограждением высотой не менее 1 метра, исключающим падение человека или инструмента внутрь шахты.
- Ручной подъем воды (с помощью ведра и верёвки) требует надёжного крепления верёвки к вороту. Используют только цельные, не перетёртые канаты диаметром не менее 8 мм.
- Запрещено использовать металлические тросы без защитной оплётки – они травмоопасны при обрыве или скручивании.
- При работе с ручным воротом обе руки должны находиться на рукоятке. Одежда – без свободных концов, исключающих наматывание.
- Механизированный способ (с использованием насосов) требует обязательного заземления оборудования. Используют устройства с уровнем защиты не ниже IP44.
- Перед установкой электронасоса проверяют целостность кабеля, отсутствие оголённых жил. Соединения выполняются с использованием герметичных муфт.
- Насос включают только после полного опускания в воду. Работа «всухую» вызывает перегрев и выход из строя.
- В помещениях без электроснабжения применяют ручные рычажные или поршневые насосы с жёсткой фиксацией к поверхности.
- Во время любых работ у колодца запрещено находиться детям и посторонним лицам. Оператор несёт персональную ответственность за соблюдение всех технических условий.
