Сборка зарядного устройства для аккумуляторов – это возможность получить функциональное решение, оптимизированное под конкретные параметры батарей: напряжение, ёмкость, тип химии. Для начинающих важно сразу определиться с типом аккумуляторов – Li-Ion, NiMH или свинцово-кислотные – так как каждый из них требует отдельной схемы зарядки и уровней защиты.
Базовый набор компонентов включает трансформатор (или импульсный источник питания), выпрямитель (диодный мост), стабилизатор напряжения, ограничитель тока, а также индикаторы заряда. Для литий-ионных аккумуляторов обязательно использовать специализированные микросхемы, например TP4056, с функцией отсечки при достижении 4.2 В и токе заряда 1 А. Без этого возможен перегрев и разрушение элемента.
Подбирая резисторы токоограничения, учитывай формулу I = V/R, где I – ток заряда, V – падение напряжения на резисторе, R – его сопротивление. Для зарядки NiMH-аккумуляторов допустимо использовать метод дельта-пика с помощью операционного усилителя, следящего за снижением напряжения после полного заряда.
Важно контролировать тепловыделение компонентов – особенно на стабилизаторах и силовых транзисторах. Устанавливай радиаторы и обеспечь вентиляцию. Также стоит предусмотреть защиту от обратной полярности и короткого замыкания с помощью предохранителей или диодов Шоттки.
Собранная вручную зарядка позволит добиться лучшей адаптации под конкретные аккумуляторы и сократить расходы. Однако критически важно соблюдать требования безопасности и не пренебрегать точностью расчётов.

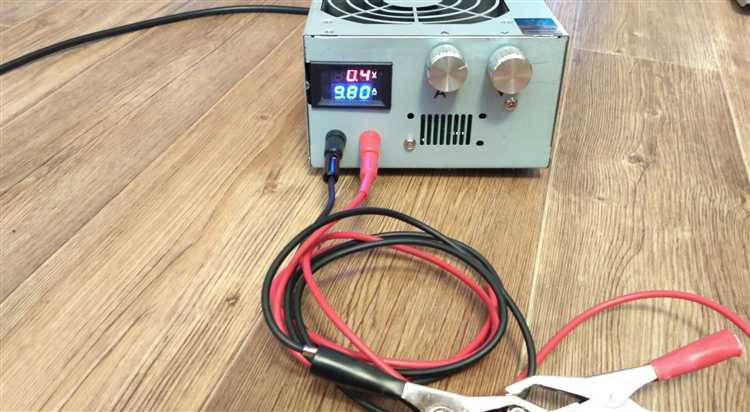

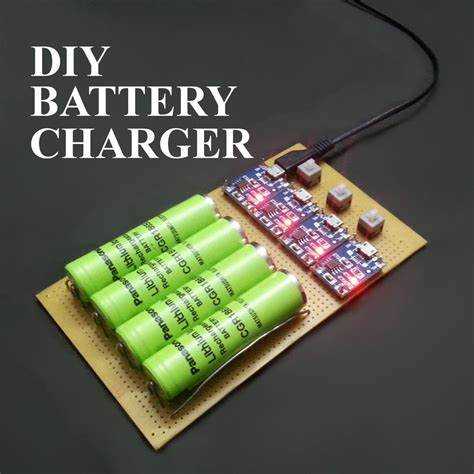

Выбор подходящего типа аккумулятора и определение его характеристик
Перед сборкой зарядного устройства необходимо точно определить тип аккумулятора, для которого оно предназначено. Наиболее распространённые типы: Li-ion, LiFePO4, NiMH, NiCd и SLA (свинцово-кислотные). Каждый из них требует уникального алгоритма зарядки.
Li-ion аккумуляторы заряжаются по схеме CC/CV (постоянный ток – постоянное напряжение). Напряжение полной зарядки – 4.2 В на элемент, допустимое напряжение разряда – 3.0 В. Ток зарядки: 0.5–1C (C – ёмкость аккумулятора в ампер-часах).
LiFePO4 требует зарядного напряжения 3.65 В на элемент, минимальное напряжение разряда – 2.5 В. Стандартный ток зарядки – 0.5–1C. Заряд по аналогичной схеме CC/CV, но параметры отличаются от Li-ion.
NiMH и NiCd не имеют строго фиксированного напряжения окончания заряда. Они заряжаются постоянным током, обычно 0.1–0.5C. Необходима функция дельта-пик (−ΔV) для автоматического завершения заряда, чтобы избежать перезаряда. Напряжение одного элемента в конце заряда – около 1.45 В.
SLA аккумуляторы заряжаются с ограничением по напряжению: 2.30–2.45 В на элемент в зависимости от режима (буферный или циклический). Ток заряда – 0.1–0.3C. Важно ограничить ток на начальном этапе и обеспечить стабилизацию напряжения.
Перед сборкой зарядного устройства необходимо точно знать: тип аккумулятора, номинальное и максимальное напряжение, допустимый зарядный ток, алгоритм завершения заряда. Неверно выбранные параметры могут привести к перегреву, снижению ресурса или повреждению аккумулятора.
Определение выходного напряжения и тока будущего зарядного устройства
Выходное напряжение зарядного устройства должно соответствовать типу аккумулятора:
| Тип аккумулятора | Выходное напряжение зарядки |
|---|---|
| Li-Ion (литий-ионный) | 4.2 В × количество ячеек |
| LiFePO4 | 3.6–3.65 В × количество ячеек |
| NiMH / NiCd | 1.4–1.5 В × количество ячеек |
| SLA (свинцово-кислотный) | 2.3–2.45 В × количество ячеек |
Для расчёта зарядного тока используется правило: ток должен составлять от 0.1C до 0.5C, где C – номинальная ёмкость аккумулятора. Например, для аккумулятора 2000 мА·ч безопасный зарядный ток будет находиться в диапазоне от 200 до 1000 мА.
Зарядка ниже 0.1C может быть слишком медленной, выше 0.5C – сократит срок службы аккумулятора или вызовет перегрев. Для литий-ионных батарей рекомендуется использовать ток 0.5C при условии активного контроля температуры и напряжения.
Погрешности при определении параметров приведут к недозаряду, перезаряду или деградации элементов. Поэтому напряжение и ток зарядки должны задаваться с высокой точностью, особенно для литиевых аккумуляторов, которые чувствительны к отклонениям.
Подбор и проверка компонентов: трансформатор, диоды, стабилизаторы
Трансформатор подбирается по выходному напряжению и току. Для зарядки 12В аккумулятора нужен трансформатор с вторичной обмоткой на 15–18 В переменного напряжения и током не ниже предполагаемого зарядного (обычно 1/10 от ёмкости аккумулятора). Например, для аккумулятора 60 А·ч – трансформатор минимум на 6 А. Мощность рассчитывается по формуле: P = U × I, с учётом запаса 20–30%.
Диоды используются для выпрямления переменного напряжения. Подходят кремниевые диоды с током в 1,5–2 раза выше зарядного и обратным напряжением не менее 100 В. Для сборки мостовой схемы понадобится четыре одинаковых диода (например, 1N5408) или готовый диодный мост на подходящий ток. Проверка диодов мультиметром в режиме «прозвонки» – прямое сопротивление должно быть 400–800 Ом, в обратном направлении – обрыв.
Стабилизатор выбирается в зависимости от типа аккумулятора. Для свинцово-кислотных применяют линейные стабилизаторы (например, LM317), установленные на радиатор. Требуется установка выходного напряжения 13,8–14,4 В с помощью подстроечного резистора. Важно обеспечить минимальную разницу между входным и выходным напряжением – не менее 3 В для корректной работы. Проверка стабилизатора – измерение выходного напряжения под нагрузкой, нестабильность указывает на перегрев или брак.

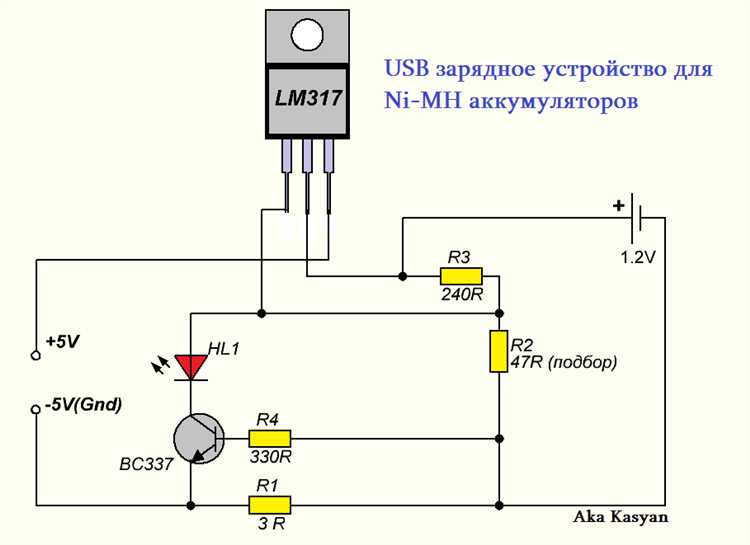

Сборка схемы выпрямителя и сглаживающего фильтра
Для преобразования переменного тока в постоянный используется мостовая схема выпрямления на четырёх диодах типа 1N5408, рассчитанных на ток до 3 А и обратное напряжение 1000 В. Диоды соединяются по мостовой схеме: два катода соединяются к «плюсу» нагрузки, два анода – к «минусу». К входу подаётся переменное напряжение от трансформатора 12–18 В.
Для уменьшения остаточных пульсаций можно добавить дроссель индуктивностью 100–200 мкГн последовательно с нагрузкой и дополнительный конденсатор 100–470 мкФ после него. Это особенно важно при зарядке чувствительных к помехам аккумуляторов (например, Li-ion).
Все соединения следует выполнять пайкой с использованием толстого многожильного провода сечением не менее 1 мм² для минимизации потерь. Монтаж желательно выполнять на монтажной плате или пайкой «на весу» с соблюдением жёсткой механической фиксации элементов.
Важно: соблюдай полярность подключения конденсаторов и не допускай превышения их рабочего напряжения. Диоды должны иметь радиаторы при токах выше 2 А, особенно при длительной работе.
Интеграция защиты от перезаряда и переполюсовки
Безопасная ручная зарядка невозможна без схем защиты. Два ключевых риска – перезаряд и переполюсовка. Их игнорирование приводит к выходу аккумуляторов из строя или возгоранию.
- Защита от перезаряда:
- Используйте специализированные контроллеры, например TP4056 (для Li-Ion). Они автоматически прекращают заряд при достижении напряжения 4.2 В.
- Для NiMH и NiCd применяйте микросхемы с дельта-U контролем (например, MAX712). Они фиксируют момент насыщения батареи.
- Добавляйте термистор в цепь – при перегреве он ограничит зарядный ток или отключит зарядное устройство.
- Защита от переполюсовки:
- Устанавливайте диод Шоттки (например, 1N5819) последовательно на положительном входе. Он блокирует ток при обратной полярности.
- Или используйте P-канальный MOSFET (например, IRF9540) в конфигурации «идеального диода» – меньшие потери, автоматическая защита.
- Контроль подключения батареи: реализуйте схему с компаратором (LM393) и реле/транзистором, отключающим нагрузку при неправильной полярности.
Никогда не подключайте аккумуляторы напрямую к источнику питания. Любая ручная сборка зарядного устройства должна включать оба типа защиты в базовой конфигурации.
Проверка работоспособности и настройка зарядного устройства
Перед началом эксплуатации необходимо измерить выходное напряжение зарядного устройства мультиметром. Для литий-ионных аккумуляторов напряжение должно строго соответствовать 4,2 В на ячейку при полной зарядке. Для никель-кадмиевых и никель-металлгидридных – около 1,4–1,45 В на элемент.
Контроль тока заряда проводится путем установки амперметра в цепь. Ток не должен превышать рекомендованное значение, указанное для конкретного аккумулятора. Например, для типичного Li-ion 18650 это 0,5–1 А.
Настройка устройства сводится к установке предельного напряжения и ограничения тока. Если зарядное на базе стабилизатора напряжения, следует отрегулировать потенциометр до точного выходного значения. При использовании микроконтроллера проверяется корректность алгоритма контроля – при достижении максимального напряжения заряд прекращается или переключается в режим поддержания.
Проверка защиты от обратной полярности и короткого замыкания обязательна. Для этого подключают нагрузку в обратном порядке и замыкают выходы накоротко, контролируя отсутствие повреждений и срабатывание защитных схем.
Реальная нагрузочная проверка проводится подключением аккумулятора с известным уровнем разряда. Следят за изменением напряжения и током в процессе зарядки, фиксируя время достижения полной зарядки. Отклонения более чем на 5% от технических характеристик свидетельствуют о необходимости перенастройки или доработки схемы.
Вопрос-ответ:
Какие основные компоненты нужны для самостоятельной сборки зарядного устройства для аккумуляторов?
Для создания простого зарядного устройства потребуются следующие элементы: трансформатор для понижения напряжения, выпрямительный мост или диоды для преобразования переменного тока в постоянный, фильтрующий конденсатор для сглаживания пульсаций, а также резисторы и, при необходимости, стабилизаторы напряжения. Также важно иметь корпус и провода для подключения аккумуляторов.
Как правильно подобрать параметры трансформатора для зарядки аккумуляторов разных типов?
Выбор трансформатора зависит от требуемого выходного напряжения и силы тока, подходящих для конкретного аккумулятора. Например, для зарядки свинцово-кислотного аккумулятора на 12 В обычно нужен трансформатор с выходным напряжением около 15 В и током, соответствующим емкости аккумулятора (около 10-20% от емкости в амперах). Для литиевых батарей параметры могут отличаться, так как важен более точный контроль напряжения и тока.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации зарядного устройства своими руками?
Очень важно соблюдать осторожность при работе с электричеством. Необходимо убедиться в правильной изоляции всех соединений, избегать коротких замыканий и соблюдать полярность подключения аккумулятора. Зарядка должна проходить под контролем, чтобы не допустить перегрева или перезаряда аккумулятора. Рекомендуется использовать предохранители и внимательно следить за состоянием компонентов во время работы.
Можно ли использовать простое зарядное устройство для зарядки разных типов аккумуляторов без риска их повреждения?
Нет, зарядка разных типов аккумуляторов требует соблюдения уникальных режимов и параметров. Например, никель-кадмиевые, литий-ионные и свинцово-кислотные батареи имеют разные напряжения и токи зарядки, а также разные требования к процессу (например, необходимость балансировки или ограничений по времени). Использование неподходящего зарядного устройства может привести к снижению ресурса или даже поломке аккумулятора.
