Жесткость и надежность соединения деревянных конструкций напрямую зависят от правильно выбранного и установленного крепежа. В случае крепления опоры бруса к стене критично учитывать материал основания, тип нагрузки и условия эксплуатации. Ошибки на этом этапе приводят к перекосам, просадкам или разрушению всей конструкции.
Для кирпичных и бетонных стен применяются анкерные болты, химические анкеры, металлические уголки с дюбелями. Анкерный болт диаметром 10–12 мм обеспечивает надежную фиксацию, если бурение выполнено строго перпендикулярно поверхности. При работе с газобетоном эффективнее использовать специальные распорные анкеры с увеличенной площадью контакта или химический состав с инжекцией в подготовленное отверстие.
Деревянные стены требуют иного подхода. Здесь чаще всего применяются глухари (шурупы большого диаметра), стяжки или нагели. Для предотвращения растрескивания древесины предварительно выполняется сверление отверстий диаметром на 1–2 мм меньше используемого крепежа. При большой нагрузке или влажности рекомендуется установка металлических опорных башмаков с антикоррозионным покрытием.
При любом варианте крепления важно обеспечить жесткое сопряжение без люфтов. Для этого применяются монтажные шаблоны, нивелиры и прижимные приспособления. Не допускается крепление в край стены или использование крепежа с поврежденной резьбой. Каждое соединение должно быть рассчитано с учетом ветровых и эксплуатационных нагрузок.
Выбор типа опоры в зависимости от материала стены
Надежность крепления опоры бруса напрямую зависит от характеристик основания. Для каждого типа стены требуются конкретные решения, обеспечивающие прочность и долговечность соединения.
- Кирпичная стена: Используются анкерные болты диаметром не менее 10 мм и длиной от 100 мм. Оптимальный вариант – металлическая опора с монтажной пластиной, фиксируемая в кладку через предварительно просверленные отверстия. Желательно использовать химические анкеры при пустотелом кирпиче для повышения сцепления.
- Бетонная стена: Подходит установка тяжелых опор с прямым анкерным креплением. Рекомендуется применять анкер-клина или распорные анкеры с глубиной захода не менее 70 мм. При высокой нагрузке – установка через металлические закладные элементы с последующей сваркой опоры.
- Газобетон: Не допускается использование обычных дюбелей или анкеров. Требуются специальные анкеры по ячеистым бетонам (например, Fischer GB), либо химические анкеры с сетчатыми гильзами. Глубина установки – от 90 мм. Важно избегать точечных нагрузок: предпочтительны широкие опорные пластины.
- Деревянная стена: Используются саморезы по дереву диаметром не менее 6 мм с оцинкованным покрытием. При установке в бревно – крепление осуществляется под углом с использованием косых винтов (метод «pocket screws»). Допустимо применение сквозного болтового соединения с шайбами.
- Каркасная стена: Крепление возможно только в зоне закладного бруса. Используются металлические опоры с перфорацией, крепящиеся саморезами по дереву. Важно проверить наличие несущей стойки в точке монтажа.
Перед выбором опоры следует учитывать не только материал стены, но и предполагаемую нагрузку, а также условия эксплуатации – влажность, сезонность, наличие вибраций. Ошибочный подбор крепежа может привести к ослаблению конструкции уже в первый год эксплуатации.

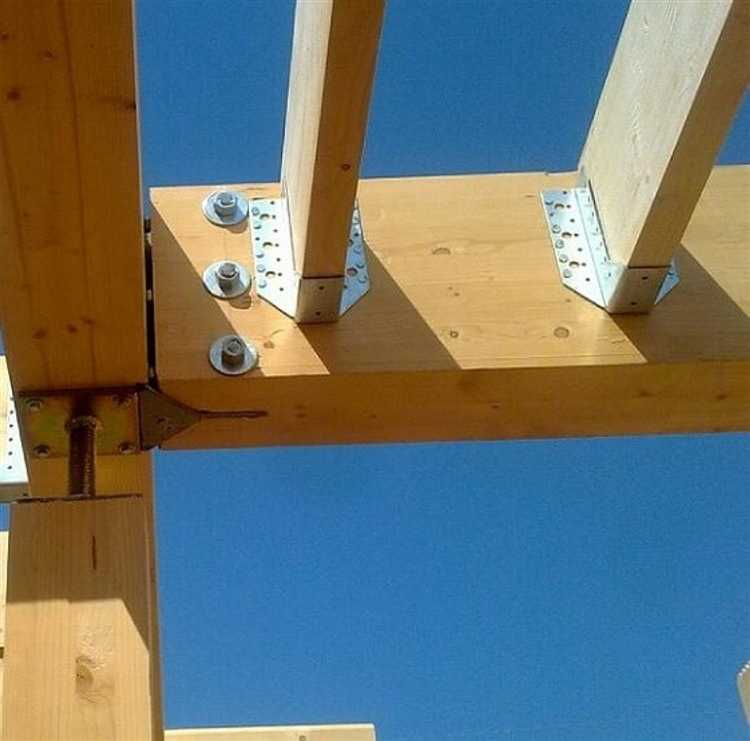

Подготовка поверхности стены перед установкой опоры
Перед монтажом опоры бруса необходимо обеспечить прочное и ровное основание. Несущая способность стены напрямую влияет на долговечность крепления. Удалите старую штукатурку, краску, остатки герметика или грязь – они снижают адгезию и могут вызвать ослабление фиксации.
Если стена кирпичная, проверьте кладку на наличие трещин и осыпающихся швов. Слабые участки заделайте цементно-песчаным раствором с маркой не ниже М150. После высыхания обработайте поверхность грунтовкой глубокого проникновения, чтобы снизить пыление и улучшить сцепление с крепежными элементами.
Для бетонных стен обязательна проверка на наличие скрытой арматуры. Используйте строительный детектор, чтобы не повредить металлические элементы при сверлении. Поверхность очищают металлической щеткой, а затем обезжиривают ацетоном или спиртом.
В случае монтажа на деревянную стену убедитесь в отсутствии гнили, плесени и насекомых. Древесину пропитайте антисептиком и антипиреном, затем просушите не менее 24 часов. Поверхность должна быть сухой, плотной и без деформаций.
Неровности более 5 мм по плоскости недопустимы – устраните их шлифовкой или выравниванием. Только после полной подготовки можно переходить к разметке и сверлению отверстий под крепеж.

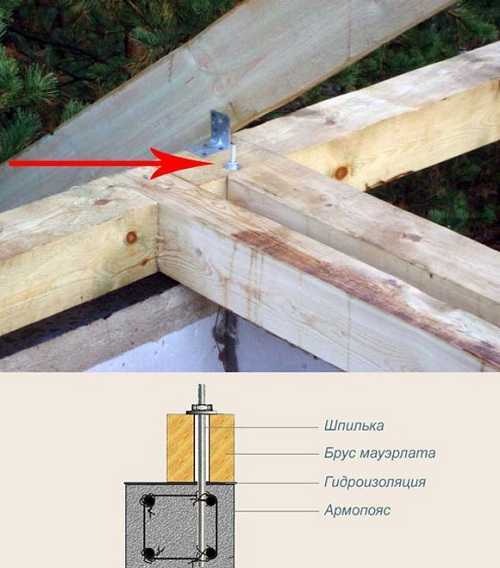

Крепление опоры к бетонной стене: подходящие метизы и технология
Для надёжного крепления опоры бруса к бетонной стене используют анкерные болты, химические анкеры или рамные дюбели. Стандартные шурупы или гвозди в этом случае недопустимы из-за низкой несущей способности и риска разрушения бетона при нагрузке.
Анкерные болты с распорной гильзой – оптимальный вариант для крепления металлических опор. Диаметр – от 10 мм, длина – не менее 80 мм. Перед установкой сверлят отверстие буром соответствующего диаметра, очищают его от пыли, затем вводят анкер и затягивают гайку до упора.
Химические анкеры применяют, если важно избежать вибрационных нагрузок или при установке на кромке стены. Отверстие сверлится с допуском по глубине, очищается, затем заливается двухкомпонентный состав. В него вводится шпилька из нержавеющей стали. Время полимеризации зависит от температуры, но в среднем составляет 30–45 минут.
Рамные дюбели подходят для лёгких конструкций, особенно если опора выполнена из дерева. Используются дюбели диаметром от 8 мм, длина – не менее 100 мм. После сверления и установки дюбеля винт затягивается до плотного прижатия опоры к стене.
Минимальное расстояние от края стены до оси метиза – 100 мм, чтобы избежать растрескивания. Рекомендуемый шаг креплений – 400–600 мм по вертикали. При установке опоры строго контролируют вертикаль и плотность прилегания к поверхности, используя уровень и прокладки при необходимости.
Монтаж опоры на кирпичную кладку с учётом нагрузки
Перед креплением опоры к кирпичной стене необходимо определить тип кладки: полнотелый или пустотелый кирпич. Для полнотелого кирпича подходят анкерные болты диаметром не менее 10 мм, длиной от 80 мм. При работе с пустотелым кирпичом используются химические анкеры с металлической сетчатой гильзой.
Распределение нагрузки осуществляется через основание опоры. Если расчетная нагрузка превышает 250 кг, необходимо предусмотреть установку усиливающей металлической пластины между опорой и стеной. Она должна быть не тоньше 4 мм и по площади превышать основание опоры минимум на 20%.
Расстояние от края кирпичной кладки до центра отверстия под крепёж должно составлять не менее 100 мм, чтобы избежать разрушения материала. При использовании нескольких точек крепления, их размещают с шагом не менее 120 мм.
Сверление производится без удара, с применением твердосплавного бура соответствующего диаметра. Глубина отверстия должна быть на 10–15 мм больше длины анкера.
После установки крепёж необходимо затянуть динамометрическим ключом с усилием, рекомендованным производителем, чтобы избежать чрезмерной нагрузки на кладку. Окончательная проверка жёсткости проводится после 24 часов, особенно при использовании химического анкера.

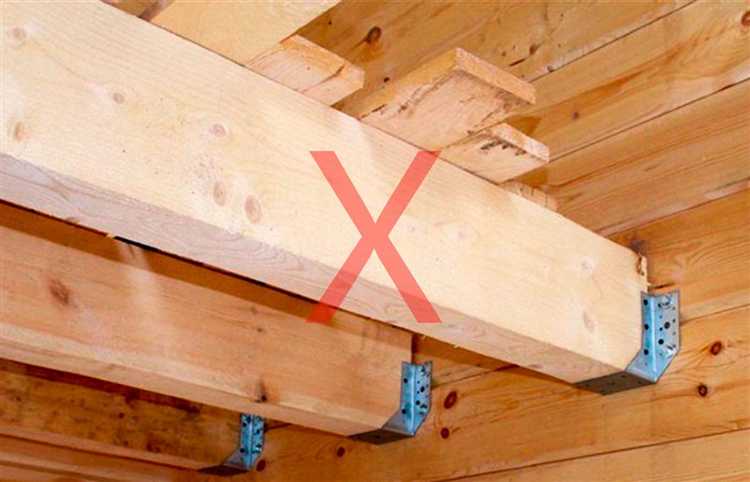

Использование химических анкеров для усиленного крепления
Химические анкеры применяются при необходимости высокой несущей способности крепления опоры бруса к стене из бетона, кирпича или полнотелого блока. В отличие от механических, такие анкеры заполняют внутренние пустоты и микротрещины основания, обеспечивая равномерное распределение нагрузки.
Монтаж начинается с бурения отверстия строго под диаметр анкера. Глубина – не менее 10 диаметров шпильки, чтобы обеспечить достаточную площадь сцепления. Поверхность внутри отверстия тщательно очищается щёткой и продувкой сжатым воздухом или насосом – остатки пыли снижают адгезию.
После подготовки в отверстие заполняется химический состав – двухкомпонентный состав на основе полиэстера, винилэстера или эпоксидной смолы. Смесь наносится с помощью монтажного пистолета, начиная с дна отверстия, без образования воздушных карманов. В состав погружается анкерная шпилька с метрической резьбой. Важно: вращательные движения при установке увеличивают контакт со стенками.
Время отверждения зависит от температуры и типа смолы: при +20 °C – около 30 минут для полиэстера, до 2 часов для эпоксидных составов. В этот период нагрузка на крепление недопустима. После полимеризации к шпильке монтируется опора бруса через шайбу и гайку с контролем момента затяжки.
Преимущество химических анкеров – отсутствие расширяющего усилия на основание. Это позволяет использовать их вблизи краёв стены и при минимальном межосевом расстоянии между креплениями. Рекомендуется применять сертифицированные составы с нагрузочными характеристиками, подтверждёнными лабораторными испытаниями.

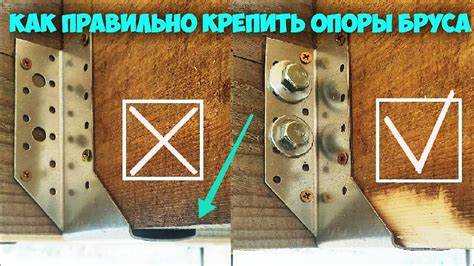

Ошибки при креплении опор к стене и способы их избежать
Недостаточная анкеровка. Использование коротких анкеров или дюбелей без учета материала стены приводит к ослаблению соединения. Для бетонных и кирпичных оснований применяйте анкерные болты длиной не менее 100 мм, с глубиной заделки от 70 мм. В газобетоне обязательны химические анкеры или специальные дюбели с расширяющимся корпусом.
Неправильное расположение точек крепления. Расстояние между анкерами менее 50 мм или слишком близко к краю стены вызывает растрескивание и снижение прочности фиксации. Устанавливайте крепеж минимум в 100 мм от краев и не ближе 80 мм друг к другу.
Игнорирование вертикального и горизонтального уровня. Смещение опоры по плоскости даже на 5–10 мм может привести к деформации бруса под нагрузкой. Обязательно используйте лазерный уровень и проверяйте положение по двум осям до окончательной фиксации.
Отсутствие антикоррозийной защиты. Монтаж в наружных условиях без оцинкованного крепежа или защитной обработки металлических элементов ускоряет разрушение соединения. Используйте только оцинкованные или нержавеющие опоры и метизы, особенно при контакте с влагой.
Закручивание крепежа без контроля усилия. Чрезмерное затягивание анкерных болтов приводит к деформации опоры, особенно в моделях из тонкого металла. Используйте динамометрический ключ с усилием, рекомендованным производителем (обычно 25–50 Н·м).
Неподходящий тип опоры. Выбор опоры без учета направления и величины нагрузки приводит к отрыву или смещению бруса. Для вертикальной нагрузки применяйте опоры типа U или L, для горизонтальных усилий – с возможностью бокового крепления.
Применение шурупов в несущих соединениях. Шурупы не обеспечивают достаточную прочность в соединениях с высокой нагрузкой. В таких случаях используйте болтовые соединения с шайбами и гайками или анкерные шпильки с химическим составом.
