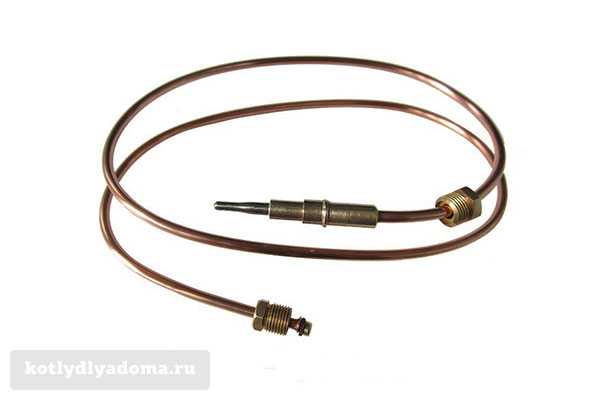

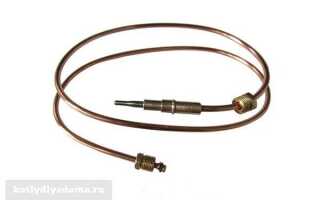

Термопара в газовой пушке выполняет функцию датчика наличия пламени. Это элемент системы безопасности, контролирующий горение топлива и предотвращающий утечку газа при затухании пламени. Основу термопары составляют два различных металла, спаянных в одной точке. При нагреве этой спайки возникает термоэлектрическое напряжение, которое используется для управления электромагнитным клапаном подачи газа.
Для термопар в газовых пушках типичны комбинации хромель-алюмель или медь-константан. При температуре порядка 600–800 °C, достигаемой при нормальном горении, термопара генерирует напряжение в диапазоне 15–30 мВ. Этого достаточно для удержания клапана в открытом положении. Если пламя гаснет, температура падает, напряжение исчезает, и клапан перекрывает подачу газа.
Эффективность работы термопары зависит от точности установки в зоне пламени, качества контактов с электромагнитным клапаном и отсутствия нагаров. Рекомендуется регулярно проверять целостность термопары мультиметром: при нагреве спайки паяльной лампой должно фиксироваться стабильное напряжение. При значениях ниже 10 мВ термопару следует заменить.
Нарушения в работе термопары часто вызываются перегревом, механическими повреждениями или окислением контактов. Важно не допускать их изгиба и регулярно очищать соединения от загрязнений. Установка термопары без термопасты и с избыточным зазором от пламени снижает генерацию напряжения и может привести к ложному срабатыванию защиты.
Что измеряет термопара и зачем это нужно в газовой пушке
Термопара в газовой пушке измеряет температуру пламени на выходе из горелки. Конкретно, она фиксирует разность потенциалов, возникающую между двумя спаянными металлами при нагреве, и преобразует её в электрический сигнал, пропорциональный температуре.
Газовая пушка требует стабильного контроля температуры для предотвращения перегрева элементов конструкции и неконтролируемого сгорания топлива. Если пламя гаснет, температура резко падает, термопара перестаёт генерировать ток, и электромагнитный клапан перекрывает подачу газа. Это критически важно для предотвращения утечек и взрывов.
Термопара также обеспечивает обратную связь для системы автоматического поддержания горения. При стабильном пламени она поддерживает напряжение на управляющем электромагните, позволяя подаче газа оставаться включённой. При сбое горения или недостаточной температуре сигнал исчезает, и подача прекращается.
Использование термопары особенно актуально при эксплуатации пушек в непроветриваемых помещениях и при работе в автоматическом режиме. Это повышает уровень безопасности без участия оператора и уменьшает риск аварийных ситуаций.
Как термопара подключается к системе безопасности
Термопара в газовой пушке подключается напрямую к электромагнитному клапану подачи газа. Её задача – фиксировать наличие пламени за счёт генерации термоэлектрического напряжения при нагреве. Типичное значение сигнала – от 15 до 30 мВ.
Один конец термопары размещён в зоне горения, второй – подключён к управляющему входу клапана. При наличии устойчивого пламени термопара производит ток, удерживающий клапан в открытом положении. При затухании пламени напряжение пропадает, и клапан автоматически закрывается, прекращая подачу газа.

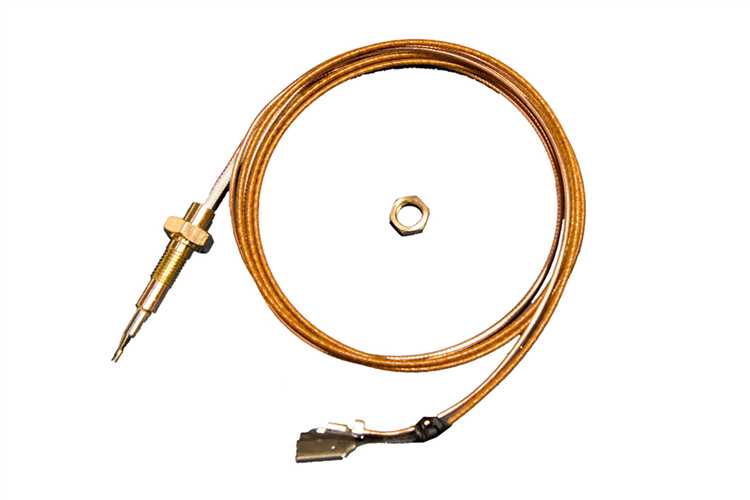

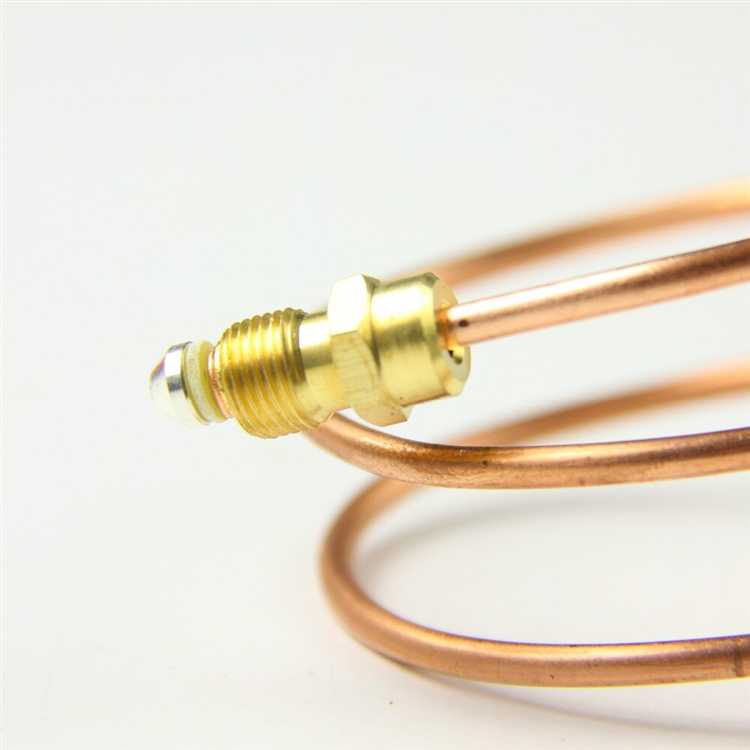

Подключение осуществляется через клеммную группу или резьбовое соединение с гайкой М8×1. Следует обеспечить надёжный контакт без следов окисления. Разъём должен быть герметичен к вибрациям и температурным перепадам.
Нельзя удлинять провода термопары обычным медным кабелем – это исказит сигналы. Допустимо только использование термопарного удлинительного провода соответствующего типа (например, K-хромель-алюмель). Нарушение полярности приведёт к тому, что клапан не откроется даже при наличии пламени.
После подключения требуется проверка: пламя зажигается, удерживается 10–15 секунд, затем убирается. Если клапан закрывается – цепь работает правильно. При отклонениях необходимо проверить контактные соединения, сопротивление термопары и отсутствие загрязнений на её поверхности.
Почему термопара отключает подачу газа при затухании пламени
Термопара в газовой пушке выполняет критически важную функцию безопасности – мгновенное прекращение подачи газа при отсутствии пламени. Это предотвращает накопление взрывоопасной газовоздушной смеси в камере сгорания и окружающем пространстве.
Принцип отключения основан на термоэлектрическом эффекте. При нагреве от пламени на спае термопары возникает постоянное напряжение в диапазоне 10–30 мВ. Оно подаётся на электромагнитный клапан, удерживающий газовый канал в открытом состоянии.
При затухании пламени температура спая резко падает. Уже через 1–2 секунды напряжение снижается ниже порогового уровня, необходимого для удержания клапана. В результате:
- электромагнитный клапан автоматически срабатывает и перекрывает подачу газа;
- даже при нажатой кнопке подачи газ не поступает в горелку;
- возобновление работы возможно только после повторного розжига и нагрева термопары.
Отказ термопары или ослабленный контакт могут привести к ложному срабатыванию. Рекомендуется:
- регулярно проверять чистоту наконечника термопары – сажа снижает нагрев;
- контролировать надёжность соединения термопары с электромагнитным клапаном;
- проводить тест: при отключении пламени газ должен перекрываться в течение 2–5 секунд.
Таким образом, термопара действует как автоматический сторожевой механизм, защищающий оборудование и окружающих от последствий утечки газа.
Разновидности термопар, применяемых в газовых пушках

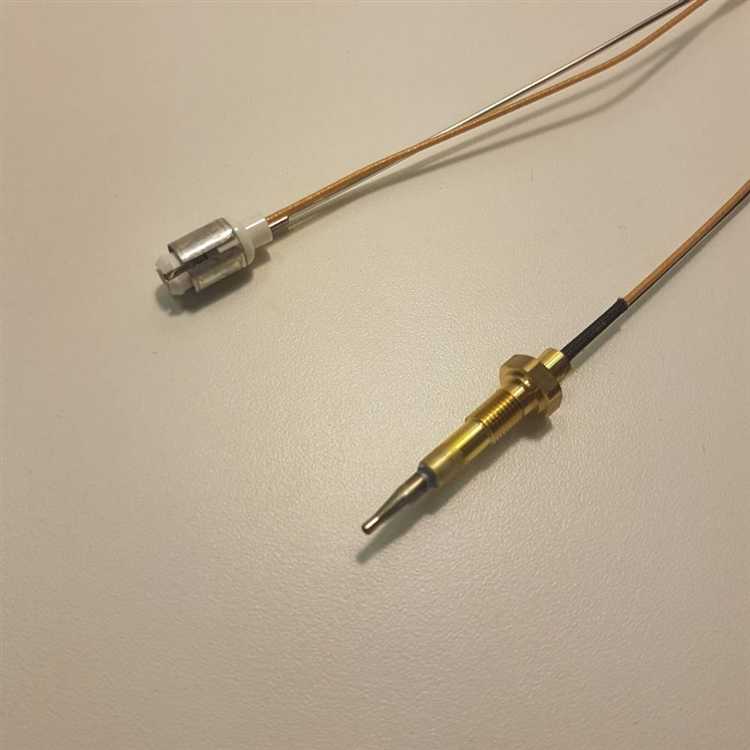

В газовых пушках применяются термопары, предназначенные для работы в условиях высокой температуры и воздействия открытого пламени. Наиболее распространены термопары типов К (хромель-алюмель) и J (железо-константан), однако предпочтение чаще отдается специализированным моделям с защитной оболочкой из нержавеющей стали или инконеля, устойчивой к коррозии и термическому удару.
Термопары типа К применяются в газовых пушках, где температура пламени может достигать 1200 °C. Они обеспечивают стабильную работу и устойчивы к окислению. Модели с сечением термоэлектродов 0,5–1,0 мм показывают оптимальный баланс между временем отклика и долговечностью.
Термопары типа J подходят для более щадящих условий эксплуатации (до 750 °C). Их используют в устройствах с низкой тепловой нагрузкой, но при этом важно учитывать, что срок службы этих термопар сокращается при работе в агрессивной среде.

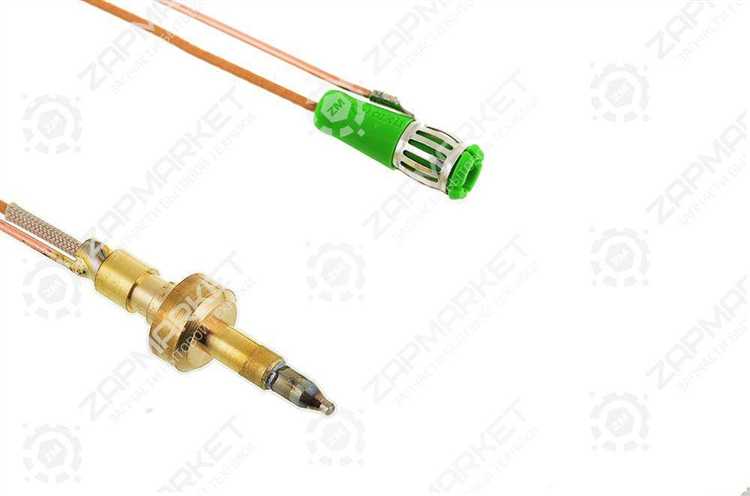

Некоторые производители используют термопары с модифицированными параметрами – например, удлинённым наконечником для более точного позиционирования в зоне пламени или с керамическим изолятором для повышения устойчивости к нагару и сажевым отложениям.
Рекомендуется использовать термопары, соответствующие стандарту DIN EN 60584, с сертификатом точности не ниже класса 2. Подключение должно осуществляться с применением термостойких разъёмов и компенсирующего кабеля соответствующего типа, чтобы исключить искажения сигнала при передаче на газовый клапан или блок управления.
Признаки неисправной термопары и способы диагностики
Основной признак – отключение подачи газа сразу после отпускания кнопки подачи. Это происходит, когда термопара не генерирует достаточное напряжение для удержания газового клапана в открытом положении.
Если пламя гаснет спустя несколько секунд после розжига, при том что пьезоэлемент или электрод работает корректно, термопара, скорее всего, не нагревается до нужной температуры или вовсе не создаёт ЭДС.
Проверка начинается с визуального осмотра: окисленная, треснутая или погнутая термопара подлежит замене. Кончик термопары должен находиться строго в зоне устойчивого пламени. Любое смещение снижает её эффективность.
Измерьте выходное напряжение при нагреве пламени – оно должно находиться в пределах 15–30 мВ. Для этого отсоедините термопару от клапана, подключите вольтметр и поднесите пламя. Если показания ниже 15 мВ или отсутствуют – элемент неисправен.
Проверьте соединения на разъёмах: плохой контакт или следы нагара также могут приводить к неправильной работе. Очистка контактов и подтяжка креплений может восстановить подачу сигнала.
Если после всех проверок термопара показывает нормальные значения, но клапан всё равно не удерживается – причина может быть в самом электромагнитном клапане, а не в термопаре.
Порядок замены термопары в газовой пушке своими руками
Для замены термопары необходимо отключить газ и обесточить устройство. Важно убедиться, что пушка полностью остыла, чтобы избежать ожогов. Сначала открутите гайку крепления термопары у газового клапана, используя подходящий ключ (обычно 10-13 мм). Аккуратно извлеките термопару из держателя, не повредив контактные провода.

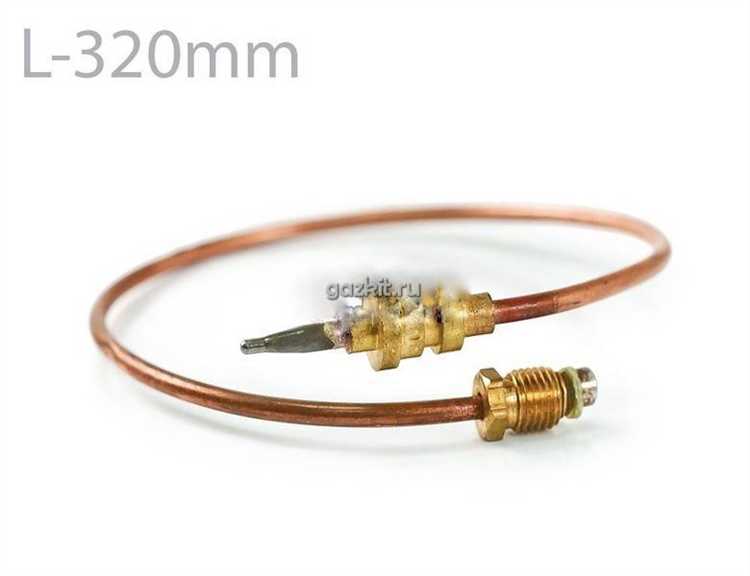

Перед установкой новой термопары проверьте её совместимость с вашей моделью пушки по длине и типу наконечника. Вставьте новый элемент в держатель, чтобы он плотно прилегал к пламени горелки. После установки затяните крепёжную гайку вручную, затем слегка поджмите ключом, не перетягивая – это может привести к повреждению резьбы.
Подсоедините контактные провода к газовому клапану, соблюдая полярность и плотность контакта. При включении подачи газа проверьте стабильность пламени: термопара должна обеспечивать удержание клапана при горении. Если пламя гаснет или клапан не удерживается, проверьте правильность установки и исправность новой термопары.
После завершения работы осмотрите места соединений на отсутствие утечек газа с помощью мыльного раствора или специального индикатора. При обнаружении пузырьков затяните соединения повторно. Регулярная проверка и своевременная замена термопары обеспечивают надежную и безопасную работу газовой пушки.
Вопрос-ответ:
Как именно термопара определяет температуру в газовой пушке?
Термопара состоит из двух разных металлов, спаянных на одном конце. При нагревании в месте соединения возникает напряжение, которое меняется в зависимости от температуры. Это напряжение преобразуется в сигнал, позволяющий определить текущую температуру горелки и контролировать процесс сгорания.
Почему в газовой пушке используют именно термопары, а не другие датчики температуры?
Термопары отличаются высокой надежностью и устойчивостью к экстремальным условиям, которые присутствуют в работе газовой пушки. Они не требуют питания и быстро реагируют на изменения температуры, что позволяет эффективно контролировать работу устройства и предотвращать аварийные ситуации.
Какие ошибки могут возникнуть при использовании термопары в газовой пушке, и как их избежать?
Чаще всего сбои связаны с загрязнением или повреждением спая термопары, а также с неправильным монтажом. Чтобы избежать таких проблем, необходимо регулярно проверять состояние соединения, очищать от нагара и обеспечивать надежную фиксацию элемента внутри пушки.
Как изменение температуры влияет на показания термопары и работу газовой пушки?
При повышении температуры на спае термопары увеличивается электрическое напряжение, что сигнализирует системе управления о необходимости поддерживать или уменьшать подачу газа. Если температура падает, напряжение снижается, и пушка может автоматически прекратить подачу топлива для безопасности.
