Выбор фракции щебня напрямую влияет на прочность, износостойкость и долговечность асфальтового покрытия. Для устройства различных слоёв дорожной одежды применяются строго определённые размеры зерен. Основные используемые фракции: 5–10 мм, 10–20 мм и 20–40 мм. Каждая из них выполняет конкретную функцию в конструкции дорожного полотна.
Фракция 5–10 мм применяется преимущественно в верхнем, износостойком слое асфальта. Мелкие зерна обеспечивают плотную структуру смеси, минимизируют образование пустот и повышают сопротивляемость к колееобразованию. Использование этой фракции особенно эффективно при устройстве асфальта в зонах с интенсивным трафиком.
Фракция 10–20 мм используется в промежуточных слоях, где требуется баланс между прочностью и эластичностью. Такие размеры щебня позволяют создать стабильную структуру, способную равномерно распределять нагрузку от транспорта без риска растрескивания покрытия.
Фракция 20–40 мм подходит для нижнего слоя основания дороги. Крупные зерна формируют прочный каркас, улучшают дренаж и служат основой для равномерного распределения нагрузок. Однако применение этой фракции требует обязательного щебеночного выравнивающего слоя с меньшим размером зерен для надёжной сцепки с последующими слоями асфальта.
Для обеспечения прочности покрытия важно соблюдать требования ГОСТ 9128-2013, контролировать чистоту материала и равномерность распределения фракций в асфальтобетонной смеси.
Какие фракции щебня применяются при устройстве нижнего слоя асфальта
Для устройства нижнего слоя асфальтобетонного покрытия применяются щебень крупных и средних фракций. Наиболее распространённые размеры: 20–40 мм и 25–60 мм. Эти фракции обеспечивают необходимую несущую способность, равномерное распределение нагрузки и устойчивость к деформации.
Фракция 20–40 мм используется в составе оснований асфальтобетонных дорог с умеренными нагрузками. Она обладает хорошей сцепкой с минеральным вяжущим и позволяет формировать прочную подоснову.
Фракция 25–60 мм применяется при строительстве магистралей и дорог с интенсивным движением. Крупный щебень этой категории эффективно распределяет вертикальные нагрузки, предотвращает просадку покрытия и улучшает дренажные характеристики слоя.
При укладке обязательно соблюдение требований к форме зерен – предпочтение отдается щебню из прочных горных пород с кубовидной формой. Процент лещадности не должен превышать 15% для обеспечения оптимальной плотности и сцепления между зернами.
Перед использованием щебень проходит контроль по показателям прочности, истираемости и морозостойкости. Для нижнего слоя подходят материалы с маркой по прочности не ниже 1000 (марка прочности Щ1000), истираемостью не более 40% (по методу Лос-Анджелеса) и морозостойкостью не ниже F150.

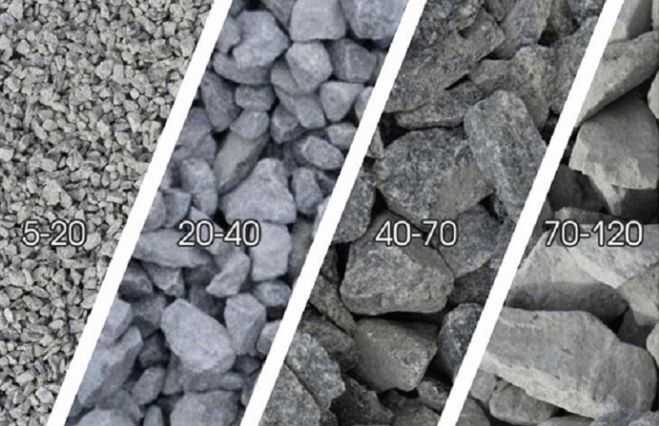

Оптимальные размеры щебня для выравнивающего слоя перед укладкой асфальта
Для выравнивающего слоя применяют щебень фракции 20–40 мм. Этот размер обеспечивает достаточную несущую способность и равномерное распределение нагрузки. Более мелкий щебень (5–20 мм) не используется, так как не способен обеспечить необходимую прочность основания, особенно при высокой транспортной нагрузке.
Крупность 20–40 мм позволяет эффективно уплотнять слой без образования пустот и просадок. Такая фракция гарантирует стабильность конструкции даже при перепадах температур и вибрациях. При этом важно, чтобы в составе не было пылевидных и глинистых включений – они снижают сцепление между слоями и ухудшают дренажные свойства.
Рекомендуемая толщина выравнивающего слоя с использованием щебня 20–40 мм – от 10 до 15 см. Укладку проводят с послойным уплотнением виброкатками массой не менее 10 тонн. При подготовке к асфальтированию важно обеспечить уклон для отвода воды, а щебень должен быть гранитным или диабазовым – такие материалы обладают высокой морозостойкостью и прочностью.
Как влияет размер фракции щебня на прочность асфальтового покрытия
Прочность асфальтового покрытия напрямую зависит от размера и однородности щебня, входящего в состав смеси. Фракции 5–10 мм обеспечивают плотное прилегание зерен, минимизируя пустоты и повышая сопротивление сдвигу. Такие смеси применяются при устройстве верхнего слоя, где критичны износостойкость и водостойкость.
Крупные фракции – 20–40 мм – используются в нижних слоях основания. Они формируют жесткий каркас, способный воспринимать нагрузку от транспорта без деформаций. Однако при превышении допустимых размеров ухудшается уплотнение, снижается сцепление с битумом, что ведет к снижению долговечности покрытия.
Оптимальное распределение зерен по размерам обеспечивает плотную структуру и равномерное распределение нагрузки. При дисперсной структуре (наличие мелких и крупных фракций одновременно) достигается максимальное уплотнение. Например, при доле щебня 10–20 мм не менее 40% и добавлении мелочи до 5 мм в пределах 15–20% достигается коэффициент уплотнения выше 0,95, что соответствует нормативам прочности ГОСТ 9128-2022.
Превышение доли мелких фракций снижает сцепление, особенно при высоких температурах. Рекомендуется поддерживать содержание пыли и частиц менее 1,25 мм в пределах 1–2% от общей массы для предотвращения «всплытия» битума и колееобразования.
Выбор фракции должен основываться на проектной нагрузке, климате и типе основания. Для дорог I–II категорий целесообразно использовать щебень с фракциями 5–20 мм, с модулем крупности в пределах 2,5–3,5. Это обеспечивает высокую несущую способность и стойкость к образованию трещин.
Требования ГОСТ к фракциям щебня для дорожных работ
Для устройства асфальтобетонных покрытий применяется щебень, соответствующий требованиям ГОСТ 8267-93. Основные фракции: 5–10 мм, 5–20 мм, 10–20 мм, 20–40 мм. Выбор зависит от типа слоя дорожной одежды: для верхнего слоя используют мелкие фракции, для нижнего – крупные.
ГОСТ устанавливает допустимые отклонения по крупности: не более 5 % по массе частиц, не входящих в заявленный диапазон. Также ограничено содержание пылевидных и глинистых частиц: не более 1 % по массе. Для улучшения сцепления с битумом предпочтителен щебень из прочных пород с шероховатой поверхностью.
Щебень должен соответствовать требованиям по прочности. Для верхних слоев покрытий допустима марка не ниже 1200 (высокопрочный щебень), для нижних – от 800. Лещадность по ГОСТ – не более 15 % для щебня, применяемого в слоях асфальтобетона, что снижает риск разрушения покрытия от нагрузок.
Радиоактивность не должна превышать 370 Бк/кг, показатель водонасыщения – не выше 2 %. Морозостойкость: не менее F300 для щебня, используемого в регионах с суровым климатом. Устойчивость к дроблению и истиранию контролируется по методике, изложенной в ГОСТ 8269.0-97.
Фракции должны поставляться отсортированными, без смешивания разных размеров. Контроль за соответствием фракционного состава проводят методом ситового анализа. Погрешность при определении массовой доли фракций – не более 2 %.

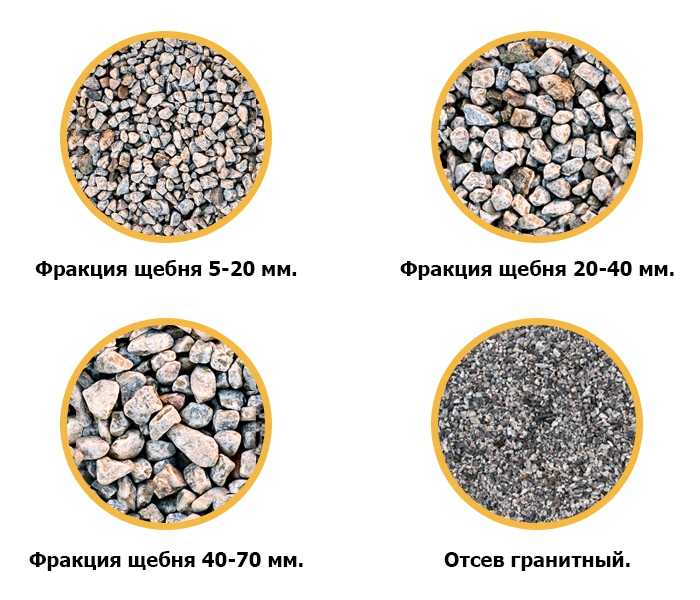

Чем отличается применение фракций 5–20 мм и 20–40 мм в дорожном строительстве
Щебень фракции 5–20 мм применяется преимущественно в составе верхнего слоя асфальтобетона. Размер зерна обеспечивает плотную укладку, высокую прочность покрытия и минимальную пустотность. Такая фракция оптимальна для обеспечения сцепления колес с поверхностью и устойчивости к деформациям под нагрузкой. В рецептуре асфальтобетонной смеси его содержание обычно составляет до 60% минеральной части.
Щебень 20–40 мм используется при формировании нижних слоев дорожной одежды – в несущей подоснове и выравнивающих слоях. Его крупные зерна обеспечивают устойчивость конструкции к вертикальным нагрузкам, равномерное распределение давления и дренаж. При укладке важно использовать уплотнение с проливкой или добавлением песчано-гравийной смеси, чтобы минимизировать просадки. Доля такой фракции в нижнем слое может достигать 80% от общего объема щебня.
Для магистралей с интенсивным трафиком применяются оба типа: 20–40 мм – в основании для прочности, 5–20 мм – в верхнем слое для износостойкости. Несоблюдение баланса фракций приводит к растрескиванию, колееобразованию или быстрому разрушению покрытия. Фракции не взаимозаменяемы и выбираются исходя из расчетной нагрузки, климатических условий и конструктивной схемы дорожного покрытия.
Как выбрать фракцию щебня для частной укладки асфальта во дворе или на парковке
При выборе щебня для асфальтового покрытия важно ориентироваться на размер фракции, так как он напрямую влияет на прочность и долговечность покрытия.
- Фракция 5-20 мм – оптимальна для верхнего слоя асфальта. Обеспечивает гладкую поверхность и хорошую сцепку с битумом, снижая риск разрушения под действием нагрузок и климатических условий.
- Фракция 20-40 мм – подходит для нижних слоев, формирующих основу. Крупные камни создают прочный каркас, распределяющий нагрузку и предотвращающий деформации.
- Фракция 5-10 мм – используется в местах с низкой нагрузкой, например, пешеходных дорожках, так как мелкий щебень быстрее уплотняется и образует плотное покрытие.
Для дворов и частных парковок рекомендуется применять комбинированные смеси с фракциями от 5 до 40 мм, что гарантирует баланс между прочностью и ровностью.
Важна плотность уплотнения: чем мельче фракция, тем легче добиться высокого уплотнения, однако слишком мелкий щебень снижает водоотвод и увеличивает риск образования луж.
Необходима проверка прочности щебня (марка по прочности не ниже М140) и устойчивости к истиранию, чтобы покрытие сохраняло свойства при регулярных нагрузках автомобиля.
Подводя итог:
- Для верхнего слоя выбирайте фракцию 5-20 мм.
- Для основания – 20-40 мм.
- Соблюдайте рекомендуемую марку прочности.
- Используйте смесь с разной фракцией для оптимального уплотнения и устойчивости.
Какие ошибки возникают при неправильном подборе фракции щебня
Использование щебня неподходящей фракции приводит к снижению прочности и долговечности асфальтобетонного покрытия. Крупная фракция при высоком содержании мелких частиц снижает сцепление между зернами, что вызывает образование колейности и растрескивание. Слишком мелкий щебень уменьшает пористость смеси, ухудшая водоотведение и провоцируя накопление влаги, что ускоряет разрушение покрытия.
Неправильный подбор фракции увеличивает усадочные деформации и повышает вероятность образования микротрещин при циклах замерзания-оттаивания. Это особенно критично для регионов с холодным климатом. При использовании фракции, не соответствующей проектным требованиям по модулю крупности, повышается риск деформаций под нагрузкой и преждевременного износа покрытия.
Рекомендовано строго соблюдать нормативы по распределению фракций в составе щебня: для верхнего слоя – щебень 5–20 мм с оптимальным содержанием зерен 10–15 мм, для нижних слоев – фракция 20–40 мм. Перед укладкой необходимо проводить ситовой анализ и корректировать состав, чтобы обеспечить баланс между прочностью и пластичностью смеси.
Игнорирование этих требований снижает эксплуатационные характеристики асфальта и увеличивает расходы на ремонт и содержание дорог.
Вопрос-ответ:
Какие фракции щебня чаще всего используют для основания под асфальт?
Для основания асфальтового покрытия обычно применяют щебень с размерами зерен от 20 до 40 мм. Такая крупная фракция обеспечивает прочность и хорошую несущую способность основания, позволяя равномерно распределять нагрузки от транспорта и предотвращать деформации.
Почему важно правильно подобрать фракцию щебня для верхнего слоя асфальта?
Фракция щебня в верхнем слое влияет на качество сцепления с битумом и на износостойкость покрытия. Мелкий и средний щебень с зернами около 5-15 мм создаёт более гладкую поверхность и обеспечивает высокую прочность, а также устойчивость к трещинам и колееобразованию.
Можно ли использовать одну фракцию щебня для всех слоёв асфальта?
Не рекомендуется применять одну фракцию щебня для всех слоёв. Нижние слои требуют более крупного материала для создания прочного основания, в то время как верхние слои нуждаются в более мелком и равномерном щебне для гладкости и долговечности покрытия. Комбинация разных фракций обеспечивает баланс прочности и качества поверхности.
Как фракция щебня влияет на срок службы асфальтового покрытия?
Размер зерен щебня влияет на плотность и прочность асфальтовой смеси. Если использовать слишком крупный щебень в верхних слоях, поверхность может быть неровной и быстрее изнашиваться. Мелкие фракции улучшают сцепление и создают плотный слой, что замедляет появление трещин и продлевает срок службы дороги.
Как подобрать фракции щебня для разных типов дорог — городских и магистральных?
Для городских дорог часто выбирают щебень с мелкой и средней фракцией (от 5 до 20 мм), чтобы обеспечить комфортное и тихое движение. Магистральные трассы требуют более крупного щебня (20–40 мм) в нижних слоях для высокой прочности и устойчивости к нагрузкам тяжелого транспорта. Верхний слой в обоих случаях обычно делают из более мелких фракций для создания ровной и долговечной поверхности.
Какие фракции щебня подходят для разных слоёв асфальтобетонного покрытия?
Для верхнего слоя обычно используют мелкозернистый щебень с размером зерен от 5 до 10 мм — он обеспечивает гладкую поверхность и хорошую износостойкость. Средний слой часто заполняют щебнем фракции 10–20 мм, чтобы создать прочный и устойчивый каркас. Нижний слой или основание укладывают крупнозернистым щебнем, например, 20–40 мм, что обеспечивает необходимую жёсткость и дренаж. Выбор фракции влияет на долговечность и качество покрытия, поэтому важно правильно подобрать материалы для каждого слоя.
