Шумоглушитель снижает уровень шума, создаваемого вентиляционным оборудованием и воздушным потоком внутри воздуховодов. Его размещение напрямую влияет на эффективность шумоподавления и аэродинамические характеристики системы.
Оптимальное место установки – сразу после вентилятора. На этом участке шум наиболее интенсивен, и установка шумоглушителя здесь позволяет гасить звуковые волны на раннем этапе их распространения. Это особенно актуально для центробежных вентиляторов, создающих турбулентный поток с выраженным шумом в диапазоне 125–1000 Гц.
Если система включает несколько участков с потенциальным источником шума (например, вентиляционные камеры, воздушные клапаны), рекомендуется установка нескольких шумоглушителей – локально, рядом с каждым источником. В противном случае их эффективность снижается, поскольку звуковые волны отражаются от внутренних стенок и распространяются по системе.
Допустимо монтировать шумоглушитель в начале воздуховода, если вентиляционное оборудование расположено вне обслуживаемого помещения. Однако при большой длине трассы или наличии поворотов эффект ослабляется – в таких случаях шумоглушители монтируют также ближе к решёткам притока или вытяжки, чтобы исключить передачу остаточного шума внутрь помещения.
При установке важно учитывать прямолинейность участка воздуховода. Шумоглушители неэффективны при монтаже сразу после поворота или сужения: минимальное рекомендуемое расстояние – 3–5 диаметров воздуховода до и после устройства. Несоблюдение этих условий приводит к дополнительным аэродинамическим потерям и снижению коэффициента шумоподавления.

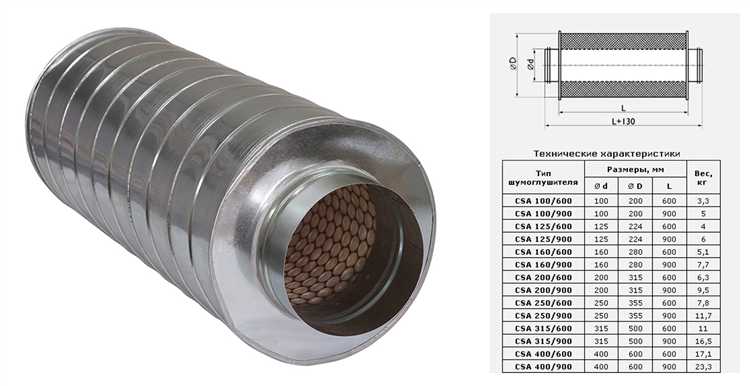

Установка шумоглушителя сразу после вентилятора
Размещение шумоглушителя непосредственно за вентилятором позволяет поглотить основную часть аэродинамического шума, возникающего в рабочем колесе и корпусе агрегата. Это особенно актуально для центробежных и осевых моделей с высоким числом оборотов.
Минимальное расстояние между фланцем вентилятора и шумоглушителем – 1–1,5 диаметра воздуховода. При меньших значениях возрастает сопротивление и снижается эффективность шумопоглощения. Для прямоугольных каналов стоит ориентироваться на длину большей стороны сечений.
Если используется гибкая вставка, она монтируется между вентилятором и шумоглушителем. Это исключает передачу вибраций на корпус шумоглушителя и снижает общий уровень шума на участке. Без вставки шумоглушитель быстрее изнашивается из-за микровибрационных нагрузок.
При выборе конкретной модели необходимо учитывать среднегеометрическую частоту шума вентилятора и сравнивать её со спектром поглощения шумоглушителя. Недостаточная ширина рабочей полосы снижает эффективность установки, особенно при наличии выраженных гармоник.
Длина шумоглушителя в этом случае не должна быть минимальной. При установке сразу после источника шума рекомендуется использовать удлинённые модели – не менее 6 диаметров воздуховода – либо шумоглушители с активными вставками, если габариты ограничены.
Важно: перед монтажом следует проверить осевое совмещение фланцев. Смещение более чем на 3–5 мм вызывает паразитные завихрения, увеличивает аэродинамический шум и снижает срок службы устройства.

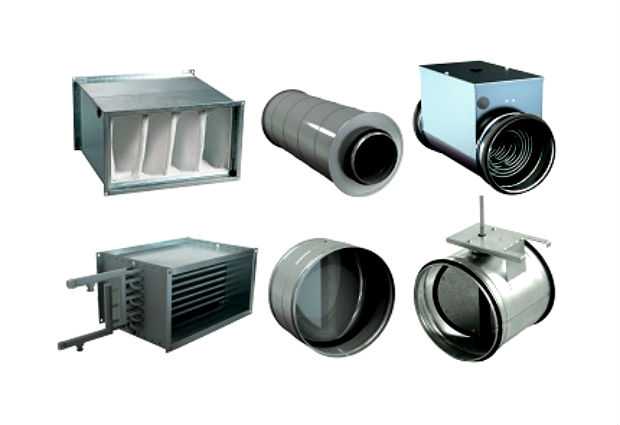

Размещение шумоглушителя перед входом в помещение
Установка шумоглушителя непосредственно перед воздухораспределительным устройством позволяет снизить уровень шума в помещении до нормативных значений без увеличения сопротивления в магистрали. Расстояние между шумоглушителем и решёткой не должно превышать 1–1,5 метров, иначе эффективность подавления снижается.
При выборе места важно учитывать прямолинейность участка воздуховода: участок перед шумоглушителем должен быть прямым не менее 3 диаметров канала, а за ним – не менее 1–2 диаметров. Это исключает турбулентные потоки, которые ухудшают акустические характеристики.
Для гибких воздуховодов перед установкой рекомендуется вставка из жесткого элемента длиной не менее 0,5 м – для стабилизации потока. При ограниченном пространстве лучше применять тонкослойные глушители с высокой плотностью звукопоглощающего материала (не менее 60 кг/м³).
Не следует монтировать глушитель в непосредственной близости от диффузоров с высокой индукцией, если отсутствует промежуточный участок, так как звук может отражаться обратно в систему. Оптимальное расположение – на последнем прямом участке перед распределительным устройством, с учётом технического обслуживания и демонтажа.
Монтаж глушителя осуществляется строго в горизонтальном или вертикальном положении по направлению потока. Обязательно соблюдать герметичность соединений и изоляцию корпуса от вибраций – особенно при установке в металлических каналах.
Особенности установки в приточной вентиляции
- Шумоглушитель размещается после вентилятора и фильтров, но до воздухораспределительных устройств. Это позволяет устранить акустические колебания, возникающие при работе оборудования.
- Расстояние от вентилятора до шумоглушителя – не менее 1 метра. Это снижает влияние вихревых потоков на эффективность звукопоглощения.
- Минимальная длина шумоглушителя – от 600 мм для прямоугольных каналов и от 900 мм для круглых, в зависимости от требуемого уровня шумоподавления.
- Использование гибких вставок до и после шумоглушителя повышает изоляцию от вибраций, особенно в установках с высокими оборотами вентиляторов.
- Корпус шумоглушителя должен быть герметичным, с классом воздухонепроницаемости не ниже D (по EN 1507), чтобы избежать утечек и свиста.
- Запрещена установка шумоглушителей вблизи поворотов или фасонных частей – такие участки создают неравномерный поток и снижают эффективность устройства.
Дополнительное внимание следует уделить выбору звукопоглощающего материала – предпочтение отдается материалам с плотностью от 30 до 50 кг/м³ и минимальной толщиной 50 мм. В системах с высокой влажностью используются шумоглушители с гидрофобной изоляцией или защитной оболочкой из перфорированного металла.
Выбор точки установки в вытяжной системе
При проектировании вытяжной вентиляции шумоглушитель размещают с учётом источников шума, характеристик воздушного потока и конструктивных особенностей трассы. Неправильное положение снижает эффективность как шумоподавления, так и воздухообмена.
- Оптимально размещать шумоглушитель сразу после вентилятора, если источник шума – именно он. В этом случае подавляются аэродинамические и механические шумы, возникающие при работе крыльчатки.
- Если основной шум исходит от воздуховодов (например, из-за высокой скорости воздуха на изгибах или в местах сужения), глушитель устанавливают на участке с максимальным уровнем звукового давления. Это обычно перед выходом в общую шахту или до перехода на магистральный канал.
- Установка на вертикальном участке помогает снизить передачу вибраций на перекрытия. Важно предусмотреть виброразвязку, чтобы шум не распространялся через крепления.
- Расстояние между вентилятором и шумоглушителем должно быть минимальным, но достаточным для равномерного распределения потока по сечению глушителя. Это предотвращает турбулентность и уменьшает сопротивление.
- Нельзя располагать шумоглушитель сразу после изгиба или перехода сечения – расстояние должно составлять не менее 3–5 диаметров воздуховода. Нарушение этого правила ведёт к неравномерной загрузке звукопоглощающего материала и быстрому его износу.
Также стоит учитывать температуру и влажность воздуха: если в вытяжке возможен конденсат, выбираются модели с дренажом или влагостойким покрытием, и точка размещения смещается вниз по потоку для исключения насыщения материала влагой.
Монтаж шумоглушителя в шахте или канале
Перед установкой шумоглушителя в вентиляционный канал необходимо проверить соответствие его размеров сечению шахты. Устройство должно вставляться плотно, без зазоров, чтобы избежать утечек воздуха и потерь давления.
Монтаж начинается с разметки места установки. При горизонтальном расположении важно обеспечить доступ к корпусу шумоглушителя для последующего технического обслуживания. При вертикальном монтаже необходимо предусмотреть надёжное крепление к несущим конструкциям шахты – вес устройства может превышать 15–20 кг в зависимости от модели и длины.
Установку выполняют после завершения основных работ по прокладке воздуховодов. Для герметичности стыков применяют резиновые уплотнители или специализированные монтажные ленты, устойчивые к вибрации и перепадам температуры. Жесткая фиксация выполняется с использованием анкерных болтов, кронштейнов или подвесных систем, рассчитанных на статическую нагрузку с запасом прочности не менее 30%.
Шумоглушитель не должен соприкасаться с вибрирующими элементами вентиляционной установки. Между ним и вентилятором рекомендуется устанавливать гибкие вставки длиной не менее 150 мм. Это снижает передачу вибраций и продлевает срок службы устройства.
После закрепления проверяют отсутствие перекосов и деформаций корпуса. Отклонение от оси канала не должно превышать 2 мм на метр длины. При наличии доступа выполняется контроль внутреннего зазора: акустические вставки не должны выступать в просвет воздуховода.
Завершающим этапом служит проверка герметичности и акустической эффективности в режиме рабочего давления. В случае выявления воздушных шумов или свистов производят доработку изоляции стыков и повторную фиксацию креплений.
Влияние длины воздуховода на место установки
Длина воздуховода напрямую влияет на эффективность шумоглушителя и выбор места его монтажа. При коротком воздуховоде (до 3 метров) шумоглушитель рекомендуется устанавливать ближе к источнику шума, чтобы минимизировать передачу вибраций и гул от вентилятора.
Для средних по длине каналов (от 3 до 10 метров) оптимальным считается установка шумоглушителя на расстоянии 1-2 метра от вентилятора, что позволяет снизить уровень шума без значительного увеличения сопротивления системы.
При длине воздуховода свыше 10 метров следует учитывать накопленное аэродинамическое сопротивление. В этом случае рекомендуется ставить шумоглушитель ближе к выпускному отверстию, чтобы избежать чрезмерного падения давления в системе и сохранить производительность вентиляции.
Важно: увеличение длины воздуховода без корректировки расположения шумоглушителя может привести к усилению шума на выходе и снижению пропускной способности системы.
Установка шумоглушителя должна учитывать не только длину, но и особенности трассы – количество поворотов и сужений. Чем длиннее и сложнее канал, тем больше значение имеет правильное размещение для равномерного распределения давления и эффективного гашения шума.
Расположение шумоглушителя при наличии нескольких ответвлений
Шумоглушитель рекомендуется устанавливать до разветвления воздуховодов, чтобы гасить шум до его распространения по ответвлениям. Это позволяет снизить уровень шума в каждой ветви без необходимости установки нескольких устройств.
Если шумоглушитель ставится после разветвления, его следует размещать в каждой ответвляющейся ветви, что увеличивает затраты и объем работ. Кроме того, в таком случае эффективность снижения шума снижается из-за возможного резонанса на узлах соединения.
При больших системах с несколькими ответвлениями предпочтительнее использовать один крупный шумоглушитель в магистральном канале перед разделением потоков. Его длина и объем выбираются исходя из диаметра и скорости воздуха, чтобы обеспечивать затухание частот от 125 Гц до 2000 Гц с уровнем подавления не менее 15–20 дБ.
В местах ответвлений допускается установка компактных локальных шумоглушителей, но они должны иметь характеристики, согласованные с основным устройством. Для правильного выбора параметров стоит учитывать изменение скорости воздуха и турбулентность в каждом ответвлении.
Обязательно учитывайте необходимость соблюдения гидравлических характеристик системы: установка шумоглушителя не должна создавать избыточное сопротивление или изменять баланс подачи воздуха.

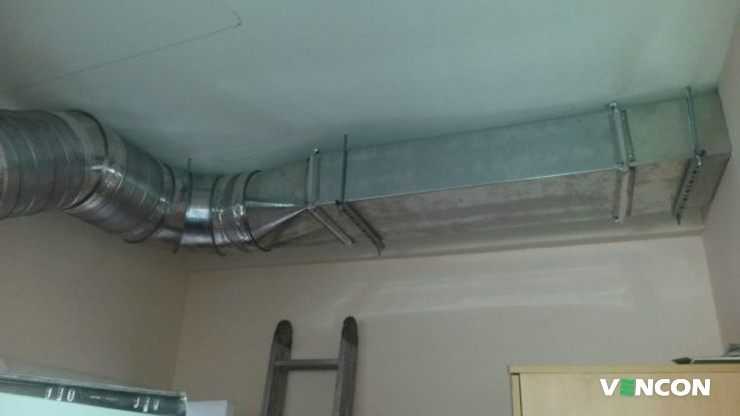

Учет доступа к шумоглушителю для обслуживания
Шумоглушитель в вентиляционной системе требует регулярного осмотра и очистки от пыли и загрязнений, чтобы сохранять заявленные параметры снижения шума. Для этого важно предусмотреть свободный доступ к устройству.
Расположение шумоглушителя должно обеспечивать возможность безопасного подхода с рабочей площадки или лестницы. Минимальное расстояние до корпуса шумоглушителя для обслуживания – не менее 600 мм с каждой стороны, где предусмотрены съемные панели или фильтры.
Дверцы или съемные панели должны открываться без демонтажа соседних элементов вентиляции и создавать проход шириной минимум 500 мм, чтобы обеспечить удобство работ и замену частей.
Планировка системы учитывает расположение шумоглушителя на уровне, доступном для осмотра без использования специализированного оборудования, либо предусматривает встроенные люки или платформы.
Не допускается установка шумоглушителей в труднодоступных узлах без предусмотренных технических решений для обслуживания – это усложняет профилактические работы и сокращает срок службы оборудования.
Важным элементом является также возможность отключения вентиляционной секции для безопасного проведения ремонта или очистки шумоглушителя, без полного останова всей системы.
Вопрос-ответ:
Где лучше всего ставить шумоглушитель в системе вентиляции?
Чаще всего шумоглушитель устанавливают как можно ближе к источнику шума — например, рядом с вентилятором или воздухообменником. Это помогает снизить уровень звуков, которые распространяются по вентиляционным каналам, до попадания в помещения.
Можно ли установить шумоглушитель на выходе вентиляционной системы?
Да, монтаж шумоглушителя на выходе вытяжного или приточного вентилятора возможен и часто практикуется. Там он снижает шум, который выходит наружу или попадает в помещение. Однако стоит учитывать, что эффективность глушения будет ниже, если источник шума расположен глубже в системе.
Какие проблемы могут возникнуть при неправильном расположении шумоглушителя?
Если шумоглушитель поставить слишком далеко от источника шума, он будет менее полезен — звуки успеют распространиться по воздуховодам. Кроме того, устройство может создавать дополнительное сопротивление воздушному потоку, если расположено в узких или неправильных участках, что ухудшит работу вентиляции.
Стоит ли ставить шумоглушитель перед вентилятором или после него?
Лучше монтировать шумоглушитель после вентилятора, на стороне подачи воздуха. В этом месте шум от вентилятора наиболее выражен, и глушитель способен эффективно снизить уровень шума, не мешая работе оборудования.
Какие типы шумоглушителей подходят для установки в жилых помещениях?
Для жилых комнат рекомендуют использовать компактные и бесшовные шумоглушители с ячеистой или перфорированной конструкцией. Они устанавливаются ближе к вентиляционным решеткам или непосредственно в воздуховодах, не занимая много места и не создавая дополнительных вибраций.
Где лучше всего установить шумоглушитель в системе вентиляции, чтобы снизить уровень шума?
Шумоглушитель обычно размещают в прямом участке вентиляционного канала, где поток воздуха наиболее равномерный и отсутствуют повороты. Чаще всего его ставят как можно ближе к источнику шума — это может быть вентилятор или агрегат с подвижными частями. Если поставить шумоглушитель слишком далеко, эффективность снижения шума уменьшится из-за дополнительных отражений и резонансов в каналах. При этом важно учесть габариты устройства и обеспечить удобный доступ для обслуживания.
Можно ли устанавливать шумоглушитель перед вентилятором в системе вентиляции, и какие последствия могут быть?
Установка шумоглушителя перед вентилятором встречается редко, поскольку это может создать дополнительное сопротивление потоку воздуха, что ухудшит работу вентилятора и повысит нагрузку на двигатель. Кроме того, воздушные потоки перед вентилятором обычно нестабильны, и шумоглушитель в этом месте будет работать менее эффективно. Если такой вариант все же рассматривается, следует внимательно подобрать модель шумоглушителя с минимальным сопротивлением и проверить параметры системы, чтобы избежать снижения производительности.
