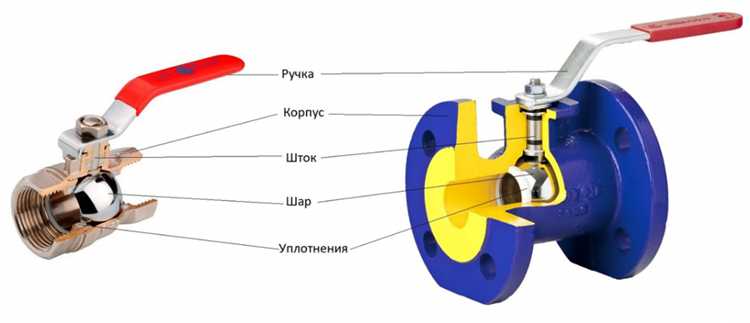

Шток шарового крана представляет собой ключевой элемент механизма управления, отвечающий за передачу крутящего момента от ручки или привода к запорному шару. Его прочность, герметичность и точность посадки напрямую влияют на надёжность всей арматуры. Обычно изготавливается из нержавеющей стали с антикоррозионным покрытием, устойчивым к агрессивным средам.
Конструкция штока включает в себя плотно подогнанные посадочные участки, уплотнительные кольца и, в зависимости от модели крана, фиксирующие элементы: шпоночные соединения, шлицы или штифты. Верхняя часть штока сопрягается с управляющим узлом, нижняя – с полостью шара, зачастую через посадку на «плоский шип» или квадрат. Это исключает люфты и обеспечивает точную фиксацию при повороте.
Герметичность штока обеспечивается за счёт использования фторопластовых или резиновых манжет в уплотнительном узле. Давление среды воздействует на уплотнение, усиливая прижим к штоку, что позволяет минимизировать утечки без дополнительной настройки. В высокотемпературных или агрессивных условиях применяются графитовые сальники и металлические пружинные компенсаторы.
Выбор конструкции штока и материалов исполнения зависит от рабочей среды, давления и частоты циклов открытия/закрытия. Для систем с частыми переключениями рекомендуется шток с антивыбросной защитой – он монтируется с внутренней стороны корпуса крана и не может быть выдавлен при скачке давления. Такая конструкция также повышает безопасность эксплуатации.

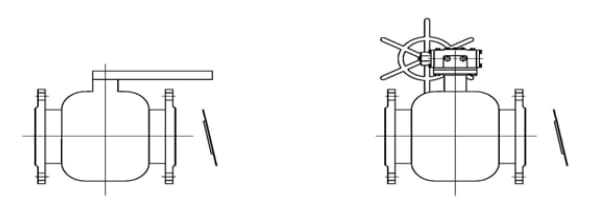

Шток шарового крана: устройство и назначение
Изготавливается шток преимущественно из нержавеющей стали с высокой коррозионной стойкостью, так как находится в непосредственном контакте с рабочей средой и атмосферной влагой. Диаметр и длина штока подбираются исходя из типоразмера крана и крутящего момента, необходимого для поворота шара.
Уплотнение штока реализуется посредством двух или трёх колец из фторопласта, графита или других термостойких материалов. Они предотвращают утечку среды в зону управления. Для дополнительной герметичности в конструкцию часто включается пружинный компенсатор, поддерживающий давление на уплотнения при перепадах температуры и давления.
Фиксация штока в корпусе осуществляется с помощью стопорного кольца или шплинта, предотвращающих его выталкивание под давлением. Важным элементом является упорное кольцо, обеспечивающее точное позиционирование и ограничение хода при повороте шара.
Для эксплуатации в агрессивных средах следует выбирать краны со штоком, покрытым антикоррозионным составом или выполненным из специальных сплавов. При монтаже и обслуживании важно избегать осевых нагрузок на шток, чтобы не нарушить целостность уплотнений.
Назначение штока в конструкции шарового крана
Шток в шаровом кране выполняет ключевую функцию передачи крутящего момента от исполнительного механизма или рукоятки к запорному шару. Именно через шток осуществляется поворот шара на 90°, обеспечивая открытие или закрытие потока среды.
Шток должен обеспечивать стабильную и герметичную работу крана при многократных циклах. Конструкция предусматривает минимальный зазор между штоком и корпусом, чтобы исключить люфт и утечки. В современных кранах используются штоки с антивыбросной защитой, предотвращающей их выталкивание при превышении давления внутри системы.
Материал изготовления штока выбирается с учетом типа рабочей среды и температурного режима. Чаще всего применяют нержавеющую сталь AISI 304 или 316, устойчивая к коррозии и деформации. Для агрессивных сред используются сплавы с повышенной химической стойкостью.
Особое внимание уделяется уплотнительным элементам вокруг штока. Они предотвращают утечку среды и обеспечивают герметичность в зоне вращения. В конструкции применяются V-образные кольца из фторопласта, армированные стекловолокном, что повышает срок службы узла.
Точная обработка поверхности штока и соответствие размеров посадочных мест критичны для надежной работы всего механизма. Люфт или перекос в этом узле может привести к неравномерному износу шара, повреждению седел и утрате герметичности крана.
Материалы, применяемые для изготовления штока
Нержавеющая сталь – основной материал для штоков, эксплуатируемых в агрессивных средах. Наиболее востребованные марки: AISI 304 и AISI 316. AISI 316 содержит молибден, повышающий устойчивость к коррозии в хлорсодержащих средах, что критично для химической промышленности и морских установок.
Углеродистая сталь применяется при низких требованиях к коррозионной стойкости, чаще всего – в системах с нейтральной рабочей средой. Для защиты поверхности используют гальваническое цинкование или хромирование. Популярные марки: 20, 35, 45. Марка 45 обеспечивает высокую прочность и стойкость к изгибу, но требует термообработки для снижения хрупкости.
Дуплексная сталь (например, UNS S31803) сочетает прочность и устойчивость к точечной коррозии. Применяется в нефтегазовом секторе, где важно сочетание механической надежности и химической инертности.
Бронза и латунь используются в санитарной арматуре и водопроводных системах. Обладают хорошей обрабатываемостью и устойчивостью к коррозии в пресной воде. Штоки из бронзы подходят для условий, где требуется низкое трение и отсутствие искрообразования.
Титановый сплав применяется редко – в штоках для агрессивных химических сред и высоких температур. Выделяется малым удельным весом, стойкостью к кислотам и щелочам, но высока стоимость и сложность обработки.
Выбор материала штока зависит от давления, температуры, состава рабочей среды и требований к долговечности. Использование неподходящего сплава приводит к заеданиям, утечкам и преждевременному износу узла уплотнения.
Уплотнение штока: виды и способы герметизации
Уплотнение штока шарового крана необходимо для предотвращения утечек рабочей среды в атмосферу. Оно работает в условиях повышенного давления, перепадов температур и агрессивных сред, поэтому надежность этого узла критична для всей конструкции крана.
Существуют следующие основные типы уплотнений штока:
- Сальниковое уплотнение – самый распространённый вариант. Состоит из сальниковой набивки и прижимной втулки. Подходит для высокотемпературных и абразивных сред. Необходима регулярная подтяжка для компенсации износа.
- Манжетное уплотнение – используется эластичная манжета из фторопласта, EPDM, NBR или FKM. Обеспечивает низкое сопротивление при вращении штока. Не требует обслуживания, но ограничено по температуре и давлению.
- Уплотнение типа «O-Ring» – применяется в компактных конструкциях. Обеспечивает хорошую герметичность, но чувствительно к механическим повреждениям. Часто дублируется несколькими кольцами с разной жесткостью.
- Комбинированное уплотнение – сочетание манжет и сальников или манжет и «O-Ring». Объединяет преимущества обоих типов и обеспечивает герметичность при экстремальных нагрузках.
Методы герметизации штока зависят от условий эксплуатации:
- Для систем с давлением до 25 бар применяют одинарное уплотнение с фторопластовой манжетой или O-Ring. Конструкция не требует дополнительного обслуживания.
- В условиях высокого давления (от 40 бар и выше) используется двойная система: первичное уплотнение из фторопласта и вторичное сальниковое, с возможностью повторной затяжки без демонтажа крана.
- При воздействии агрессивных сред предпочтительны уплотнения из FKM или PTFE. Они сохраняют эластичность и герметичность при температуре до +200 °C и воздействии кислот, щелочей, масел.
- Для криогенных сред используют специальные уплотнительные узлы с пружинными компенсаторами, сохраняющими герметичность при температуре до –196 °C.
Выбор конструкции уплотнения должен основываться на характеристиках среды, температурных режимах и цикличности работы. Применение неподходящего материала или схемы герметизации ведет к преждевременному выходу из строя всего крана.
Как шток передаёт вращательное движение на шар
Шток шарового крана соединён с шаром через пазовое или шлицевое соединение, исключающее люфт и обеспечивающее точную передачу момента. В большинстве конструкций на верхней части шара выполнен специальный прямоугольный вырез, в который входит нижняя часть штока с соответствующей формой. Это механически связывает оба элемента, позволяя штоку вращать шар при повороте рукоятки.
Передача усилия осуществляется напрямую, без промежуточных элементов. Такое решение снижает потери энергии и повышает надёжность. Шар установлен в седловых уплотнителях, поэтому при повороте штока требуется преодолеть сопротивление трения между шаром и седлами. Для компенсации этого усилия на штоке часто применяют упорные втулки или подшипники скольжения.
Чтобы избежать проворачивания шара в случае износа, конструкция предусматривает минимальные допуски посадки. В некоторых моделях используется фиксирующий штифт, проходящий через шток и шар. Это дополнительно усиливает жёсткость соединения и предотвращает проскальзывание при высоких нагрузках.
Типовые поломки штока и их признаки
Шток шарового крана подвергается значительным нагрузкам, что ведёт к характерным повреждениям. Основные виды поломок и их признаки:
- Износ посадочной поверхности
- Появление задиров и царапин на поверхности штока, нарушающих герметичность
- Увеличение люфта при вращении, ощущаемое при эксплуатации
- Утечка среды вокруг штока из-за нарушения уплотнения
- Коррозионное разрушение
- Ржавчина и налёты на поверхности штока, особенно в агрессивных средах
- Появление микротрещин и пупырышков, снижающих прочность детали
- Затруднённое вращение или заедание при работе
- Механические деформации
- Изгиб или перекос штока, приводящий к затруднениям при открытии и закрытии крана
- Повреждение резьбы крепления или шлицов
- Шум и вибрация при эксплуатации из-за неправильного положения штока
- Износ уплотнительных поверхностей штока
- Появление маслянистых пятен или подтёков на корпусе крана
- Неравномерное усилие при повороте, связанное с ухудшением уплотнения
- Периодические пропуски среды при рабочем положении крана
Для предотвращения данных неисправностей необходим регулярный осмотр штока с проверкой поверхности на наличие повреждений, своевременная очистка от коррозии и замена изношенных уплотнителей. Особое внимание следует уделять состоянию резьбовых соединений и шлицов для поддержания правильной работы узла.
Особенности замены штока в шаровом кране
Для замены штока в шаровом кране требуется полное обесточивание и отключение от трубопровода, чтобы избежать аварий и утечек. Сначала демонтируют корпус крана, открутив крепежные элементы, при этом важно сохранить уплотнительные кольца, чтобы не повредить их при повторной установке.
Перед извлечением штока оценивают состояние седел и корпуса на наличие коррозии или износа. При наличии дефектов их необходимо устранить, иначе новый шток быстро выйдет из строя. Снятый шток проверяют на прямолинейность и целостность уплотнителей.
При монтаже нового штока используют рекомендованные производителем смазки для предотвращения прикипания и излишнего износа. Крепление штока к рукоятке или приводному механизму должно быть выполнено с учетом правильного момента затяжки – обычно в диапазоне 15–25 Н·м, чтобы обеспечить надежность без деформации.
После сборки проводят контрольный запуск с проверкой герметичности и плавности хода. Если движение затруднено или фиксируются протечки, требуется повторная регулировка уплотнительных элементов или замена изношенных деталей. Соблюдение этих рекомендаций увеличивает срок службы шарового крана и снижает риск аварий.

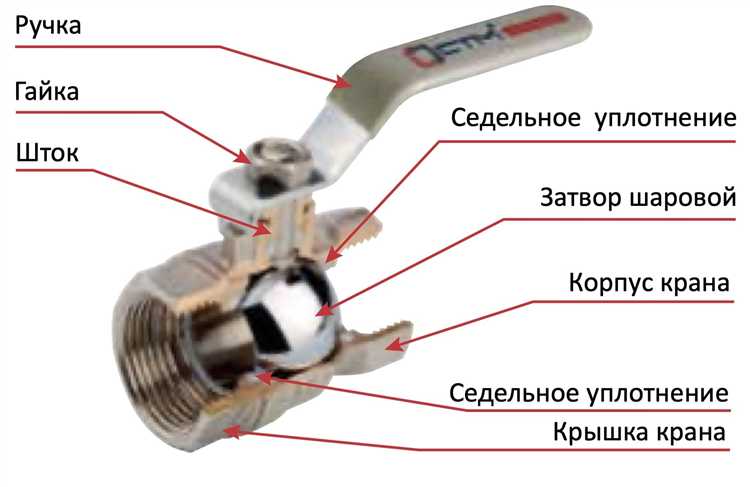

Выбор штока при ремонте или модернизации крана
При замене штока шарового крана важен точный подбор материала и конструкции, соответствующих рабочим условиям. Обычно используют штоки из нержавеющей стали марки AISI 304 или AISI 316, обладающие высокой коррозионной стойкостью и прочностью. Для агрессивных сред и высоких температур предпочтительна AISI 316 благодаря повышенному содержанию молибдена.
Диаметр штока должен строго соответствовать оригинальным параметрам крана, чтобы обеспечить герметичность и избежать перекосов при вращении. Ключевой параметр – длина штока, которая определяется конструкцией корпуса и должна позволять полноценное закрытие и открытие шара без люфтов.
При модернизации часто рассматривают штоки с дополнительным покрытием – хромирование или нитридирование увеличивают износостойкость и снижают трение. В случаях, когда кран эксплуатируется в средах с высокой абразивностью, рекомендуются штоки с керамическими вставками или с внутренним усилением.
Особое внимание уделяется уплотнениям штока: используются резиновые или фторполимерные манжеты, устойчивые к химическим реагентам, температуре и давлению. При ремонте стоит заменить уплотнения одновременно с установкой нового штока, чтобы избежать протечек.
Для оборудования, работающего под высоким давлением (свыше 16 МПа), рекомендуется шток с повышенной прочностью и жесткостью, что достигается применением легированных сталей и усиленных конструктивных элементов, таких как ребра жесткости.
В итоге, выбор штока при ремонте или модернизации должен базироваться на условиях эксплуатации, характеристиках среды и требованиях к надежности. Несоответствие по материалу, размерам или типу уплотнений приведет к снижению ресурса и возможным аварийным ситуациям.
Вопрос-ответ:
Что такое шток в шаровом кране и какую функцию он выполняет?
Шток — это цилиндрический элемент шарового крана, который соединяет рычаг управления с внутренним шаром. Его основная задача — передавать вращательное движение от рукоятки к шару, обеспечивая открытие или закрытие потока жидкости.
Из каких материалов обычно изготавливают штоки для шаровых кранов и почему?
Для изготовления штоков используют сталь, нержавеющую сталь или специальные сплавы, обладающие высокой прочностью и коррозионной стойкостью. Это необходимо, чтобы деталь выдерживала механические нагрузки и агрессивные среды, обеспечивая долгий срок службы крана.
Какие особенности конструкции штока влияют на герметичность шарового крана?
Герметичность зависит от точной посадки штока в корпусе крана и наличия уплотнительных элементов, например сальников или резиновых колец. Конструкция штока предусматривает гладкую поверхность и специальные канавки, которые удерживают уплотнители, предотвращая протечки жидкости при вращении.
Почему важно регулярно проверять состояние штока шарового крана?
Со временем на штоке могут появиться коррозия, износ или деформации, что ведет к снижению плотности закрытия и появлению утечек. Регулярный осмотр помогает выявить такие дефекты заранее, предотвращая аварийные ситуации и продлевая срок эксплуатации оборудования.
Можно ли самостоятельно заменить шток в шаровом кране, и какие моменты стоит учитывать?
Замена штока возможна, но требует определённых навыков и инструментов. Важно подобрать шток, полностью соответствующий модели крана, соблюдать порядок разборки и сборки, а также правильно установить уплотнители. Если нет опыта, лучше обратиться к специалистам, чтобы избежать повреждений и протечек.
Какова конструкция штока в шаровом кране и из каких материалов он обычно изготавливается?
Шток шарового крана представляет собой металлический стержень, который соединяет ручку или привод с внутренним шаром, обеспечивая поворот последнего для открытия или закрытия потока. Обычно он изготавливается из нержавеющей стали или прочных сплавов, что гарантирует высокую прочность и устойчивость к коррозии. Конструкция штока предусматривает герметизацию через уплотнительные кольца, чтобы предотвратить утечки рабочей среды по его поверхности.
Какую функцию выполняет шток в работе шарового крана и почему его надежность так важна?
Шток передает крутящий момент от рукоятки к шару, позволяя открыть или закрыть проход для жидкости или газа. Надежность штока критична, поскольку от его прочности и правильного функционирования зависит герметичность и безопасность системы. Если шток повреждается или выходит из строя, возможны утечки, а также потеря контроля над потоком, что может привести к аварийным ситуациям. Поэтому шток должен выдерживать значительные нагрузки и обеспечивать точное позиционирование запорного элемента.
