Двухклавишный выключатель управляет двумя независимыми группами светильников, подключённых к одному блоку. Он чаще всего используется в комнатах с несколькими зонами освещения – например, в зале с люстрой и дополнительной подсветкой. Поломка такого выключателя обычно проявляется в неработающей одной из клавиш, дребезге контактов или полном отсутствии реакции при нажатии.
Первым делом необходимо отключить питание на электрощитке и убедиться в его отсутствии с помощью индикаторной отвертки. Даже если одна клавиша продолжает работать, отключение обязательно: внутренняя схема устройства всегда под напряжением. Затем аккуратно снимите внешнюю рамку и выкрутите крепёжные винты, чтобы извлечь механизм из монтажной коробки.
Проверьте, нет ли признаков оплавления корпуса, окисления или ослабления контактов. Чаще всего неисправность связана с отходом одного из проводов или износом контактной группы внутри выключателя. Если контакты загрязнены, их можно очистить мелкой наждачной бумагой или спиртом. При наличии трещин в корпусе или выгорании внутренних пластин замените весь механизм.

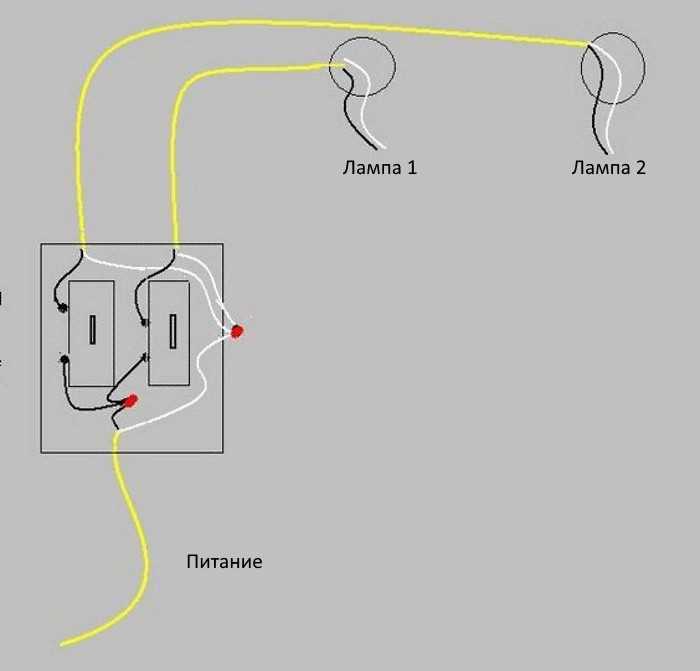

При подключении следите за правильностью распределения фазного провода и отходящих линий. Обычно фаза приходит на общий контакт, а два других ведут к светильникам. Нарушение этой схемы может привести к короткому замыканию или некорректной работе клавиш. Перед окончательной установкой обязательно проверьте все соединения на надёжность, после чего закрепите выключатель в коробке и включите питание.
Как безопасно отключить электричество перед ремонтом
Шаг 1: Найдите автоматический выключатель, управляющий нужной линией. Откройте распределительный щит. На нём должен быть маркирован каждый автомат: «кухня», «ванная», «зал» и т. д. Если маркировка отсутствует, попросите помощника включать и выключать свет, пока вы поочерёдно отключаете автоматы – запоминайте, какой за что отвечает.
Шаг 2: Обесточьте линию. Переведите соответствующий автомат в положение «выкл». Если автомат старого образца – полностью опустите рычаг вниз. Не трогайте главный автомат – он отключает всё питание в квартире, что может повлиять на работу холодильника или сигнализации.
Шаг 3: Убедитесь в отсутствии напряжения. Используйте индикаторную отвёртку или мультиметр. Проверьте клеммы выключателя и проводку в распределительной коробке. При нулевом напряжении индикатор не светится, а мультиметр показывает 0 В. Всегда проверяйте прибор сначала на заведомо работающей розетке – это исключит ошибку при измерении.
Шаг 4: Защитите себя от случайного включения автомата. Повесьте предупреждающую записку на щиток или зафиксируйте автомат в выключенном положении при помощи изоляционной ленты. Если в доме другие люди – предупредите их устно, чтобы исключить повторное включение линии во время работы.
Шаг 5: Работайте только в сухих условиях. Не приступайте к ремонту, если влажность высокая, например, после уборки. Влажные руки или инструменты увеличивают риск поражения током даже при незначительном остаточном напряжении.
Как снять крышку и разобрать корпус выключателя
Перед началом работы отключите питание на распределительном щитке, убедившись в отсутствии напряжения с помощью индикаторной отвертки.
Сначала аккуратно подденьте плоской отверткой декоративную рамку выключателя. Она держится на защёлках, расположенных по бокам. Действуйте с усилием, но без резких движений, чтобы не сломать пластиковые элементы.
После снятия рамки откроется доступ к крепежным винтам лицевой панели. Открутите их крестовой отверткой, снимая крышку с корпуса. Под ней находятся клавиши, которые фиксируются на центральной оси. Слегка нажмите на край каждой клавиши и потяните наружу – они должны выйти с характерным щелчком.
Корпус выключателя крепится в монтажной коробке двумя распорными лапками или винтами. Ослабьте винты по бокам, не вынимая полностью, и осторожно извлеките механизм из стены. Обратите внимание на расположение проводов, чтобы не перепутать их при обратной сборке.
Для полного разбора выключателя зафиксируйте его на столе, открутите оставшиеся винты и аккуратно разъедините пластиковые части корпуса. Изучите конструкцию: контактные группы, пружины и клеммы должны быть целыми и без следов подгорания.
Как определить неисправную клавишу или контакт
Для диагностики неисправности в двухклавишном выключателе потребуется индикаторная отвертка, мультиметр и доступ к распределительной коробке (если возможно).
- Отключите питание на электрощитке, чтобы избежать поражения током.
- Снимите декоративную рамку и открутите фиксирующие винты корпуса выключателя.
- Проверьте механический ход каждой клавиши. Если одна из них западает, щелкает нестабильно или двигается свободнее другой – вероятен износ или поломка механизма.
- Включите питание и аккуратно проверьте наличие фазы на общем входном контакте выключателя с помощью индикаторной отвертки. Он должен быть только один и всегда под напряжением.
- Поочерёдно нажимайте каждую клавишу и проверяйте, появляется ли фаза на соответствующем выходном контакте. Отсутствие фазы при нажатой клавише указывает на неисправность переключателя или обрыв контакта.
- Если обе клавиши не работают, но входной контакт активен – вероятна внутренняя поломка выключателя или обрыв в распределительной коробке. Проверка необходима мультиметром в режиме прозвонки (с отключённым питанием).
- При наличии доступа к коробке убедитесь, что провода не окислены, надёжно зафиксированы и не имеют повреждений изоляции. Обрезка и повторная зачистка контактов могут восстановить соединение.
После завершения диагностики отключите питание и восстановите монтаж выключателя.
Как проверить проводку и клеммы на наличие повреждений
Отключите автоматический выключатель, питающий цепь, к которой подключён двухклавишный выключатель. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра.
Снимите лицевую панель выключателя и аккуратно извлеките механизм из монтажной коробки. Проверьте изоляцию всех проводов: наличие потемнений, трещин, перегибов и следов оплавления указывает на перегрев или короткое замыкание. Повреждённую изоляцию следует немедленно заменить, зачистив провод и надев новую термоусадочную трубку.
Осмотрите клеммы на наличие следов коррозии, нагара или ослабленного контакта. Потемнение металла или расшатанное соединение свидетельствует о перегреве. Ослабленные винты необходимо затянуть, при этом следите, чтобы провод не выскальзывал из зажима и не перетягивался, что может привести к обрыву жилы.
Если используется алюминиевая проводка, проверьте места соединений особенно внимательно – такие провода склонны к окислению. При наличии белого налёта зачистите контактную зону и нанесите специальную контактную пасту.
Проверьте отсутствие замыканий между жилами с помощью мультиметра в режиме прозвонки. Один щуп приложите к фазному проводу, второй – к нулевому или заземляющему. При отсутствии звукового сигнала цепь не замкнута, что указывает на отсутствие короткого замыкания.
Как заменить сломанный механизм клавиши
Для замены механизма одной из клавиш двухклавишного выключателя потребуется минимальный набор инструментов и соблюдение техники безопасности.
- Отключите питание на щитке. Проверьте отсутствие напряжения индикаторной отверткой.
- Снимите декоративную рамку и аккуратно извлеките внутренний механизм из монтажной коробки, ослабив винты крепления.
- Определите, какая из клавиш неисправна: она может западать, не фиксироваться или не замыкать контакт. Часто причиной служит износ контактной группы или деформация пластиковой детали.
- Отсоедините провода от соответствующих клемм. Запомните или сфотографируйте их расположение – у двойного выключателя обычно один общий провод (фаза) и два отходящих на разные линии освещения.
- Приобретите совместимый механизм: уточните производителя и серию. Учтите, что механизмы даже одинакового внешнего вида могут различаться по глубине посадки и типу креплений.
- Установите новый механизм на место, подсоедините провода строго в соответствии с предыдущим подключением. Контакты должны быть надёжно зафиксированы, без оголённых участков.
- Проверьте работоспособность клавиш до окончательной установки в стену. После успешной проверки зафиксируйте механизм в коробке, установите рамку и декоративную накладку.
При отсутствии результата или наличии оплавлений на клеммах – замените весь механизм целиком. Повторное использование повреждённых деталей недопустимо.

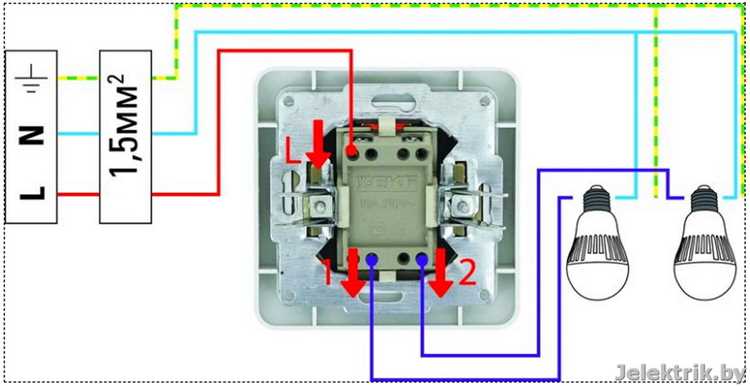

Как правильно подключить провода при обратной сборке
Перед подключением провода нужно убедиться, что питание отключено на щитке. Для двухклавишного выключателя обычно используются три провода: фаза, два проводника на нагрузку и заземление, если предусмотрено.
Подключайте фазный провод к клемме с маркировкой L или входной клемме выключателя. Отходящие к нагрузкам провода подсоединяются к соответствующим выходным клеммам, обычно обозначенным цифрами или символами для каждой клавиши.
Важно правильно определить каждый провод с помощью тестера напряжения или мультиметра. Ошибка в подключении приведёт к неправильной работе переключателя или замыканию.
Заземляющий провод (если есть) крепится к отдельной клемме с зелёной маркировкой или к корпусу выключателя, если он металлический и предусматривает заземление.
При зажиме проводов соблюдайте плотный контакт – оголённая часть провода должна входить в клемму полностью без перегибов и излишков. Изолируйте все соединения, если есть оголённые участки.
Перед фиксацией выключателя в подрозетнике проверьте крепление проводов и отсутствие контакта между ними, чтобы исключить короткое замыкание при установке.
Как протестировать работу обеих клавиш после ремонта
Перед проверкой убедитесь, что питание на выключатель подано и надежно закреплено. Для тестирования каждой клавиши выполните следующие шаги:
1. Включите первую клавишу, визуально проверьте, включается ли соответствующая группа освещения. Если свет не включается, проверьте надежность подключения проводов и отсутствие повреждений.
2. Выключите первую клавишу, убедитесь, что свет полностью гаснет. Любые мигания или слабое свечение свидетельствуют о неполном размыкании цепи или дефектах в контактах.
3. Аналогично проверьте вторую клавишу: включение, устойчивость света и полное выключение. Если при нажатии обеих клавиш одновременно освещение не работает или возникают помехи, вероятно, неверно подключены общие провода или повреждены внутренние контакты.
4. Для дополнительной проверки используйте мультиметр в режиме измерения напряжения. При включенной клавише на выходных клеммах должно быть напряжение сети (220 В или 110 В в зависимости от региона), при выключенной – отсутствовать.
5. Проверяйте переключение клавиш несколько раз, чтобы исключить нестабильный контакт, вызванный неплотным соединением или загрязнением.
Если все проверки успешны, выключатель готов к эксплуатации. При выявлении сбоев повторите разборку и диагностику контактов.
Как устранить повторяющиеся проблемы с выключателем
Повторяющиеся сбои двухклавишного выключателя чаще всего связаны с плохим контактом или износом внутренних механизмов. Первым шагом нужно отключить питание и проверить крепление клемм: ослабленные винты вызывают искрение и нестабильную работу.
Очистка контактов. Для удаления окислов используйте спирт и мелкую шлифовальную губку. При заметном износе контактов замените выключатель, так как восстановление редко даёт долговременный эффект.
Проверка проводов. Изоляция должна быть без повреждений, а жилы – без коррозии. Подгоревшие участки нужно зачистить и при необходимости заменить проводку, чтобы избежать перегрева и короткого замыкания.
Перегрузка выключателя – частая причина отказов. Проверьте, соответствует ли суммарная мощность подключённых приборов техническим характеристикам устройства. При превышении нагрузку следует перераспределить или заменить выключатель на более мощный.
Для стабильной работы используйте выключатели проверенных производителей с сертификатами качества. Самодельные или дешёвые модели повышают риск повторных сбоев.
После ремонта закрепите корпус выключателя так, чтобы он не шатался. Подвижность деталей приводит к быстрому износу и проблемам с контактами.
Вопрос-ответ:
Почему двухклавишный выключатель не реагирует на нажатие одной из клавиш?
Чаще всего проблема связана с внутренними контактами переключателя, которые могут окислиться или просто износиться. Также возможно, что сломалась пружина внутри механизма или ослабились клеммы. Чтобы проверить, нужно снять крышку и визуально осмотреть состояние контактов, а затем использовать тестер для замера проводимости при нажатии каждой клавиши.
Можно ли отремонтировать двухклавишный выключатель самостоятельно, если он начал искрить при включении?
Искрение часто говорит о плохом контакте или повреждении изоляции внутри выключателя. При наличии опыта и нужных инструментов (отвертка, мультиметр, изолента) можно попытаться заменить внутренние контакты или почистить их. Однако если повреждения серьезные, лучше заменить выключатель полностью, чтобы избежать риска короткого замыкания или возгорания.
Как проверить, что именно сломалось в двухклавишном выключателе, не разбирая полностью электропроводку?
Для диагностики понадобится мультиметр. Сначала отключите питание на щитке, затем снимите крышку выключателя и проверьте напряжение на входящих клеммах. После этого поочерёдно нажимайте каждую клавишу и измеряйте, замыкается ли цепь на выходных клеммах. Если нажатие одной клавиши не вызывает замыкания, значит неисправность в её механизме или контактах.
Как правильно заменить двухклавишный выключатель, чтобы избежать ошибок при подключении?
Перед заменой обязательно отключите питание на щитке. Запомните или сфотографируйте текущее подключение проводов к выключателю. Обычно к одному контакту подключается фаза, а к другим – провода на светильники. При установке нового выключателя подсоедините провода так же, соблюдая полярность и плотно закрепляя клеммы. После подключения проверьте работу выключателя, прежде чем возвращать питание.
Что делать, если после замены двухклавишного выключателя одна из клавиш не включает свет?
Если одна из клавиш не работает, возможно, допущена ошибка при подключении проводов или новый выключатель оказался неисправным. Проверьте правильность подключения согласно схеме и надёжность контактов. Если всё подключено верно, попробуйте заменить выключатель на другой, так как заводской брак тоже встречается.
Почему двухклавишный выключатель не включается, хотя светильник исправен?
Если светильник работает исправно, но выключатель не включает свет, причина может быть в повреждении самого выключателя или проводки. В первую очередь стоит проверить надежность контактов внутри корпуса выключателя — возможно, они окислились или ослабли. Также следует проверить целостность проводов на входе и выходе, иногда они могут перетереться или оборваться. Если есть мультиметр, можно измерить напряжение на контактах выключателя, чтобы убедиться, что электричество поступает и проходит через механизм.
Как правильно заменить механизм двухклавишного выключателя, чтобы не повредить проводку?
Для замены механизма выключателя сначала необходимо отключить электричество в распределительном щите, чтобы избежать поражения током. Затем аккуратно снимают декоративную крышку и фиксирующие винты, чтобы добраться до самого механизма. Перед отсоединением проводов желательно сфотографировать их расположение или отметить цветные изоляции, чтобы правильно подключить новый механизм. При отсоединении проводов не тяните их резко, чтобы не повредить изоляцию и не ослабить соединение. Новый механизм подключают по тому же принципу, что и старый, тщательно фиксируя провода в клеммах. После сборки включают питание и проверяют работу выключателя.
