Алюминиевые радиаторы отличаются высокой теплоотдачей – в среднем 180–200 Вт на секцию – и быстро прогреваются, что делает их эффективным выбором для автономных и центральных систем отопления. Однако при подключении важно учитывать не только материал радиаторов, но и параметры теплоносителя, тип разводки и особенности монтажа, чтобы избежать коррозии, гидроударов и неравномерного прогрева.

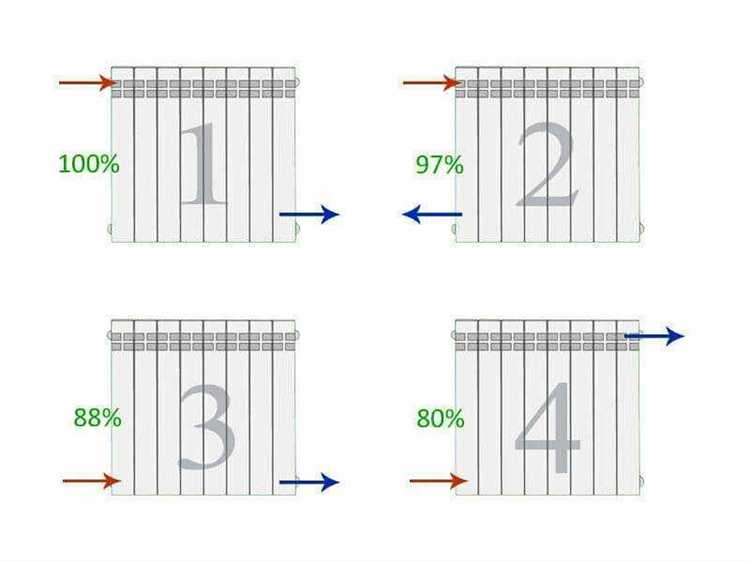

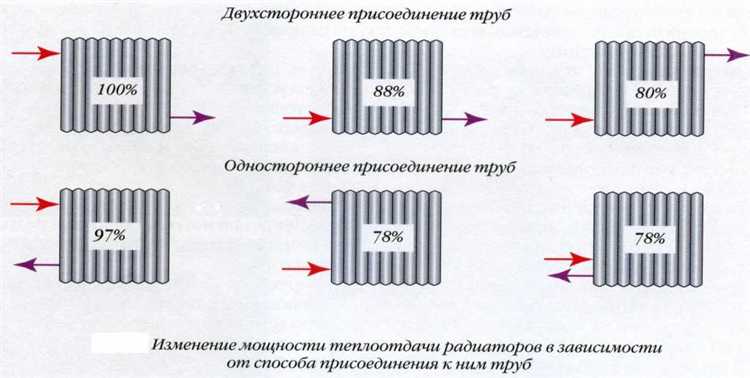

Перед установкой необходимо определить способ подключения: боковое, нижнее или диагональное. Диагональное подключение обеспечивает наилучший теплообмен и рекомендуется для радиаторов с числом секций более десяти. При боковом подключении возможна потеря до 15–20% мощности, если длина радиатора превышает 1 метр. Нижнее подключение используется преимущественно в напольных системах с трубами, скрытыми в полу.
Рабочее давление в системе не должно превышать 16 атм, так как большинство алюминиевых моделей рассчитаны именно на этот предел. Важно избегать установки в системах с гидроударами, особенно в многоэтажных домах с устаревшей разводкой. Также критично соблюдать требования по составу теплоносителя: рН от 7 до 8, минимальное содержание кислорода и отсутствие абразивных частиц.
Для подключения алюминиевых радиаторов следует использовать латунные или никелированные фитинги, совместимые с алюминием по электрохимическим параметрам. Рекомендуется установка запорной арматуры с возможностью балансировки потока и автоматического воздухоотводчика. Монтаж должен включать обязательную установку кранов Маевского и шаровых вентилей на подающей и обратной линиях.

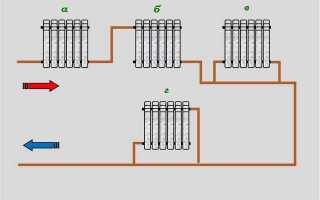

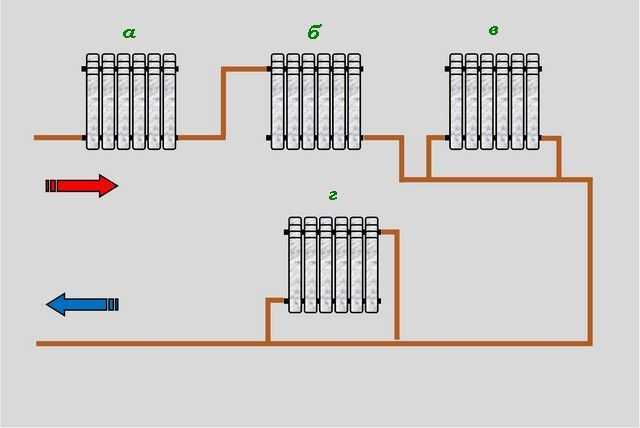

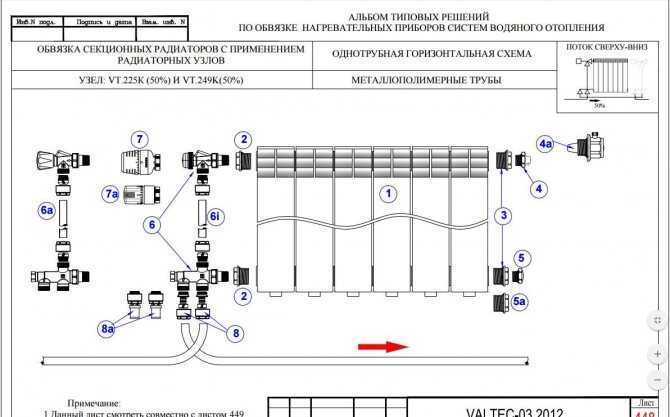

Выбор схемы подключения: однотрубная или двухтрубная система
При подключении алюминиевых радиаторов критично учитывать особенности выбранной схемы циркуляции теплоносителя. В однотрубной системе радиаторы подключаются последовательно, что приводит к снижению температуры воды на каждом последующем приборе. Разница может достигать 10–20 °C, особенно при длинной горизонтальной разводке. Это снижает эффективность обогрева помещений в конце цепи. Подключение алюминиевых радиаторов в такой системе требует установки байпаса и терморегулирующей арматуры для балансировки потока.
Двухтрубная система обеспечивает параллельное подключение радиаторов, при котором теплоноситель подается к каждому прибору с равномерной температурой. Для алюминиевых радиаторов это предпочтительный вариант, так как они чувствительны к температурным перепадам и могут терять эффективность при недостаточном прогреве. Кроме того, двухтрубная схема упрощает настройку температурного режима в отдельных помещениях и позволяет избежать необходимости в балансировочных клапанах при правильном проектировании.
Для частных домов с протяжёнными отопительными магистралями рекомендуется двухтрубная система с нижней или диагональной подводкой. В квартирах старой постройки, где установлена однотрубная разводка, модернизация требует тщательного расчёта, в том числе установки термостатов и перемычек, чтобы не нарушить гидравлический режим стояка.
Как правильно определить место установки радиатора
Расположение алюминиевого радиатора напрямую влияет на эффективность обогрева помещения. Неправильный выбор места установки снижает теплоотдачу на 10–25% и провоцирует образование зон с пониженной температурой.
- Устанавливайте радиатор под окном, центрируя его по оси оконного проема. Это снижает теплопотери от стекла и создаёт тепловую завесу, препятствующую проникновению холодного воздуха.
- Расстояние от подоконника до верхнего края радиатора должно составлять не менее 10 см. При меньшем зазоре нарушается естественная циркуляция воздуха.
- От пола до нижнего края радиатора оставляйте не менее 12 см. Это обеспечивает свободный доступ холодного воздуха к прибору и улучшает теплообмен.
- Между стеной и задней поверхностью радиатора должен быть зазор не менее 3–5 см. Плотное прилегание ухудшает конвекцию и провоцирует перегрев секций.
- Не размещайте радиатор в нише, если она не оборудована теплоотражающим экраном. В противном случае до 30% тепла теряется на обогрев стены.
- Избегайте установки за мебелью, занавесками или декоративными панелями – это снижает тепловой эффект почти вдвое.
В угловых помещениях допускается установка дополнительного радиатора на смежной стене для устранения эффекта «холодного угла». При этом учитывайте совокупную тепловую мощность всех приборов.
Необходимые фитинги и материалы для сборки

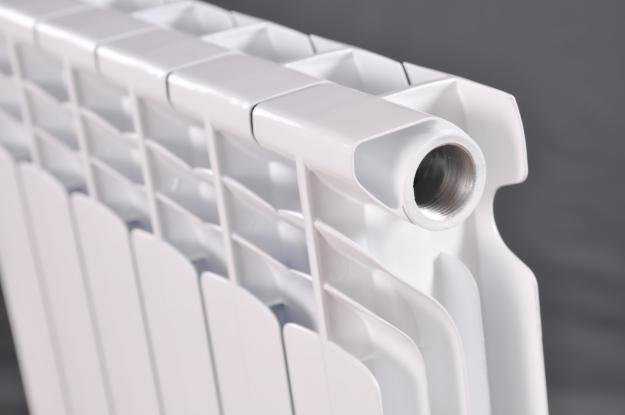

Для подключения алюминиевых радиаторов требуются следующие элементы: переходники, запорная арматура, уплотнительные материалы и соединительные фитинги. При выборе переходников учитывается тип резьбы коллектора радиатора – чаще всего применяется внутренняя резьба 1 дюйм. В этом случае необходимы футорки (сгоны) с наружной резьбой 1″ и подходящей стороны подключения – правая или левая.
Запорная арматура включает в себя терморегулирующие или шаровые краны. Для установки на подачу и обратку оптимально использовать шаровые краны с американкой – они обеспечивают быстрый демонтаж без слива системы. Диаметр подбирается в соответствии с диаметром трубопровода, как правило – ½» или ¾».
Воздухоотводчик (краник Маевского) обязателен для удаления воздуха. Он устанавливается в верхний коллектор радиатора через специальный переходник. Если система открытая или без автоматической подпитки, необходимо дополнительно установить сливной кран в нижней части.
Для герметизации резьбовых соединений применяются лен с пастой или уплотнительная нить. ФУМ-лента менее предпочтительна из-за риска подсоса воздуха при остывании металла. Герметик следует наносить строго по направлению резьбы, с равномерным натяжением.
В местах соединения радиатора с трубами используются угловые или прямые фитинги, чаще – латунные или никелированные. Пресс-фитинги и обжимные соединения подходят при использовании металлопластиковых или сшитых полиэтиленовых труб. Важно учитывать максимальное рабочее давление системы и температурные ограничения материалов.

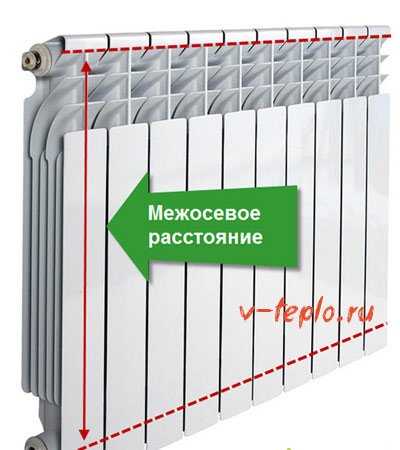

Монтаж кронштейнов и разметка под радиатор
Правильная установка кронштейнов напрямую влияет на эффективность теплоотдачи алюминиевого радиатора. Нарушение геометрии монтажа может привести к перекосу, шуму в системе и неравномерному нагреву секций.
Перед разметкой убедитесь в ровности стены. При наличии отклонений свыше 5 мм на длине радиатора рекомендуется выполнить выравнивание.
- Определите местоположение радиатора. Оптимальное расстояние:
- от пола – 100–120 мм;
- от подоконника – не менее 100 мм;
- от стены – 30–50 мм.
- Разметьте ось радиатора по центру оконного проёма.
- Отметьте верхний уровень крепления по высоте. Он должен соответствовать положению верхнего коллектора радиатора.
- Наметьте места установки кронштейнов. Минимум два крепления в верхней части и одно в нижней – для устойчивости. При длине радиатора более 10 секций добавьте дополнительный кронштейн посередине.
- Проверьте горизонталь и вертикаль разметки при помощи уровня. Допустимое отклонение – не более 1 мм на метр.
Сверление под дюбели выполняется буром Ø8–10 мм в зависимости от типа кронштейнов. Используйте пластиковые или металлические анкеры, соответствующие материалу стены. В кирпичной или бетонной кладке глубина сверления – не менее 60 мм. В гипсокартонных перегородках применяйте специальные дюбеля «бабочка» или химические анкеры.
Установите кронштейны и проверьте их надёжность. Радиатор должен фиксироваться без люфта, но с возможностью температурного расширения алюминия.
Подключение радиатора к трубопроводу: порядок действий
Перед установкой перекройте подачу теплоносителя и слейте воду из системы. Работы выполняются только на холодной системе под давлением не выше 1 атмосферы.
Убедитесь в совместимости радиатора с трубной разводкой. Для алюминиевых радиаторов оптимально использовать металлопластиковые или полипропиленовые трубы с армированием.
Намотайте сантехническую нить или фум-ленту на резьбу переходников, затем вкрутите их в коллекторы радиатора. Используйте только латунные или бронзовые фитинги – стальные вызывают гальваническую коррозию.
Установите кран Маевского в верхнее боковое отверстие радиатора для стравливания воздуха. Нижнее отверстие с противоположной стороны заглушите алюминиевой пробкой.
Соберите соединительный узел. Если используется однотрубная система, смонтируйте байпас диаметром не менее 3/4″ на расстоянии 15–20 см от радиатора. В двухтрубной схеме байпас не требуется.
Подсоедините трубы к радиатору. При пайке полипропилена соблюдайте время нагрева: 6–7 секунд при температуре 260 °C. При использовании обжимных фитингов затягивайте гайки вручную, затем ключом на 1/4 оборота.
Заполните систему водой медленно, открывая запорную арматуру на подающем стояке. Откройте кран Маевского для удаления воздуха. После заполнения проверьте все соединения на герметичность при рабочем давлении 1,5–2 атмосферы.
Установка воздухоотводчика и запорной арматуры
Для эффективной работы алюминиевого радиатора необходимо установить автоматический воздухоотводчик на верхней точке системы, обычно на торце или в верхнем коллекторе. Рекомендуется использовать модели с латунным корпусом и пластиковым поплавком, способные выдерживать рабочее давление не менее 6 бар. Важно обеспечить вертикальное положение воздухоотводчика для правильного слива воздуха.
Запорная арматура должна устанавливаться на подающей и обратной магистрали радиатора. Оптимальный выбор – шаровые краны с резьбовым или компрессионным соединением из латуни, обеспечивающие герметичность и простоту обслуживания. Диаметр кранов должен совпадать с диаметром подключения радиатора, обычно 1/2 или 3/4 дюйма.
Монтаж запорной арматуры выполняется с использованием уплотнительной ленты ФУМ или пакли для предотвращения протечек. Краны рекомендуется устанавливать с возможностью полного перекрытия подачи теплоносителя, что упрощает ремонт или замену радиатора без слива всей системы.
Для контроля и регулировки потока дополнительно на обратной линии можно поставить регулирующий вентиль. Это повысит балансировку отопительной системы и снизит вероятность гидравлических шумов.
Проверка герметичности соединений и опрессовка
После монтажа алюминиевых радиаторов важно провести проверку герметичности всех соединений. Для этого систему заполняют водой под давлением, превышающим рабочее не менее чем на 1,5 раза, обычно 6–8 бар. Давление поднимают плавно, чтобы избежать резких нагрузок на уплотнения и фитинги.
Осматривают места стыков на предмет протечек, используя визуальный контроль и влажную тряпку для обнаружения скрытых подтеканий. При обнаружении капель или мокрых следов необходимо моментально затянуть резьбовые соединения или заменить уплотнительные прокладки.
Опрессовка системы обязательна для выявления слабых мест перед вводом в эксплуатацию. Продолжительность испытания под давлением – не менее 30 минут. Если давление держится стабильно, протечек нет, систему можно считать герметичной.
Использование манометра с точностью не менее 0,1 бар позволяет фиксировать даже незначительные перепады давления. Важно провести повторную проверку через 1–2 часа после первичной опрессовки, так как небольшие утечки могут проявиться с задержкой.
Для уплотнения резьбовых соединений рекомендуются паронитовые или фторопластовые прокладки, исключая применение льна или пакли, которые под воздействием воды теряют эффективность и вызывают коррозию.
Особенности подключения алюминиевых радиаторов в частном доме
Алюминиевые радиаторы требуют точного соблюдения условий подключения для предотвращения коррозии и обеспечения эффективного теплообмена. В частном доме система отопления обычно закрытая, с циркуляционным насосом и расширительным баком мембранного типа.
При выборе схемы подключения предпочтительна нижняя или боковая подводка с двухтрубной разводкой, что снижает гидравлические потери и обеспечивает равномерный прогрев секций. Однотрубная система с алюминиевыми радиаторами не рекомендуется из-за риска возникновения зон с недостаточным теплоотводом и повышенного износа оборудования.
Оптимальное давление в системе – 1,5–3 атм. Выше 3,5 атм повышается риск повреждения резьбовых соединений алюминия. Температура теплоносителя должна поддерживаться в пределах 70–80 °C; превышение 90 °C сокращает срок службы из-за активизации химических процессов на поверхности радиатора.
Для защиты от коррозии необходима установка теплоносителя с нейтральным pH 7–8,5 и концентрацией ингибиторов коррозии. Жесткость воды не должна превышать 7° dH. Запрещено использовать теплоносители с высоким содержанием кислорода и солей жесткости.
Обязательна установка воздухоотводчиков на верхних коллекторах радиаторов для удаления воздушных пробок, которые значительно снижают теплоотдачу. Краны Маевского должны быть доступны для обслуживания.
При монтаже резьбовых соединений следует использовать уплотнительные материалы, устойчивые к высоким температурам и химически инертные к алюминию, например, лен с пастой на силиконовой основе. Избегайте контакта алюминиевых радиаторов с медными трубами без переходных муфт, чтобы предотвратить гальваническую коррозию.
Вопрос-ответ:

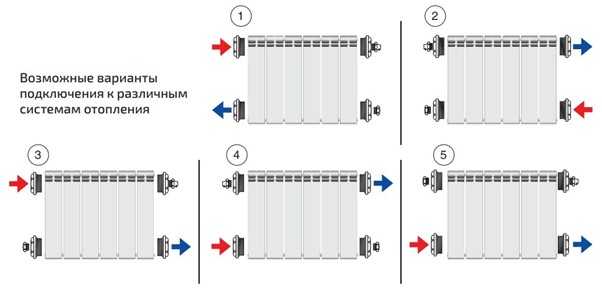

Как правильно выбрать способ подключения алюминиевого радиатора к системе отопления?
Выбор способа подключения зависит от типа системы отопления, расположения радиатора и особенностей трубопровода. Самыми распространёнными считаются боковое и нижнее подключения. Боковое подходит для стандартных систем с вертикальными трубами, а нижнее — для скрытых коммуникаций или когда нужно сохранить эстетический вид помещения. Также учитывают диаметр труб и тип соединений, чтобы обеспечить надёжное и герметичное соединение без риска протечек.
Какие материалы и инструменты нужны для подключения алюминиевых радиаторов отопления?
Для монтажа алюминиевых радиаторов обычно используют металлические переходники, резиновые уплотнители или прокладки, а также фитинги, совместимые с алюминием. Необходимы гаечные ключи, возможно, трубные клещи, и уплотнительная лента или паста для резьбовых соединений. Важно избегать контакта алюминия с медью без использования специальных переходников, чтобы не допустить коррозии.
Можно ли самостоятельно подключить алюминиевый радиатор к системе отопления, и какие ошибки при этом встречаются чаще всего?
Самостоятельное подключение возможно при наличии базовых навыков работы с сантехникой и правильных инструментах. Частые ошибки — неправильный выбор уплотнителей, слишком сильное или слабое затягивание соединений, отсутствие воздушных клапанов и несоблюдение направления потока теплоносителя. Также важно не забывать про проверку системы на герметичность перед запуском отопления.
Как правильно выполнить герметизацию соединений при подключении алюминиевых радиаторов?
Герметизация достигается с помощью качественных уплотнителей и резьбовых лент. Обычно применяют фторопластовую ленту или специальную сантехническую пасту, которая наносится на резьбу перед сборкой. Важно не использовать слишком много герметика, чтобы избежать попадания его внутрь системы. Также следует убедиться, что прокладки в фитингах целы и подходят по размеру, это предотвратит протечки.
Какие особенности подключения алюминиевых радиаторов необходимо учитывать при эксплуатации систем с закрытым типом расширительного бака?
В системах с закрытым расширительным баком давление в трубопроводе выше и стабильнее, поэтому соединения должны быть особенно прочными и герметичными. Следует использовать фитинги, рассчитанные на высокое давление, а также предусмотреть установку воздухоотводчиков для удаления воздуха из радиатора. Особое внимание уделяют правильному монтажу запорной арматуры и соблюдению направления потока теплоносителя.
Какие особенности нужно учитывать при подключении алюминиевых радиаторов к системе отопления с металлическими трубами?
При подключении алюминиевых радиаторов к металлическим трубам следует учитывать возможность возникновения электрохимической коррозии. Алюминий и сталь имеют разный электрический потенциал, что может привести к ускоренному разрушению металлов при контакте в присутствии воды. Чтобы избежать этой проблемы, рекомендуется устанавливать специальные переходники с изоляционными прокладками или использовать фитинги из меди или бронзы. Также важно контролировать качество теплоносителя: уровень pH должен быть нейтральным или слегка щелочным, а содержание кислорода — минимальным, чтобы продлить срок службы радиаторов и труб.
