Электромагнитный балласт (дроссель) является ключевым элементом в работе люминесцентной лампы. Он ограничивает ток в цепи и обеспечивает запуск дугового разряда. При выходе лампы из строя важно исключить неисправность балласта, особенно если визуальных повреждений не наблюдается.
Для диагностики используется мультиметр с функцией измерения сопротивления. Перед началом проверки необходимо полностью обесточить схему и разрядить конденсаторы. Измерение сопротивления обмоток балласта позволяет выявить обрыв или короткое замыкание. Нормальные значения сопротивления для типичного дросселя Т8 – в пределах 5–50 Ом. Значения, близкие к нулю или бесконечности, указывают на неисправность.
При наличии индукционного балласта важно проверить не только сопротивление, но и отсутствие пробоя изоляции. Это делается с помощью теста на утечку между обмоткой и корпусом устройства. Также стоит обратить внимание на перегрев, запах гари и следы оплавления – эти признаки указывают на внутренние повреждения балласта, которые не всегда определяются омметром.
Если в схеме используется электронный балласт, его проверка усложняется из-за наличия полупроводниковых компонентов. В этом случае мультиметр помогает только в базовой проверке питающих цепей и предохранителей. Для более точной диагностики потребуется осциллограф или замена на заведомо исправный блок.
Как определить тип балласта перед началом проверки
Для точной диагностики необходимо сначала определить, какой тип балласта используется – электронный или электромагнитный. Это влияет на методику проверки мультиметром.

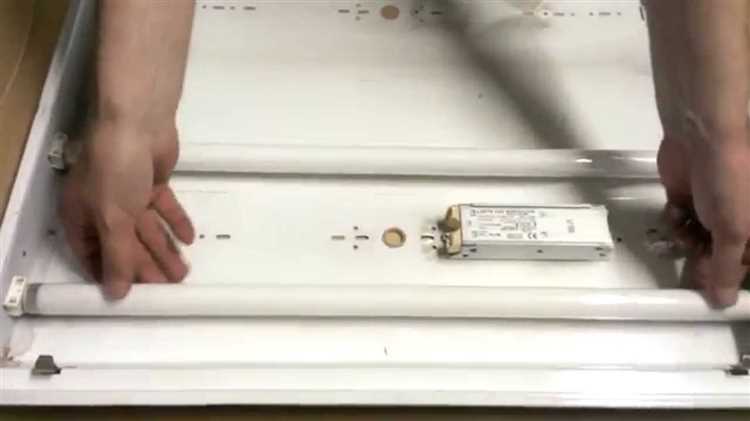

Откройте корпус светильника и внимательно осмотрите сам балласт. Электромагнитный балласт имеет массивный металлический корпус с заметным весом, часто снабжен дросселем и пускателем (стартером). На корпусе указана мощность, допустимое напряжение и частота, без упоминания высокочастотных значений.
Электронный балласт легче, чаще всего заключён в пластиковый корпус. На его маркировке можно найти обозначения типа «HF» (High Frequency) или частоту в диапазоне от 20 до 60 кГц. Отсутствие стартера в схеме также указывает на электронный тип.
Если маркировка стерта, включите светильник и прислушайтесь. Электромагнитные балласты часто издают характерный гул, а лампа может мигать при запуске. Электронные модели запускаются мгновенно и работают без шума.
Определив тип, переходите к соответствующей методике проверки мультиметром. Неверная идентификация приведет к ошибочным результатам и риску повреждения прибора.
Подготовка мультиметра к работе с балластом

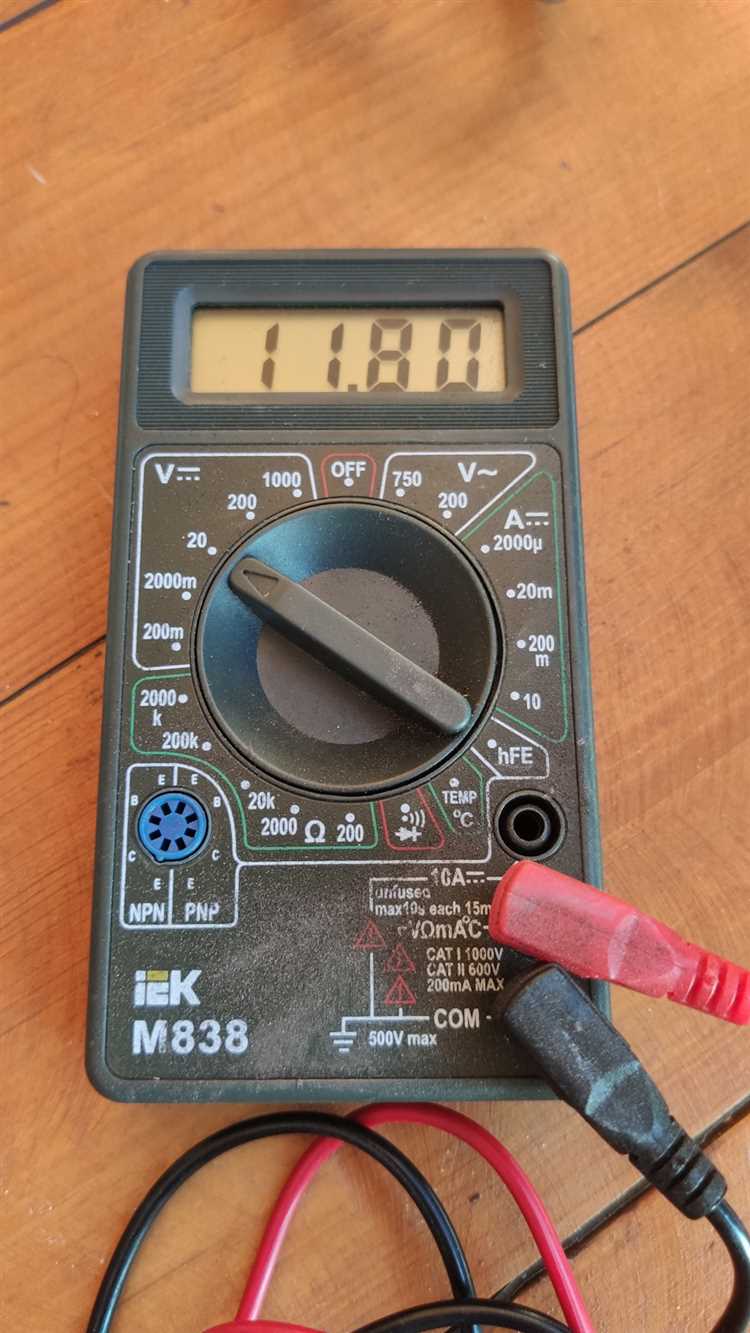

Перед началом проверки балласта люминесцентной лампы необходимо установить мультиметр в соответствующий режим. Для тестирования сопротивления установите переключатель в положение «Ом» (Ω). Если планируется проверка на наличие напряжения, выберите режим переменного тока (ACV), указав предел измерений выше предполагаемого значения – как правило, 250–600 В.
Убедитесь, что щупы исправны и надёжно подключены к разъёмам мультиметра: чёрный – в гнездо «COM», красный – в гнездо с обозначением «VΩ». При необходимости проверьте целостность самих щупов, замкнув их между собой в режиме прозвонки – прибор должен показать значение, близкое к нулю.
Используйте только полностью заряженные или свежие батарейки внутри прибора. Низкий заряд может исказить показания или привести к нестабильной работе мультиметра.
Перед измерениями убедитесь, что балласт отключён от сети, особенно при работе в режиме сопротивления. Подключение мультиметра к работающему балласту в неправильном режиме может привести к выходу прибора из строя.
Если используется автоматический мультиметр, дайте устройству 1–2 секунды на калибровку после включения. Прибор должен отобразить нули или «OL» в зависимости от выбранного режима.
Проверка сопротивления обмоток в электромагнитном балласте
Для диагностики электромагнитного балласта требуется мультиметр с функцией измерения сопротивления. Перед началом проверки отключите питание и разрядите конденсаторы, если они присутствуют в схеме.
Если в конструкции предусмотрены две обмотки, измерьте каждую отдельно. Сравните показания – резкое отличие сопротивлений говорит о нарушении симметрии, что может вызвать мерцание или отказ запуска лампы.
Обратите внимание на колебания показаний мультиметра – нестабильность может быть вызвана плохими контактами или деградацией изоляции. В этом случае балласт подлежит замене.
Перед измерением отключите питание светильника и разрядите конденсаторы, чтобы избежать поражения электрическим током. Электронные балласты работают на высокочастотном напряжении (обычно 20–60 кГц), поэтому обычный мультиметр не всегда покажет точные значения на выходных клеммах.
Для анализа выходного напряжения используйте мультиметр с режимом True RMS и допустимым диапазоном переменного тока не ниже 600 В. Измерение выполняется между выходными проводами, подключёнными к лампе. Важно, чтобы лампа оставалась подключённой, иначе балласт может не включиться из-за отсутствия нагрузки.
При исправной схеме напряжение на выходе электронного балласта в момент запуска составляет 400–600 В переменного тока, затем стабилизируется в пределах 100–200 В. Если напряжение отсутствует или выходит за пределы допустимого диапазона, балласт неисправен или повреждена сама лампа.
Измерения на входе балласта (между фазой и нулём) позволяют убедиться в наличии питания – оно должно соответствовать сети, обычно 220–240 В. При отклонениях возможны сбои в работе схемы возбуждения.
Не используйте мультиметр в режиме постоянного напряжения или прозвонки – это приведёт к некорректным результатам. Для более точной диагностики применяют осциллограф с высоковольтным пробником, но в бытовых условиях достаточно мультиметра True RMS.
Диагностика пусковых элементов в схеме лампы
Пусковые элементы люминесцентной лампы включают стартер, дроссель и управляющие контакты. При диагностике важно определить неисправность каждого узла по отдельности. Работа выполняется при отключённом питании.
Первым проверяют стартер. Снимите его с патрона и замкните контакты напрямую. Если лампа вспыхнет при включении, стартер требует замены. Для дополнительной проверки мультиметром выставьте режим прозвонки: при исправности сопротивление между контактами стартера в разомкнутом состоянии стремится к бесконечности.
Контакты патрона также подлежат проверке. Убедитесь в отсутствии следов окисления, пригоревшего металла и деформаций. Мультиметром проверьте целостность соединений с проводкой – сопротивление должно быть минимальным, близким к нулю.
После замены или ремонта отдельных элементов повторите включение лампы. Если после исправной замены стартеров и проверки дросселя лампа не загорается, переходите к проверке балласта или конденсаторов в схеме.
Типичные признаки неисправности балласта по показаниям мультиметра
Диагностика балласта люминесцентной лампы с помощью мультиметра основывается на измерении сопротивления и проверки целостности обмоток. Ключевые признаки неисправности включают:
- Обрыв первичной или вторичной обмотки: при проверке сопротивления мультиметр показывает бесконечное значение (OL или «перегрузка»), что свидетельствует о разрыве цепи.
- Короткое замыкание в обмотках: сопротивление близко к нулю (от 0 до 1 Ом), что указывает на замыкание витков и невозможность нормальной работы балласта.
- Значительное отклонение сопротивления от номинального значения: для большинства электронных балластов сопротивление первичной обмотки должно находиться в пределах 10–100 Ом, а вторичной – 1–10 Ом. Значения вне этих диапазонов говорят о повреждении или деградации изоляции.
Рекомендуется проводить измерения при отключённом от питания балласте и соблюдать полярность при проверке электролитических компонентов внутри модуля. При подозрении на неисправность следует повторно измерить параметры после отдыха устройства, так как перегрев может влиять на результаты.
Когда замена балласта оправдана по результатам измерений
Балласт люминесцентной лампы считается неисправным и требует замены, если сопротивление его катушки значительно отклоняется от нормативных значений, указанных в технической документации. Для типичных электронных балластов рабочее сопротивление обмоток должно находиться в диапазоне 10–50 Ом. При измерении мультиметром показания ниже 5 Ом или выше 100 Ом указывают на короткое замыкание или обрыв внутри балласта.
Дополнительно оценивается сопротивление между входными клеммами и корпусом – при нормальной изоляции оно должно быть не менее 1 МОм. Значения ниже этого порога свидетельствуют о пробое изоляции и необходимости замены устройства.
Если при проверке мультиметром наблюдается отсутствие сопротивления (обрыв цепи) или показания постоянно меняются, это указывает на внутренние повреждения. В таких случаях ремонт нецелесообразен из-за сложности конструкции и стоимости восстановления.
При диагностике важно учитывать не только сопротивление, но и визуальные признаки: деформацию, обгорания и запах горелого. Если мультиметр фиксирует отклонения, а внешних дефектов нет, замена все равно необходима, так как функциональность нарушена.
Ниже пороговые показатели сопротивления катушки и изоляции, а также нестабильные или отсутствующие показания мультиметра – единственные объективные критерии для однозначного решения о замене балласта.
Вопрос-ответ:
Как проверить исправность балласта люминесцентной лампы с помощью мультиметра?
Для проверки балласта мультиметром нужно измерить его сопротивление на входных и выходных выводах. Сначала отключите питание и снимите балласт с лампы. Затем переведите мультиметр в режим измерения сопротивления (омметр) и замерьте сопротивление между соответствующими контактами. Если сопротивление значительно отличается от нормативного значения или наблюдается обрыв цепи, балласт, скорее всего, неисправен.
Можно ли выявить короткое замыкание внутри балласта при помощи мультиметра?
Да, мультиметр позволяет обнаружить короткое замыкание. Для этого измеряют сопротивление между выводами балласта. Очень низкое значение сопротивления или почти нулевой показатель указывает на замыкание внутри. Если мультиметр показывает бесконечное сопротивление, возможно, внутри обрыв. Такие измерения помогают определить состояние обмоток и целостность устройства.
Как определить, что балласт перегорел и требует замены?
Признаки неисправности балласта включают отсутствие свечения лампы при подаче питания, характерный запах гари или заметное изменение сопротивления при измерении мультиметром. Если при проверке мультиметром обнаруживается разрыв или сильно повышенное сопротивление обмоток, это сигнал о повреждении. В таких случаях балласт не подлежит ремонту и требует замены.
Какие параметры мультиметра использовать для проверки балласта люминесцентной лампы?
Для диагностики балласта обычно применяют режим измерения сопротивления (Ом). Значения сопротивления зависят от конкретной модели балласта, поэтому полезно иметь техническую документацию. В некоторых случаях полезно проверить наличие короткого замыкания между выводами, используя тест прозвонки (режим звукового сигнала). Напряжение измерять не рекомендуется, так как балласт проверяют в отключённом состоянии.
Можно ли проверить исправность электронного балласта мультиметром так же, как и электромагнитного?
Проверка электронного балласта мультиметром отличается от проверки электромагнитного. В электронном устройстве сложная схема, поэтому измерение только сопротивления может быть недостаточным. Основная диагностика включает проверку на наличие коротких замыканий и визуальный осмотр. Для точной проверки электронного балласта лучше использовать специализированное оборудование или тестеры, которые учитывают особенности электронных компонентов.
Как проверить исправность балласта люминесцентной лампы с помощью мультиметра?
Для проверки балласта мультиметром сначала отключите лампу от сети и снимите её с патрона. Установите мультиметр в режим измерения сопротивления (Ом). Затем последовательно измерьте сопротивление на выводах балласта: обмотки стартера и главной катушки. Если сопротивление слишком низкое или очень высокое, это указывает на повреждение. Также при наличии короткого замыкания или обрыва на выводах балласта мультиметр покажет соответствующие признаки — очень малое сопротивление или бесконечность. Такой метод позволяет определить, работает ли балласт правильно и пригоден ли для дальнейшей эксплуатации.
