Одноклавишный наружный выключатель используется в цепях освещения с одной нагрузкой и устанавливается на поверхности стены без штробления. Это решение удобно для деревянных и каркасных домов, временных построек и в случае модернизации электропроводки без капитального ремонта.
Контактный механизм рассчитан на ток до 10 А, что соответствует подключению осветительных приборов суммарной мощностью до 2,2 кВт при напряжении 220 В. При монтаже важно правильно определить фазу и нагрузку, чтобы исключить риск поражения током при замене ламп. Фазный провод всегда должен подключаться к подвижному контакту выключателя.
Перед подключением необходимо отключить питание на распределительном щите и убедиться в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Подключение выполняется согласно схеме: фаза подается на вход выключателя, выход соединяется с нагрузкой, а ноль поступает напрямую к осветительному прибору.
Конструкция одноклавишного наружного выключателя: из чего состоит устройство
Одноклавишный наружный выключатель представляет собой механическое устройство, предназначенное для замыкания и размыкания электрической цепи. Его конструкция ориентирована на быструю установку без штробления стен. Все элементы размещены в компактном пластиковом корпусе, устойчивом к механическим повреждениям и воздействию пыли.
Основные элементы конструкции:
- Корпус: изготовлен из негорючего пластика, обеспечивает защиту от прикосновения к токоведущим частям и соответствует степени защиты IP20 или выше.
- Клавиша: подвижная панель, нажатием на которую пользователь замыкает или размыкает контактную группу. В большинстве моделей используется пружинный механизм возврата.
- Механизм фиксации: обеспечивает устойчивое положение клавиши в двух положениях: «вкл» и «выкл». Внутри используется поворотный кулачок или поворотная планка.
- Контактная группа: состоит из подвижного и неподвижного контактов из медного или латунного сплава. Контакты рассчитаны на номинальный ток 10–16 А. При нажатии клавиши происходит механическое соединение или разъединение цепи.
- Клеммные зажимы: винтового или самозажимного типа. Предназначены для подключения фазного провода. Качество зажима определяет надёжность работы и безопасность устройства.
- Вводные отверстия и кабельные сальники: служат для герметичного ввода провода внутрь корпуса, предотвращая ослабление контактов и проникновение пыли.
- Монтажная основа: снабжена отверстиями для крепления к стене. В некоторых моделях предусмотрены уплотнители для установки на неровные поверхности.
При выборе выключателя важно проверять прочность фиксации контактных зажимов и отсутствие люфта клавиши. Некачественная сборка может привести к перегреву контактов и выходу из строя устройства.

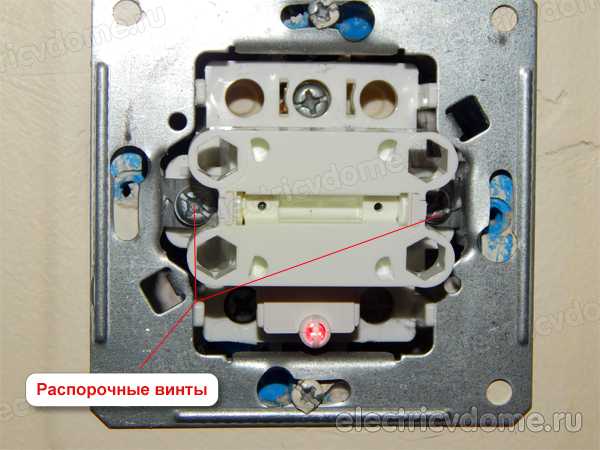

Принцип работы: как замыкается и размыкается цепь
Одноклавишный наружный выключатель управляет разрывом фазного провода, подающего питание на нагрузку – например, лампу. При нажатии клавиши происходит механическое смыкание контактов внутри корпуса. Подвижный контакт прижимается к неподвижному, замыкая цепь и обеспечивая протекание тока от фазного провода к осветительному прибору.
Контактная группа выполнена из токопроводящего металла с высокой стойкостью к искрообразованию. При включении возникает короткое, но интенсивное электрическое поле между контактами, особенно в момент касания. Это может вызывать искру, поэтому качественные выключатели оснащаются дугогасительными элементами – например, пружинными пластинами или контактами с антикоррозийным покрытием.
При повторном нажатии клавиши контактная пластина отходит, нарушая электрическое соединение. Цепь размыкается, ток прекращает поступать на нагрузку. Важно, чтобы разрыв происходил именно в фазном проводе: если размыкается ноль, светильник может оставаться под напряжением, создавая риск поражения током при обслуживании.
Рекомендация: перед подключением убедитесь, что выключатель установлен в фазный разрыв, проверив тестером наличие напряжения на выходной клемме при выключенном состоянии.

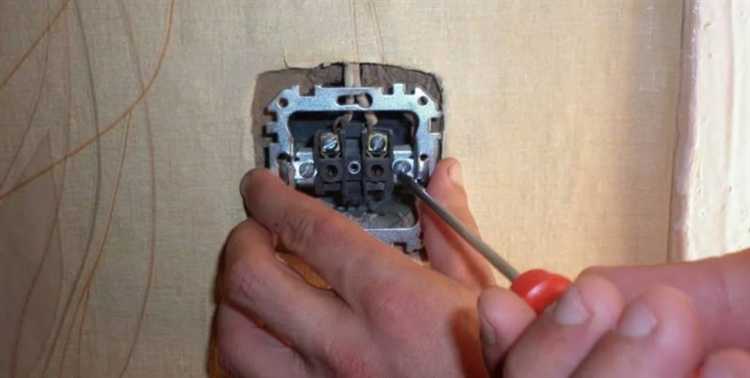

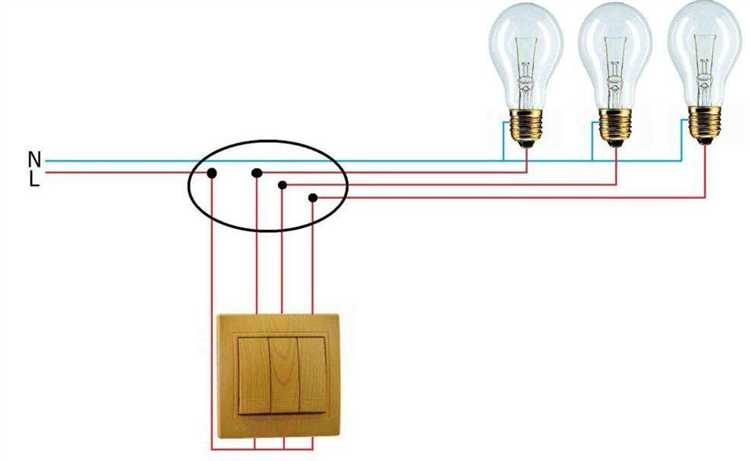

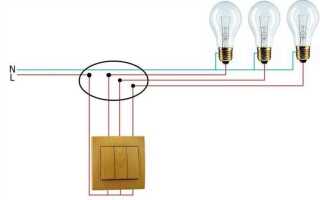

Как подключить одноклавишный выключатель к светильнику
Для подключения одноклавишного выключателя к светильнику потребуется минимальный набор инструментов: индикаторная отвертка, пассатижи, нож для снятия изоляции, сам выключатель, монтажная коробка, клеммники (например, WAGO) и провода сечением 1,5 мм².
- Отключите питание на распределительном щите и проверьте отсутствие напряжения индикатором.
- Откройте распаечную коробку, откуда подается питание на участок освещения.
- Подведите фазный провод (L) от распредкоробки к входному контакту выключателя (обозначается стрелкой внутрь корпуса или буквой «L»).
- От выхода выключателя (обычно обозначен стрелкой наружу) проложите провод к фазному контакту светильника.
- Нулевой провод (N) из распределительной коробки соедините напрямую с нулевым контактом светильника.
- Если предусмотрено заземление, защитный провод (PE) также соединяется напрямую с корпусом светильника.
Все соединения рекомендуется выполнять с использованием клеммников или пайки с последующей изоляцией. Скрутки запрещены ПУЭ. После завершения монтажа закройте распаечную коробку, установите выключатель в монтажную коробку и закрепите светильник. Включите питание и проверьте работу цепи.

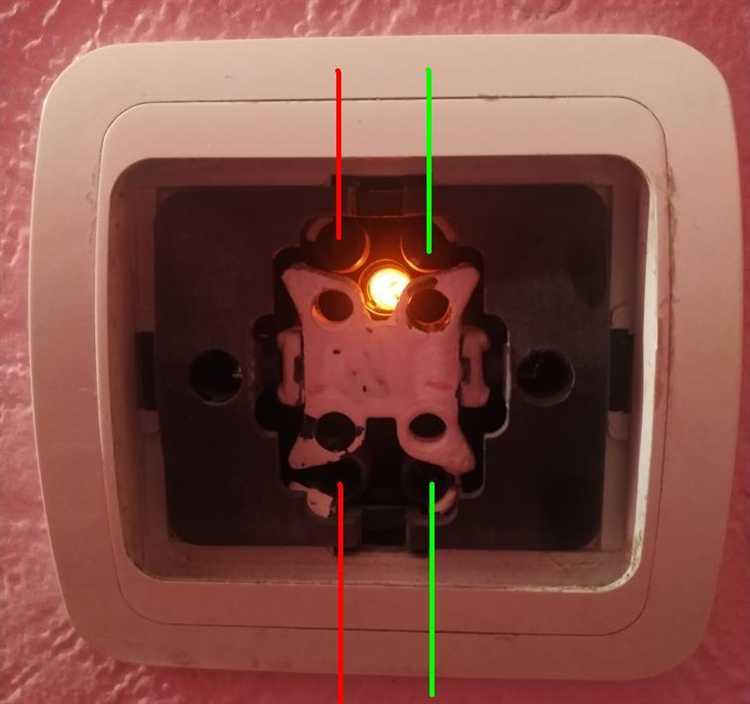

Особенности монтажа на разных типах стен
При установке одноклавишного наружного выключателя важно учитывать структуру и прочность материала стены. Для бетонных поверхностей используются дюбели диаметром 6–8 мм и саморезы длиной не менее 40 мм. Предварительно выполняется сверление с перфоратором, сверло подбирается по типу дюбеля. Чтобы исключить смещение корпуса выключателя, крепление осуществляется минимум в двух точках.
На кирпичных стенах возможны проблемы с откалыванием кромок. Применяются дюбели с распорными зонами и шурупы с крупной резьбой. При сверлении отверстий избегают попадания в швы кладки – крепление ослабляется. Глубина отверстий должна быть на 5–10 мм больше длины дюбеля для компенсации пыли и мелких частиц.
Для гипсокартона используются специальные дюбели типа «бабочка» или металлические анкеры Молли. Обычные пластиковые не обеспечивают надежной фиксации. Монтаж осуществляется через предварительно вырезанное технологическое отверстие, диаметр которого соответствует задней части корпуса выключателя. Усилие затяжки ограничивается, чтобы избежать деформации листа.
На деревянных стенах допустим монтаж напрямую с использованием саморезов по дереву диаметром 3,5–4 мм. Предпочтительны саморезы с потайной головкой. Если древесина твердая (дуб, бук), предварительно сверлятся направляющие отверстия на 0,5 мм меньше диаметра самореза. Для исключения растрескивания не рекомендуется монтировать выключатель ближе 20 мм к краю доски или бруса.

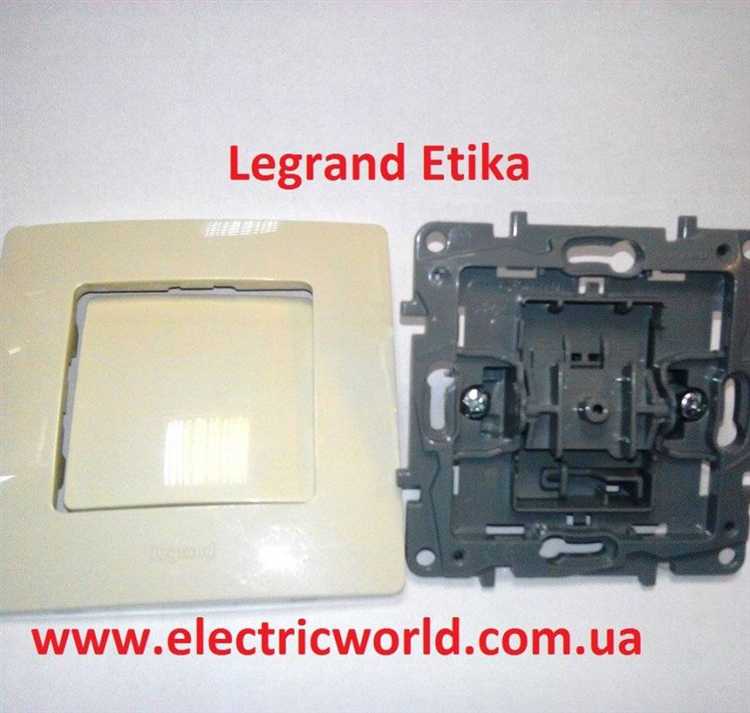

Проверка и диагностика неисправностей в выключателе
Перед началом работ отключите питание на распределительном щите и убедитесь в его отсутствии с помощью бесконтактного индикатора напряжения. Не пренебрегайте этим шагом – внутренняя часть выключателя находится под фазным напряжением.
Снимите крышку выключателя, ослабив крепежный винт. Проверьте клеммы на предмет ослабленных или обгоревших контактов. При перегреве нередко появляется потемнение пластика и характерный запах. Обугленные провода требуют замены и зачистки до живой меди, соединение восстанавливается с помощью новой клеммы или наконечника.
Контроль исправности механической части – нажмите клавишу и убедитесь, что фиксация происходит четко, без заеданий. Люфт клавиши или нехарактерные щелчки указывают на износ внутренних пружинных элементов. Такие выключатели подлежат замене – ремонт нерентабелен.
Для проверки электрической части используйте мультиметр в режиме прозвонки. При нажатии клавиши должен наблюдаться звуковой сигнал или сопротивление, близкое к нулю. В разомкнутом состоянии – обрыв. Отсутствие изменений при переключении свидетельствует о неисправности контактной группы.
Если выключатель подключен последовательно с нагрузкой, проверьте наличие напряжения на выходной клемме при включенном состоянии. При наличии входного напряжения и его отсутствии на выходе – нарушена внутренняя проводимость, требуется замена устройства.
При наличии видимых следов влаги внутри корпуса – возможен пробой изоляции. Такой выключатель использовать недопустимо. В случае снаружи установленной модели важно проверить герметичность корпуса и целостность вводных уплотнителей.

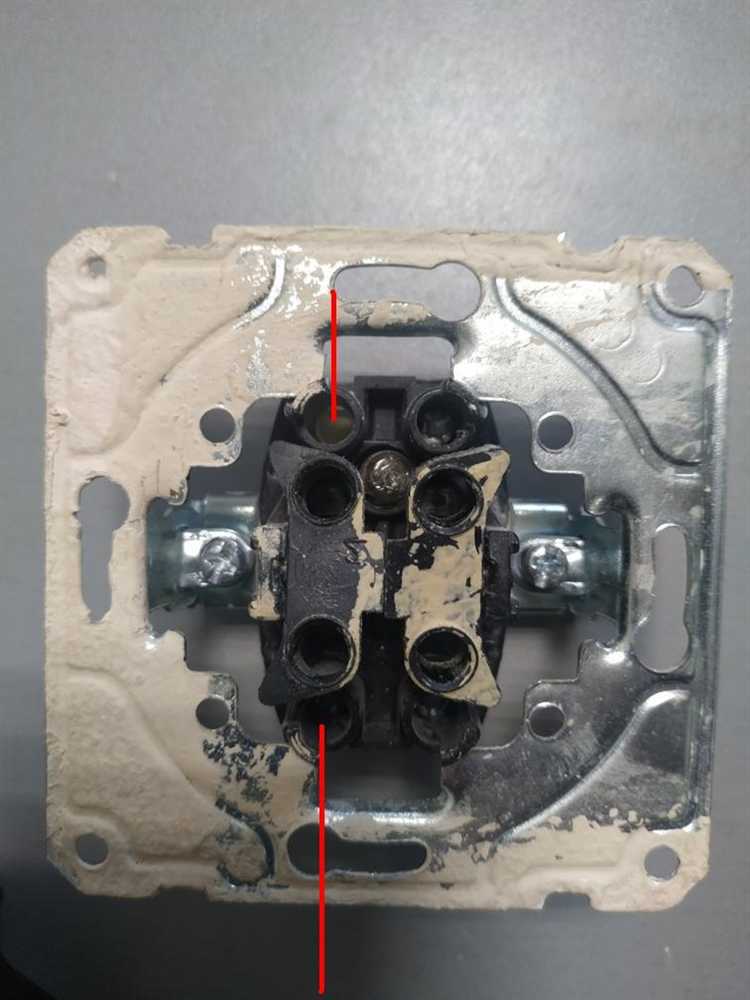

Разборка выключателя для замены или осмотра контактов
Перед началом работы отключите питание на соответствующем автомате. Снимите декоративную крышку, аккуратно поддевая её плоской отвёрткой в месте крепления. Ослабьте винты крепления клавиши, чтобы получить доступ к внутренним элементам.
Для извлечения контактного блока отвинтите фиксирующие винты на корпусе. Контакты обычно расположены на плате или металлической основе с пружинами. Обратите внимание на направление подключения проводов, зафиксируйте схему для правильной сборки.
Осмотрите контакты на наличие окисления, выгорания или механических повреждений. Если контакты покрыты слоем нагара, очистите их мелкой наждачной бумагой или специальной чистящей пастой. При заметных следах износа замените контактный блок полностью.
После обслуживания установите контакты на место, затяните крепёжные винты с умеренным усилием. Проверьте жёсткость хода клавиши и отсутствие люфтов. Перед закрытием крышки убедитесь в правильности подключения проводов и отсутствии оголённых жил.
Вопрос-ответ:
Как устроен одноклавишный наружный выключатель и из каких основных частей он состоит?
Одноклавишный наружный выключатель обычно включает корпус с клавишей, контактную группу и механизм возврата. Корпус защищает внутренние элементы от внешних воздействий, а контактная группа отвечает за замыкание и размыкание электрической цепи. Механизм возврата обеспечивает возврат клавиши в исходное положение после нажатия.
Какие типы крепления применяются для установки наружного одноклавишного выключателя?
Наиболее распространёнными являются накладной и встраиваемый типы крепления. Накладной устанавливается непосредственно на поверхность стены или другой конструкции, при этом проводка прокладывается в специальных каналах или трубах. Встраиваемый монтируется в заранее подготовленную нишу, что делает установку более аккуратной и защищает устройство от внешних воздействий.
Каковы основные правила безопасности при монтаже одноклавишного наружного выключателя?
Перед началом работ необходимо полностью отключить питание на соответствующем участке электросети. Использование защитных инструментов и средств индивидуальной защиты обязательно. Все соединения должны быть надёжно зафиксированы, а проводка — изолирована. Установка должна проводиться с учётом влажности и температурных условий, чтобы избежать коррозии и коротких замыканий.
Можно ли использовать одноклавишный наружный выключатель для управления освещением в помещениях с повышенной влажностью?
Да, но при этом важно выбирать модели с соответствующим классом защиты, обычно не ниже IP44, что гарантирует защиту от брызг воды. Кроме того, установка должна соблюдаться с учётом всех требований безопасности, включая надёжную герметизацию и правильную изоляцию проводов.
Что делать, если после установки одноклавишного наружного выключателя клавиша заедает или плохо возвращается в исходное положение?
Вероятно, механизм внутри выключателя загрязнён или смещён. Рекомендуется аккуратно снять клавишу и очистить внутренние части от пыли и грязи, проверить правильность установки пружинного механизма. Если проблема не устраняется, лучше заменить выключатель на новый, так как изношенные детали могут привести к неполадкам в работе электросети.
