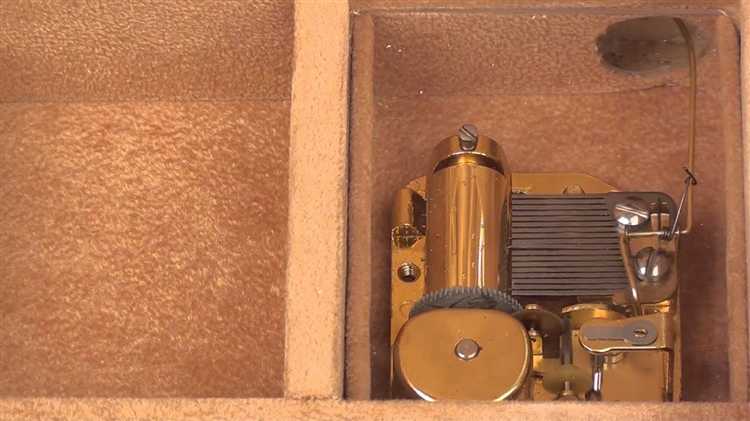

Как сделать механизм для музыкальной шкатулки

Проектирование механизма для музыкальной шкатулки требует точного понимания взаимодействия между механическими компонентами: цилиндром, штифтами, гребёнкой, пружиной и корпусом. Основная задача – синхронизировать вращение цилиндра с точным положением штифтов, отвечающих за активацию звуковых язычков. От этого зависит точность воспроизведения мелодии и общая надёжность конструкции.

Цилиндр изготавливается из латуни или стали. Диаметр подбирается в зависимости от длины мелодии: при стандартном шаге в 0,8–1 мм на один оборот можно разместить до 32–40 тактов. Штифты лучше устанавливать вручную, контролируя глубину посадки и угол наклона – отклонение более 5 градусов приводит к неправильному звукоизвлечению или пропуску ноты.

Гребёнка вырезается из пружинной стали толщиной 0,4–0,6 мм. Каждый язычок настраивается путём укорачивания или утончения конца, что влияет на частоту колебаний. Для настройки используют хроматический тюнер с точностью не ниже ±1 цент. Язычки крепятся на резонансной платформе из бука или клёна, усиливающей звучание.

Пружинный привод чаще всего реализуется на основе барабанной заводной пружины. Для стабильного вращения необходим ограничитель момента – в противном случае цилиндр ускоряется и искажает темп мелодии. Передаточное соотношение редуктора подбирается так, чтобы один завод обеспечивал не менее 30 секунд непрерывного звучания.

Корпус изготавливается из твёрдых пород дерева или акрила с толщиной стенок от 5 мм. Важно обеспечить акустическую герметичность и минимизировать вибрации, передающиеся от механизма на внешние поверхности. Монтаж внутренних компонентов проводится с допуском не более ±0,1 мм, особенно в местах крепления гребёнки и цилиндра.

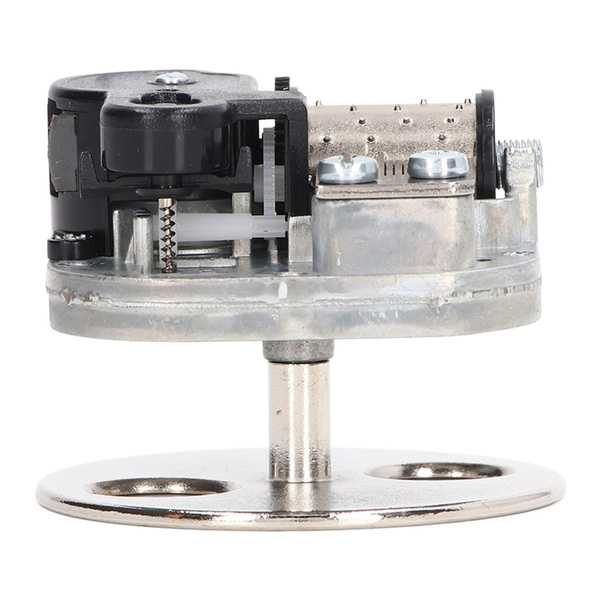

Выбор типа заводного механизма: пружинный или электрический

Пружинный механизм представляет собой традиционную систему, в которой энергия аккумулируется в металлической спирали. После завода пружина медленно раскручивается, приводя в движение вал с зубчатым приводом. Основное преимущество – автономность: не требуется источник питания. Средний ресурс пружины – около 1000 циклов завода, после чего возможна потеря крутящего момента. Важно использовать легкие шестерни и минимизировать трение для поддержания стабильного темпа мелодии. Подходит для миниатюрных конструкций и классических форм-факторов с ограниченным пространством.

Электрический механизм основан на работе малогабаритного мотора постоянного тока. Он обеспечивает стабильную скорость вращения, особенно при наличии схемы стабилизации напряжения. Батарейный отсек требует минимального обслуживания, но важно учитывать уровень шума – дешёвые моторы могут создавать вибрации, искажающие звук. Электропитание даёт больше гибкости в программировании продолжительности и темпа мелодии. Рекомендуется при создании модульных или интерактивных моделей с дополнительной электроникой.

При выборе между этими типами следует учитывать размер шкатулки, требования к автономности, желаемый срок службы и доступность обслуживания. Для изделий с упором на аутентичность и ручную механику лучше использовать пружину. Для современных проектов с изменяемыми параметрами – электрический привод.

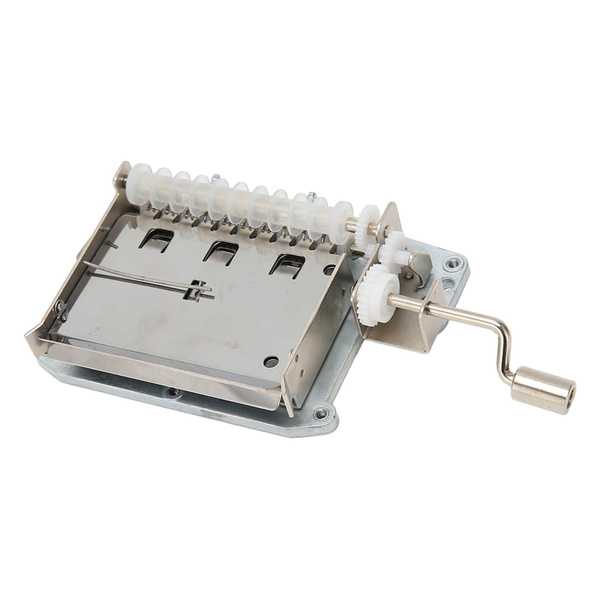

Конструкция барабана с шипами для воспроизведения мелодии

Барабан с шипами представляет собой цилиндрический элемент, вращающийся вокруг своей оси и снабжённый металлическими выступами, размещёнными в строго определённых позициях. Каждое расположение шипа соответствует определённой ноте и моменту времени её воспроизведения. Точность размещения определяет ритмическую и мелодическую составляющую звучания.

Для надёжной работы необходимо соблюдать следующие параметры:

Шипы формируются строго перпендикулярно поверхности барабана, их высота должна обеспечивать уверенное взаимодействие с зубцами язычков металлического гребня. Допустимое отклонение по высоте – не более 0,1 мм, иначе возникает рассинхронизация звуков или пропуски нот.

Для закрепления шипов часто применяют прессовку или микро-резьбовое соединение, в самодельных моделях возможно использование пайки серебряным припоем. Важна жёсткость фиксации – вибрации при вращении не должны ослаблять шипы.

Синхронизация вращения барабана осуществляется через шестерёнчатую передачу, где шаг зубьев соответствует одному тактовому интервалу. Нарушение шага приведёт к смещению нот и искажению мелодии.

Барабан необходимо балансировать: неравномерное распределение массы шипов может вызвать биение оси, увеличивая износ привода. Для этого перед сборкой выполняется расчётное уравновешивание по секторам. При создании многоразовых барабанов применяют съёмные шипы и сетку координат, позволяющую быстро менять мелодию без полной разборки механизма.

Материалы для звукового гребня и их влияние на звук

Звуковой гребень – ключевой элемент музыкальной шкатулки, формирующий тембр и громкость звука. Его материал напрямую влияет на акустические характеристики. Ниже перечислены наиболее используемые материалы и их особенности.

• Сталь: Используется чаще всего благодаря высокой упругости и устойчивости к износу. Обеспечивает яркий, чёткий звук с продолжительным сустейном. Применяется в механизмах с высокой точностью настройки.
• Латунь: Даёт более мягкий, тёплый звук с меньшей громкостью. Подходит для камерных, нежных мелодий. Однако быстрее теряет упругость при частом использовании.
• Фосфористая бронза: Обеспечивает сбалансированный звук – сочетаются звонкость и тепло. Устойчива к коррозии, сохраняет стабильное звучание даже при длительной эксплуатации.
• Алюминий: Даёт лёгкий, звонкий, но короткий звук. Используется редко, в основном в экспериментальных или бюджетных моделях. Легко деформируется.
• Никелевые сплавы: Имеют хорошую износостойкость и создают плотный, насыщенный звук. Применяются в механизмах, где важна долговечность и стабильность тона.

Для достижения наилучшего результата следует учитывать не только акустические свойства, но и взаимодействие материала гребня с корпусом шкатулки. Например, стальной гребень в деревянном корпусе создаёт насыщенный резонанс, тогда как латунный – более приглушённый, камерный звук.

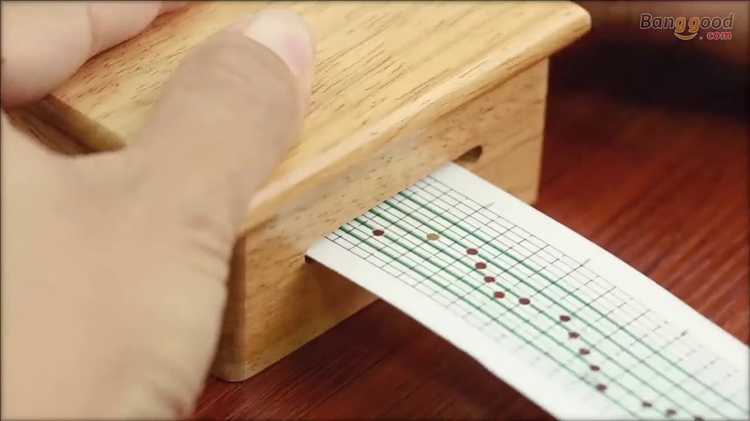

Расчет длины и натяжения пружины для заданного времени звучания

Для точного расчета пружины музыкальной шкатулки необходимо учитывать момент инерции барабана, сопротивление механизма и требуемую продолжительность звучания. Основной параметр – запас энергии, необходимый для непрерывного вращения вала в течение заданного времени.

Момент силы пружины определяется по формуле: M = k·θ, где M – момент, k – коэффициент жесткости пружины, θ – угол скручивания в радианах. Для обеспечения стабильного вращения требуется, чтобы момент не опускался ниже минимального порога, при котором сохраняется движение механизма – обычно это 15–20% от начального момента.

Энергия, запасаемая в пружине, вычисляется как: E = 0.5·k·θ². Чтобы шкатулка играла, например, 60 секунд при среднем сопротивлении вращения 0.02 Н·м, необходим запас энергии не менее 1.2 Дж. Из этой энергии определяется требуемое значение k и θ. При заданном k = 0.01 Н·м/рад, необходим угол закрутки θ ≈ 15.5 рад, что соответствует примерно 2.5 оборота пружины.

Длина пружины L рассчитывается через соотношение: L = θ·r, где r – эффективный радиус барабана. При r = 10 мм, L ≈ 155 мм. Для обеспечения безопасной работы добавляется 10–15% запаса по длине и моменту. Натяжение пружины должно обеспечивать максимальный момент в начале и не опускаться ниже расчетного минимума к концу работы. Подбор толщины и ширины ленты производится из условий допустимого напряжения, не превышающего предел текучести материала, обычно стали с σ_т ≈ 600 МПа.

Нагрузку на пружину следует проверять по формуле: σ = (E·t)/(I·r), где E – модуль упругости, t – толщина, I – момент инерции сечения. При превышении предела прочности возникает риск разрушения, поэтому окончательная длина и преднатяг уточняются с учетом допустимых механических характеристик материала.

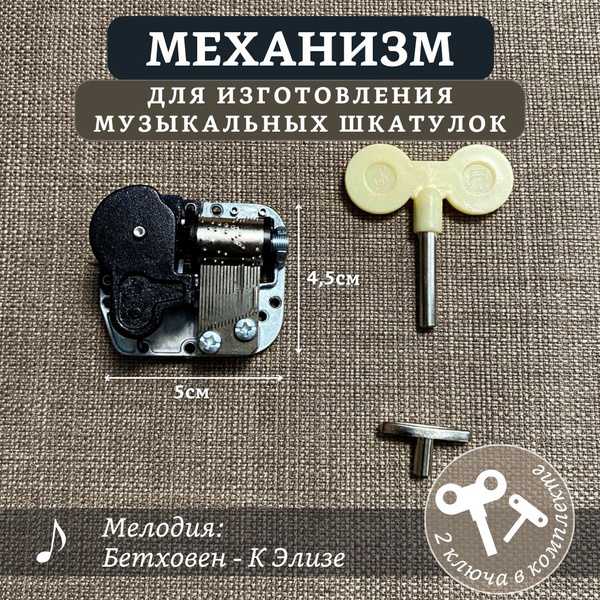

Механизм включения мелодии при открытии крышки

Для автоматического запуска мелодии при открытии крышки используется простой механический контактный механизм, срабатывающий от движения крышки. Основной элемент – пружинный рычаг, замыкающий цепь при отведении крышки вверх. Этот рычаг взаимодействует с контактной группой, подключённой к источнику питания и исполнительному элементу – музыкальному модулю или заводному барабану.

Оптимальное положение рычага – вдоль одной из боковых стенок корпуса, ближе к шарниру. При подъёме крышки встроенный штырь или выступ на крышке нажимает на рычаг, размыкая или замыкая цепь. Контакт должен быть надёжным, но не тугим, чтобы избежать лишней нагрузки на петли. Рекомендуется использовать латунные или медные пружинящие контакты с антикоррозийным покрытием.

Если используется заводной механизм, крышка должна блокировать вращение барабана в закрытом положении. Для этого устанавливается фиксатор – например, штифт, входящий в зацепление с зубьями шестерни. При открытии крышки фиксатор освобождает шестерню, и мелодия запускается.

При использовании электронного модуля достаточно геркона и магнита. Магнит размещается на внутренней стороне крышки, геркон – в корпусе. При размыкании контакта питание подаётся на динамик или плату с аудиофайлом. Важно правильно подобрать чувствительность геркона, чтобы избежать ложных срабатываний.

Надёжность системы зависит от точности позиционирования элементов и прочности материалов. Недопустимы люфты и перекосы, которые могут нарушить работу механизма. Рекомендуется предусмотреть возможность тонкой регулировки положения контактов после сборки шкатулки.

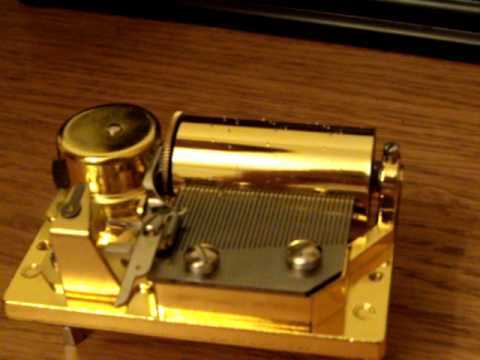

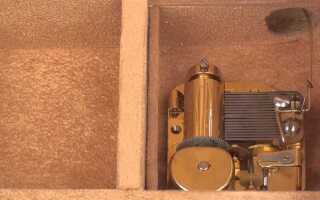

Способы крепления и позиционирования барабана внутри корпуса

Для надёжного крепления барабана музыкальной шкатулки применяют металлические оси, закреплённые на специально выточенных кронштейнах. Кронштейны монтируют на внутренней поверхности корпуса с помощью винтов М2–М3, обеспечивая жёсткую фиксацию без люфта.

Точность позиционирования достигается установкой барабана с минимальным зазором в осевых подшипниках или втулках из бронзы или капролона. Оптимальный диаметр подшипников на 0,05–0,1 мм больше диаметра оси, что позволяет избежать заклинивания и уменьшает трение.

Вертикальное и горизонтальное выравнивание регулируется с помощью шайб и проставок толщиной 0,1–0,3 мм, расположенных между кронштейнами и корпусом. Это гарантирует параллельность оси барабана поверхности зубчатого гребня, минимизируя шум и износ.

Дополнительная фиксация осуществляется применением стопорных колец или фиксаторов, предотвращающих осевое смещение барабана при вращении. Для снижения вибраций рекомендовано использование прокладок из мягкой резины толщиной 1–2 мм между кронштейнами и корпусом.

Важным моментом является обеспечение доступа к механизму для технического обслуживания: крепёжные элементы располагают таким образом, чтобы можно было легко снять барабан без разборки корпуса.

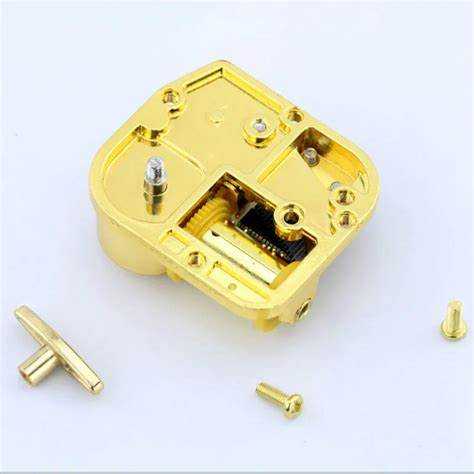

Устранение посторонних шумов в механизме воспроизведения

Основные источники шумов в музыкальной шкатулке – трение зубчатых колес, люфты в осях и вибрации корпуса. Для минимизации трения применяют смазку на основе легких масел с низкой вязкостью, например, синтетическое силиконовое масло с вязкостью 10-20 сСт. Важно наносить смазку точечно, избегая избыточного количества, которое привлекает пыль и ухудшает работу механизма.

Люфты устраняются прецизионной подгонкой осей и втулок. Рекомендуется использовать оси из закаленной стали и бронзовые втулки с допуском не более ±0.01 мм. При необходимости применяют тонкие резиновые или фторопластовые прокладки для стабилизации положения осей и снижения шума за счет гашения вибраций.

Для подавления вибраций корпуса шкатулки применяют внутренние амортизирующие прокладки из вспененного полиуретана толщиной 1-2 мм в местах соприкосновения механизма с корпусом. Это снижает резонанс и дребезжание при воспроизведении.

Регулярная очистка механизма от пыли и микрочастиц металла с помощью сжатого воздуха предотвращает образование абразивного слоя, вызывающего дополнительный шум и износ. Особое внимание уделяют зубчатым передачам и пружине.

Оптимизация скорости вращения пружины и использование демпфирующих элементов на валу также способствуют снижению шумов. Применение резиновых или силиконовых шайб с толщиной 0.5–1 мм уменьшает резонансные колебания и ударные шумы при смене направления вращения.

Тестирование точности синхронизации между шипами и язычками

Для обеспечения чистоты звучания музыкальной шкатулки необходимо строго контролировать момент контакта шипов с язычками. Любое смещение во времени приводит к искажениям и снижению качества мелодии.

Основные этапы тестирования:

1. Определение эталонного временного интервала между ударами шипов и откликами язычков с помощью высокоскоростной камеры или датчиков звука с частотой не ниже 10 кГц.
2. Измерение временных задержек между сигналами шипа и язычка. Максимально допустимая погрешность – 0,5 миллисекунды, что соответствует точности 0,05 мм при типичной скорости вращения барабана 60 оборотов в минуту.
3. Анализ вариаций задержки при разных температурах и нагрузках для выявления влияния внешних факторов на синхронизацию.

Рекомендуемые методы корректировки:

• Регулировка угла расположения шипов на барабане с шагом не более 0,1° для минимизации смещений.
• Использование материалов с низким коэффициентом теплового расширения для язычков, чтобы уменьшить временные сдвиги при нагреве.
• Оптимизация пружинного усилия язычков для стабильного и своевременного контакта с шипами без дребезга.

Для проверки итоговой точности целесообразно проводить 10-минутный прогон с записью аудиосигнала и последующим спектральным анализом. Наличие гармоник вне заданного диапазона указывает на нарушения синхронизации.

Вопрос-ответ:

Как устроен механизм музыкальной шкатулки и какие основные детали в него входят?

Механизм музыкальной шкатулки состоит из цилиндра с выступающими штифтами и металлической гребёнки с зубцами разной длины. При вращении цилиндра штифты задевают зубцы, заставляя их вибрировать и создавать звук. Также в конструкции присутствует пружина, которая приводит цилиндр в движение после завода механизма.

Какие материалы лучше всего использовать для изготовления деталей механизма?

Для цилиндра обычно выбирают сталь или латунь, так как эти материалы устойчивы к износу и хорошо поддаются обработке. Зубцы гребёнки делают из закалённой стали, чтобы обеспечить чистоту и стабильность звука. Корпус может быть выполнен из дерева или металла, в зависимости от желаемого внешнего вида и акустических свойств.

Как происходит настройка мелодии в механизме музыкальной шкатулки?

Настройка мелодии осуществляется путём размещения и точного расположения штифтов на цилиндре. Каждый штифт отвечает за активацию определённого зубца гребёнки. Для изменения звучания или мелодии нужно перемещать штифты, регулируя их положение по длине и высоте. Этот процесс требует аккуратности и хорошего слуха, поскольку малейшее смещение влияет на тональность и ритм.

Какие сложности могут возникнуть при сборке механизма музыкальной шкатулки своими руками?

Основные трудности связаны с точностью обработки деталей и правильным расположением штифтов на цилиндре. Необходима точная подгонка зубцов гребёнки, чтобы избежать дребезжания и искажений звука. Также важно правильно подобрать и установить пружину для стабильного вращения. Любая неточность может привести к плохому звучанию или поломке механизма.

Можно ли модернизировать традиционный механизм музыкальной шкатулки для воспроизведения более сложных композиций?

Да, существуют способы увеличить количество зубцов и штифтов, что позволяет расширить диапазон мелодий. Также возможна установка нескольких цилиндров или использование различных пружин для изменения скорости вращения. Однако усложнение механизма требует более высокого мастерства и аккуратности в сборке, чтобы сохранить качество звучания и долговечность.

Как устроен механизм музыкальной шкатулки и какие основные детали в нем используются?

Механизм музыкальной шкатулки состоит из нескольких ключевых элементов: цилиндра с выступами, металлической гребенки с зубцами и пружины для накопления энергии. Цилиндр вращается, а его выступы поочередно задевают зубцы гребенки, вызывая их вибрацию и создание звука. Пружина обеспечивает вращение цилиндра за счёт постепенного раскручивания, что позволяет шкатулке играть мелодию без внешнего источника питания.

Какие сложности могут возникнуть при создании собственного механизма для музыкальной шкатулки и как их можно решить?

Основные трудности связаны с точной настройкой расстояния между зубцами гребенки и выступами цилиндра, а также с обеспечением равномерного вращения цилиндра. Неправильное положение зубцов приводит к нечеткому или прерывистому звуку, а неравномерное вращение — к искажению мелодии. Для решения этих проблем необходима тщательная механическая обработка деталей, использование качественных материалов и точная регулировка с помощью специальных инструментов. Также помогает тестирование на каждом этапе сборки, чтобы вовремя выявить и устранить недостатки.
