Свайно-ростверковый фундамент – оптимальный выбор для строительства на сложных грунтах или участках с низким уровнем залегания грунтовых вод. Эта конструкция обеспечивает устойчивость здания, минимизируя риски деформации и оседания. В отличие от традиционных ленточных фундаментов, свайно-ростверковый позволяет сэкономить на материалах и ускорить процесс строительства.
Процесс устройства фундамента начинается с тщательной подготовки. Прежде всего, необходимо провести геодезическое исследование участка, чтобы понять характеристики грунта и его несущую способность. Это поможет определить глубину залегания свай и тип используемого материала для свай – чаще всего это бетон или сталь.
Далее, важно точно спланировать местоположение свай. Для этого рекомендуется использовать лазерный нивелир или нивелирный инструмент, чтобы избежать ошибок при разметке. Каждая свая должна располагаться на расстоянии, соответствующем проекту, и быть установлена строго вертикально.
После установки свай следующим шагом является монтаж ростверка – горизонтальной балки, которая соединяет сваи и равномерно распределяет нагрузки. Ростверк может быть выполнен из железобетона, дерева или металла в зависимости от нагрузки и особенностей конструкции. Важно правильно выбрать материал для ростверка, учитывая его долговечность и способность выдерживать нагрузки.
Основная задача при устройстве свайно-ростверкового фундамента – точность всех операций и учет особенностей грунта. Выполнение этих шагов с вниманием к деталям гарантирует надежность и долговечность конструкции.
Пошаговая инструкция по устройству свайно-ростверкового фундамента своими руками
Первый шаг – подготовка участка. Очистите землю от растительности, мусора, крупных камней. Сделайте разметку местоположения свай, для этого используйте нитку и колышки. Расстояние между сваями зависит от типа грунта и нагрузки на фундамент, но обычно оно составляет от 2 до 3 метров.
Второй этап – бурение скважин под сваи. Используйте бур или ручное оборудование для бурения. Глубина скважин определяется в зависимости от типа грунта, но обычно составляет от 2,5 до 3 метров. Убедитесь, что скважины вертикальны и одинаковой глубины.
Третий шаг – установка свай. Для этого можно использовать как бетонные, так и металлические сваи. Вставьте сваи в подготовленные скважины, следите за их вертикальностью и ровностью. Для бетонированных свай требуется установка арматурного каркаса, который будет фиксировать их в основании.
Четвертый этап – заливка бетона. После установки свай в скважины залейте бетонный раствор. Используйте марку бетона, подходящую для вашего типа грунта. Бетон должен быть залит в сваи до уровня земли, после чего дайте ему полностью высохнуть, что займет от 7 до 10 дней.
Пятый шаг – установка ростверка. Ростверк соединяет сваи в единую конструкцию. Он может быть выполнен из железобетонных блоков, металлических профилей или бетонных плит. Для металлического ростверка требуется сварка, а для железобетонного – армирование и заливка бетона.
Шестой этап – гидроизоляция. На ростверк и сваи нанесите гидроизоляцию, чтобы предотвратить воздействие влаги. Это особенно важно в районах с высоким уровнем грунтовых вод. Используйте специализированные материалы: битумные мастики, мембраны или геотекстиль.
Заключительный этап – установка элементов фундамента. После того как ростверк готов, можно переходить к установке каркасных конструкций или других элементов здания. Убедитесь в стабильности фундамента перед началом дальнейших работ.

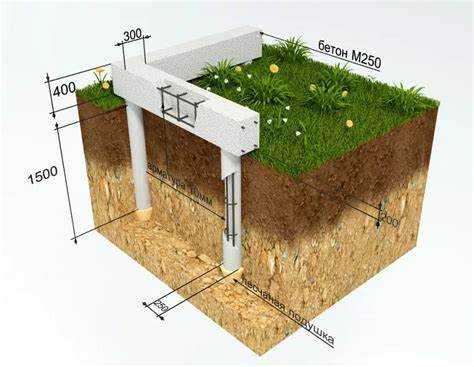

Как правильно выбрать тип свай для вашего фундамента
При выборе типа свай для свайно-ростверкового фундамента важно учитывать несколько факторов, которые напрямую влияют на устойчивость и долговечность всего здания. Тип свай зависит от характеристик грунта, глубины залегания водоносных слоев, нагрузки на фундамент и климатических условий.
Существует несколько основных типов свай, каждый из которых подходит для определенных условий.
1. Буронабивные сваи
Этот тип свай используется в условиях слабых или перемещающихся грунтов. Процесс установки предполагает бурение скважины, в которую затем заливается бетон. Буронабивные сваи подходят для объектов с умеренной и большой нагрузкой. Они могут быть использованы в местах с высоким уровнем грунтовых вод.
2. Винтовые сваи
Винтовые сваи идеально подходят для строительства на песчаных и супесчаных грунтах, а также в зонах с подвижными и неустойчивыми почвами. Установка таких свай не требует тяжелой техники, а сам процесс установки быстрый и экономичный. Важно, чтобы глубина их закручивания обеспечивала устойчивость в конкретных условиях.
3. Жб сваи (железобетонные)
Железобетонные сваи используются в строительстве крупных объектов. Они могут быть как забивными, так и буронабивными. Эти сваи обладают высокой прочностью и способны выдерживать большие нагрузки. Используются на твердых и средней плотности грунтах, а также в случае, когда важно минимизировать воздействие на окружающую среду.
4. Стальные сваи
Стальные сваи обладают высокой прочностью и устойчивостью к внешним воздействиям. Они подходят для строительства в районах с сильными морозами и на глубоких, нестабильных грунтах. Эти сваи требуют наличия специального оборудования для их установки, но они обеспечивают максимальную долговечность и надежность фундамента.
5. Деревянные сваи
Деревянные сваи применяются редко, в основном в условиях, когда грунт не подвержен интенсивному промерзанию. Они хорошо подходят для легких строений на участках с низким уровнем грунтовых вод. При этом необходимо учитывать, что дерево подвержено разложению, поэтому срок службы таких свай ограничен.
Выбор типа сваи зависит от целого ряда факторов: от особенностей грунта, до экономических факторов. Для наиболее точного выбора рекомендуется провести геологическое обследование участка.
Расчет необходимого количества свай для строительства
Для правильного расчета количества свай нужно учитывать несколько факторов: характеристики грунта, тип строящегося объекта, его вес и планируемую нагрузку. Прежде чем приступать к вычислениям, нужно выяснить, какой тип свай будет использоваться (винтовые, буронабивные, забивные) и их размеры.
1. Определите тип фундамента и его планировку. Наиболее часто используют схемы с прямолинейным расположением свай или по периметру здания. Также стоит учитывать необходимость установки свай в местах, где грунт подвержен изменениям, например, вблизи склонов или в районах с высоким уровнем грунтовых вод.
2. Оцените нагрузку на фундамент. Для этого нужно учитывать общую массу здания (включая отделочные материалы, мебель, технику и людей), а также возможные дополнительные нагрузки, например, от снега на крыше. Например, для одноэтажного дома общей массой 10 тонн необходимо учитывать динамическую нагрузку от ветра и сейсмическую активность региона.
3. Исследование грунта. Важнейший этап – проведение геологического изыскания. Чем плотнее грунт, тем меньше свай потребуется. На песчаных или глинистых почвах обычно достаточно меньшего количества свай, чем на болотистых или заболоченных участках, где нагрузка на каждый элемент фундамента будет значительно выше.
4. Расстояние между сваями. Обычно расстояние между сваями на прямой линии составляет 2–3 метра, однако в зависимости от типа грунта, нагрузки и особенностей проекта оно может изменяться. Если грунт слабый или переменный, расстояние должно быть уменьшено.
5. Учет глубины установки. Сваи должны быть установлены на глубину, которая обеспечивает их устойчивость. Это зависит от уровня промерзания грунта, его плотности и типа. В холодных регионах глубина установки может достигать 2–3 метров, в то время как в более теплых регионах достаточно 1–1,5 метра.
Пример: для дома площадью 100 м² с общим весом 15 тонн, на обычном грунте с плотностью 1,5-2,0 т/м³, потребуется около 20-25 свай диаметром 108-133 мм, с установкой на глубину 1,5-2 метра. Расстояние между сваями будет составлять около 2,5 метра.
6. Учет запасов и перерасхода. Для страховки рекомендуется добавлять 10-15% к расчетному количеству свай, чтобы компенсировать возможные отклонения в проекте или при установке.

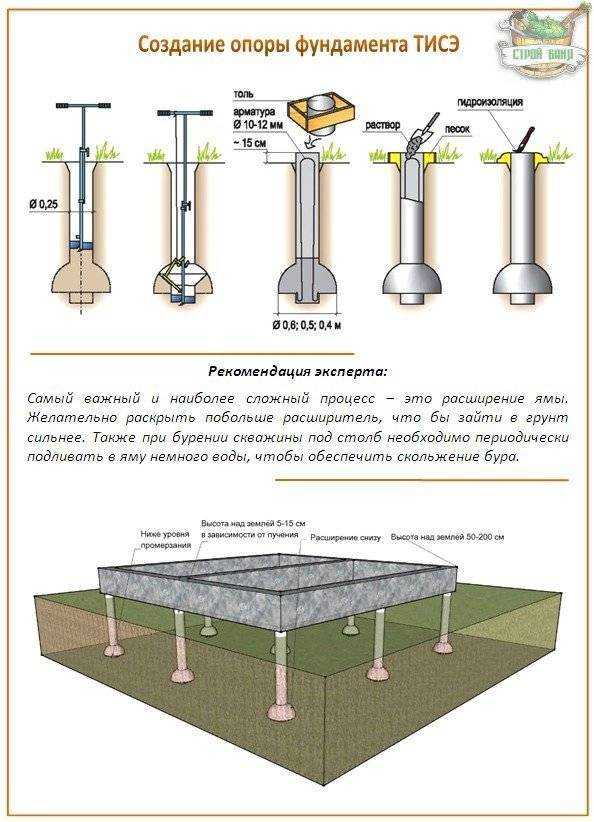

Подготовка строительной площадки под свайный фундамент
Перед началом установки свайного фундамента необходимо правильно подготовить строительную площадку. Этапы подготовки включают оценку состояния грунта, выемку и выравнивание, а также организацию доступа для строительной техники.
Вот шаги, которые нужно выполнить для подготовки участка:
- Оценка состояния грунта – проведите геологическое исследование, чтобы определить тип почвы и уровень грунтовых вод. Это поможет выбрать подходящий тип свай и глубину их установки. Например, для песчаных и суглинистых грунтов чаще всего применяют винтовые или буронабивные сваи.
- Очистка территории – удалите с участка все растительность, камни, строительный мусор и старые постройки. Для этого используйте экскаватор или ручные инструменты, в зависимости от размера участка.
- Выемка и выравнивание поверхности – выполните выемку на 10-15 см глубже планируемой отметки основания фундамента. Это поможет избежать уплотнения почвы под будущими сваями и обеспечит хорошее основание для установки. Важно также выровнять участок, чтобы сваи стояли на одном уровне.
- Разметка – с помощью нивелира или лазерного уровня тщательно размечайте местоположение свай. Составьте точный план, чтобы избежать ошибок при установке. Разметку можно выполнить с использованием колышков и крепких нитей, обеспечивая расстояния согласно проекту.
- Устройство траншей для обвязки ростверка – если проект предполагает использование ростверка, вы должны вырыть траншею по периметру фундамента. Траншея должна быть шириной 40-50 см и глубиной 30 см, в зависимости от высоты ростверка.
- Подготовка подъездных путей – обеспечьте доступ к строительному участку для техники и материалов. Если участок ограничен в доступности, используйте временные подъездные пути, выложенные щебнем или плитами.
- Планировка для устойчивости конструкции – убедитесь, что участок не находится в зоне подтопления или на склоне, который может повлиять на устойчивость фундамента. При необходимости можно провести дренажные работы для предотвращения накопления воды в зоне фундамента.
Тщательная подготовка строительной площадки обеспечит надежность и долговечность свайного фундамента, исключив возможные проблемы в будущем.
Как правильно установить буровые сваи вручную
Для установки буровых свай вручную нужно соблюдать несколько ключевых этапов, чтобы обеспечить долговечность и надежность фундамента.
Первым шагом является выбор места для бурения. Перед этим стоит провести геологические изыскания, чтобы определить тип грунта и глубину залегания подземных вод. На основании этих данных подбирается тип буровой установки и длина свай.
После этого подготовьте рабочее место. Очистите его от растительности и мусора, убедитесь, что нет препятствий для установки бурового оборудования. При необходимости разметьте место бурения с точностью до сантиметра, чтобы обеспечить правильное расположение свай по проекту.
Для бурения можно использовать ручное оборудование. Наиболее популярным вариантом является бур с лопастями, который позволяет пробурить яму необходимого диаметра. Бур нужно удерживать вертикально, следя за его направлением, чтобы избежать отклонений от оси.
В процессе бурения важно регулярно очищать скважину от выбуренной породы. Для этого применяют длинный стержень или специальный снаряд, который помогает вытаскивать грунт из скважины. Важно не допускать засорения и переполнения буровой скважины, так как это усложняет дальнейшую работу.
После того как скважина достигла необходимой глубины, приступайте к установке сваи. Для этого установите свая в скважину, убедившись, что она вертикальна. Используйте уровни или отвесы для контроля положения сваи. Для дополнительной фиксации можно засыпать пространство между свайной трубой и стенками скважины специальной смесью – песчаным или цементным раствором.
Чтобы улучшить сцепление сваи с грунтом, можно использовать специальные вибраторы или забивочные устройства. Эти инструменты помогут надежно зафиксировать свая на нужной глубине и избежать смещения.
После установки всех свай приступайте к устройству ростверка. Для этого связываются все сваи в единую конструкцию, что обеспечит прочность и устойчивость фундамента. Убедитесь, что каждый элемент фундамента тщательно выровнен и закреплен.
Технология монтажа ростверка на сваи
Для монтажа ростверка на сваи необходимо выполнить несколько ключевых шагов, обеспечивающих прочность и долговечность всей конструкции.
Первым этапом является подготовка и проверка свай. Убедитесь, что сваи установлены вертикально и строго по уровню. Если они не прошли испытания на устойчивость, потребуется их дополнительно закрепить.
Далее, следует выбрать материал для ростверка. Обычно для этого используют армированный бетон или металлические конструкции, в зависимости от типа и веса предполагаемой нагрузки на фундамент. При выборе металла учитывайте его коррозионную стойкость, чтобы обеспечить долговечность. Для деревянных домов часто применяют брус, который также должен быть обработан от воздействия влаги.
После выбора материала приступаем к монтажу опорных балок. Балки должны быть выровнены по уровню и надежно закреплены на сваях с помощью металлических анкеров или сварки. Обратите внимание на точность креплений: минимальное отклонение может привести к перекосу ростверка, что негативно скажется на всей конструкции.
При монтаже важно правильно распределить нагрузку, особенно если дом будет возводиться на грунтах с переменной плотностью. Для этого между сваями необходимо установить промежуточные элементы, которые будут служить дополнительной опорой и улучшат устойчивость конструкции.
Следующий шаг – армирование. На установленный ростверк укладывается армирующий каркас из стальной арматуры. Арматура должна быть прочно связана с бетонной заливкой, чтобы избежать раскола или деформации в процессе эксплуатации. Рекомендуется использовать арматуру диаметром не менее 12 мм для увеличения прочности.
После того как каркас готов, можно приступать к заливке бетона. Для этого подготовьте смесь с учетом климатических условий: в холодном климате лучше использовать добавки, ускоряющие схватывание бетона. Заливку следует производить в несколько этапов, постепенно, чтобы избежать образования пустот и неравномерного схватывания бетона.
После заливки бетона ростверк должен затвердеть и выстояться минимум 7–10 дней, в зависимости от погодных условий. На этом этапе нельзя подвергать ростверк механическим нагрузкам, иначе можно получить трещины или другие повреждения.
После полной затвердевшей массы можно приступить к дальнейшему возведению стен и других частей строения. Для дополнительной защиты от влаги ростверк рекомендуется покрывать гидроизоляционными материалами, чтобы избежать разрушения материала под воздействием осадков.
Проверка устойчивости и выравнивание свай после установки
После того как сваи установлены в грунт, важно провести тщательную проверку их устойчивости и выровнять их, чтобы избежать деформаций и проблем с нагрузкой. Этот процесс состоит из нескольких ключевых этапов.
- Проверка вертикальности свай. Для этого используйте уровень или строительную рейку. Поставьте уровень на верхнюю часть каждой сваи и проверьте, чтобы она была строго вертикальной. Если отклонение превышает 2-3 мм на каждые 2 метра высоты, необходимо подкорректировать положение сваи.
- Проверка устойчивости свай. Устойчивость проверяется путем легкого постукивания по верхней части сваи молотком. Свая должна не двигаться и не иметь значительных колебаний. Если свая сдвигается, необходимо дополнительно укрепить её, добавив грунт или зафиксировав в положении.
- Корректировка наклона свай. В случае, если свая отклоняется от вертикали, её нужно выровнять, используя строительный домкрат или гидравлическую систему. Поднимите свая и подсыпьте грунт под основание или укрепите опору, затем снова проверьте её вертикальность.
- Проверка глубины установки. Убедитесь, что все сваи установлены на одинаковую глубину, особенно если проект предполагает равномерное распределение нагрузки. Используйте рулетку или измерительный прибор для точной проверки.
- Контроль за уровнем верхней части сваи. Чтобы все сваи были на одном уровне, измерьте высоту каждой сваи относительно соседних. Допустимое отклонение не должно превышать 5-10 мм. Если отклонение больше, исправьте с помощью выравнивания поверхности сваи или корректировки положения.
После выполнения всех проверок и выравнивания свай, рекомендуется установить верхний ростверк, который будет распределять нагрузку равномерно по всем сваям.
Гидроизоляция и армирование ростверка
Перед армированием необходимо уложить гидроизоляционный слой. Оптимальный вариант – два слоя наплавляемого рулонного материала на бетонное основание, предварительно загрунтованное битумной мастикой. Перекрытие полотен – не менее 10 см, с обязательной проклейкой стыков. Края гидроизоляции должны заходить на опалубку минимум на 15 см.
Каркас из арматуры собирается непосредственно на месте укладки. Применяется арматура класса АIII диаметром 12–16 мм для продольных стержней и 8–10 мм для поперечных и вертикальных связей. Расстояние между продольными стержнями – 15–20 см, между хомутами – не более 25 см. Нижний армопояс должен располагаться на пластиковых фиксаторах, обеспечивающих защитный слой бетона не менее 4 см от нижней грани опалубки.
Каркасы связываются вязальной проволокой в местах пересечения. Сварка не применяется, чтобы избежать локального ослабления металла. Армирование выполняется с выпуском арматуры в зону свай минимум на 40 диаметров стержня для надёжного сцепления с бетоном. Обязательна установка вертикальных стержней в углах и местах пересечения ростверков. Они связываются с продольной арматурой всех направлений.
Перед заливкой бетона арматурный каркас проверяется на жёсткость, равномерность защитных слоёв и отсутствие прогибов. Бетон укладывается послойно с обязательным вибрированием каждого слоя. Перерывы между заливкой не допускаются для сохранения монолитности конструкции.
Ошибки при устройстве свайно-ростверкового фундамента и способы их избежать
Одна из частых ошибок – неправильное определение глубины заложения свай. Если пренебречь данными геологических изысканий, есть риск, что сваи не достигнут несущего слоя грунта. Это приводит к неравномерной осадке. Необходимо заказывать инженерно-геологические изыскания и рассчитывать длину свай с запасом по глубине в пределах 10–15% от проектной отметки.
Нарушение технологии бурения скважин под сваи приводит к расслоению стенок и попаданию рыхлого грунта в бетон. Важно использовать обсадные трубы при бурении в плывунах или сыпучих грунтах, а также соблюдать минимальное время между бурением и бетонированием – не более 2 часов.
Отсутствие армирования свай по всей длине снижает несущую способность. Каркас должен включать не только продольную арматуру, но и хомуты с шагом 20–30 см, особенно в верхней части, где действуют наибольшие изгибающие нагрузки при сопряжении с ростверком.
Ошибкой является отсутствие подушки под ростверк или укладка его непосредственно на грунт. Под ростверком должен оставаться зазор от 100 мм до 150 мм, чтобы исключить передачу пучинистых нагрузок. Для этого устанавливаются временные опоры, которые после набора прочности бетона удаляются.
Некорректная вязка арматурного каркаса ростверка часто приводит к появлению трещин. Арматура должна располагаться с защитным слоем бетона не менее 40 мм, иметь прочные соединения, особенно в углах и в местах стыковки с арматурой свай. Все стыки необходимо провязывать с нахлёстом не менее 40 диаметров стержня.
Неправильный уровень бетонирования – ещё одна типичная проблема. При заливке бетона в ростверк и сваи необходимо использовать глубинный вибратор с шагом 50 см по длине конструкции, избегая образования пустот и расслоения.
Использование бетона без контроля за маркой и подвижностью может снизить долговечность фундамента. Для свайно-ростверковых конструкций применяется бетон не ниже марки М300 с подвижностью П3–П4, морозостойкостью F150 и водонепроницаемостью W6.
