Как собрать повербанк из аккумуляторов 18650

Литий-ионные аккумуляторы формата 18650 часто используются в ноутбуках, электроинструментах и электротранспорте. Их можно эффективно применить повторно для создания компактного и мощного повербанка. Главное – правильно оценить остаточную ёмкость элементов и обеспечить надежную защиту от перезаряда и переразряда.

Оптимальное напряжение одной ячейки – от 3,0 до 4,2 В. При сборке нескольких аккумуляторов нужно учитывать как параллельное, так и последовательное соединение. Для стандартного повербанка на 5 В предпочтительнее параллельная схема с преобразователем (DC-DC boost), поднимающим напряжение до нужного уровня.

Перед сборкой необходимо выполнить тестирование каждого аккумулятора на утечку тока, внутреннее сопротивление и фактическую ёмкость. Бракованные или сильно деградировавшие элементы (менее 1500 мА·ч) исключаются. Для равномерной работы всех ячеек критично использовать аккумуляторы с одинаковыми характеристиками.

В качестве управляющего модуля подойдёт готовая плата с функциями защиты: зарядка от USB, балансировка, отключение при коротком замыкании и переразряде. Распространённый вариант – TP4056 в связке с повышающим преобразователем MT3608 или аналогичным.

Корпус следует выбирать с учетом теплоотвода и прочности. Обязательно использование никелевых соединений и точечной сварки либо пайки с минимальной термической нагрузкой. Нельзя допускать коротких замыканий при сборке – даже один элемент способен выдать ток более 10 А.

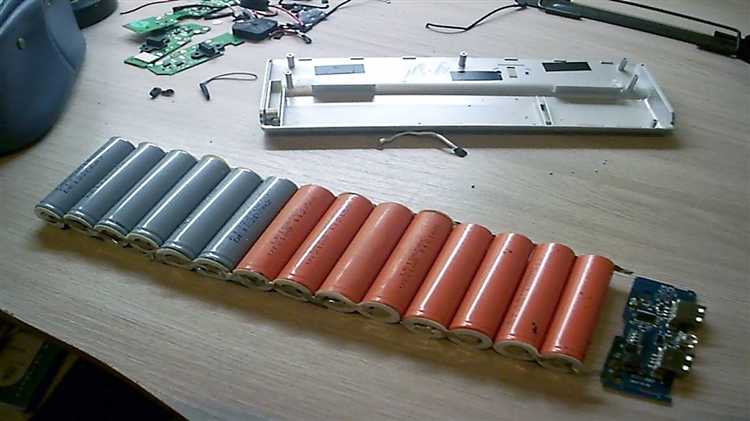

Выбор подходящих аккумуляторов 18650: параметры, маркировка и проверка

Для сборки повербанка требуются аккумуляторы 18650 с высокой емкостью, стабильным напряжением и минимальным внутренним сопротивлением. Предпочтительно использовать элементы с емкостью от 2500 до 3500 мА·ч. Напряжение полностью заряженного элемента – 4,2 В, номинальное – 3,6–3,7 В.

Ток разряда должен быть не ниже 2–5 А в зависимости от предполагаемой нагрузки. Указание «ICR» на корпусе означает литий-кобальтовую химию, которая не предназначена для высоких токов. Для повербанков лучше подходят элементы с маркировкой «INR» (литий-никель-марганец-кобальт) или «NCR» (литий-никель-кобальт-оксид).

Маркировка типа «LG MJ1», «Samsung 35E», «Panasonic NCR18650B» указывает на проверенные модели с высокой емкостью и низким саморазрядом. Избегайте элементов без заводской маркировки или с явными следами перештамповки – это признаки восстановленных или поддельных аккумуляторов.

Перед использованием каждый элемент следует проверить мультиметром. Напряжение хранения не должно быть ниже 3,4 В. Значения ниже 3,0 В свидетельствуют о глубоком разряде и потере емкости. Также измеряется внутреннее сопротивление – для пригодных элементов оно должно быть в пределах 20–80 мОм. Измерение производится специализированным тестером (например, YR1035, ESR meter).

Для оценки остаточной емкости проводится разрядка до 3,0 В при токе 1 А с последующим измерением. Допускается использовать только те элементы, которые сохраняют не менее 80% от паспортной емкости. Несовпадение емкостей в сборке приведёт к неравномерной разрядке и сокращению срока службы.

Батареи от старых ноутбуков можно использовать только после полной диагностики. Желательно выбирать элементы из одной партии, с минимальным разбросом параметров по емкости и сопротивлению.

Необходимые компоненты для сборки: контроллер заряда, корпус и разъёмы

Контроллер заряда – ключевой модуль, обеспечивающий защиту аккумуляторов 18650 от перезаряда, переразряда и короткого замыкания. Для сборки повербанка подойдёт плата TP4056 с защитой, если используется 1–2 аккумулятора. Для более мощных сборок с параллельным или последовательным соединением рекомендуется контроллер на базе схемы BMS (Battery Management System) на 3S или 4S, в зависимости от количества банок. Плата должна поддерживать балансировку и иметь защиту по току минимум 5 A для зарядки смартфонов и других устройств с повышенным потреблением.

Корпус подбирается исходя из количества аккумуляторов. Для 4–6 банок удобно использовать пластиковые корпуса с интегрированным отсеком и местом под плату. Желательно наличие вентиляционных отверстий и фиксаторов для батарей. Вариант с разборной конструкцией упростит ремонт или замену элементов.

Разъёмы влияют на удобство эксплуатации и токовую нагрузку. USB-A устанавливается как основной выходной порт, способен передавать ток до 2.4 A. Для быстрой зарядки Power Delivery или Quick Charge необходим разъём USB-C с поддержкой соответствующих протоколов. Входной порт для зарядки повербанка должен быть micro-USB или USB-C, в зависимости от контроллера. Выбирайте качественные разъёмы с пайкой на плату, рассчитанные на не менее 5000 циклов подключения.

Способы соединения аккумуляторов: параллельное, последовательное и комбинированное

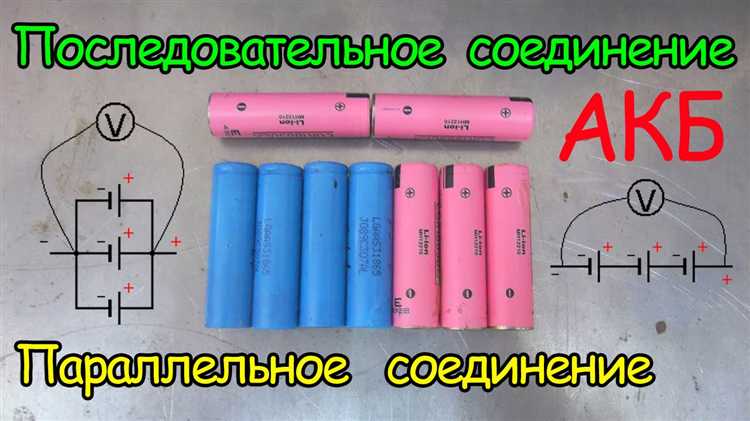

Параллельное соединение применяется для увеличения ёмкости при сохранении напряжения одной ячейки. Например, при подключении четырёх аккумуляторов 18650 с номиналом 3,7 В и ёмкостью 2500 мА·ч параллельно, общее напряжение останется 3,7 В, а суммарная ёмкость составит 10 000 мА·ч. Для такого соединения важно, чтобы все элементы имели одинаковый уровень заряда и приблизительно одинаковое внутреннее сопротивление, иначе возможен ток перетекания между банками. При сборке каждый плюс соединяется с плюсом, каждый минус – с минусом.

Комбинированное соединение используется, когда требуется и повышенное напряжение, и увеличенная ёмкость. Например, сборка 3S2P будет состоять из двух параллельных групп по три элемента, соединённых последовательно. В результате получится 11,1 В при удвоенной ёмкости (например, 5000 мА·ч, если каждая банка 2500 мА·ч). Такая схема требует точного подбора аккумуляторов внутри каждой параллельной группы и надёжной BMS с соответствующим числом каналов.

Независимо от способа соединения, все элементы должны быть предварительно протестированы на ёмкость, напряжение покоя и внутреннее сопротивление. Отклонения более 5% – повод исключить элемент из сборки. Сварка осуществляется точечной сваркой; пайка недопустима из-за перегрева и риска повреждения.

Сборка аккумуляторного блока: пайка, установка защиты и укладка в корпус

Перед пайкой убедитесь, что элементы 18650 полностью разряжены до безопасного уровня – не выше 3.7 В. Работать следует с проверенными аккумуляторами без механических повреждений и следов вздутия. Используйте точечную сварку или паяльник с жалом от 60 Вт и выше. Жало должно быть чистым, а пайка – не дольше 2 секунд на одну точку, чтобы избежать перегрева элемента.

После сборки групп (например, 3S или 4S) установите защитную плату BMS, соответствующую количеству последовательно соединённых ячеек и току нагрузки. Подключение следует начинать с балансировочных проводов: сначала общий «минус», затем по порядку каждый контакт от нижней ячейки к верхней. В последнюю очередь подключаются силовые провода «B+» и «B-».

Изоляция – обязательна: используйте термостойкую ленту (каптоновую), а не изоленту. Оберните блок несколькими слоями перед укладкой в корпус. Корпус должен обеспечивать плотную фиксацию элементов, но не сжимать их. Между аккумуляторами и стенками корпуса оставьте не менее 1 мм для теплового расширения и вентиляции. При необходимости установите термодатчик или предохранитель на выходную цепь.

Собранный блок необходимо протестировать: убедитесь, что выходное напряжение соответствует расчётному, а BMS отключает заряд/разряд при выходе за допустимые параметры. Только после этого можно устанавливать модуль в корпус окончательно.

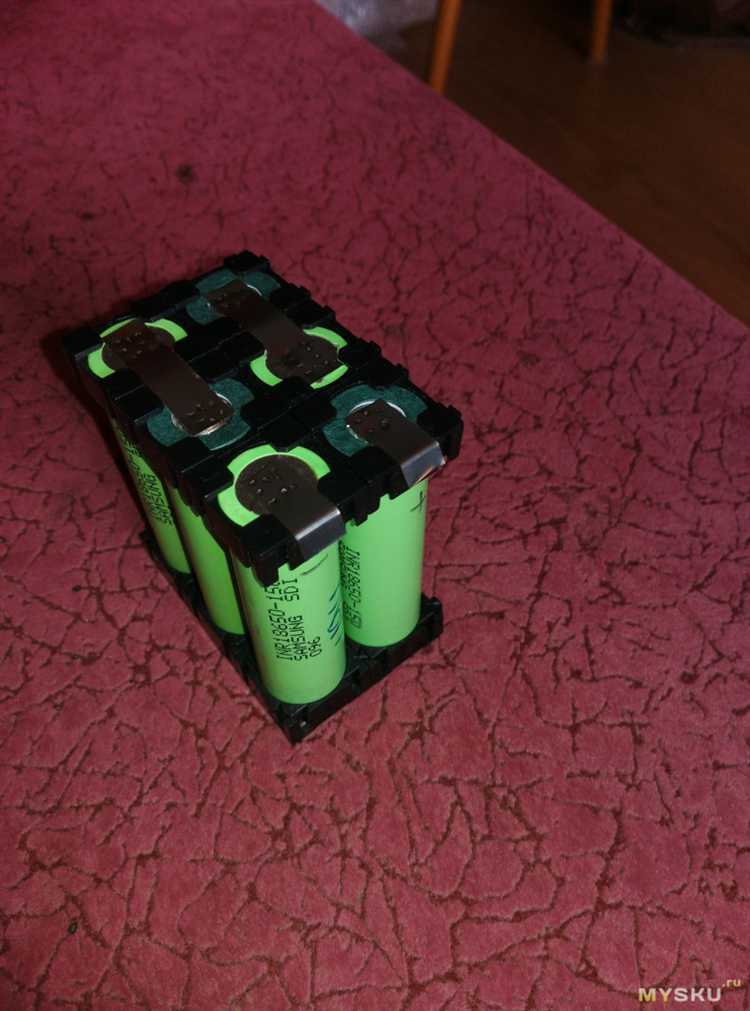

Подключение и проверка платы управления питанием

Перед подключением: измерьте напряжение каждой банки. Допустимый разброс – не более 0,05 В. Если разница больше – выровняйте заряд индивидуально, иначе BMS не будет корректно работать.

После подключения: проверьте напряжение между контактами P+ и P-. Оно должно соответствовать общему напряжению всей сборки. Если напряжение отсутствует – BMS заблокирована. Причины: перегрузка, защита от переразряда, неправильная распиновка. Проверьте наличие напряжения на B+ и B- и правильность разводки балансировочных проводов.

Проверка защиты: подключите нагрузку с током, близким к номинальному. Наблюдайте, отключается ли питание при превышении порога тока, заявленного для вашей платы. Аналогично – при зарядке. Используйте лабораторный блок питания с ограничением тока и вольтметр для отслеживания параметров.

Важно: BMS нельзя подключать или отключать при поданном напряжении на нагрузку или зарядное устройство. Это может повредить плату. Все соединения выполняются только при отключённом питании.

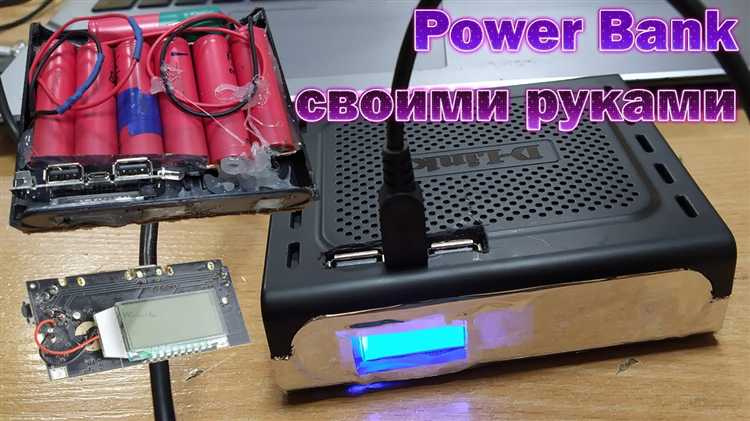

Тестирование готового повербанка: проверка выходного тока и времени работы

Для оценки работоспособности собранного повербанка необходимо провести два ключевых теста: измерение выходного тока и проверка времени автономной работы при заданной нагрузке.

• Подключите USB-тестер между выходом повербанка и нагрузкой (например, электронной нагрузкой или смартфоном).
• Проверьте напряжение. Оно должно быть в пределах 4.9–5.2 В при токе до 2 А. При значении ниже 4.8 В под нагрузкой возможны проблемы со стабилизацией.
• Измерьте максимальный ток, который может обеспечить устройство. Для этого плавно увеличивайте нагрузку и фиксируйте момент, когда напряжение начинает проседать ниже 4.8 В или отключается выход.
• Для повербанков с качественным повышающим преобразователем допустимая нагрузка – до 2.4 А. При использовании слабых модулей – не более 1.5 А.

Далее измерьте ёмкость в ватт-часах (Wh) и время работы под реальной нагрузкой.

1. Зарядите повербанк полностью, ориентируясь на индикацию или по тестеру (примерно 4.2 В на каждом элементе).
2. Подключите нагрузку с фиксированным током, например, 1 А, и начните тестирование с таймером.
3. После отключения выхода зафиксируйте потреблённую энергию (например, 15.6 Wh) и продолжительность разряда (например, 3 ч 10 мин при 1 А).
4. Сравните полученное значение с расчётной ёмкостью аккумуляторов: для 4 элементов 18650 по 2500 мА·ч расчётная энергия ≈ 37 Wh (с учётом КПД – около 70–75%, т.е. ≈ 26–28 Wh на выходе).

Если результат значительно ниже, проверьте:

• Качество аккумуляторов (возможно, ёмкость сильно просела).
• Температуру преобразователя – перегрев может снижать эффективность.
• Паразитные токи на плате защиты или ошибки пайки.

После тестов зафиксируйте все параметры: напряжение под нагрузкой, максимальный ток, фактическую ёмкость и время работы. Эти данные позволяют оценить пригодность устройства для практического использования и своевременно выявить недостатки сборки.

Вопрос-ответ:

Можно ли использовать аккумуляторы 18650 из старого ноутбука для сборки повербанка?

Да, аккумуляторы 18650 из старых ноутбучных батарей вполне подходят для сборки повербанка, но с оговорками. Перед использованием их нужно тщательно протестировать: проверить емкость, саморазряд и общее состояние. Если элементы сильно изношены, они быстро выйдут из строя и могут стать причиной перегрева или короткого замыкания. Лучше использовать аккумуляторы с остаточной емкостью не менее 1500 мА·ч и без признаков вздутия или повреждений.

Сколько аккумуляторов нужно для повербанка на 10 000 мА·ч?

Для повербанка на 10 000 мА·ч при использовании аккумуляторов 18650 емкостью около 2500 мА·ч потребуется четыре элемента, соединённых параллельно. При этом стоит учитывать, что часть энергии теряется при преобразовании напряжения (обычно КПД схемы около 85–90 %), так что на выходе будет немного меньше заявленной емкости. Если вы используете аккумуляторы разной емкости, суммарный результат будет зависеть от самого слабого элемента.

Как правильно соединять аккумуляторы: последовательно или параллельно?

Для повербанка обычно применяют параллельное соединение аккумуляторов. Это нужно, чтобы сохранить выходное напряжение в пределах 3,7 В (номинальное значение одного аккумулятора 18650). Последовательное соединение увеличивает напряжение, что может быть нежелательно без специальной платы стабилизации. После параллельного соединения напряжение остаётся прежним, но увеличивается ёмкость — то, что и нужно для повербанка.

Какая плата защиты нужна для самодельного повербанка?

Подойдёт универсальная плата зарядки и защиты, которая включает в себя контроллер заряда, защиту от переразряда, короткого замыкания и переразряда. Часто такие платы идут уже с USB-выходом и microUSB или USB-C входом. При покупке обратите внимание на ток зарядки и разрядки: он должен соответствовать возможностям аккумуляторов и устройству, которое вы планируете заряжать. Хорошо, если плата рассчитана на 2–3 А тока разряда и оснащена индикацией заряда.

Нужно ли балансировать аккумуляторы перед установкой?

Да, это желательно. Перед сборкой аккумуляторы нужно зарядить до одинакового напряжения — обычно 4,2 В. Это называется выравниванием или балансировкой. Если собрать повербанк из элементов с разным уровнем заряда, более заряженные будут отдавать энергию быстрее, а менее заряженные — перегреваться или переразряжаться. Это снижает срок службы и может быть небезопасно. Балансировка особенно важна при параллельном соединении.
