Монтаж внешнего блока кондиционера к потолочному перекрытию – решение, применяемое в условиях ограниченного пространства, отсутствия стены подходящей прочности или при установке на технических этажах. Такой способ требует учета вибрационной нагрузки, веса оборудования и особенностей строительных материалов перекрытия.
Перед началом монтажа необходимо определить точную массу блока (в среднем от 25 до 60 кг) и выбрать соответствующие анкерные элементы. Для железобетонных плит оптимальны клиновые анкеры диаметром от 10 мм и длиной не менее 100 мм. При креплении к пустотелым плитам рекомендуется использовать химические анкеры с гильзой для равномерного распределения нагрузки.
Важно соблюдать минимальное расстояние между потолком и верхней частью блока – не менее 100 мм, а также предусмотреть свободный доступ к сервисным соединениям. Подвесная система должна включать виброизолирующие элементы – резиновые или пружинные демпферы, снижающие передачу вибраций на конструкцию здания.
Прокладка коммуникаций (трасса, дренаж, электропитание) должна быть выполнена до установки блока. При этом необходимо исключить провисание труб и обеспечить уклон дренажной линии не менее 1 см на каждый метр длины. Особое внимание уделяется герметичности соединений и термоизоляции фреоновых труб.
Контроль горизонтальности установки выполняется уровнем по корпусу блока. При отклонении возможны сбои в работе компрессора и утечка масла. Все крепежные соединения затягиваются с использованием динамометрического ключа с усилием, рекомендованным производителем крепежа.

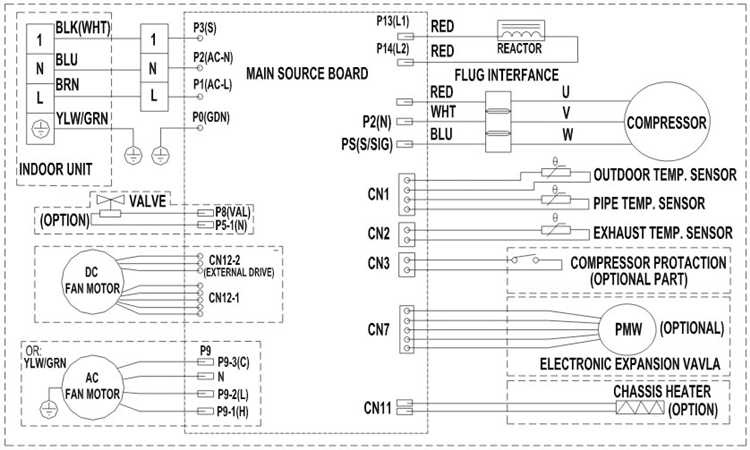

Выбор потолочного крепежа с учетом веса и вибраций блока
При монтаже внешнего блока кондиционера к потолку основное внимание уделяется прочности крепежа и способности компенсировать вибрации, передающиеся от компрессора. Ошибочный выбор элементов может привести к разрушению перекрытий или резонансным шумам.
- Вес блока – основной параметр. Большинство наружных блоков бытовых систем весит от 25 до 60 кг. Для промышленных моделей масса может превышать 100 кг. Перед подбором крепежа необходимо точно определить вес с учетом заправленного хладагента.
- Для блоков до 50 кг применяются анкерные шпильки диаметром не менее 10 мм, длиной от 100 мм, с расчетом на бетонные потолки марки не ниже М300. При весе выше 50 кг – минимум 12 мм диаметр, анкеры глубиной закладки от 120 мм.
- Металлические кронштейны должны иметь маркировку по допустимой нагрузке. Используйте изделия с 2–3-кратным запасом прочности, особенно при монтаже в сейсмоактивных районах или на высоких зданиях, подверженных ветровым нагрузкам.
- Недопустимо использование пластиковых дюбелей и креплений в пустотелых плитах без специального химического анкера или инъекционного состава.
Вибрации от работы компрессора передаются на потолочные конструкции и могут вызывать гул и ослабление крепежа.
- Обязательно использование виброизоляторов: резино-металлические опоры или пружинные виброопоры с вертикальной амплитудой от 3 до 8 мм и допустимой нагрузкой, соответствующей массе блока.
- Резьбовые соединения фиксируются гайками с нейлоновыми вставками или гроверами для предотвращения самопроизвольного раскручивания.
- Дополнительно применяются демпферные прокладки между кронштейнами и потолочной плитой для снижения структурных шумов.
Игнорирование вибрационной защиты приводит к ускоренному износу анкерных соединений и появлению микротрещин в бетонных плитах. Все элементы системы крепления подбираются индивидуально под массу блока, характеристики потолка и режим работы кондиционера.

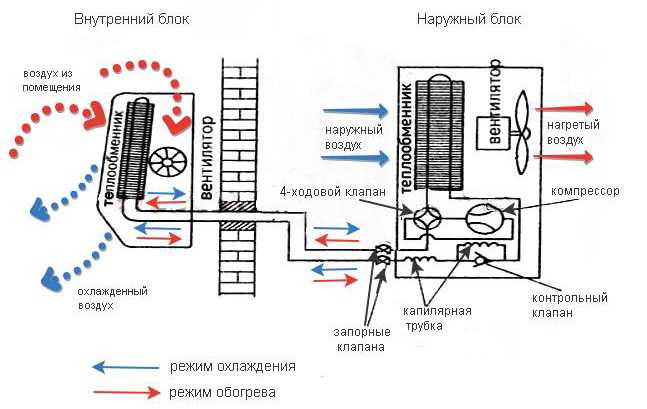

Определение несущей способности перекрытия перед монтажом
Перед установкой внешнего блока кондиционера необходимо точно определить, способно ли потолочное перекрытие выдержать его массу с учётом динамических нагрузок. Масса блока в среднем составляет 25–60 кг, однако при работе компрессора возникает вибрация, увеличивающая нагрузку на крепёж и основание.
Первым этапом является изучение проектной документации здания. Если такой доступ отсутствует, требуется провести вскрытие участка потолка для определения типа перекрытия. Наиболее распространённые варианты: железобетонные плиты, пустотные панели, монолитные конструкции и деревянные балки. Несущая способность зависит от толщины, армирования и состояния материала.
Для железобетонных плит толщиной не менее 120 мм и стандартным армированием допускается установка оборудования массой до 80 кг при условии распределённой нагрузки и использовании анкерных креплений с глубиной заделки не менее 80 мм. В случае с деревянными перекрытиями требуется обязательное усиление за счёт закладных металлических элементов или монтажной рамы, передающей нагрузку на несущие стены.
Рекомендуется выполнить расчёт допустимой нагрузки:
| Fдоп = R × A / γ |
где Fдоп – допустимая нагрузка (Н), R – расчётное сопротивление материала (Н/мм²), A – площадь поперечного сечения (мм²), γ – коэффициент запаса прочности (обычно 1.5–2). Для бетона класса B25 R ≈ 14 Н/мм². При сечении анкера 1000 мм² и γ = 1.5, допустимая нагрузка составляет 9333 Н (~950 кг), однако с учётом вырывных нагрузок и вибрации этот запас быстро уменьшается.
Перед сверлением отверстий необходимо выполнить зондирование: проверить отсутствие пустот, трещин, коррозии арматуры. Используется молотковое простукивание и неразрушающие методы (ультразвук, ферросканер). При обнаружении дефектов монтаж на данном участке запрещён.
Заключение: установка блока возможна только после подтверждения соответствия перекрытия по прочности, целостности и возможности надёжного анкерного крепления. При малейших сомнениях необходимо привлечение конструктора.

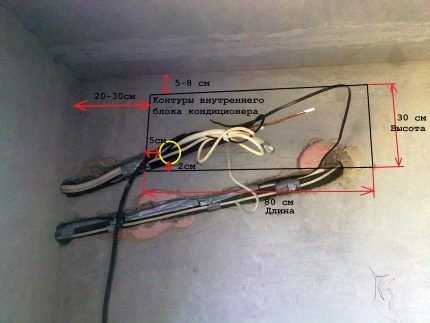

Расчет расстояния от стены и других объектов для нормальной работы
Минимальное расстояние от задней стенки блока до стены: не менее 100 мм. Это необходимо для обеспечения свободной циркуляции воздуха и предотвращения перегрева компрессора.
Боковые зазоры: с каждой стороны наружного блока должно быть не менее 250 мм. Если блок установлен вплотную к боковой стене, поток воздуха нарушается, что снижает эффективность охлаждения и увеличивает износ компонентов.
Расстояние до потолка: не менее 300 мм. При потолочном креплении это особенно критично: слишком малая дистанция приводит к скоплению горячего воздуха и нарушает теплообмен.
Перед блоком: необходимо оставить минимум 600 мм свободного пространства. Это зона выброса нагретого воздуха, и её перекрытие (например, трубами, кабелями или перекрытиями) может привести к снижению производительности и повышенному энергопотреблению.
Удаленность от других источников тепла: не менее 1000 мм от газовых труб, вытяжек и отопительных приборов. Нагрев извне искажает работу температурных датчиков и увеличивает нагрузку на систему охлаждения.
Высота установки: наружный блок должен быть расположен выше уровня снега (не менее 500 мм от поверхности) и вне зоны возможного скопления воды или льда.
Игнорирование минимальных расстояний снижает срок службы оборудования и может привести к нарушению гарантийных условий производителя.
Установка антивибрационных элементов при потолочном монтаже
При креплении внешнего блока кондиционера к потолку обязательна установка антивибрационных элементов для снижения передачи колебаний на перекрытия. Без них вибрация от компрессора и вентилятора передаётся на конструкцию здания, вызывая акустический дискомфорт и ускоряя разрушение крепёжных узлов.
Используемые типы антивибрационных элементов: эластомерные опоры из резины или полиуретана, пружинные демпферы, а также комбинированные узлы. Для бытовых и полупромышленных моделей массой до 50 кг применяют резиновые подушки толщиной не менее 20 мм с твёрдостью 40–60 по Шору. При массе блока свыше 70 кг предпочтительны пружинные элементы с рабочей нагрузкой, соответствующей весу устройства с запасом не менее 20%.
Рекомендации по установке: антивибрационные опоры монтируются между кронштейном и корпусом блока. Поверхности должны быть ровными и обезжиренными. Крепление выполняется болтами с шайбами увеличенного диаметра для равномерного распределения нагрузки. Недопустимо перетягивание болтов – это снижает эффективность виброизоляции.
Дополнительные меры: между кронштейном и потолком прокладываются резиновые прокладки толщиной 5–10 мм. При монтаже вблизи жилых помещений рекомендуется использовать демпферы с частотой собственной вибрации не более 8–10 Гц. Это обеспечивает гашение шума в диапазоне, характерном для большинства компрессоров.
Проверка эффективности: после установки необходимо включить кондиционер в режиме максимальной мощности и проконтролировать уровень вибрации с помощью виброметра. Допустимые значения – до 0,3 мм/с при креплении на бетонное перекрытие.
Прокладка и фиксация дренажных и фреоновых труб при потолочном креплении
При потолочном размещении внешнего блока важно обеспечить надёжную прокладку и фиксацию дренажной и фреоновой трассы с учётом вибрации, перепадов температуры и ограниченного пространства. Дренажную трубку рекомендуется укладывать с уклоном не менее 1 см на каждый метр длины для обеспечения самотёчного отвода конденсата. При невозможности соблюдения уклона устанавливается дренажная помпа с резервуаром и датчиком уровня воды.
Фреоновые трубы прокладываются в теплоизоляции из вспененного полиэтилена толщиной не менее 9 мм для трасс до 3 метров и 13 мм – свыше. Трубы не должны иметь резких изгибов: минимальный радиус гиба – в четыре раза больше наружного диаметра трубы. Места стыков и соединений изолируются дополнительно герметизирующей лентой.
Фиксация осуществляется с помощью анкерных клипс или хомутов с резиновыми прокладками через каждые 60–80 см. Запрещено использовать пластиковые стяжки без виброизоляции. Для дренажа допускается использование гофрированных труб при условии их полной фиксации и защиты от перегибов.
Трасса прокладывается выше уровня внешнего блока, чтобы избежать обратного потока конденсата и образования воздушных пробок. Все участки, проходящие через перекрытия или стены, оснащаются гильзами с термоизоляцией и заполняются монтажной пеной с негорючими свойствами.
Последовательность действий при креплении блока к бетонному потолку
1. Определите место крепления с учетом максимальной нагрузки и удобства обслуживания. Расстояние до стены должно быть не менее 10 см для вентиляции.
2. Разметьте точки крепления на потолке, учитывая размеры монтажной рамы внешнего блока и расположение монтажных отверстий. Используйте уровень для точной горизонтальной разметки.
3. Просверлите отверстия в бетоне сверлом по бетону диаметром 10–12 мм, глубина не менее 70 мм. Перед сверлением очистите поверхность от пыли и грязи.
4. Вставьте в отверстия анкерные болты или химические анкеры, подходящие по нагрузке к весу блока. Для химического анкера соблюдайте время застывания согласно инструкции производителя.
5. Установите монтажную раму на потолок, закрепите анкерами, затяните гайки с моментом 20–30 Н·м, чтобы исключить ослабление крепления при вибрации.
6. Проверьте горизонтальность и жёсткость установки рамы. При необходимости отрегулируйте положение с помощью прокладок или регулировочных винтов.
7. Зафиксируйте внешний блок кондиционера на раме с помощью болтов, обеспечив плотное прилегание и отсутствие люфтов.
8. Проверьте прочность крепления, слегка расшатывая блок, убедитесь в отсутствии деформаций и скрипов.
9. Проведите герметизацию мест крепления и защитите анкерные болты от коррозии с помощью антикоррозийных составов.
Проверка надежности креплений после запуска кондиционера
После запуска внешнего блока кондиционера необходимо провести комплексную проверку крепежных элементов. В первую очередь осмотрите все болтовые соединения на предмет ослабления. Рекомендуется применять динамометрический ключ для контроля затяжки – оптимальный момент затяжки зависит от типа анкерных болтов и материала основания, обычно составляет 20–30 Н·м для металлических каркасов.
Обязательно оцените состояние виброизоляционных элементов: резиновые прокладки не должны иметь трещин или деформаций. Неправильная работа виброизоляции приводит к увеличению динамических нагрузок на крепления и снижает их долговечность.
Испытание проводят путем запуска кондиционера на полную мощность с последующим наблюдением в течение первых 15–20 минут. Обратите внимание на появление посторонних звуков, дребезжаний или вибраций, указывающих на недостаточную жесткость крепления.
Для выявления микроподвижек рекомендуется применять индикаторы перемещений или лазерные дальномеры с точностью не менее 0,1 мм. Измерения проводят на нескольких контрольных точках каркаса и анкерных точках. Отклонения более 0,5 мм свидетельствуют о необходимости дополнительного усиления.
Заключительный этап – визуальный осмотр места контакта крепежей с потолком. Следует убедиться в отсутствии признаков коррозии, деформации крепежных элементов и повреждений основания. При необходимости рекомендуется обработать анкерные болты антикоррозийным составом.
Вопрос-ответ:
Какие материалы лучше использовать для крепления внешнего блока кондиционера к потолку?
Для надежного крепления обычно выбирают металлические кронштейны из оцинкованной стали или алюминия. Эти материалы устойчивы к коррозии и выдерживают вес блока. Важно, чтобы крепеж был рассчитан на нагрузку с запасом, учитывая вес кондиционера и возможные вибрации.
Какие шаги нужно выполнить перед установкой внешнего блока на потолок?
Сначала необходимо проверить прочность потолочного основания и его способность выдержать вес кондиционера. Затем следует разметить места крепления, подготовить и установить кронштейны. Важно правильно подобрать крепежные элементы — дюбели и болты, подходящие для материала потолка. После установки креплений проводят монтаж блока и подключение коммуникаций.
Как правильно закрепить кронштейны, чтобы избежать вибраций и шума?
Для снижения вибраций используют специальные виброизолирующие прокладки или резиновые амортизаторы между кронштейнами и блоком. Крепеж должен быть плотным, но без излишнего перетягивания, чтобы не повредить конструкцию. Кроме того, важна ровность установки — кронштейны должны располагаться строго горизонтально.
Какие риски могут возникнуть при неправильном креплении внешнего блока к потолку?
Если крепление выполнено ненадежно, возможен риск падения блока, что приведет к повреждениям и травмам. Также неправильное крепление способствует усилению вибраций, из-за чего может ухудшиться работа устройства и увеличиться уровень шума. Со временем крепежи могут ослабнуть и потребовать повторной фиксации.
Можно ли установить внешний блок кондиционера самостоятельно, без привлечения специалистов?
Самостоятельная установка возможна, если у вас есть опыт работы с монтажом и знания по креплению тяжелых конструкций. Нужно тщательно изучить инструкцию производителя, правильно подобрать крепеж и соблюдать технику безопасности. Если же есть сомнения в надежности крепления или конструкции потолка, лучше обратиться к профессионалам, чтобы избежать проблем в будущем.
Какие материалы лучше всего использовать для крепления внешнего блока кондиционера к потолку?
Для надежного крепления внешнего блока кондиционера к потолку обычно применяют металлические кронштейны из стали или алюминия. Сталь обеспечивает высокую прочность и долговечность, но может потребовать антикоррозийной обработки. Алюминий легче и не подвержен ржавчине, но его прочность ниже. Важно, чтобы крепежные элементы выдерживали вес блока и вибрации во время работы. Рекомендуется также использовать анкерные болты, подходящие для конкретного типа потолочного материала.
Как правильно рассчитать нагрузку на потолок при установке внешнего блока кондиционера?
Для расчёта нагрузки нужно учитывать вес самого блока, вес крепежных конструкций и дополнительные динамические нагрузки от вибрации. Обычно вес внешнего блока указывается в технической документации. К этому значению добавляют примерно 10–20% запаса для учёта вибраций и колебаний. Затем проверяют несущую способность потолка и конструкций, к которым планируется крепление. Если потолок не рассчитан на такую нагрузку, необходимы усиления или установка дополнительной поддержки, например, металлической рамы или подвесной балки.
