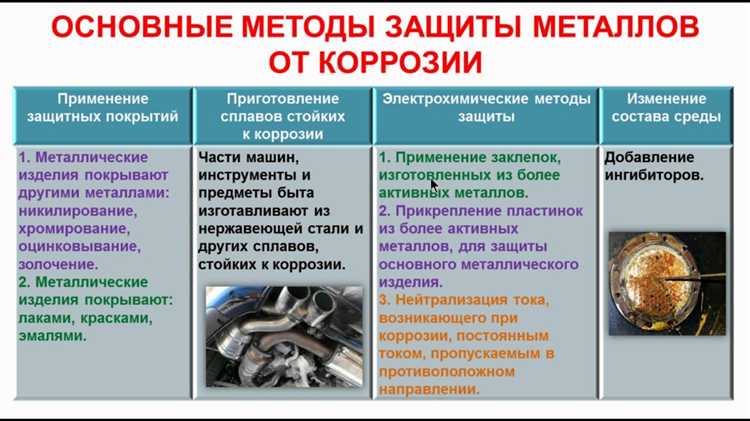

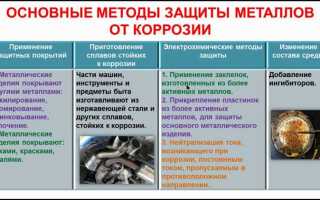

Как защитить железо от коррозии химия

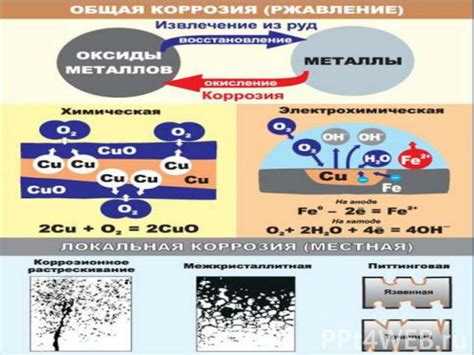

Железо активно взаимодействует с кислородом и влагой, что приводит к образованию оксидов и гидроксидов – продуктов коррозии. Потери металла из-за коррозионных процессов достигают до 30% от общего объёма производства в металлургической промышленности. Химические методы защиты позволяют замедлить или полностью остановить этот процесс за счёт изменения свойств поверхности или создания барьеров для окислителей.

Одним из наиболее эффективных способов является пассивирование – обработка поверхности железа концентрированной азотной кислотой или другими окислителями. В результате формируется тонкая оксидная плёнка, устойчивая к дальнейшему воздействию кислорода и влаги. Такая защита применяется в оборудовании, работающем в агрессивной химической среде.

Другой метод – фосфатирование. Поверхность железа обрабатывается растворами ортофосфорной кислоты, в результате чего образуется слой нерастворимых фосфатов. Эти соединения обеспечивают антикоррозийную защиту и улучшают адгезию последующих лакокрасочных покрытий. Метод широко применяется в автомобилестроении и производстве бытовой техники.

Ингибиторы коррозии – органические и неорганические вещества, добавляемые в водные растворы или масла. Например, соли бензотриазола и натриевые соли карбоновых кислот эффективно подавляют электрохимические реакции на поверхности металла. Такие соединения используются для защиты трубопроводов, резервуаров и теплообменников без необходимости нанесения покрытия.

Химические методы защиты железа позволяют воздействовать на саму природу коррозии: пассивировать, замедлять или исключать протекание электрохимических процессов. Выбор метода зависит от условий эксплуатации, химического состава среды и требуемого срока службы изделия.

Как применение пассивирующих составов замедляет окисление железа

Пассивирующие составы формируют на поверхности железа химически стойкий слой, препятствующий проникновению кислорода и влаги. Этот слой, как правило, состоит из оксидов или солей, образующихся в результате контролируемой реакции между активными компонентами состава и поверхностью металла.

Наиболее эффективны соединения на основе нитратов, хроматов, фосфатов и молибдатов. Например, обработка фосфатными растворами образует нерастворимый кристаллический слой FePO₄, устойчивый к атмосферной коррозии.
Хроматы, несмотря на токсичность, обеспечивают пассивацию за счёт образования тонкой плёнки Cr₂O₃, которая блокирует доступ к активным участкам металла.
Промышленные ингибиторы на основе молибдата натрия используются в системах охлаждения, где они препятствуют электрохимическому окислению при повышенных температурах.

Для достижения стабильного защитного эффекта важно соблюдать технологию нанесения:

Предварительное обезжиривание и очистка поверхности железа от окалины и ржавчины.
Погружение или распыление пассивирующего раствора при температуре 40–70 °C.
Сушка при естественной температуре или в печи для ускорения формирования защитного слоя.

Периодическое обновление пассивирующего слоя требуется в условиях агрессивной среды. Интервалы регламентируются в зависимости от типа состава и условий эксплуатации, но обычно составы наносятся повторно каждые 6–12 месяцев.

Пассивирующие методы особенно актуальны для защиты конструкционного железа в строительстве, машиностроении и трубопроводных системах, где невозможна герметичная изоляция металла от воздуха и влаги.

Чем отличается катодная защита с использованием цинка от магниевой

Цинк и магний применяются в катодной защите как аноды-жертвы, но различаются по электрохимическим свойствам и областям применения. Потенциал магния составляет около –2,37 В, тогда как у цинка –1,05 В по шкале стандартного водородного электрода. Это означает, что магний обеспечивает более высокий защитный ток, что важно при защите конструкций в слабоагрессивных средах, например, в почвах с низкой электропроводностью.

Цинк используется преимущественно в морской воде и влажных средах, где высокая электропроводность снижает необходимость в аноде с высоким потенциалом. Кроме того, цинк менее подвержен саморастворению, в отличие от магния, который может быстро истощаться при избытке влажности или агрессивности среды. При этом аноды из магния требуют точного расчета и контроля условий эксплуатации, чтобы избежать избыточной поляризации защищаемого металла.

Если важно обеспечить долгосрочную защиту без регулярного обслуживания, предпочтительнее использовать цинк. Для систем, где требуется высокая интенсивность тока при ограниченном объеме анода, эффективнее применять магний. Выбор зависит от удельного сопротивления среды, размера защищаемой конструкции и допустимого уровня затрат на обслуживание.

Какие ингибиторы коррозии применяются в водных средах для железных конструкций

Ингибиторы анодного типа подавляют процесс окисления железа. Наиболее эффективны соединения хроматов (например, натрия хромат Na₂CrO₄), образующие пассивирующую пленку на анодных участках металла. Они устойчивы в жёсткой и морской воде, но требуют точного контроля концентрации: при недостатке возможен ускоренный локальный износ.

Катодные ингибиторы снижают скорость восстановления кислорода. Чаще всего применяются фосфаты (Na₃PO₄), цинковые соли и органические соединения, например, бензотриазол. Эти вещества адсорбируются на катодных участках, замедляя реакцию восстановления кислорода и препятствуя образованию водорода.

Смешанные ингибиторы защищают и анодные, и катодные зоны одновременно. Эффективны нитриты натрия (NaNO₂), особенно в сочетании с фосфатами. Такая комбинация применяется в системах охлаждения, отопления и при хранении железных конструкций в резервуарах с водой.

Органические ингибиторы на основе аминосоединений (например, октилдиамин) образуют защитную гидрофобную пленку на поверхности металла. Их эффективность возрастает при температуре выше 30 °C, что делает их востребованными в циркуляционных системах с подогревом воды.

Биоцидные ингибиторы используются при наличии микробиологической коррозии. Кватернерные аммониевые соединения (ЧАС) подавляют деятельность сульфатвосстанавливающих бактерий, одновременно снижая скорость электрохимических процессов.

Перед выбором ингибитора необходимо учитывать pH воды, содержание солей, температуру и скорость потока. Неверно подобранный состав может не только оказаться неэффективным, но и ускорить разрушение металла.

Как наносится фосфатное покрытие на железо и какую защиту оно даёт

Перед фосфатированием необходимо тщательно обезжирить и очистить поверхность от оксидов и загрязнений с использованием щелочных растворов или абразивной обработки. Только после этого деталь погружается в фосфатирующий раствор. При взаимодействии с кислотой происходит анодное растворение железа, сопровождаемое выделением водорода и осаждением фосфатов в виде кристаллического слоя.

Фосфатное покрытие обеспечивает железу пассивную защиту от коррозии за счёт следующих механизмов:

создание барьерного слоя, препятствующего доступу влаги и кислорода;
уменьшение электрохимической активности поверхности;
повышение адгезии лакокрасочных покрытий и ингибирование их отслаивания;
подавление развития контактной коррозии при соединении с другими металлами.

Цинковые и марганцевые фосфаты наиболее эффективны для антикоррозионной защиты, обеспечивая стойкость к коррозии в солевом тумане до 72 часов без дополнительного покрытия. Однако для длительной защиты фосфатирование сочетается с нанесением грунтовок и красок, благодаря чему срок службы изделий увеличивается в 2–3 раза.

Почему анодное оксидирование не применяется для железа и чем его заменяют

Анодное оксидирование эффективно для алюминия и титана, но не подходит для железа из-за нестабильности его оксидной пленки. При анодировании железо образует рыхлый слой оксидов Fe₂O₃ и Fe₃O₄, который не защищает металл от дальнейшего окисления. Эти соединения пористы, легко разрушаются и не препятствуют доступу кислорода и влаги к поверхности.

Кроме того, электролитическая обработка железа приводит к образованию водорастворимых солей, а не прочного пассивирующего слоя. В результате, процесс не только не увеличивает коррозионную стойкость, но может ускорить разрушение металла.

Вместо анодного оксидирования для защиты железа применяют цинкование, фосфатирование и оксидирование в щелочной среде. Цинкование обеспечивает катодную защиту, так как цинк имеет более отрицательный электродный потенциал. При повреждении покрытия цинк продолжает защищать железо, жертвуя собой. Фосфатирование создает плотный слой нерастворимых фосфатов, улучшающий адгезию лакокрасочных покрытий и препятствующий коррозии. Щелочное оксидирование формирует слой магнетита (Fe₃O₄), который снижает скорость окисления в умеренно агрессивной среде.

Для максимальной защиты часто применяют комбинированные методы, например, цинкование с последующей пассивацией или окраской. Эти решения доказали свою эффективность в строительстве, машиностроении и при изготовлении арматуры.

Как работают органические покрытия с антикоррозионными добавками

Органические покрытия с антикоррозионными добавками представляют собой полимерные пленки, в состав которых входят активные ингибиторы коррозии. Эти компоненты взаимодействуют с металлической поверхностью и агрессивной средой, блокируя электрохимические процессы окисления железа.

Основу покрытия составляют связующие вещества – чаще всего эпоксидные, акриловые или полиуретановые смолы. Они обеспечивают адгезию к металлу и формируют плотный барьер, исключающий доступ кислорода и влаги. Толщина сухого слоя – от 40 до 150 мкм, в зависимости от условий эксплуатации.

В состав добавок входят органические и неорганические ингибиторы, например, бензотриазол, цинкфосфат, молибдат натрия. Эти соединения пассивируют поверхность железа, формируя защитную пленку на атомарном уровне. Особенно эффективны ингибиторы с многофункциональными группами, способные сорбироваться на активных центрах металла.

Некоторые добавки обладают мигрирующими свойствами – они перемещаются внутри полимерной матрицы и восстанавливают защиту в местах микроповреждений покрытия. Это повышает долговечность системы даже при появлении мелких дефектов.

Рекомендуется применять такие покрытия в сочетании с предварительной грунтовкой, содержащей фосфатирующие агенты, чтобы усилить адгезию и обеспечить дополнительный химический барьер. Оптимальная температура нанесения – от +5 до +30 °C, влажность – не выше 80%. Нарушение этих параметров снижает эффективность антикоррозионных добавок.

При эксплуатации в условиях повышенной влажности или солевого тумана предпочтение следует отдавать покрытиям с высоким содержанием цинкфосфата и гидрофобными модификаторами, способными снижать водопоглощение до 1,5% и менее.

Влияние кислотности среды на выбор химической защиты железа

Кислотность среды существенно влияет на интенсивность коррозии железа и определяет выбор эффективных химических методов защиты. В кислых растворах (pH < 4) скорость окисления железа резко возрастает, особенно при наличии хлоридов и сульфатов. В нейтральных и щелочных средах (pH > 7) коррозионная активность снижается, но сохраняется в присутствии кислорода и электролитов.

В среде с pH < 4 целесообразно использовать ингибиторы кислотной коррозии, такие как тиомочевина, бензотриазол и органические амины. Они адсорбируются на поверхности металла и создают барьер для ионов водорода и кислорода.
При pH от 4 до 7 применяются фосфатирующие составы. Орто- и полифосфаты вступают в реакцию с поверхностью железа, образуя нерастворимые фосфатные плёнки, устойчивые к дальнейшему воздействию среды.
В щелочной среде (pH > 8) эффективна пассивация с применением нитратов, хроматов или молибдатов. Эти соединения вызывают образование тонкой оксидной плёнки, которая препятствует анодной реакции растворения железа.

Для кислотных условий выбирают ингибиторы, обладающие высокой полярностью и способностью к прочной адсорбции.
В нейтральной среде предпочтение отдают реагентам, образующим стойкие поверхностные соединения с железом.
В щелочных растворах актуальны соединения, инициирующие пассивное состояние железа без снижения электропроводности среды.

Таким образом, эффективная защита железа требует учёта конкретного значения pH и подбора реагентов, оптимально взаимодействующих с металлической поверхностью в данной среде.

Как химические методы защиты сочетаются с термообработкой железа

Нитроцементация в среде аммиака при 570–590 °C формирует диффузионный слой, насыщенный азотом и углеродом. Этот слой не только увеличивает твёрдость, но и снижает склонность к питтинговой коррозии в хлоридных средах. При этом перед термообработкой применяется обезжиривание и травление в кислой среде для удаления оксидных плёнок, препятствующих насыщению поверхности активными компонентами.

Комбинированное применение пассивирующих ингибиторов, содержащих соли молибдена и хрома, после закалки и отпуска при 200–300 °C, позволяет предотвратить межкристаллитную коррозию в случае легированных сталей. Термическая стабилизация при этих режимах способствует устранению остаточных напряжений, усиливая эффект действия ингибиторов.

Перед проведением химического оксидирования, например в щелочном растворе нитратов при температуре 130–150 °C, важно провести термообработку типа отжига. Она снижает внутренние напряжения, которые могут вызвать микротрещины в оксидной плёнке. Это улучшает адгезию защитного слоя и продлевает срок его службы при эксплуатации в переменных температурных условиях.
