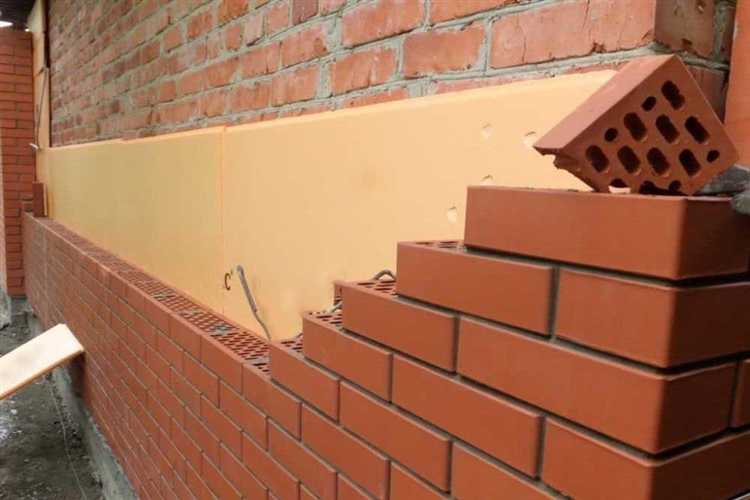

Какой кирпич лучше держит тепло

Теплопроводность λ определяет, сколько тепла покидает дом через стену толщиной 1 м при перепаде температур 1 °C. По данным ГОСТ 30244, у полнотелого керамического кирпича λ = 0,70-0,80 Вт/(м·К), у силикатного – 0,80-0,90 Вт/(м·К). Пустотелый керамический камень с 30-40 % пор снижает показатель до 0,37-0,40 Вт/(м·К), а поризованный блок типа Porotherm 44 M-150 опускается до 0,12-0,14 Вт/(м·К).

В расчетах энергоэффективности (СП 50.13330-2020) для климатической зоны II требуется сопротивление теплопередаче стены R ≥ 3,15 м²·К/Вт (U ≤ 0,32 Вт/(м²·К)). Стена 380 мм из пустотелого кирпича (λ = 0,37) даёт U ≈ 0,97 Вт/(м²·К) и нуждается в наружном утеплении. Поризованный блок толщиной 510 мм с λ = 0,13 обеспечивает U ≈ 0,25 Вт/(м²·К) и выполняет норматив без дополнительного слоя.

Чтобы потенциал «тёплого» кирпича не терялся, используйте утеплённый раствор с перлитом или микросферами (λ ≈ 0,19 против 0,87 у цементно-песчаного). Горизонтальная пустошовка уменьшает теплопотери ещё на 5-7 %. Контролируйте, чтобы коэффициент полнотелости блока был ≤ 0,45: лишние перемычки внутри ячеек уводят тепло наружу.

Как плотность кирпича влияет на теплопроводность стен

С ростом плотности коэффициент теплопроводности λ увеличивается почти линейно: у полнотелого керамического кирпича 1800–1900 кг/м³ λ = 0,70–0,85 Вт/(м·К), тогда как у пустотелого керамического блока 800–1000 кг/м³ λ = 0,30–0,40 Вт/(м·К). В среднем каждые дополнительные 100 кг/м³ повышают λ примерно на 0,02 Вт/(м·К). :contentReference[oaicite:0]{index=0}

Теплотехнический расчёт показывает: стена толщиной 380 мм из кирпича плотностью 900 кг/м³ даёт сопротивление теплопередаче R ≈ 1,2 м²·К/Вт, а из кирпича 1800 кг/м³ – лишь R ≈ 0,6 м²·К/Вт, то есть теплопотери удваиваются.

Практический совет: для наружных стен выбирайте поризованный или пустотелый кирпич плотностью ≤ 1100 кг/м³; несущие внутренние элементы можно выполнять из полнотелого кирпича, но компенсировать утеплителем. В регионах с высокой влажностью контролируйте влагопоглощение (не более 12 %) – насыщение влагой повышает λ до 15 %. :contentReference[oaicite:1]{index=1}

Если проект требует высокой несущей способности, создайте силовой пояс из полнотелого кирпича, а заполнения – из лёгкого поризованного: прочность сохраняется, а теплопотери уменьшаются без избыточного утолщения стены.

Обязательно проверяйте паспортные данные: плотность, λ при 10 °C и влагопоглощение – эти показатели критичны для точного энергобаланса здания.

::contentReference[oaicite:2]{index=2}

Разница в теплосбережении между керамическим и силикатным кирпичом

Ключевой показатель, характеризующий способность материала препятствовать теплопередаче, – теплопроводность λ (Вт/м·К):

пустотелый керамический кирпич: 0,14 – 0,18;
полнотелый керамический: 0,56 – 0,70;
силикатный кирпич (полнотелый): 0,70 – 0,80.

Для стены толщиной 380 мм (1,5 NF) это даёт приведённое термическое сопротивление R_прив:

пустотелый керамический: ≈ 2,1 м²·К/Вт;
полнотелый керамический: ≈ 0,6 м²·К/Вт;
силикатный полнотелый: ≈ 0,5 м²·К/Вт.

Для северных регионов применяют пустотелый керамический кирпич или керамические блоки; дополнительное утепление фасада позволяет добиться нормативного R_треб ≥ 3,2 м²·К/Вт без значительного увеличения толщины стены.
В умеренном климате полнотелый керамический кирпич целесообразен при условии наружного слоя минеральной ваты ≥ 100 мм; силикатный кирпич потребует на 20–25 % более толстого утеплителя при равном сопротивлении.
Точки промерзания кладки при использовании силикатного кирпича смещаются ближе к внутренней поверхности, поэтому пароизоляция и вентиляционный зазор критичны для предотвращения конденсата.
Экономика: разница в цене между силикатным и полнотелым керамическим кирпичом часто нивелируется расходами на увеличенный слой утеплителя и крепёж.

Если планируется минимизировать нагрев в летний период, керамический кирпич с пустотами выигрывает также по теплоёмкости: при плотности 800–1000 кг/м³ он медленнее отдаёт накопленное тепло, стабилизируя микроклимат.

Почему пустотелый кирпич удерживает тепло лучше полнотелого

Теплоизоляционные свойства кирпича определяются его плотностью и количеством воздушных прослоек. У пустотелых блоков до 45 % объёма занимают вертикальные каналы, заполненные воздухом – одним из лучших природных теплоизоляторов (λ ≈ 0,026 Вт/м·К). По-сравнению с полнотелым кирпичом плотностью 1800 кг/м³, который проводит тепло с коэффициентом λ ≈ 0,8 Вт/м·К, пустотелый вариант (плотность 1200-1450 кг/м³) снижает теплопотери стены на 30-35 %.

Меньшая теплопроводность материала. Снижение плотности на каждые 100 кг/м³ уменьшает λ примерно на 0,04 Вт/м·К, поэтому стене из пустотелого кирпича толщиной 380 мм соответствует сопротивление теплопередаче R ≈ 2,0 м²·К/Вт, тогда как полнотелый при той же толщине даёт лишь R ≈ 1,3 м²·К/Вт.
Вертикальные камеры рассеивают конвекцию. Узкие каналы шириной 8-12 мм ограничивают движение воздуха, превращая его в стационарный теплоизолятор и уменьшая микроконвекцию до допустимых 0,05 Вт/м²·К.
Компенсация мостиков холода. Рёбра между пустотами разрывают путь теплового потока, что особенно важно над перемычками и в зонах опирания плит. Это позволяет снизить линейный коэффициент ψ до 0,04 Вт/м·К вместо 0,09 Вт/м·К у полнотелых кладок.
Акустический бонус. Пустоты частично поглощают звуковую энергию, прибавляя 2-3 дБ к индексу изоляции воздушного шума R_w, не ухудшая теплофизику.

Выбирайте марку с λ ≤ 0,55 Вт/м·К. Она обеспечивает нормативное сопротивление теплопередаче для умеренно-холодных зон без дополнительного утепления.
Кладите на тёплый раствор (λ ≈ 0,19 Вт/м·К). Швы шириной 10-12 мм снижают итоговый R стены на 10-12 %; тёплый раствор сокращает потери наполовину.
Используйте перевязку 1/2 кирпича. Это оставляет вертикальные каналы непрерывными, исключая поперечные мостики холода.
Не заполняйте пустоты раствором. Даже частичное заполнение увеличивает среднюю плотность блока до 1550 кг/м³ и сводит на нет тепловую экономию.

Таким образом, пустотелый кирпич за счёт сочетания низкой плотности, воздушных камер и разрыва теплопотока обеспечивает устойчивое удержание тепла и уменьшает нагрузку на отопительную систему дома.

Как маркировка кирпича связана с его теплоизоляционными свойствами

Полная маркировка керамического изделия обычно включает прочность (М), среднюю плотность (D), процент пустотности для пустотелого формата и морозостойкость (F). Теплопроводность λ прямо зависит от плотности и доли пустот: чем меньше D и выше пустотность, тем лучше материал удерживает тепло.

Связь прочности и плотности однозначна: переход от М75 к М150 увеличивает среднюю плотность примерно с 600 до 900 кг/м³, а λ растёт с 0,23 до 0,38 Вт/(м·°С). Поэтому при частном малоэтажном строительстве нет смысла брать марку выше М100, если расчётная нагрузка этого не требует.

ГОСТ выделяет основные группы плотности D500, D700, D1000 и D1200. Для пустотелого кирпича λ составляет: D500 – 0,18 Вт/(м·°С), D700 – 0,25 Вт/(м·°С), D1000 – 0,38 Вт/(м·°С). Каждые 200 кг/м³ прибавляют к теплопроводности ориентировочно 0,07 Вт/(м·°С).

Процент пустот указывается цифрами 25, 35 или 45. Например, блок 2,1 НФ М100 D700 35 % имеет λ≈0,22 Вт/(м·°С) против 0,35 Вт/(м·°С) у полнотелого аналога той же плотности. Чем выше пустотность, тем строже требование к влагозащите швов и облицовки.

Рекомендация для наружных стен одно-двухэтажного дома в климатической зоне III: пустотелый керамический блок 2,1 НФ М100 D700 35 % F50. Стена толщиной 380 мм из такого материала обеспечивает сопротивление теплопередаче R≈1,25 м²·°С/Вт, что покрывает норматив 1,2 м²·°С/Вт с запасом.

Для ненагруженных перегородок и чердачных ограждений достаточно D500 М75 F35: плотности 500 кг/м³ хватает для устойчивости, а λ = 0,18 Вт/(м·°С) минимизирует теплопотери.

Всегда сверяйте маркировку на поддоне или в паспорте партии. Отсутствие указаний D или процента пустотности – повод требовать сертификат с точными значениями, иначе расчёт теплотехники теряет смысл.

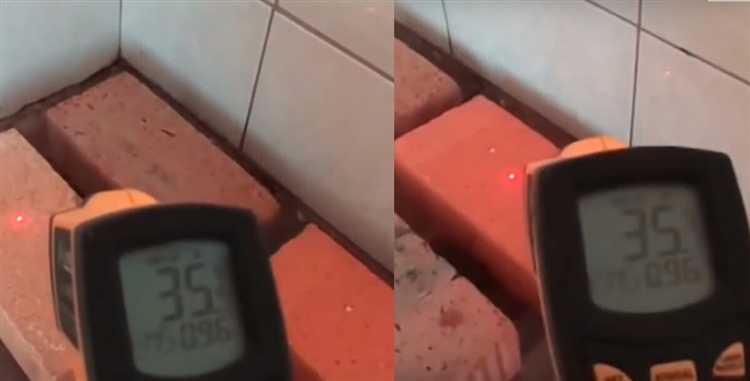

Влияние влажности кирпича на теплопотери в помещении

Теплопроводность сухого керамического кирпича λ ≈ 0,56 Вт/(м·К). При увлажнении всего на 5 % по массе показатель возрастает до 0,65 Вт/(м·К), а при 10 % – до 0,80 Вт/(м·К). Каждый дополнительный процент влаги увеличивает тепловой поток через стену на 2–3 %; при толщине кладки 380 мм это оборачивается ростом теплопотерь на 15–25 % за отопительный сезон.

Причина в том, что воздух в порах (λ ≈ 0,025 Вт/(м·К)) вытесняется водой (λ ≈ 0,58 Вт/(м·К)), образуя «мостики холода». Кроме того, влажная кладка увеличивает тепловую инерцию: дом дольше прогревается и быстрее остывает при отключении отопления.

Нормативно допустимая массовая влажность кирпичных стен – до 3 %. При превышении 5 % необходимы меры осушения: теплопотери и связанные с ними расходы на отопление растут экспоненциально.

Для предотвращения увлажнения храните кирпичи на поддонах под навесом; в кладке допускается лишь поверхностное смачивание до 0,5–1 %, обеспечивающее адгезию раствора без заметного влияния на λ. Обязательны горизонтальная гидроизоляция цоколя, выступ кровли не менее 500 мм и дренажная отмостка.

Фасадные решения: паропроницаемая известково-цементная штукатурка или облицовка с вентилируемым зазором; гидрофобизирующие пропитки снижают водопоглощение кирпича на 60–70 %, сокращая теплопотери до 12 % в реальных условиях эксплуатации.

Если кладка уже влажная, эффективны инъекционная отсечка, принудительная сушка тёплым воздухом и восстановление вентиляции чердака. Снижение влажности стены с 8 % до 3 % уменьшит теплопроизводные расходы примерно на 10 % для частного дома площадью 150 м².

::contentReference[oaicite:0]{index=0}

Как кладка кирпича и толщина шва влияют на тепло в доме

Теплоизоляционные свойства стены зависят не только от типа кирпича, но и от качества кладки. Важнейший фактор – толщина шва между кирпичами. Оптимальная толщина шва составляет 10 мм. При увеличении шва более 12 мм теплопроводность стены возрастает из-за большего количества раствора, который обычно теплопроводнее самого кирпича.

Раствор с высокой теплопроводностью создаёт мостики холода, снижая общую теплоизоляцию конструкции. При толщине шва менее 8 мм увеличивается риск появления трещин и ухудшается прочность стены, что в дальнейшем может привести к потере герметичности и появлению конденсата внутри кладки.

Ровность и плотность укладки кирпичей напрямую влияют на минимизацию воздушных пустот, которые ухудшают теплоизоляцию. Профессиональная кладка с тщательной выравниванием снижает вероятность образования микропустот, через которые уходит тепло.

Использование теплоизоляционных кладочных растворов с пониженной теплопроводностью (на основе перлита или пенополистирола) при сохранении правильной толщины шва дополнительно снижает теплопотери на 15–25% по сравнению с обычным цементно-песчаным раствором.

Рекомендация: строго соблюдать толщину шва 8–12 мм и использовать специализированные теплоизоляционные растворы. Внимательное выполнение кладки с равномерным распределением раствора минимизирует мостики холода и обеспечивает долговременную теплоэффективность стен.

Сравнение теплосбережения у облицовочного и строительного кирпича

Облицовочный кирпич обладает высокой плотностью и низкой пористостью, что снижает его способность к теплоизоляции. Его теплопроводность обычно находится в диапазоне 0,6–0,8 Вт/(м·К). Такой кирпич чаще используется для фасадного оформления, не влияя существенно на внутренний тепловой баланс здания.

Строительный кирпич, особенно пустотелый и поризованный, характеризуется значительно более низкой теплопроводностью – от 0,2 до 0,4 Вт/(м·К). Пустоты внутри материала уменьшают теплопередачу за счет воздушных камер, что улучшает теплосбережение. Такой кирпич лучше подходит для несущих стен, обеспечивая эффективное сохранение тепла внутри дома.

В многослойных стенах оптимальным решением является комбинация: несущий слой из строительного кирпича с низкой теплопроводностью и облицовочный слой из кирпича для внешней защиты и эстетики. При этом толщина строительного кирпича должна быть не менее 250 мм для достижения нормативных показателей теплоизоляции без дополнительного утепления.

Для повышения теплосбережения рекомендуется использовать строительный кирпич с повышенной пористостью и включать теплоизоляционные материалы в конструкцию стены. Облицовочный кирпич в такой схеме служит защитой от атмосферных воздействий, не ухудшая теплотехнические характеристики.

Как выбрать кирпич с учётом климата и сезона строительства

При выборе кирпича важны климатические особенности региона. В зонах с холодными зимами предпочтителен полнотелый или утеплённый керамический кирпич с низкой теплопроводностью (не более 0,4 Вт/м·К). Такой кирпич обеспечивает минимальные теплопотери и устойчив к промерзанию.

В регионах с высокой влажностью стоит выбирать кирпич с низким водопоглощением – менее 6%. Это уменьшит риск разрушения из-за влаги и морозного пучения. Клинкерный кирпич или силикатный с гидрофобной пропиткой будут оптимальны.

В периоды строительства зимой важна морозостойкость кирпича, марки не ниже F35. Низкомарочный кирпич при отрицательных температурах быстро теряет прочность и требует дополнительных мероприятий по защите кладки от промерзания.

Вес кирпича влияет на тепловую инерцию стен. Легкие пустотелые варианты хорошо подходят для тёплых климатов и быстрого прогрева помещений, тогда как полнотелый кирпич лучше сохраняет тепло в умеренно холодных условиях.

При выборе учитывайте сезон: в холодный период оптимален кирпич с высокой морозостойкостью и низким влагопоглощением, а при строительстве в тёплое время можно использовать материалы с меньшей плотностью, ориентируясь на энергосбережение и скорость монтажа.

Вопрос-ответ:

Какой тип кирпича лучше подходит для сохранения тепла в жилом доме?

Для сохранения тепла чаще всего выбирают керамический или силикатный кирпич с низкой теплопроводностью. Керамический кирпич с пористой структурой хорошо удерживает тепло благодаря воздушным камерам внутри. Такой материал медленнее передает холод и дольше сохраняет комфортную температуру внутри помещения.

Почему полнотелый кирпич уступает пустотелому в вопросах теплоизоляции?

Полнотелый кирпич плотнее и тяжелее, он быстрее проводит тепло, поэтому в доме с таким кирпичом стены хуже сохраняют тепло. Пустотелый кирпич содержит воздушные пустоты, которые служат естественным утеплителем, замедляя прохождение холода и тепла через стену.

Можно ли улучшить теплоизоляцию дома, если использовать обычный кирпич без дополнительного утеплителя?

Обычный кирпич без утеплителя не способен хорошо удерживать тепло, особенно в холодных регионах. Чтобы повысить теплосбережение, необходимо применять дополнительные материалы — например, минеральную вату или пенополистирол. Комбинация кирпича и утеплителя поможет создать более комфортный микроклимат и снизить расходы на отопление.

Какие характеристики кирпича влияют на его способность сохранять тепло?

Главные параметры — плотность, пористость и теплопроводность. Чем выше пористость, тем больше воздуха внутри кирпича, что снижает теплопередачу. Низкая теплопроводность указывает на способность материала долго сохранять тепло. Вес и структура кирпича также играют роль, так как тяжелый материал хуже удерживает тепло по сравнению с легким и пористым.

Как правильно выбрать кирпич для строительства дома в холодном климате, чтобы стены хорошо сохраняли тепло?

Для холодного климата стоит выбирать кирпич с высокой пористостью и минимальной теплопроводностью — например, керамический с пустотами или специальный утепленный кирпич. Важно учитывать также качество кладки и толщину стен. Дополнительно рекомендуют использовать внешнюю или внутреннюю теплоизоляцию, чтобы предотвратить потери тепла через стены.
