Полиэтиленовые трубы не проводят электрический ток, что создает риск накопления статического электричества при проведении ремонтных работ, особенно в условиях повышенной влажности или при утечке газа. В таких ситуациях заземление необходимо не для самой трубы, а для защиты персонала и оборудования от возможной искры, способной вызвать воспламенение. Для этого применяются временные заземляющие устройства, рассчитанные на отвод заряда с инструментов и рабочих площадок.
В полевых условиях чаще всего используются переносные заземляющие проводники с медными клеммами, подключаемыми к металлическим конструкциям, заземляющим штырям или контуру заземления, если он предусмотрен на объекте. Сами провода выполняются из многожильного медного кабеля сечением не менее 16 мм², покрытого изоляцией с высокой стойкостью к механическим нагрузкам и УФ-излучению. Использование кабеля меньшего сечения может привести к перегреву и снижению эффективности отвода заряда.
В местах с отсутствием стационарного заземления устанавливаются заземляющие штыри из оцинкованной стали длиной от 1,5 до 3 метров, вбиваемые в грунт на расстоянии не более 10 метров от ремонтируемого участка. К штырям подключаются зажимы типа «крокодил» с высоким контактным усилием, обеспечивающим надежное соединение с проводником. При этом крайне важно предварительно очистить место соединения от грязи, коррозии и краски.
Особое внимание уделяется заземлению при работе с газополиэтиленовыми трубами, где возможен взрывоопасный парогазовый след. В таких случаях допускается использование искробезопасных заземляющих комплектов, сертифицированных по ATEX. Они включают экранированные кабели, антистатические зажимы и токораспределительные шины. Заземление всегда выполняется до начала любых механических или сварочных операций.

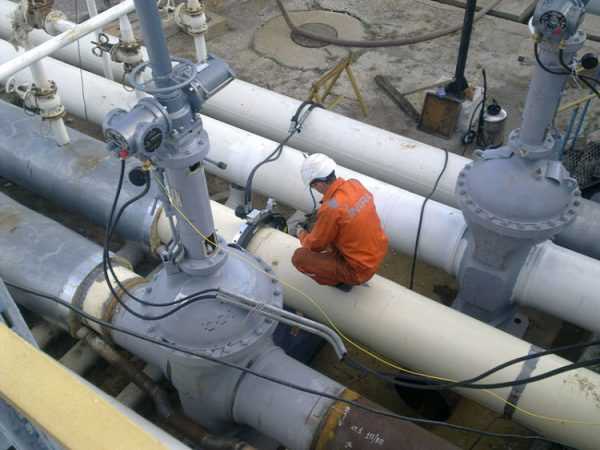

Зачем необходимо заземление при ремонте полиэтиленовых труб
Полиэтилен не проводит электрический ток, но при механической обработке или сварке на его поверхности могут накапливаться статические заряды. Это особенно критично при ремонте газопроводов, где воспламенение от искры может привести к взрыву. Заземление устраняет накопленный потенциал, снижая риск возникновения дуги или искры.
При использовании сварочного оборудования, например, экструзионных или муфтовых сварочных аппаратов, заземление защищает оператора от возможных наводок и токов утечки. Без надёжного заземления возрастает риск поражения электрическим током через элементы арматуры или металлические инструменты.
Кроме того, вблизи трубопроводов могут находиться другие коммуникации с металлическими оболочками. В случае короткого замыкания в электрической сети или пробоя изоляции, отсутствие заземления полиэтиленовой трубы может привести к наведению опасного потенциала на ней через соприкасающиеся элементы или влажный грунт.
Для устранения этих угроз обязательным является подключение временного заземления к зонам работы с помощью специальных контактных зажимов, проводников и вбитых в грунт электродов. Временное заземление выполняется медными, омедненными или оцинкованными жилами сечением не менее 16 мм², при этом контакт обеспечивается через металлические вставки или обмотку токопроводящей лентой вокруг трубы.
Какие материалы применяются для заземления полиэтиленовых труб
Для обеспечения заземления полиэтиленовых труб в процессе ремонта применяются проводящие материалы, способные эффективно отводить статическое электричество и предотвращать искрообразование. Основное требование к таким материалам – высокая электропроводность и устойчивость к коррозии в условиях влажной или агрессивной среды.
Наиболее распространённым решением является использование медных заземляющих проводников сечением не менее 6 мм². Медные жилы обеспечивают стабильный контакт с заземляющим контуром и минимальные потери при отвода заряда. При этом важно применять изолированные провода с устойчивой к ультрафиолету оболочкой, если соединение находится на открытом воздухе.
Для временного заземления применяют гибкие многожильные провода с зажимами типа «крокодил», выполненными из латуни или оцинкованной стали. Такие зажимы обеспечивают надёжный контакт с металлическими элементами ремонтной установки или с заземляющим стержнем, вбитым в грунт.
В условиях повышенной влажности и в грунтах с высоким сопротивлением дополнительно используются заземляющие электроды из оцинкованной стали диаметром от 16 мм. Их заглубляют в землю на глубину не менее 1,5 м для достижения стабильного сопротивления растеканию тока не выше 4 Ом.
Если работы ведутся на объектах, где невозможно использовать стационарное заземление, применяют переносные заземляющие устройства с угольными или графитовыми стержнями. Они обеспечивают временный, но эффективный отвод статического заряда с поверхности трубы или оборудования, контактирующего с ней.

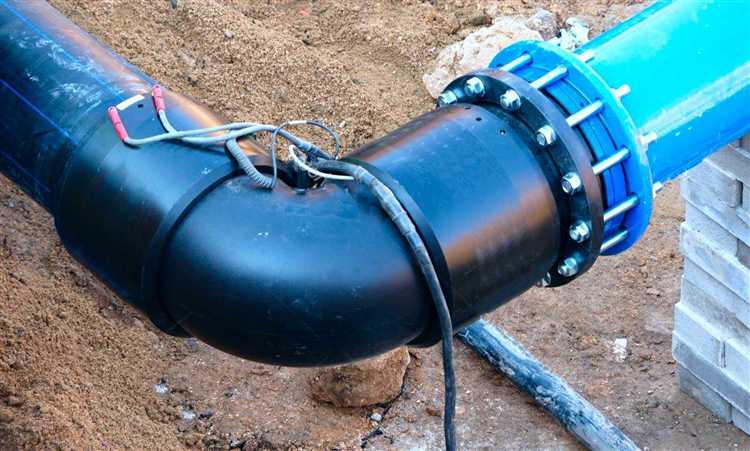

Использование заземляющих хомутов и их конструктивные особенности
Заземляющие хомуты применяются при ремонте полиэтиленовых труб для временного подключения к контуру заземления при сварочных или других технологических операциях. Их основная функция – обеспечить надёжный электрический контакт с поверхностью трубы, несмотря на диэлектрические свойства полиэтилена.
Хомуты изготавливаются из токопроводящих материалов, чаще всего из нержавеющей стали или латуни с антикоррозийным покрытием. Внутренняя часть конструкции снабжается контактными зубьями или иглами, проникающими сквозь верхний слой трубы и обеспечивающими стабильный контакт с металлическими элементами, такими как встроенные фитинги или арматура.
Для повышения эффективности заземления на некоторых моделях предусмотрены прижимные винты с эксцентриковым механизмом. Это позволяет точно регулировать силу прижатия и избежать повреждения трубопровода. Важно учитывать диаметр трубы – производители выпускают хомуты различных типоразмеров, от 20 до 160 мм, с адаптацией под конкретные условия эксплуатации.
Подключение к заземляющему проводу осуществляется через клеммную колодку или медную контактную площадку, размещённую на внешней стороне хомута. Для исключения нагрева и потери контакта при токовых нагрузках соединения должны быть максимально плотными и обработаны токопроводящей пастой.
Использовать хомуты без предварительной очистки участка трубы от загрязнений недопустимо – даже тонкий слой пыли или влаги значительно снижает надёжность заземления. После завершения работ хомуты подлежат обязательному демонтажу во избежание коррозии и остаточного напряжения на трубопроводе.
Порядок установки временного заземления на месте повреждения
Перед началом работ необходимо определить точное место повреждения полиэтиленовой трубы и обеспечить свободный доступ к нему. После вскрытия зоны дефекта следует убедиться в отсутствии давления в трубопроводе и наличии всех средств индивидуальной защиты у персонала.
Для временного заземления используют переносные заземляющие проводники с зажимами типа «крокодил» или винтовыми контактами. Проводники должны иметь сечение не менее 16 мм² и длину, позволяющую свободно подсоединиться к заземляющему контуру вне зоны проведения работ.
Первым этапом фиксируют заземляющий конец проводника на надежном заземлителе – контуре или стальной конструкции, соединённой с землёй. Место подключения зачищают до металлического блеска и обрабатывают токопроводящей пастой для снижения переходного сопротивления.
Затем второй конец проводника крепят к металлической арматуре или вставке в месте ремонта. Если металлические элементы отсутствуют, применяют заземляющий хомут с контактной накладкой, обеспечивающей электрическое соединение с внутренней токопроводящей оболочкой трубы, если таковая предусмотрена конструкцией.
После монтажа временного заземления проводят проверку сопротивления соединения с помощью мегаомметра. Показатель не должен превышать 4 Ом. При отклонении требуется повторное зачищение контактов или замена проводника.
Во время проведения сварочных, резательных или восстановительных работ заземление не снимается. Демонтаж временного заземления возможен только после полного завершения ремонтных мероприятий и проверки отсутствия остаточного напряжения на участке трубы.
Как организовать заземление в условиях ограниченного доступа
При ремонте полиэтиленовых труб в стеснённых условиях – например, в колодцах, узких траншеях или под перекрытиями – особенно важно правильно организовать заземление для предотвращения накопления статического электричества и исключения риска поражения электрическим током.
- Использование гибких заземляющих перемычек из многожильного медного провода с изоляцией ПВХ позволяет выполнять подключение в условиях ограниченного пространства. Сечение провода подбирается не менее 6 мм² при длине до 2 метров.
- Применяют заземляющие зажимы с пружинным механизмом и острыми контактными элементами, которые надёжно фиксируются на трубе, даже при затруднённом доступе. Такие зажимы можно закрепить одной рукой, что критично в условиях ограниченной подвижности.
- Перед началом работ проверяют сопротивление контура заземления (должно быть не более 4 Ом при временном заземлении). Для этого используют мегаомметр или прибор с функцией измерения заземления.
- Монтаж заземления выполняется до вскрытия трубы. Только после проверки цепи на непрерывность разрешается начинать ремонтные работы.
- Если отсутствует возможность подключения к грунтовому заземлению, допустимо использование временного заземляющего устройства с балластным сопротивлением, размещённого за пределами ограниченного пространства и соединённого через изолированный кабель.
Особое внимание уделяется надёжности всех соединений: контактные точки зачищаются от окислов, крепёж затягивается с усилием не менее 10 Н·м. После завершения ремонта заземление демонтируется в последнюю очередь, при полном отсутствии электромагнитной активности в рабочей зоне.

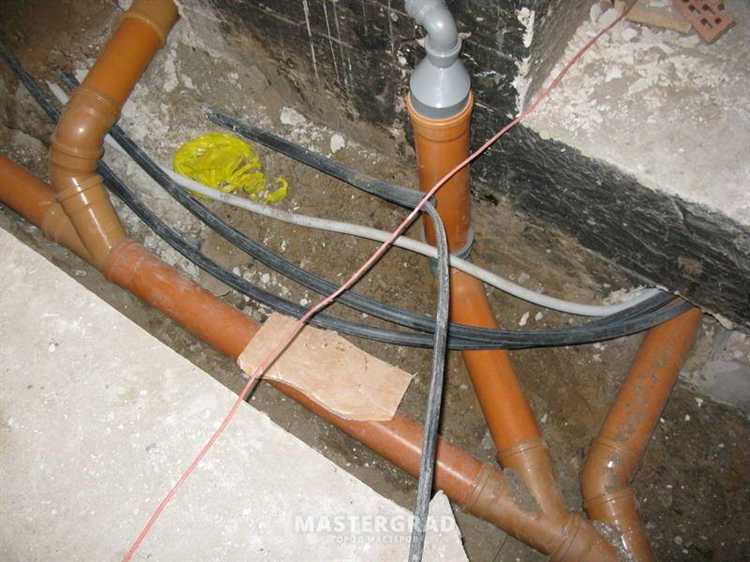

Требования ПБ и стандартов к заземлению при ремонте трубопроводов
Заземление полиэтиленовых труб при ремонте должно соответствовать требованиям правил безопасности (ПБ) и нормативных документов, таких как ПБ 12-529-03, ГОСТ Р 50571.5-94 и СП 31-110-2003. Основная задача – обеспечение надежного отвода статического и электрического потенциалов для предотвращения искрообразования и поражения персонала.
ПБ 12-529-03 предписывает обязательное заземление металлических элементов, контактирующих с полиэтиленовыми трубами, особенно при проведении сварочных и ремонтных работ. Заземляющие проводники должны иметь минимальное сопротивление не более 4 Ом, что контролируется специальными измерительными приборами.
ГОСТ Р 50571.5-94 требует применения заземляющих устройств с медными или оцинкованными проводниками сечением не менее 6 мм² для временных соединений и не менее 16 мм² для постоянных заземлителей. Соединения должны быть выполнены через специальные заземляющие хомуты, обеспечивающие надежный контакт с металлическими элементами трубопровода.
СП 31-110-2003 регламентирует порядок монтажа временных заземлений: место заземления выбирается с учетом минимального сопротивления и устойчивости к механическим повреждениям. Заземляющий проводник должен быть закреплен таким образом, чтобы исключить его случайное отсоединение во время ремонта.
В процессе ремонта запрещается использовать заземления с поврежденной изоляцией или сомнительной проводимостью. Рекомендуется выполнять измерения сопротивления заземления перед началом и после завершения ремонтных работ для контроля исправности системы.
В соответствии с требованиями ПБ, заземляющие устройства должны быть идентифицированы и обозначены, чтобы предотвратить случайное отключение. Ответственные лица обязаны вести журнал контроля заземления с указанием результатов измерений и даты проверки.
Вопрос-ответ:
Какие материалы используются для создания заземления полиэтиленовых труб при ремонте?
Для заземления полиэтиленовых труб применяются металлические заземляющие хомуты, выполненные из меди или нержавеющей стали, а также медные или алюминиевые проводники. Важным элементом являются специальные заземляющие кабели с надежным контактом, обеспечивающие электрическое соединение с системой заземления объекта. Иногда используются дополнительные контактные пасты для улучшения проводимости между поверхностями.
Как организовать надежное заземление на труднодоступных участках трубопровода из полиэтилена?
В условиях ограниченного доступа применяют компактные заземляющие хомуты с гибкими проводниками, которые можно закрепить без демонтажа трубопровода. При необходимости используют временные заземляющие устройства с быстросъемными соединениями. Важна тщательная очистка места контакта от загрязнений и оксидов для обеспечения минимального сопротивления в цепи заземления. В некоторых случаях прибегают к использованию переносных заземляющих электродов, устанавливаемых вблизи ремонтного участка.
Почему полиэтиленовые трубы требуют заземления в процессе ремонтных работ?
Полиэтилен — диэлектрик, не проводящий ток, но при ремонте могут появляться металлические элементы, а также возникать статические разряды, которые создают риск поражения электрическим током или повреждения оборудования. Заземление предотвращает накопление статического электричества и обеспечивает безопасность персонала. Кроме того, при работе с электроинструментом и сварочными аппаратами эффективное заземление минимизирует вероятность электрических пробоев и возгораний.
Какие требования к монтажу заземляющих хомутов на полиэтиленовых трубах?
Заземляющий хомут должен плотно прилегать к металлической части трубы, иметь устойчивое механическое крепление и обеспечивать надежный электрический контакт. Поверхность под хомутом обязательно очищается до металлического блеска от краски, окислов и загрязнений. Используются крепежные элементы, устойчивые к коррозии. После монтажа сопротивление заземления проверяется мультиметром или специальными приборами для подтверждения качества соединения.
Можно ли использовать обычные металлические провода для заземления полиэтиленовых труб?
Обычные металлические провода не всегда подходят, так как материалы должны быть стойкими к коррозии и обеспечивать долговременный контакт в условиях внешней среды. Чаще применяют провода из меди или алюминия с антикоррозионным покрытием. Кроме того, важна правильная изоляция и защищённость проводника от механических повреждений, особенно на участках с подвижными элементами или вибрацией.
Какими материалами выполняют заземление полиэтиленовых труб во время ремонтных работ?
Для создания заземления полиэтиленовых труб при ремонте используют специальные металлические заземляющие хомуты, изготовленные из меди или нержавеющей стали с высокой коррозионной стойкостью. Они обеспечивают надежный контакт с трубой и позволяют подсоединить заземляющий проводник. Также применяют проводники из меди с изоляцией или без, в зависимости от условий эксплуатации. В местах с повышенной влажностью используют дополнительные защитные покрытия и герметики для предотвращения коррозии и ухудшения контакта.
