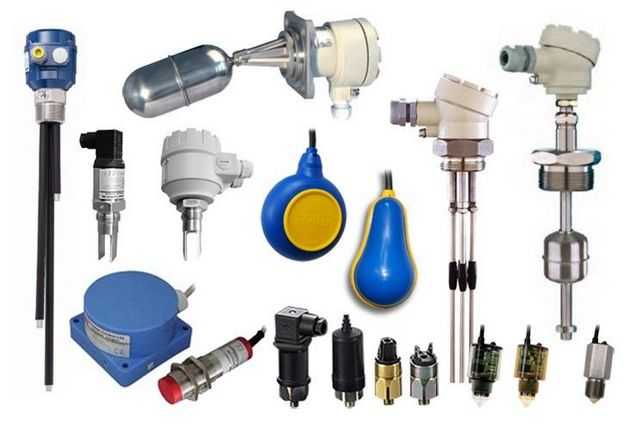

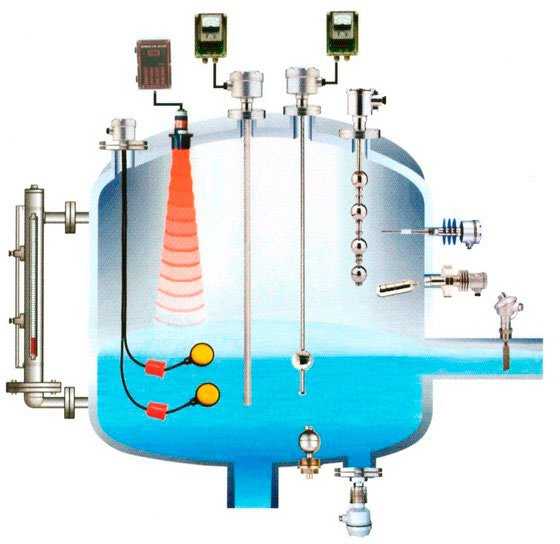

Что используется для контроля уровня воды

Контроль уровня воды – ключевая задача в водоснабжении, промышленности, энергетике, агросекторе и на объектах экологического мониторинга. От точности измерений зависит безопасность эксплуатации резервуаров, эффективность работы насосных станций, корректность дозирования в технологических линиях и своевременное предотвращение аварийных ситуаций. В зависимости от условий применения выбираются различные приборы: поплавковые, ультразвуковые, гидростатические, ёмкостные, радарные и оптические датчики.

Поплавковые системы просты в обслуживании и подходят для открытых резервуаров с низкой динамикой уровня. Они не требуют внешнего питания, но не обеспечивают высокой точности. Ультразвуковые уровнемеры эффективны в закрытых резервуарах с агрессивной средой, где требуется бесконтактное измерение. Диапазон действия таких приборов достигает 10–20 метров при точности порядка ±0,5% от полной шкалы.

Гидростатические датчики давления позволяют контролировать уровень воды по изменению давления на дне резервуара. Они требуют регулярной калибровки, но демонстрируют стабильность в условиях стабильной плотности жидкости. Ёмкостные сенсоры чувствительны к изменениям состава жидкости и загрязнению электродов, однако позволяют вести непрерывный мониторинг даже в узких трубопроводах и труднодоступных местах.

Радарные уровнемеры – оптимальный выбор для сложных условий: высокая температура, пар, пена или пульпа. Частота зондирующего сигнала (обычно 26 или 80 ГГц) подбирается с учётом помех и отражающей способности поверхности. Оптические сенсоры применимы при необходимости контроля предельных значений уровня, они не дают непрерывной шкалы, но обладают высокой скоростью отклика.

Выбор метода измерения должен опираться на параметры среды, геометрию резервуара, требуемую точность и скорость отклика. Универсального решения не существует – каждая задача требует адаптированного подхода, основанного на характеристиках прибора, условиях эксплуатации и возможностях системы управления.

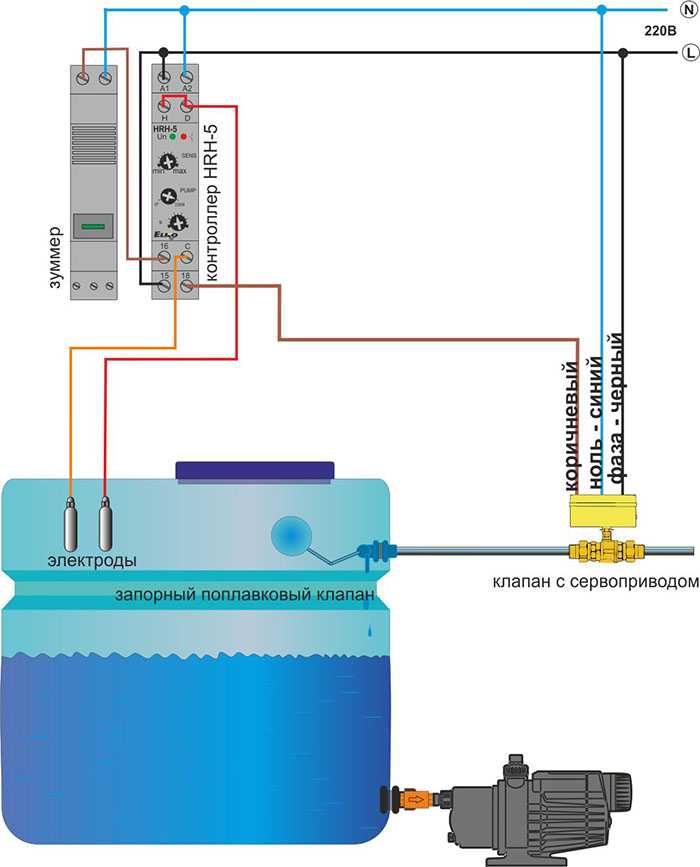

Поплавковые уровнемеры: принцип действия и области применения

Поплавковые уровнемеры относятся к механическим приборам прямого действия, в которых используется разница плотностей жидкости и твердого тела. Основной элемент конструкции – герметичный поплавок, связанный с измерительным механизмом через рычаг, трос или магнитную муфту. При изменении уровня воды поплавок перемещается вертикально, а преобразователь регистрирует это движение и передаёт информацию в виде аналогового или дискретного сигнала.

Точность измерений зависит от плотности контролируемой жидкости, скорости изменения уровня и конструкции привода. Простые модели не требуют питания и работают автономно. Более сложные варианты оснащаются датчиками положения и интерфейсами для подключения к системам автоматизации (Modbus, 4–20 мА).

Ключевые преимущества поплавковых уровнемеров:

• работоспособность в условиях отсутствия электропитания;
• высокая надёжность в резервуарах с низкой турбулентностью;
• возможность использования в открытых водоёмах, колодцах, резервуарах, канализационных системах;
• нечувствительность к пене и взвешенным частицам (в моделях с направляющей трубкой);
• простота обслуживания и ремонта в полевых условиях.

Области применения включают:

1. Водоснабжение и водоотведение – для контроля уровня воды в накопительных резервуарах, станциях второго подъема и колодцах.
2. Промышленность – в системах охлаждения, технологических ваннах, ёмкостях для химических растворов с известными характеристиками плотности.
3. Сельское хозяйство – в системах орошения, резервуарах для хранения дождевой воды, прудах и искусственных водоёмах.
4. Коммунальное хозяйство – в насосных станциях и резервуарах питьевой воды, особенно в районах с нестабильным электроснабжением.

Выбор модели зависит от условий эксплуатации: температуры, давления, агрессивности среды, необходимости дистанционного контроля. В замкнутых резервуарах с давлением применяются герметичные уровнемеры с магнитной муфтой, а в открытых – простые модели с тросом и шкалой.

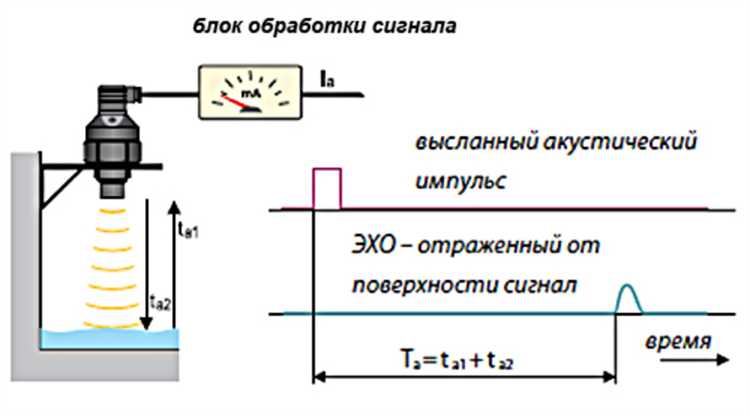

Ультразвуковые датчики уровня: преимущества при бесконтактном измерении

Ультразвуковые датчики уровня применяются для непрерывного контроля уровня воды в резервуарах, колодцах, открытых каналах и технологических емкостях. Принцип действия основан на измерении времени распространения звуковой волны в воздушной среде от датчика до поверхности жидкости и обратно. На основании этих данных вычисляется расстояние до поверхности и, следовательно, уровень жидкости.

Основное преимущество ультразвуковых датчиков – бесконтактный метод измерения. Отсутствие физического взаимодействия с измеряемой средой снижает риск загрязнения чувствительного элемента, исключает износ и обеспечивает устойчивость к агрессивным средам, таким как сточные воды, щелочи, морская вода.

Эти устройства работают стабильно при температуре от -20 до +70 °C и не зависят от свойств самой жидкости – плотности, электропроводности или прозрачности. Это делает их универсальными для объектов с нестабильным составом воды.

Современные модели поддерживают функции температурной компенсации, фильтрации помех и автоматической калибровки. Это значительно повышает точность измерений, особенно в условиях запыленности, конденсата или парообразования.

Рекомендуется использовать ультразвуковые датчики в системах мониторинга уровня в водохранилищах, насосных станциях, на предприятиях пищевой и химической промышленности, где важно исключить контакт с жидкостью. Также они эффективны для дистанционного контроля в труднодоступных местах, благодаря наличию интерфейсов Modbus, HART или 4–20 мА для подключения к системам автоматизации.

Минимальные требования к обслуживанию, высокая степень защиты корпуса (IP65 и выше) и устойчивость к вибрациям делают ультразвуковые уровнемеры экономически оправданным решением для долгосрочной эксплуатации.

Емкостные измерители уровня воды в закрытых резервуарах

Емкостные уровнемеры применяются для непрерывного контроля уровня воды в герметичных резервуарах, где невозможен визуальный осмотр или прямой доступ. Принцип действия основан на изменении электрической емкости между двумя электродами по мере изменения уровня жидкости. Вода как диэлектрик меняет свою толщину между электродами, влияя на результирующую емкость.

Для закрытых резервуаров предпочтительно использовать зондовые датчики с герметичным кабельным вводом и изоляцией, устойчивой к конденсату и температурным перепадам. Рекомендуется выбирать устройства с температурным диапазоном не ниже −40…+85 °C и защитой корпуса не ниже IP67.

При монтаже важно учитывать расположение электродов: они не должны касаться стенок резервуара и металлических конструкций, чтобы избежать паразитных емкостей. Корректная работа измерителя требует калибровки с учетом диэлектрической проницаемости конкретной жидкости. Для воды ε составляет в среднем 80, но этот параметр зависит от температуры и чистоты среды.

Емкостные уровнемеры подходят для резервуаров с избыточным давлением или агрессивной атмосферой, где другие методы – например, ультразвук или поплавковые системы – теряют эффективность. Однако необходимо предусмотреть заземление и экранирование сигнальных линий, чтобы исключить влияние внешних электромагнитных помех.

Для повышения точности рекомендуется использовать цифровые уровнемеры с функцией температурной компенсации и автоматической коррекцией базовой емкости. Это позволяет использовать их не только для сигнализации, но и в системах автоматизированного управления водоснабжением и дозированием.

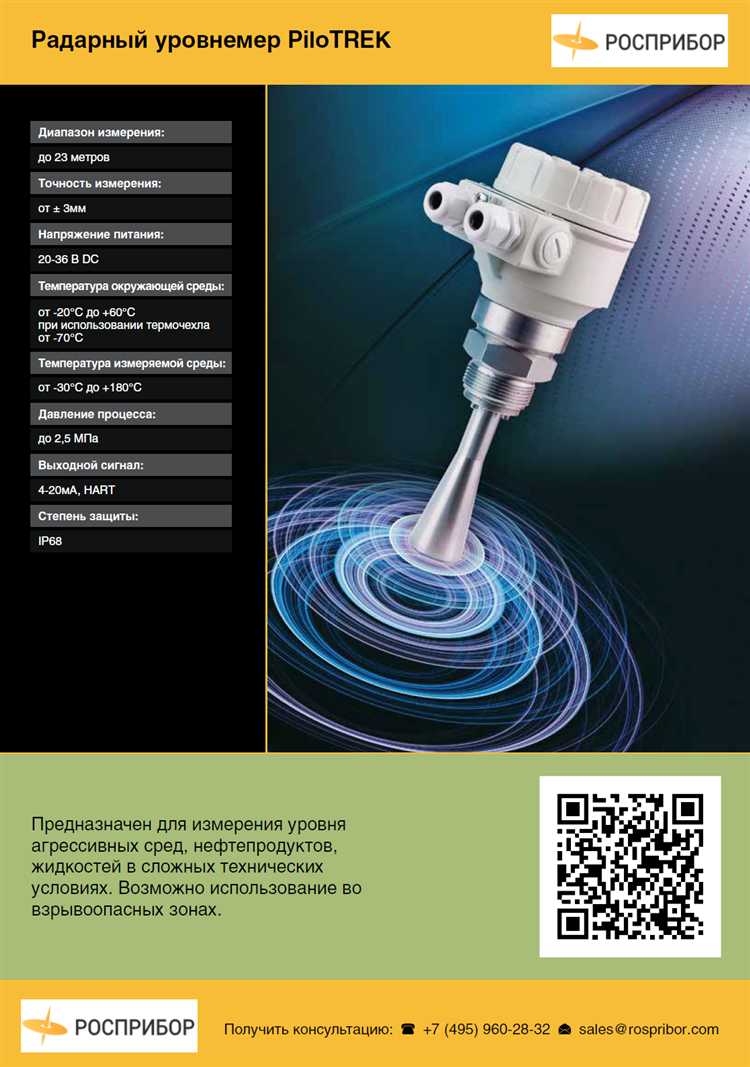

Применение радарных уровнемеров в промышленных условиях

Радарные уровнемеры применяются для измерения уровня воды в резервуарах с агрессивными средами, при высоком давлении, температуре и наличии пара. Их работа основана на принципе измерения времени прохождения радиоволны от антенны к поверхности жидкости и обратно. Это позволяет получать точные данные вне зависимости от плотности среды или её диэлектрических свойств.

В химической промышленности радарные уровнемеры устанавливаются на емкости с реактивными растворами, где контактные методы невозможны. Герметичные антенны из PTFE или фторопласта устойчивы к кислотам и щелочам. Благодаря узкой диаграмме направленности импульса исключаются ложные срабатывания при наличии внутренних конструкций в резервуаре.

На предприятиях водоснабжения и канализации радарные уровнемеры используются для контроля уровня воды в резервуарах питьевой воды, сточных вод и на насосных станциях. Устройства с частотой 80 ГГц обеспечивают высокое разрешение и стабильность показаний даже при наличии пены и конденсата на стенках.

В нефтеперерабатывающей отрасли радарные уровнемеры позволяют контролировать уровень в резервуарах с нефтепродуктами, включая битум и мазут. Используются модели с специальными взрывозащищенными корпусами (Ex d/ia) и с возможностью интеграции в системы автоматизированного управления технологическими процессами по протоколам HART, Profibus или Modbus.

Для точной настройки в сложных условиях рекомендуется использовать радарные уровнемеры с функцией подавления ложных сигналов и адаптивной фильтрацией отражений. При монтаже важно учитывать геометрию емкости, угол наклона поверхности жидкости и зону «мертвой зоны» вблизи антенны, чтобы исключить ошибки измерения.

Методы визуального контроля уровня: смотровые стекла и индикаторы

Смотровые стекла применяются для непосредственного наблюдения за уровнем воды в резервуарах, бойлерах и технологических емкостях. Они представляют собой прозрачные трубки или панели, установленные вдоль стенки сосуда, через которые оператор может оценить фактический уровень жидкости. Наиболее часто используются боросиликатные стекла, устойчивые к температурным колебаниям и давлению до 25 бар.

Для сосудов с агрессивной средой применяются стекла с дополнительной защитной прокладкой из фторопласта или кварца. При выборе конструкции необходимо учитывать высоту установки, давление в емкости и требуемую точность визуализации. В зонах с плохой освещённостью дополнительно устанавливают световые направляющие или светодиодную подсветку по краям стекла.

Индикаторы уровня, основанные на принципе контрастного отображения, включают магнитные индикаторы и механические флажковые системы. Магнитные индикаторы используют поплавок с постоянным магнитом, движущийся внутри трубки, снаружи которой закреплены контрастные ролики или пластины. Их поворот отражает текущий уровень воды с высокой наглядностью. Такие устройства применимы при температуре до +250 °C и давлении до 40 бар.

Флажковые индикаторы целесообразно использовать в открытых и атмосферных системах, где нет жестких требований к герметичности. Они обеспечивают стабильную работу в условиях вибрации и загрязнений. Однако для точного отслеживания уровня на больших высотах (>1,5 м) предпочтительнее использовать электронно-визуальные индикаторы с цифровым дублированием данных.

Рекомендация: для резервуаров, подлежащих визуальному контролю персоналом, целесообразно применять смотровые стекла с ограничителями давления и двойным уплотнением, а при невозможности прямого наблюдения – использовать дистанционные магнитные индикаторы с оптической шкалой.

Контроль уровня воды с помощью давления: гидростатические датчики

Гидростатические датчики уровня основываются на измерении давления столба воды, создаваемого высотой жидкости над датчиком. Давление пропорционально высоте водяного столба и плотности жидкости согласно формуле P = ρgh, где ρ – плотность воды, g – ускорение свободного падения, h – уровень жидкости.

Датчики обычно устанавливаются на дне резервуара или скважины, где фиксируют абсолютное или избыточное давление. Для исключения влияния атмосферного давления применяют дифференциальные датчики, сравнивающие давление воды и атмосферное давление через вентиляционную трубку.

Гидростатические сенсоры с пьезорезистивными или емкостными элементами обеспечивают точность измерений от 0,1 до 1 мм уровня воды. Диапазон измерений варьируется от нескольких сантиметров до десятков метров, что позволяет применять их в системах водоснабжения, гидротехнических сооружениях, колодцах и промышленных емкостях.

При выборе гидростатического датчика важно учитывать характеристики среды: наличие взвешенных частиц, агрессивность среды, температуру и вибрации. Для агрессивных жидкостей применяют датчики с защитными мембранами из нержавеющей стали или титана. Температурная компенсация встроена для поддержания стабильности показаний в диапазоне от -20 до +80 °C.

Технические рекомендации включают регулярную проверку мембраны и очистку от загрязнений, чтобы избежать ошибок измерения из-за накопления отложений. Монтаж должен предусматривать защиту от механических повреждений и возможность доступа для обслуживания без полного слива резервуара.

Гидростатические датчики легко интегрируются с системами автоматизации через выходные сигналы 4-20 мА, RS-485 или цифровые протоколы, что обеспечивает дистанционный мониторинг и управление уровнем воды.

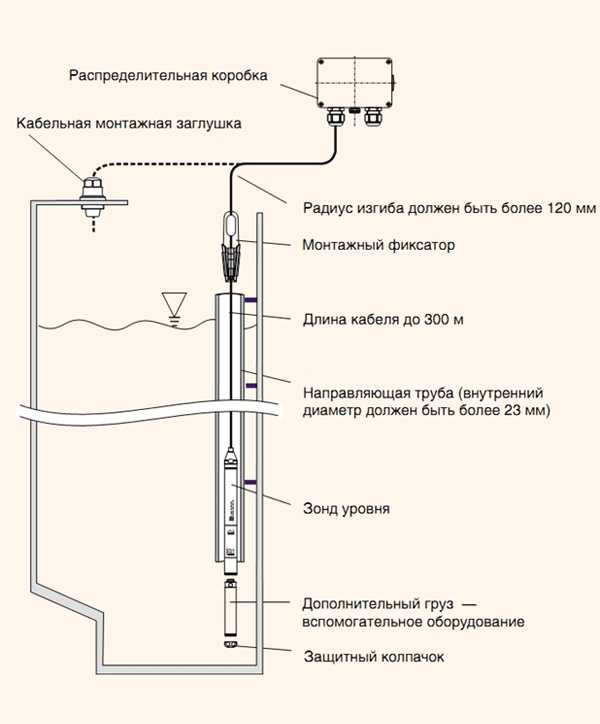

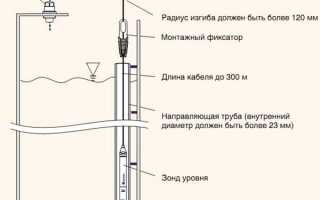

Погружные зондовые уровнемеры для глубоких водоемов

Погружные зондовые уровнемеры основаны на измерении гидростатического давления, создаваемого столбом воды над датчиком. Эти приборы применяются для контроля уровня в глубоких скважинах, водоемах и резервуарах с глубиной до нескольких сотен метров.

Датчик обычно представляет собой герметичный корпус с пьезоэлектрическим или пьезорезистивным преобразователем давления, соединённый с кабелем передачи данных. Калибровка уровнемера проводится с учётом плотности и температуры воды для обеспечения точности измерений.

Особенностью погружных зондов является высокая устойчивость к коррозии и механическим воздействиям, что достигается применением нержавеющей стали, титана или специальных полимерных покрытий. Кабель для передачи сигнала должен иметь достаточную прочность и гибкость для работы на большой глубине и в агрессивных средах.

Технические характеристики типичных зондовых уровнемеров:

Рекомендации по установке включают фиксацию зонда в точке, обеспечивающей минимальное влияние волн и турбулентности, а также защиту кабеля от механических повреждений и перегибов. Для предотвращения накопления отложений на сенсоре рекомендуется регулярная очистка и использование антифouling- покрытий.

Для интеграции в системы мониторинга уровня воды рекомендуются уровнемеры с цифровыми интерфейсами и возможностью дистанционной калибровки. Это повышает надёжность и снижает затраты на техническое обслуживание в труднодоступных местах.

Системы автоматизированного мониторинга уровня воды на объектах ЖКХ

Автоматизированные системы контроля уровня воды в ЖКХ обеспечивают непрерывный сбор данных и оперативное управление технологическими процессами. Основные компоненты таких систем включают датчики уровня, передающие устройства, контроллеры и программное обеспечение для обработки информации.

Для измерения уровня воды чаще применяются гидростатические и ультразвуковые датчики, адаптированные под условия коммунальных объектов – колодцев, резервуаров и насосных станций. Гидростатические датчики устанавливаются погружным способом и обеспечивают точность измерения до 0,5% от диапазона. Ультразвуковые приборы позволяют контролировать уровень бесконтактно, что снижает риск коррозии и выхода из строя.

Передача данных организуется через беспроводные сети (LoRaWAN, NB-IoT) или по проводным интерфейсам (Modbus, RS-485). Выбор зависит от инфраструктуры объекта и требований к надежности связи. Рекомендуется использовать системы с резервированием каналов передачи для предотвращения потери данных.

Программное обеспечение выполняет сбор, хранение и визуализацию данных, а также формирует автоматические уведомления при выходе уровня воды за заданные пределы. Важным элементом является интеграция с системами диспетчеризации и управления (SCADA), что позволяет оперативно реагировать на аварийные ситуации и оптимизировать расход воды.

• Регулярное калибрование датчиков обеспечивает стабильность и точность измерений.
• Резервное питание и защита от перенапряжений повышают надежность системы.
• Использование аналитических алгоритмов помогает прогнозировать изменения уровня и предотвращать аварии.

Автоматизированный мониторинг уровня воды способствует снижению аварийности, оптимизации расходов и повышению эффективности эксплуатации инженерных сетей ЖКХ.

Вопрос-ответ:

Какие виды датчиков чаще всего применяются для измерения уровня воды в промышленных резервуарах?

Для контроля уровня воды в промышленных резервуарах применяют гидростатические датчики, ультразвуковые уровнемеры и емкостные сенсоры. Гидростатические датчики определяют уровень по давлению столба жидкости и подходят для больших глубин. Ультразвуковые уровнемеры измеряют расстояние до поверхности воды без контакта с жидкостью, что полезно при агрессивных средах. Емкостные датчики реагируют на изменение диэлектрической проницаемости и хорошо работают в закрытых емкостях с разными жидкостями.

Как влияет температура воды на точность измерения уровнемерами?

Температура воды может влиять на характеристики датчиков, особенно на емкостные и гидростатические. Например, изменение температуры меняет плотность жидкости и давление столба воды, что влияет на показания гидростатических сенсоров. Ультразвуковые уровнемеры могут испытывать небольшие искажения из-за изменения скорости звука в зависимости от температуры. Чтобы снизить влияние, часто применяют температурную компенсацию в программном обеспечении или используют датчики с встроенной температурной коррекцией.

В каких случаях целесообразно использовать бесконтактные методы контроля уровня воды?

Бесконтактные методы контроля, такие как ультразвуковые и радарные уровнемеры, применяют при наличии агрессивных, загрязнённых или токсичных жидкостей, когда установка погружных датчиков затруднена или опасна. Также они эффективны в резервуарах с высокими требованиями к санитарии, например, в пищевой или фармацевтической промышленности. Их преимущество — отсутствие износа и минимальное техническое обслуживание, так как сенсор не контактирует с жидкостью.

Какие параметры важно учитывать при выборе прибора для контроля уровня воды в системах ЖКХ?

При выборе прибора для ЖКХ учитывают диапазон измеряемых уровней, тип жидкости (чистая, загрязнённая, агрессивная), условия эксплуатации (температура, давление), требования к точности и частоте обновления данных. Важна совместимость с существующими системами автоматизации и удобство монтажа. Также учитывают наличие защиты от коррозии и пыли, возможность дистанционного контроля и интеграции с системами оповещения о авариях.

Какие основные недостатки имеют поплавковые уровнемеры и как их можно минимизировать?

Поплавковые уровнемеры подвержены механическим повреждениям и засорению, особенно при наличии взвешенных частиц или биологических отложений в воде. Они требуют регулярного технического обслуживания и очистки. Для минимизации недостатков используют устройства с защитными кожухами, антикоррозийным покрытием и системой самоочистки. В некоторых случаях комбинируют поплавковые уровнемеры с другими методами измерения для повышения надежности контроля.
