Газлифт представляет собой пневматический механизм, встроенный в кронштейн, обеспечивающий плавное перемещение и фиксацию мониторов, телевизоров или других устройств в нужном положении. Основу конструкции составляет цилиндр, заполненный инертным газом (чаще всего азотом) под высоким давлением, а также поршень с штоком. При изменении положения нагрузки газ в цилиндре сжимается или расширяется, создавая сопротивление, которое стабилизирует движение.
Такие кронштейны позволяют точно регулировать высоту и угол наклона устройства без применения усилий и без необходимости фиксировать его вручную. Это особенно важно при работе с несколькими мониторами, в зонах с высокой плотностью техники, а также в медицинских и промышленных системах, где важно поддержание точного положения оборудования.
Оптимальное давление газа подбирается под вес устройства, обычно с расчётом от 2 до 10 кг. При превышении допустимой нагрузки газлифт теряет эффективность: поршень не удерживает позицию, и конструкция начинает самопроизвольно опускаться. В таких случаях необходима регулировка преднатяга или замена на модель с большим рабочим диапазоном.
Ресурс работы газлифта напрямую зависит от качества герметизации цилиндра, частоты циклов перемещения и условий эксплуатации. Средний срок службы – от 30 000 до 50 000 циклов, что при умеренной нагрузке эквивалентно нескольким годам ежедневного использования. При возникновении утечки газа или затруднённого хода механизма рекомендуется проверить целостность уплотнительных колец и отсутствие коррозии на штоке.
Как устроен газлифт внутри кронштейна
Газлифт в кронштейне представляет собой герметичную цилиндрическую конструкцию, внутри которой находится сжатый газ – чаще всего азот. Газ обеспечивает устойчивое давление на поршень, за счёт чего создаётся усилие, необходимое для балансировки и перемещения нагрузки.
Основные элементы конструкции газлифта:
- Цилиндр – корпус из стали или алюминия, рассчитанный на высокое внутреннее давление. Внутренняя поверхность тщательно отполирована для снижения трения.
- Поршень – подвижный элемент с уплотнительным кольцом. При перемещении он изменяет объём газовой камеры, регулируя силу возврата.
- Шток – стальная направляющая, связанная с подвижной частью кронштейна. Он передаёт усилие от газа к кронштейну.
- Уплотнения – пр
За счёт чего газлифт удерживает нагрузку
Газлифт удерживает нагрузку за счёт давления газа внутри цилиндра, сжатого до высокого значения – обычно от 20 до 200 бар. Внутри корпуса находится поршень с уплотнительным кольцом, который перемещается под действием разницы давлений. Когда нагрузка пытается сжать шток, давление газа внутри цилиндра создаёт сопротивление, компенсируя внешнюю силу.
Основной удерживающий элемент – азот или инертный газ, находящийся под давлением. Благодаря его сжимаемости и стабильности при температурных колебаниях обеспечивается равномерная работа и предсказуемое сопротивление. Жидкость внутри газлифта используется для демпфирования, но основную роль играет именно газовое давление.
Для точного удержания нагрузки газлифт должен быть правильно подобран по усилию. Значение силы указывается в ньютонах и маркируется на корпусе. Например, газлифт с усилием 600 N способен уравновесить нагрузку около 60 кг с учётом длины рычага. Неправильно подобранное усилие приведёт к проваливанию конструкции или невозможности её закрытия.
Конструктивная герметичность цилиндра критична: даже минимальная утечка газа снижает давление и делает удержание невозможным. Поэтому в качественных изделиях используются тефлоновые или резиновые уплотнения с малым коэффициентом трения и высокой стойкостью к износу.

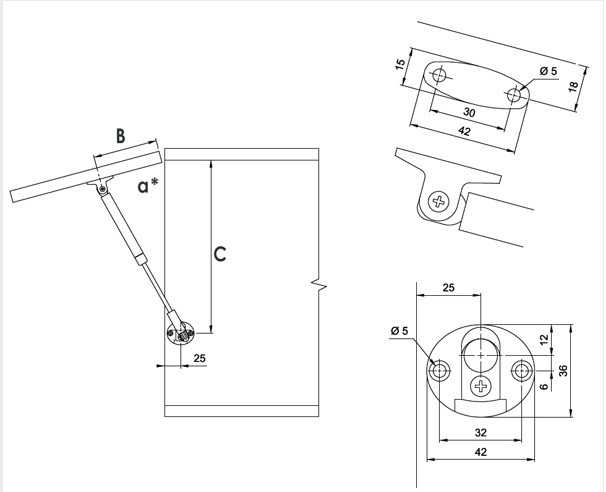

Механизм регулировки высоты с газлифтом
Газлифт в кронштейне служит для вертикального перемещения закрепленного оборудования за счёт энергии сжатого газа. Основной компонент – цилиндр с поршнем, в котором находится инертный газ под давлением до 150 бар. При открытии клапана происходит перераспределение давления, что позволяет перемещать нагрузку вверх или вниз без резких скачков.
Высота регулируется вручную с помощью клавиши или рычага, связанного с управляющим штоком. В момент нажатия поршень получает свободу движения. Если отпустить кнопку, система блокирует положение. При грамотно подобранном усилии газлифта (от 400 до 1200 Н в зависимости от веса и длины плеча конструкции), движение происходит плавно без необходимости в дополнительной фиксации.
Ресурс работы составляет в среднем 40 000 циклов, что эквивалентно более 10 годам при умеренной эксплуатации. Для стабильной работы газлифт должен быть установлен строго вертикально. Допустимое отклонение от оси – не более 5°. При превышении этого значения снижается герметичность и растёт износ уплотнителей.
Газлифт должен соответствовать не только весу оборудования, но и динамическим нагрузкам, возникающим при частых перестановках. Для мониторов с диагональю 27–34 дюйма оптимальна сила от 700 до 900 Н с ходом 120–150 мм. Это обеспечит достаточный диапазон регулировки без снижения устойчивости всей конструкции.

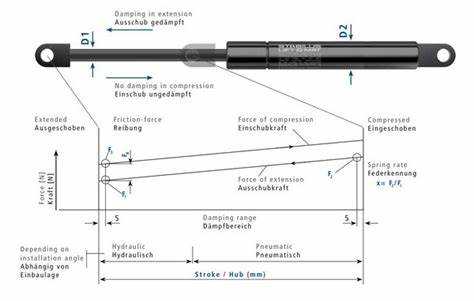

От чего зависит плавность хода газлифта
Другим важным аспектом является качество поверхности штока и направляющей втулки. Неровности или повреждения на поверхности штока приводят к увеличению трения, что делает ход более жестким и нестабильным. Для нормальной работы рекомендуется использовать штоки с высокой точностью обработки (шероховатость не выше 0,2 мкм).
Еще один фактор – тип и вязкость масла, используемого в газлифтном механизме. Масло выполняет роль демпфера, замедляя движение и обеспечивая плавность хода. Вязкость масла должна быть оптимальной: при слишком густом масле ход становится замедленным, при недостаточной вязкости – быстрым и резким. Рекомендуемая вязкость масла для большинства моделей – 20-30 сСт при температуре 40°C.
Температурные колебания также влияют на работу газлифта. При низких температурах масло загустевает, создавая дополнительное сопротивление движению. Высокая температура, наоборот, снижает вязкость, что может привести к излишне быстрым и резким движениям. Для поддержания плавности работы важно, чтобы температурный режим газлифта находился в пределах +5 до +40°C.
Немаловажную роль в плавности хода играет дроссель, который регулирует скорость потока газа. Если дроссель работает неправильно, газлифт может работать с рывками или нерегулярно. Для достижения оптимальной плавности движения рекомендуется использовать дроссель с возможностью регулировки, что позволяет настроить скорость работы механизма под конкретные условия эксплуатации.
Наконец, герметичность газлифта критична для его стабильной работы. Уплотнительные кольца, выполненные из фторкаучука или полиуретана, должны обеспечивать долгосрочную герметичность, иначе потеря давления снизит эффективность работы и плавность хода. Регулярная проверка герметичности помогает избежать проблем с работой устройства.
Чем отличается газлифт от пружинного механизма
Газлифт работает за счёт сжатого газа внутри цилиндра, создающего плавное и регулируемое усилие. В кронштейнах это позволяет легко поднимать и фиксировать предметы с точной амортизацией, без резких движений.
Пружинный механизм основан на упругой деформации металлической пружины, которая обеспечивает возвратную силу. Его ход чаще короче, а усилие менее плавное, что создаёт рывки при перемещении и быстрее приводит к усталости материала.
Газлифт требует герметичности и обычно служит дольше, поскольку газ не подвержен усталости, в отличие от металла пружины, который со временем теряет упругость. Кроме того, газлифт проще регулировать по усилию, меняя давление внутри цилиндра, что невозможно в пружинных системах без замены самой пружины.
В условиях высокой частоты использования и необходимости точной фиксации газлифт предпочтительнее. Пружинные механизмы целесообразны при простых задачах с ограниченным числом циклов и меньшими требованиями к плавности хода.
Итог: Газлифт обеспечивает стабильность, плавность и долговечность, пружина – дешевизну и простоту конструкции, но с ограниченным ресурсом и меньшим комфортом при эксплуатации.
Что происходит при износе газлифта в кронштейне
Газлифт теряет герметичность, из-за чего давление внутри цилиндра падает. Это ведёт к снижению силы, необходимой для удержания или плавного перемещения нагрузки.
Основные признаки износа:
- Плавное опускание или отсутствие фиксации в заданном положении.
- Появление посторонних звуков – щелчков или шипения.
- Затруднённое движение или рывки при регулировке положения.
При износе внутренних уплотнителей возрастает утечка газа и масла, что снижает амортизирующие свойства и увеличивает износ механических частей кронштейна.
Рекомендации по диагностике и обслуживанию:
- Проверить давление внутри газлифта с помощью манометра специализированного типа.
- Осмотреть места крепления на наличие люфтов и деформаций.
- При ухудшении характеристик заменить газлифт, так как ремонт уплотнителей обычно неэффективен.
- Использовать газлифты с соответствующими техническими характеристиками по нагрузке и ходу штока, чтобы избежать преждевременного износа.
Эксплуатация газлифта при износе может привести к повреждению кронштейна и снижению безопасности конструкции.

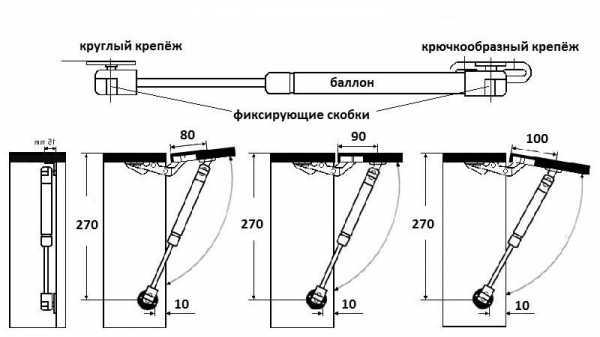

Можно ли отрегулировать силу газлифта вручную
Регулировка силы газлифта напрямую зависит от конструкции устройства. В стандартных газлифтах, используемых в кронштейнах, давление внутри цилиндра фиксировано и не предназначено для самостоятельной настройки пользователем.
Некоторые модели оборудованы винтом регулировки или специальным клапаном, позволяющим изменять давление газа внутри амортизатора. Для этого требуется тонкая настройка с помощью отвертки или ключа, чаще всего при снятом кронштейне. Однако такие варианты встречаются редко и требуют аккуратности, так как чрезмерное изменение давления может привести к выходу из строя газлифта.
Если регулировка предусмотрена, производители обычно указывают максимально допустимый диапазон давления и рекомендуют использовать манометр для контроля. Без таких данных попытки самостоятельной регулировки могут сократить срок службы устройства и повредить механизм.
В большинстве случаев для изменения силы газлифта применяют замену на модель с другим номинальным давлением, подобранным под требуемую нагрузку. Это более надежный и безопасный способ получить нужное усилие амортизации.
При выборе газлифта учитывайте вес и габариты объекта, который будет удерживаться. Вручную менять давление без специального оборудования нецелесообразно и неэффективно.
На что обратить внимание при выборе кронштейна с газлифтом
Первым критерием служит максимально допустимая нагрузка газлифта и кронштейна. Обычно для офисных кресел и мебельных фасадов выбирают газлифты с грузоподъёмностью от 80 до 150 кг. Превышение этой нагрузки ведёт к быстрому износу и потере плавности хода.
Длина штока газлифта определяет диапазон регулировки высоты. Для рабочих столов рекомендуют газлифты с ходом не менее 120 мм, что обеспечивает комфортный диапазон положения. Для мебели с ограниченным пространством подойдёт шток длиной от 80 мм.
Материал корпуса влияет на долговечность. Стальные корпуса с антикоррозийным покрытием выдерживают нагрузки дольше и сохраняют стабильность работы при температурных колебаниях.
Обратите внимание на тип газового наполнителя: азот обеспечивает более равномерное и тихое движение по сравнению с обычным воздухом. Газлифты с азотным наполнением устойчивы к перепадам давления и служат дольше.
Кронштейн должен иметь надёжную систему крепления к поверхности. Для монтажа на древесину предпочтительны саморезы с широкими головками, для металла – болтовые соединения с фиксаторами. Наличие резьбовых втулок увеличит устойчивость конструкции.
Проверьте совместимость кронштейна с выбранным газлифтом по посадочному диаметру и способу фиксации штока. Разные производители используют уникальные крепления, несовместимость приведёт к ненадёжной работе и быстрому выходу из строя.
Изучите отзывы и рекомендации по эксплуатации конкретных моделей. Наиболее надёжные устройства имеют сертификаты качества и гарантии от 2 лет и выше.
Вопрос-ответ:
Что такое газлифт в кронштейне и для чего он используется?
Газлифт в кронштейне — это устройство, которое помогает плавно и легко регулировать положение деталей мебели или оборудования. В кронштейне он обычно устанавливается для поддержки и амортизации движения, например, дверей шкафов или крышек. За счёт внутреннего давления газа газлифт обеспечивает мягкое открывание и закрывание, снижая нагрузку на крепления и увеличивая срок службы конструкции.
Как работает газлифт, установленный в кронштейне?
Принцип работы газлифта основан на сжатом газе внутри цилиндра. Когда к газлифту прикладывается усилие, газ внутри сжимается и создаёт сопротивление. Это сопротивление контролирует движение, делая его плавным и замедленным. В кронштейне газлифт фиксируется так, чтобы компенсировать вес подвижной части, помогая ей двигаться без резких рывков и обеспечивая удобство в эксплуатации.
Какие преимущества газлифта в кронштейне по сравнению с обычными пружинами?
Газлифт отличается более плавной работой и меньшим износом благодаря отсутствию механического трения, характерного для пружин. В кронштейне газлифт позволяет точнее регулировать усилие и скорость движения, что повышает комфорт при использовании мебели или техники. Кроме того, газлифт менее подвержен коррозии и может выдерживать большие нагрузки, чем традиционные пружины.
Можно ли самостоятельно заменить газлифт в кронштейне и как это сделать правильно?
Заменить газлифт в кронштейне можно своими руками, но важно соблюдать определённую последовательность действий. Сначала нужно аккуратно снять старый газлифт, убедившись, что нагрузка на кронштейн отсутствует, чтобы избежать травм и повреждений. Затем устанавливают новый газлифт, проверяя, что он подходит по размеру и усилию. После монтажа проверяют плавность движения и надежность крепления. При работе стоит использовать подходящие инструменты и избегать резких ударов.
Какие факторы влияют на срок службы газлифта в кронштейне?
На долговечность газлифта влияют качество материала, условия эксплуатации и правильность монтажа. Если устройство подвергается частым сильным нагрузкам или экстремальным температурам, газ внутри может со временем потерять давление. Важно также не допускать загрязнений и механических повреждений корпуса. Регулярное обслуживание и своевременная замена изношенных деталей помогут продлить срок службы газлифта в кронштейне.
Как устроен газлифт в кронштейне и из каких основных частей он состоит?
Газлифт в кронштейне представляет собой устройство, в котором сжатый газ помещён в цилиндр с поршнем. Основные компоненты — это металлический корпус, газовый баллон с инертным газом (чаще всего азотом), поршень с клапаном и шток, соединённый с кронштейном. При изменении положения кронштейна давление газа внутри цилиндра меняется, что позволяет плавно регулировать движение или фиксировать положение конструкции. Такая конструкция помогает компенсировать вес и облегчает регулировку угла наклона или высоты.
