Что такое генератор в электротехнике

Генератор – это электротехническое устройство, преобразующее механическую энергию вращения в электрическую энергию за счёт электромагнитной индукции. Основу конструкции составляет якорь, вращающийся в магнитном поле, создаваемом либо постоянными магнитами, либо электромагнитами. Движение проводника в магнитном поле индуцирует в нём ЭДС, благодаря чему возникает ток. Тип генерируемого тока зависит от конструкции – постоянный или переменный.

В промышленных условиях наибольшее распространение получили синхронные и асинхронные генераторы переменного тока. Синхронные машины используются на электростанциях, где требуется стабильная частота и напряжение. Их ротор вращается с постоянной скоростью, синхронной с частотой сети (например, 50 Гц для Европы), а возбуждение обеспечивается током, подаваемым через контактные кольца. Асинхронные генераторы, в свою очередь, применяются в ветроэнергетике и автономных системах, где важна простота конструкции и невысокая стоимость.

Для надёжной работы генератора требуется соблюдение ряда параметров: постоянство скорости вращения, устойчивость магнитного поля и минимизация реактивных потерь. Нарушение этих условий приводит к нестабильному напряжению и колебаниям частоты, что критично для питаемых устройств. Поэтому при проектировании генераторных установок необходимо учитывать нагрузочную характеристику, тип возбуждения, условия охлаждения и требования к фильтрации гармоник.

Выбор генератора определяется как типом потребителей, так и условиями эксплуатации. Для резервного питания в быту достаточно бензинового или дизельного генератора мощностью 2–5 кВт с ручным запуском. В системах бесперебойного питания критической инфраструктуры применяются трёхфазные генераторы с АВР и синхронизацией с сетью. В электроэнергетике используют установки мощностью от десятков мегаватт с турбинами, работающими на паре, газе или воде.

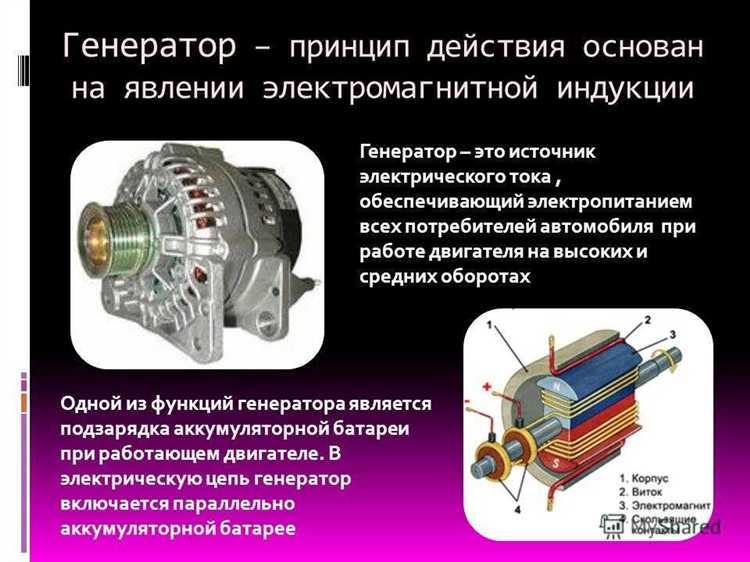

Как преобразуется механическая энергия в электрическую в генераторе

Преобразование механической энергии в электрическую в генераторе основано на явлении электромагнитной индукции, открытом Майклом Фарадеем. Суть процесса заключается в создании переменного магнитного потока, пронизывающего проводник, в результате чего в нём возникает электродвижущая сила (ЭДС).

В конструкции генератора ключевыми элементами являются ротор (вращающаяся часть) и статор (неподвижная часть). На роторе размещаются электромагниты или постоянные магниты, формирующие магнитное поле. При вращении ротора, вызванном внешним механическим источником (например, турбиной или двигателем внутреннего сгорания), магнитное поле пересекает обмотки статора, создавая в них индуцированное напряжение.

Скорость вращения ротора и конфигурация магнитного поля напрямую влияют на величину и частоту индуцируемого тока. Для поддержания стабильной частоты переменного тока в промышленных генераторах используется синхронизация скорости вращения ротора с частотой сети – например, 1500 об/мин для частоты 50 Гц в четырёхполюсных генераторах.

Для увеличения КПД важно минимизировать потери на вихревые токи, намагничивание и нагрев. Это достигается использованием многослойных сердечников из электротехнической стали, прецизионной балансировкой ротора и точным расчетом числа витков в обмотках.

Таким образом, эффективность преобразования механической энергии в электрическую зависит от точности геометрии магнитной системы, качества проводников, а также от стабильности вращающего момента, создаваемого внешним приводом. Нарушение одного из этих параметров ведёт к снижению напряжения и искажению формы выходного сигнала.

Роль магнитного поля в процессе генерации тока

Магнитное поле в генераторе создаёт условия для индукции электрического тока в проводнике. При вращении проводника в магнитном поле изменяется магнитный поток через его поверхность. Это вызывает возникновение электродвижущей силы (ЭДС) согласно закону Фарадея. Интенсивность ЭДС зависит от скорости изменения магнитного потока, индукции поля и длины активной части проводника.

В синхронных генераторах магнитное поле создаётся вращающимся ротором с электромагнитами или постоянными магнитами. При вращении ротора относительно статора возникает переменный магнитный поток, индуцирующий ЭДС в обмотках статора. Максимальное напряжение достигается при перпендикулярной ориентации магнитных линий к плоскости витков обмотки.

Жёсткость и направленность магнитного поля определяют стабильность частоты и напряжения генератора. При снижении индукции, например из-за нагрева или размагничивания, снижается выходная мощность. Поэтому в промышленных генераторах применяется система автоматического возбуждения, поддерживающая оптимальное значение тока возбуждения для устойчивой генерации.

Наличие однородного и симметричного магнитного поля критически важно при работе многополюсных генераторов. Любые искажения приводят к появлению гармоник и снижению качества электроэнергии. Для минимизации потерь и повышения КПД используют магнитопроводы с малым сопротивлением и тщательно контролируют зазоры между ротором и статором.

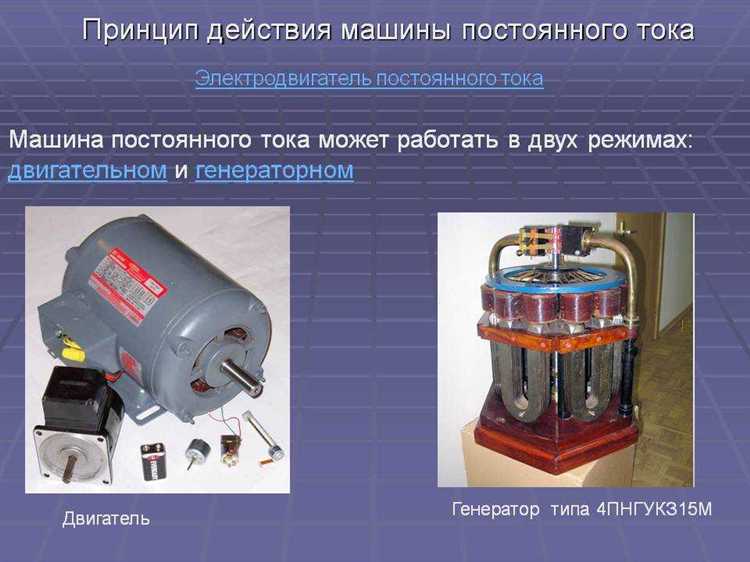

Отличия генераторов постоянного и переменного тока

Генераторы постоянного тока (ГПТ) и генераторы переменного тока (ГПТ) различаются как по конструкции, так и по принципу формирования выходного напряжения. Основное различие заключается в характере вырабатываемого тока: в первом случае ток имеет неизменное направление, во втором – периодически меняется по синусоидальному закону.

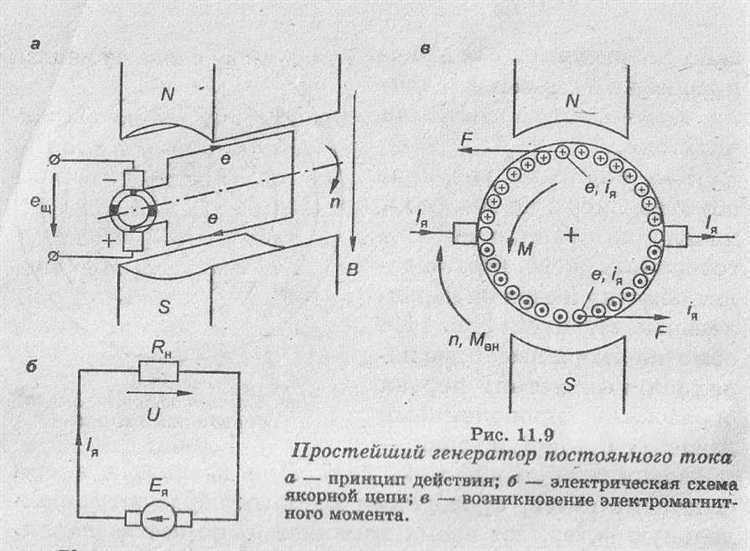

В генераторе постоянного тока используется коллектор, состоящий из ламелей и щеток, который преобразует переменную электродвижущую силу, возникающую в обмотке якоря, в постоянный ток на выходе. Напротив, в генераторе переменного тока применяются контактные кольца, обеспечивающие свободную передачу переменного тока без выпрямления.

Конструкция генератора переменного тока проще в обслуживании, так как отсутствует необходимость в коллекторном узле, подверженном износу. Кроме того, генераторы переменного тока эффективнее при высоких скоростях вращения и менее чувствительны к искрению.

С точки зрения применения, генераторы постоянного тока актуальны в специализированных сферах: приводной технике, электромобилях и оборудовании, где требуется стабильное напряжение без дополнительных преобразователей. Генераторы переменного тока преобладают в энергосистемах, поскольку проще согласуются с трансформаторами и передают энергию на большие расстояния с меньшими потерями.

При выборе типа генератора следует учитывать требования к форме напряжения, условия эксплуатации, частоту обслуживания и совместимость с нагрузкой. В большинстве современных промышленных и бытовых приложений предпочтение отдается генераторам переменного тока, особенно синхронным и асинхронным машинам, за счёт их высокой надёжности и универсальности.

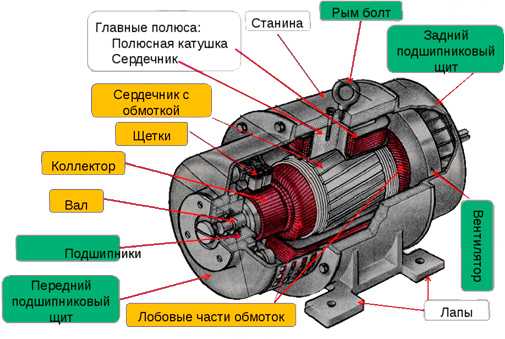

Назначение щёток и коллектора в конструкции генератора

Щётки изготовлены из графита или композиционных материалов с высокой проводимостью и низким коэффициентом износа. Они прижимаются к поверхности коллектора с помощью пружинного механизма, обеспечивая устойчивый контакт при вращении. Через щётки ток поступает от обмотки якоря в нагрузку без использования скользящих кабелей, что критически важно при высоких скоростях вращения.

Основная задача коллектора – преобразование переменного тока, индуцированного в обмотке якоря, в однополярный ток на выходе. Это достигается за счёт автоматической коммутации секций обмотки при каждом полупериоде вращения, благодаря чему направление тока на выходных зажимах остаётся постоянным. При этом щётки служат интерфейсом между вращающимся коллектором и неподвижной внешней электрической схемой.

Неправильный выбор материала щёток, износ или загрязнение контактной поверхности коллектора приводят к падению напряжения, искрению и перегреву. Для снижения потерь и увеличения срока службы важно поддерживать чистоту контактной зоны и использовать щётки, соответствующие конкретной модели генератора по сопротивлению, твердости и плотности тока.

Как стабилизируется напряжение на выходе генератора

Стабилизация выходного напряжения генератора необходима для предотвращения колебаний, вызванных изменениями нагрузки или скоростью вращения. Для этой цели применяются различные технические решения, обеспечивающие постоянный уровень напряжения в допустимых пределах.

Основной способ стабилизации – автоматическое регулирование возбуждения. Возбуждение генератора управляется током, подаваемым на обмотку возбуждения, и напрямую влияет на амплитуду выходного напряжения. При снижении напряжения увеличивается ток возбуждения, при превышении – уменьшается.

• В генераторах постоянного тока используется реостат в цепи возбуждения или транзисторный регулятор, управляемый по обратной связи от выходного напряжения.
• В синхронных генераторах переменного тока применяются автоматические регуляторы возбуждения (АРВ), которые работают по сигналу от датчиков напряжения и тока.

В более сложных системах используются дополнительные элементы:

1. Тиристорные регуляторы: обеспечивают плавное и быстрое изменение тока возбуждения за счёт фазового управления, особенно эффективны при резких изменениях нагрузки.
2. Стабилизаторы напряжения: подключаются на выходе генератора и выполняют фильтрацию и выравнивание напряжения при колебаниях частоты или формы сигнала.
3. Активные электронные схемы: включают операционные усилители, шим-контроллеры и цифровые контроллеры с программируемыми алгоритмами стабилизации.

Для генераторов, работающих в составе электростанций или автономных установок, актуальна синхронизация с другими источниками энергии. Это требует точного согласования фаз и уровня напряжения, что достигается с помощью синхронных контроллеров и цифровых систем управления с функцией стабилизации в режиме реального времени.

Дополнительно, важным фактором является контроль температурного режима обмоток. Перегрев приводит к изменению сопротивления и, как следствие, к отклонению выходного напряжения. Поэтому в современных системах стабилизации учитываются температурные поправки с помощью термодатчиков и корректирующих алгоритмов.

Особенности возбуждения обмотки: независимое и самовозбуждение

Возбуждение обмотки генератора обеспечивает создание магнитного поля, необходимого для индукции электрического напряжения. Существует два основных способа возбуждения: независимое и самовозбуждение.

Независимое возбуждение реализуется при подаче постоянного тока от внешнего источника на обмотку возбуждения. Это обеспечивает стабильность магнитного поля, независимую от параметров самого генератора. Такой метод применяется в лабораторных установках и специальных генераторах, где требуется точное регулирование напряжения и частоты.

Самовозбуждение основано на использовании выходного напряжения самого генератора для питания обмотки возбуждения через специальные схемы обратной связи. При запуске генератора для инициации магнитного поля необходимо начальное остаточное магнетизм в сердечнике ротора. В процессе вращения магнитное поле усиливается за счёт обратной связи, что позволяет генератору самостоятельно поддерживать возбуждение.

Преимущество самовозбуждения – простота конструкции и автономность, однако оно чувствительно к уровню остаточного магнитного поля и нагрузке. Для обеспечения устойчивой работы применяют специальные материалы с высокой коэрцитивной силой и регулируемые реостаты в цепи обмотки возбуждения.

Выбор типа возбуждения зависит от требуемой точности стабилизации выходного напряжения и условий эксплуатации. В генераторах постоянного тока и некоторых синхронных машинах чаще применяют независимое возбуждение для улучшения управляемости, тогда как в асинхронных и многих синхронных генераторах используется самовозбуждение из-за технологической простоты.

Для чего используют синхронные и асинхронные генераторы

• Генерация электроэнергии на тепловых, гидро- и атомных электростанциях;
• Питание крупных промышленных потребителей с жесткими требованиями к качеству электроэнергии;
• Работа в сетях с необходимостью синхронизации и параллельного включения нескольких источников;
• Использование в системах регулирования реактивной мощности благодаря возможности возбуждения поля.

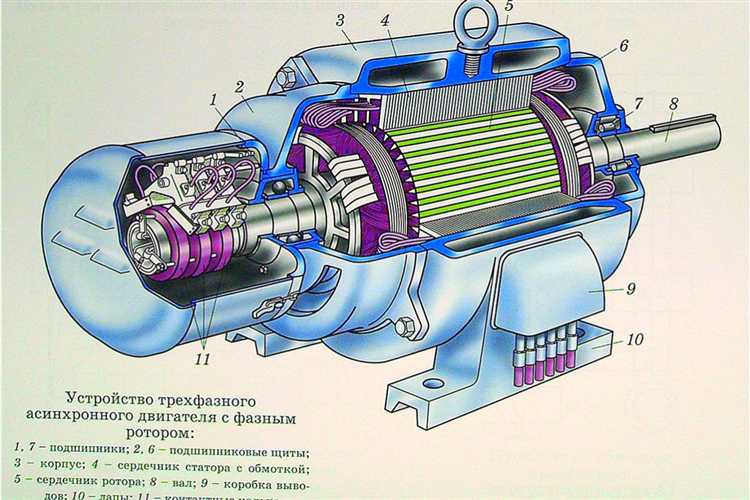

Асинхронные генераторы находят применение в ситуациях, где важна простота конструкции и устойчивость к перегрузкам, а точное поддержание частоты не критично. Типичные области использования включают:

• Ветряные электростанции малой и средней мощности, где изменяющаяся скорость ветра не позволяет поддерживать постоянную частоту;
• Гидроагрегаты с переменной скоростью вращения;
• Вспомогательные электростанции и резервные источники с простым управлением и невысокими требованиями к качеству выходного сигнала;
• Использование в автономных установках с ограниченным количеством электрооборудования.

Выбор между синхронным и асинхронным генератором определяется требованиями к стабильности выходных параметров, условиями эксплуатации и экономической эффективностью.

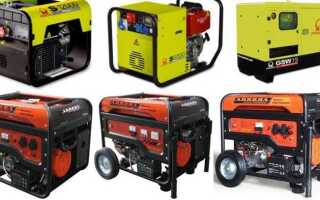

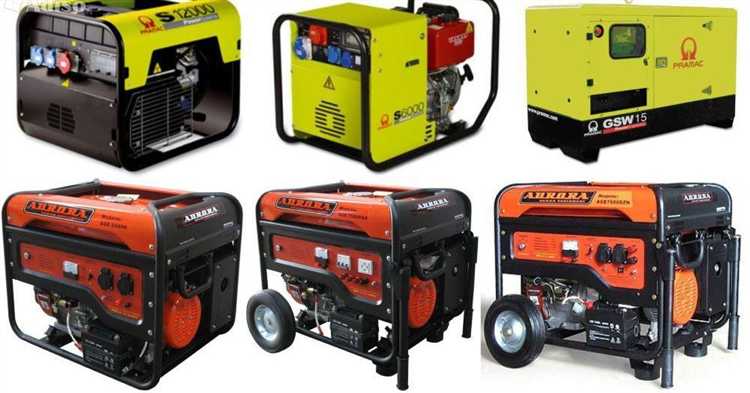

Применение генераторов в автономных и резервных системах питания

Генераторы в автономных системах питания обеспечивают электроснабжение объектов, не подключённых к центральным электросетям, либо с ограниченным доступом к ним. Основная задача – стабильное и непрерывное получение электроэнергии при отсутствии внешнего источника.

В автономных системах применяются синхронные генераторы с регулируемым возбуждением для поддержания постоянного напряжения и частоты. Наиболее востребованы агрегаты мощностью от 1 кВт до нескольких сотен кВт, работающие на дизельном или газовом топливе, что обеспечивает длительное время работы без перерывов.

Резервные системы питания используют генераторы для мгновенного или быстрого включения при отключении основного электроснабжения. В этих системах критически важна высокая надёжность и короткое время запуска – менее 10 секунд.

Для повышения эффективности резервных систем применяются автоматические системы запуска и переключения (АСУП), которые контролируют состояние электросети и запускают генератор при снижении напряжения ниже установленного порога. Это исключает человеческий фактор и минимизирует время простоя оборудования.

Резервные генераторы обычно имеют мощность, превышающую максимальную нагрузку объекта на 10–20 %, что гарантирует стабильную работу даже при пиковых нагрузках. Кроме того, они оснащаются системами охлаждения и контроля температуры для предотвращения перегрева при длительной эксплуатации.

Для комплексного управления автономными и резервными генераторами применяются системы мониторинга, позволяющие отслеживать параметры работы в режиме реального времени и проводить профилактическое техническое обслуживание, минимизируя риски отказов.

Правильный выбор генератора для автономных и резервных систем требует оценки нагрузки, условий эксплуатации и требований к времени запуска. Использование современных систем управления и мониторинга значительно повышает надёжность электроснабжения и снижает эксплуатационные затраты.

Вопрос-ответ:

Как именно механическая энергия преобразуется в электрическую в генераторе?

Генератор преобразует механическую энергию в электрическую посредством явления электромагнитной индукции. Вращающийся ротор с магнитным полем создает изменение магнитного потока через неподвижную обмотку статора. Это изменение вызывает появление электрического напряжения и тока в обмотках. Таким образом, за счет вращения создается ЭДС, которая обеспечивает подачу электрического тока во внешнюю цепь.

В чем основные различия между синхронными и асинхронными генераторами?

Синхронные генераторы работают с постоянной скоростью, совпадающей с частотой питающей сети, и поддерживают стабильное напряжение. В них ротор возбуждается электромагнитным полем, которое синхронизируется с частотой сети. Асинхронные (или индукционные) генераторы вращаются немного быстрее или медленнее синхронной скорости, используя принцип электромагнитной индукции без отдельного возбуждения. Их проще в конструкции, но они менее стабильны по напряжению и чаще применяются в ветровых или гидроэнергетических установках.

Для чего в конструкции генератора нужны щетки и коллектор?

Щетки и коллектор служат для передачи электрического тока между вращающейся и неподвижной частями генератора. Коллектор состоит из изолированных медных сегментов, закрепленных на роторе, а щетки — неподвижные контакты из графита или металлокерамики. Они обеспечивают непрерывный контакт, позволяя току проходить из вращающейся обмотки ротора в внешнюю цепь, при этом минимизируя электрические потери и искрение.

Какие методы применяются для стабилизации выходного напряжения генератора?

Для стабилизации напряжения используют регуляторы возбуждения, которые автоматически изменяют силу тока в обмотках возбуждения ротора. При увеличении нагрузки на генератор регулятор увеличивает ток возбуждения, что повышает магнитное поле и поддерживает напряжение на заданном уровне. Также применяют системы автоматического управления, включающие датчики напряжения и электронные схемы для точной подстройки параметров генератора.

Почему генераторы широко применяются в автономных системах питания?

Генераторы являются надежным источником электроэнергии в местах, где отсутствует централизованное электроснабжение или требуется резервное питание. Они способны быстро обеспечить стабильное напряжение и ток при отключениях сети или в удаленных объектах. Благодаря разнообразию типов и мощности генераторов можно подобрать оптимальное решение для конкретных условий, включая автономные дома, мобильные установки, промышленные предприятия и аварийные системы.
