Отливы в ПВХ-окнах – это обязательный элемент наружной отделки оконного проёма, предназначенный для отвода атмосферных осадков от нижней части оконной конструкции. Их отсутствие или неправильный монтаж приводит к намоканию монтажного шва, разрушению утеплителя и ускоренному износу оконного блока. Основная функция отлива – обеспечение эффективного водоотвода, что напрямую влияет на долговечность окна и прилегающих конструкций фасада.
Для изготовления отливов применяются материалы с высокой устойчивостью к влаге и перепадам температуры: оцинкованная сталь с полимерным покрытием, алюминий и ПВХ. Толщина металла варьируется от 0,5 до 1 мм, а стандартная ширина – от 90 до 300 мм, в зависимости от глубины оконного проёма. Правильный подбор ширины отлива исключает стекание воды на фасад и подоконный блок, что особенно критично для утеплённых стен и штукатурных систем.
Устройство отлива предполагает наличие заднего бортика, который заходит под нижнюю часть оконной рамы, и боковых заглушек, препятствующих стеканию воды на откосы. Наклон отлива должен составлять не менее 5°, чтобы вода эффективно стекала и не скапливалась у основания. Крепление производится через саморезы с обязательной герметизацией стыков силиконовым или полиуретановым герметиком, чтобы исключить протечки в зоне крепления.
Монтаж отливов выполняется после установки окна, но до отделки откосов. Нарушение последовательности работ часто приводит к некорректной герметизации примыканий и проблемам с тепло- и гидроизоляцией. При установке в доме с вентилируемым фасадом или утеплением по системе «мокрого фасада» важно учитывать толщину всех слоёв отделки при подборе размеров и конфигурации отлива.
Зачем нужен оконный отлив: функции и задачи
Главная задача отлива – эффективный водоотвод. При интенсивных дождях или таянии снега именно он направляет воду на безопасное расстояние от фасада, предотвращая капиллярное проникновение влаги внутрь строительных конструкций.
Функция защиты от механических и климатических воздействий не менее важна. Отлив принимает на себя удары дождя, града, воздействие ультрафиолета и перепады температур. Современные модели из оцинкованной стали с полимерным покрытием или алюминия обеспечивают длительную эксплуатацию без деформации и коррозии.
Отлив дополнительно герметизирует нижнюю часть оконного проёма. При правильной установке с применением уплотнительных лент и монтажной пены исключается продувание и проникновение пыли. Это особенно критично при низкотемпературной эксплуатации зданий.
Конструктивно отливы выполняются с загибом и капельником. Эти элементы препятствуют стеканию воды по стене и формированию мокрых пятен. Для домов с утеплёнными фасадами важно выбирать модели увеличенной ширины, чтобы вода не попадала на слой утеплителя.
Дополнительной задачей отлива является шумоизоляция. В сочетании с пластиковыми окнами он снижает уровень шума от дождя благодаря демпфирующим материалам в точках крепления и внутренним рёбрам жёсткости.
Таким образом, грамотно подобранный и установленный оконный отлив обеспечивает долговечность оконного узла, снижает эксплуатационные риски и сохраняет эстетичный вид фасада.
Из каких материалов изготавливают отливы для ПВХ-окон
Для изготовления отливов в ПВХ-окнах применяются в основном оцинкованная сталь, алюминий и пластик. Каждый материал обладает собственными характеристиками, которые необходимо учитывать при выборе.
Оцинкованная сталь с полимерным покрытием – наиболее распространённый вариант. Толщина металла обычно составляет 0,5–0,7 мм. Полимерное покрытие защищает от коррозии и позволяет подобрать цвет под оконный профиль. При монтаже важно соблюдать герметичность примыкания, чтобы избежать протечек.
Алюминиевые отливы легче по весу и устойчивее к агрессивной среде. Их часто применяют в зданиях с высокой влажностью или рядом с морским побережьем. Толщина профиля обычно варьируется от 1 до 2 мм. Алюминий не подвержен ржавлению и сохраняет геометрию при перепадах температур.
Пластиковые отливы используются реже из-за ограниченной прочности. Они могут деформироваться под воздействием солнечных лучей и температурных колебаний. Однако такой вариант может быть оправдан при внутреннем применении, например, на лоджиях или остеклённых балконах.
Для повышения долговечности металлические отливы комплектуются уплотнительной лентой или резинкой, которая снижает шум от капель и предотвращает проникновение влаги. Выбор материала должен основываться на климатических условиях, архитектуре фасада и уровне эксплуатации здания.

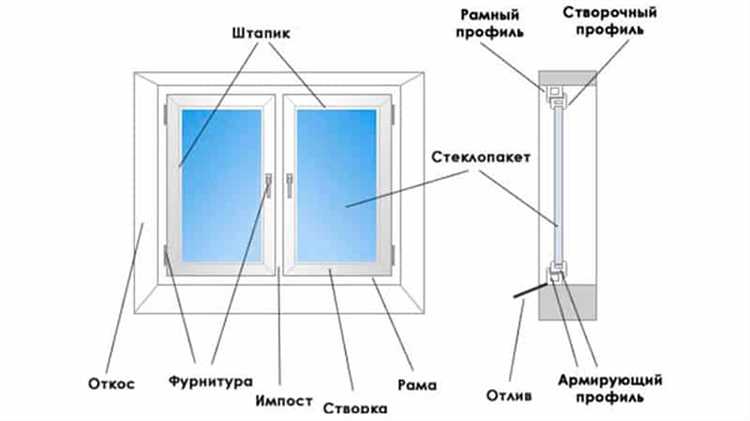

Конструкция и основные элементы оконного отлива
Оконный отлив представляет собой горизонтальный элемент, устанавливаемый в нижней части оконного проёма с внешней стороны. Его задача – направленное отведение атмосферной влаги от стены. Эффективность работы отлива напрямую зависит от его конструкции и качества монтажа.
Стандартный оконный отлив состоит из следующих элементов:
- Лицевая часть (полочка) – наружная горизонтальная поверхность, по которой вода стекает вниз. Имеет наклон не менее 5° для обеспечения самотёка.
- Капельник – выступающий край лицевой части, изогнутый вниз. Он предотвращает затекание воды под отлив и на фасадную часть здания.
- Горизонтальная основа (тыльная часть) – заводится под оконную раму или монтируется в специально подготовленный паз. Обеспечивает жёсткое крепление отлива к оконной конструкции.
- Боковые заглушки – пластиковые или металлические элементы, закрывающие торцы отлива. Предотвращают попадание мусора, влаги и насекомых внутрь полости отлива.
- Крепёжные элементы – саморезы с антикоррозийным покрытием, устанавливаемые через уплотнительную ленту или прокладку. Они фиксируют отлив к подставочному профилю или нижней части рамы.
Для повышения герметичности между тыльной частью отлива и рамой окна укладывают бутил-каучуковую ленту или полиуретановый герметик. Это исключает протечки в стык и образование мостиков холода.
Толщина металла отлива выбирается исходя из ширины проёма и климатических нагрузок. Рекомендуемая толщина для стального отлива – от 0,45 мм. При ширине более 250 мм желательно применять усиленные конструкции с дополнительным ребром жёсткости.
Точная подгонка всех элементов и соблюдение уклона при монтаже критичны для долговечности и надёжности системы отвода воды.
Как правильно выбрать размер отлива по глубине и ширине
Размер оконного отлива подбирается с учётом глубины оконного проёма и выступа стены за плоскость окна. Неправильно выбранный отлив может привести к затеканию воды под раму, разрушению утеплителя и ускоренному износу фасадной отделки.
При расчёте глубины отлива необходимо учитывать:
- глубину оконного проёма от внешней стороны оконной рамы до внешней плоскости стены;
- толщину утеплителя, если он установлен на фасаде;
- необходимый вынос отлива за край стены – минимум 30–40 мм, чтобы вода стекала вдали от фасада;
- наличие капельника – капельный загиб отлива на 10–15 мм дополнительно защищает фасад от подтеков.
Формула для выбора глубины: глубина проёма + толщина утеплителя (если есть) + не менее 40 мм выноса + 10–15 мм на загиб капельника. Например, при глубине проёма 120 мм и утеплителе 50 мм оптимальная глубина отлива составит около 180–200 мм.
Ширина отлива должна соответствовать ширине оконного проёма по нижней части. Для типовых ПВХ-окон это значение варьируется от 600 до 1800 мм. При установке отлива шире проёма возможно образование напряжений и вибраций при ветре, а при узком размере – ухудшается защита откосов.
Дополнительные рекомендации:
- Для угловых окон применяются два стыкуемых отлива с загибом под 90° и герметичным соединением;
- При большой ширине проёма рекомендуется установка усиливающего ребра или промежуточного крепежа, чтобы избежать прогиба металла;
- Обрезка отлива должна выполняться с учётом точной геометрии проёма, а торцы закрываются пластиковыми или металлическими заглушками;
- Не допускается использование отлива, ширина которого совпадает с шириной проёма вплотную – это создаёт риск протечек при косом дожде.
Корректный выбор размеров отлива обеспечивает не только защиту от влаги, но и улучшает внешний вид оконного проёма, предотвращая образование наледи и повреждение фасадных материалов.
Способы крепления отливов к пластиковым окнам
Крепление оконных отливов к ПВХ-окнам осуществляется с учетом герметичности, прочности фиксации и защиты монтажного шва от влаги. Наиболее распространены три практических способа установки: с использованием саморезов, монтажных пластин и клеевых герметиков.
Классический способ – крепление отлива к нижнему профилю окна саморезами. Перед монтажом нижняя часть рамы очищается от пыли и обезжиривается. Отлив заводится под капельник, при наличии – в специальный паз, и фиксируется оцинкованными саморезами с шагом 20–30 см. Места креплений дополнительно герметизируются с наружной стороны во избежание протечек.
При установке оконных систем с выносом в утепленный фасад используют монтаж на металлические L-образные пластины. Пластины предварительно закрепляются на подоконной плите или в проеме, после чего на них укладывается отлив, фиксируемый саморезами к пластинам. Этот метод особенно актуален при отсутствии возможности завести отлив под оконный профиль.
Альтернативный способ – приклеивание отлива с помощью полиуретановых или битумных герметиков. Метод применяется при невозможности сверления оконной рамы, например, в случае с арочными конструкциями или при монтаже по внутреннему утеплителю. Герметик наносится сплошной полосой на нижнюю грань рамы, затем прижимается отлив, излишки удаляются, а швы дополнительно уплотняются герметиком по периметру.
Для исключения гудения отлива при ветровых нагрузках под металлическую полосу укладывают демпфирующую ленту, например, из ППЭ или бутилкаучука. Наружный край отлива обязательно должен иметь капельник, свисающий минимум на 2 см от фасада, чтобы вода не попадала под основание стены.
Независимо от выбранного способа крепления, все соединения требуют герметизации и механической устойчивости, особенно в климатических зонах с высокими ветровыми и осадочными нагрузками.

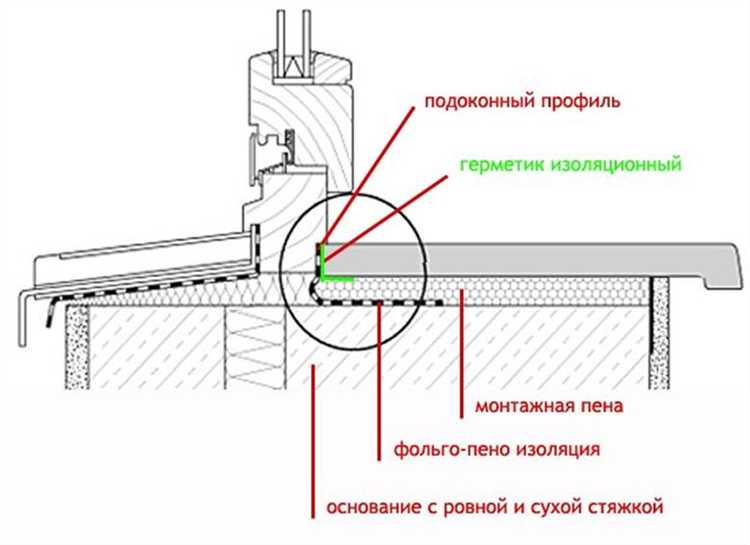

Гидроизоляция и герметизация примыкания отлива к стене
Для обеспечения долговечной защиты фасада и конструкции окна важно правильно выполнить гидроизоляцию примыкания отлива к стене. Главная задача – предотвратить проникновение влаги в стык между отливом и стеной, что может привести к разрушению отделочных материалов и образованию плесени.
Перед установкой отлива поверхность стены очищается от пыли, грязи и рыхлых элементов. Затем наносится слой гидроизоляционного материала – обычно используется монтажная пена с высокой устойчивостью к влаге или специализированные гидроизоляционные мастики на основе полиуретана или битума.
При монтаже отлива между его краем и стеной необходимо обеспечить плотное прилегание. Для устранения зазоров применяется герметик на основе силикона или полиуретана. Выбор герметика зависит от условий эксплуатации: для наружных работ рекомендуется использовать морозостойкие и ультрафиолетоустойчивые составы.
Важно наносить герметик с внутренней стороны примыкания, заполняя все щели и микротрещины. После застывания герметик сохраняет эластичность, компенсируя возможные температурные расширения материалов.
Для дополнительной защиты часто применяют самоклеящиеся гидроизоляционные ленты или уплотнительные прокладки, которые размещаются между стеной и отливом до фиксации отлива. Это снижает риск протечек при сильных осадках и ветровых нагрузках.
Регулярный визуальный осмотр и при необходимости повторное нанесение герметика продлевают срок службы гидроизоляционного узла и обеспечивают надежную защиту примыкания отлива к стене.
Причины шума от отливов и методы его устранения
Основной источник шума от отливов – вибрация металлических или ПВХ элементов при воздействии ветра, дождя или ударов мелких предметов. Неправильное крепление и отсутствие амортизации усиливают шум. Звуковой эффект возникает из-за резонанса, возникающего при свободном колебании отлива.
Другой фактор – плохое прилегание отлива к оконному профилю и стене, из-за чего воздух свободно проходит между элементами, создавая свистящие звуки при сильном ветре.
Наиболее распространённые причины шума:
| Причина | Описание |
|---|---|
| Некачественное крепление | Свободные зазоры, слабые или неравномерные крепёжные элементы приводят к вибрациям. |
| Отсутствие уплотнителей | Между отливом и стеной или профилем нет уплотнительных прокладок, что усиливает шум от ветра. |
| Материал отлива | Металлические отливы тонкой толщины издают больше звука из-за вибраций, особенно при осадках. |
| Неправильный уклон отлива | Если отлив не направляет воду и звук должным образом, возникает дополнительный акустический эффект. |
Для снижения шума рекомендуется:
| Метод | Описание |
|---|---|
| Использование виброизоляционных прокладок | Между отливом и профилем устанавливают резиновые или полиуретановые прокладки для гашения вибраций. |
| Правильное крепление | Крепёжные элементы должны быть затянуты с оптимальным усилием без люфта, равномерно распределены по всей длине. |
| Герметизация швов | Использование силиконовых или акриловых герметиков для устранения зазоров между отливом, стеной и профилем. |
| Выбор материала с повышенной толщиной | Отливы из алюминия с толщиной от 0.6 мм и более или армированные ПВХ конструкции снижают вибрации. |
| Установка шумопоглощающих вставок | В специальные пазы или подкладки можно добавить шумопоглощающие материалы, например, вспененный полиэтилен. |
Обеспечение правильного уклона отлива (минимум 5° от окна наружу) минимизирует акустические эффекты от стекающей воды и ветра. Регулярная проверка состояния креплений и уплотнителей сохраняет уровень шума в пределах нормы.
Вопрос-ответ:
Для чего конкретно нужны отливы на пластиковых окнах?
Отливы служат для отвода атмосферной влаги с поверхности окна и прилегающей стены, предотвращая попадание воды внутрь конструкции и на фасад. Они защищают монтажный шов от промокания и обеспечивают долговечность оконной системы, снижая риск повреждений от влаги и плесени.
Из каких элементов состоит стандартный оконный отлив для ПВХ-окон?
Типичный отлив включает в себя основную плоскую часть, которая отводит воду, бортик для крепления к раме окна, загибы для фиксации и уплотнения, а также перфорированную или заглушенную кромку для стока влаги. Материал должен быть устойчивым к коррозии и воздействию внешних условий.
Как правильно выбрать размер отлива по ширине и глубине для пластикового окна?
Ширина отлива обычно должна превышать ширину подоконника минимум на 3–5 см с каждой стороны, чтобы вода не скапливалась возле стены. Глубина (вынос отлива) выбирается исходя из угла наклона и типа фасада, обычно от 4 до 7 см, чтобы обеспечить достаточный сток воды и избежать подтеканий под окно.
Какие типы крепления отливов к ПВХ-окнам наиболее надёжны и долговечны?
Чаще всего применяют комбинированные методы: механическое крепление с помощью саморезов или специальных клипс к раме, а также дополнительное герметизирующее уплотнение с использованием силиконовых или полиуретановых герметиков. Такой подход обеспечивает жёсткую фиксацию и защиту от проникновения влаги в монтажный шов.
Почему отливы иногда издают шум при ветре и как это устранить?
Звуки возникают из-за вибрации тонкого металлического листа или недостаточной фиксации конструкции. Чтобы снизить шум, используют отливы с усиленными ребрами жёсткости, регулируют плотность крепления и при необходимости устанавливают резиновые или пластиковые прокладки, которые гасят вибрации и уменьшают звуковые колебания.
Для чего необходим отлив в конструкции ПВХ-окна и как он влияет на долговечность окна?
Отлив служит для отвода атмосферных осадков с наружной части окна, предотвращая попадание воды на стену и под откосы. Это снижает риск разрушения монтажного шва и внутренних слоев стены, что продлевает срок службы окна и защищает фасад здания от влаги и плесени. Без отлива влага может проникать внутрь конструкции, что приводит к коррозии металлических элементов и ухудшению теплоизоляции. Правильно установленный отлив обеспечивает надежную защиту от негативного воздействия дождя и снега.
