Что такое сверхтоки в электрике

Сверхтоки в электросети представляют собой токи, превышающие номинальное значение, на которое рассчитана проводка или электрооборудование. Такие токи могут возникать при коротком замыкании, перегрузке цепи, неисправностях оборудования или резких скачках напряжения. Даже кратковременное превышение допустимых значений способно вызвать локальный перегрев, что напрямую влияет на ресурс и безопасность электропроводки.

В бытовых условиях наибольшую опасность представляют длительные перегрузки, вызванные подключением мощных электроприборов к неподходящим линиям. Например, включение обогревателя мощностью 2 кВт в розетку с проводом сечением 1,5 мм² может привести к превышению допустимой нагрузки, что вызывает разогрев изоляции выше 70°C. При многократном повторении подобных ситуаций изоляция теряет эластичность, растрескивается, увеличивая риск короткого замыкания и возгорания.

Сверхтоки особенно критичны для старых алюминиевых проводов, которые хуже справляются с нагревом и быстрее теряют контакт в клеммах. На практике часто фиксируются случаи, когда коррозия и ослабление соединений в алюминиевых линиях при сверхтоках становятся причиной оплавления розеток и щитов. Поэтому замена таких участков на медные кабели с расчетным запасом по току – первоочередная мера профилактики.

Для защиты электропроводки от последствий сверхтоков необходимо использовать автоматические выключатели с номиналами, соответствующими допустимой нагрузке. Неправильный подбор автомата, особенно завышенный номинал, нивелирует его защитную функцию. Например, установка автомата на 25 А в линию с кабелем сечением 1,5 мм² вместо 16 А увеличивает риск пожара при перегрузке, так как кабель не рассчитан на такой ток.

Причины возникновения сверхтоков в бытовых и промышленных сетях

Сверхтоки возникают при резком превышении номинального тока в цепи и могут быть вызваны как эксплуатационными, так и аварийными факторами. Важно учитывать различия между бытовыми и промышленными сетями, поскольку характер нагрузок и типы оборудования существенно отличаются.

• Короткие замыкания: Наиболее частая причина. В жилых домах они часто связаны с повреждением изоляции или неправильной установкой розеток и выключателей. В промышленности – из-за межфазных пробоев или контакта токоведущих частей с заземлёнными элементами.
• Пусковые токи электродвигателей: В сетях с мощными электроприводами (например, в насосных или компрессорных установках) при запуске возникает кратковременный ток, превышающий рабочий в 5–8 раз. Без точного расчёта пусковой защиты это приводит к регулярным сверхтокам.
• Перегрузка сети: В быту – одновременное подключение мощных приборов (электроплиты, обогреватели, чайники) в старой проводке без запаса по сечению. В промышленности – превышение проектной нагрузки на трансформаторы и шинопроводы при расширении производства без пересмотра схем питания.
• Повреждение нулевого проводника: Нарушение целостности нейтрали в системах с распределённой нагрузкой вызывает перекос фаз и приводит к нештатным токам в проводке, особенно при работе однофазных устройств.
• Неправильный подбор автоматических выключателей: Слишком высокая токовая отсечка или устаревшие автоматы без функции быстрого отключения не реагируют на начальные стадии аварии, что позволяет току достичь критических значений.
• Резонансные искажения и гармоники: Присущи производственным участкам с большим количеством импульсных блоков питания и преобразователей частоты. Могут вызывать локальные перегрузки и термическое разрушение кабелей.

Для предупреждения сверхтоков необходимо: использовать защиту с селективной настройкой, рассчитывать допустимые токи по фактической нагрузке, регулярно проводить тепловизионный контроль распределительных устройств и обеспечивать техническое обслуживание электрооборудования в соответствии с регламентом.

Как распознать признаки наличия сверхтоков в домашней электропроводке

Нагрев розеток и выключателей – один из наиболее точных индикаторов. При нормальной нагрузке температура внешних элементов электросети не должна существенно повышаться. Если при отключённых электроприборах поверхность розеток или распределительных коробок тёплая, это может свидетельствовать о перегрузке цепи или ослаблении контактов, что создаёт условия для сверхтоков.

Периодическое срабатывание автоматов защиты без видимой причины указывает на кратковременные токи, превышающие номинал линии. Особенно важно обратить внимание, если автомат отключается при включении обычных бытовых приборов, которые ранее не вызывали проблем.

Потемнение или оплавление изоляции проводов в распределительных коробках или на клеммах розеток – это прямое следствие прохождения тока, превышающего допустимое значение для данной линии. Визуальный осмотр должен проводиться при отключённой подаче напряжения и с использованием изолированных инструментов.

Нестабильная работа бытовых приборов, таких как мигание освещения, снижение мощности нагревательных устройств или сбои в работе электроники, может быть вызвана колебаниями напряжения вследствие сверхтоков в одной из фаз или внутри распределительной линии.

Запах гари без видимого источника часто сопровождает локальный перегрев элементов проводки, вызванный повышенным током. Особенно опасны случаи, когда запах ощущается в щитке или возле розеток – это требует немедленной проверки и отключения питания.

Изменение цвета контактов или появление окислов и нагара на них – результат длительного термического воздействия. Такое происходит при протекании тока, превышающего номинальные значения даже кратковременно.

Раннее выявление указанных признаков позволяет своевременно предотвратить повреждение электропроводки и снизить риск возгорания. При обнаружении хотя бы одного из симптомов следует обратиться к квалифицированному электрику для диагностики и устранения причин сверхтоков.

Воздействие кратковременных и длительных сверхтоков на кабели и соединения

Кратковременные сверхтоки, как правило, возникают при включении оборудования с большой индуктивностью или коротких замыканиях. Такие токи могут превышать номинальные значения в несколько раз на время от долей секунды до нескольких секунд. Основное воздействие этих токов – мгновенный тепловой и электродинамический стресс на проводники и контактные соединения.

• Тепловое расширение металла кабеля происходит слишком быстро, вызывая микротрещины в изоляции и оболочке.
• Электродинамические силы могут деформировать жилы или разорвать контактные элементы, снижая механическую прочность соединений.
• Повышение температуры выше критических значений снижает срок службы проводников за счёт ускоренного старения материала.

Длительные сверхтоки – это токи, превышающие номинальные значения, но сохраняющиеся на протяжении минут и более, что характерно для перегрузок и частичных коротких замыканий.

1. Продолжительный перегрев кабеля приводит к деградации изоляционного материала, особенно полиэтиленовых и ПВХ покрытий, вызывая их размягчение, растрескивание и образование токопроводящих путей.
2. Высокая температура снижает механическую прочность как жил, так и соединительных элементов, что увеличивает риск образования горячих точек и последующего возгорания.
3. Соединения, особенно винтовые и прессовые, под воздействием длительного тепла ослабляются, увеличивается контактное сопротивление, что дополнительно усиливает локальный перегрев.
4. Коррозия металла в местах соединений ускоряется при высоких температурах и возможном воздействии влаги, усугубляя электрические потери и снижая надёжность.

Для минимизации последствий сверхтоков рекомендуется:

• Использовать кабели с запасом по току и термостойкой изоляцией, соответствующей условиям эксплуатации.
• Применять автоматические защитные устройства с адекватными характеристиками срабатывания, предотвращающие длительные перегрузки.
• Регулярно проверять состояние соединений, особенно в местах повышенного тепловыделения, с контролем контактного сопротивления.
• В случае обнаружения признаков термического повреждения – заменять кабели и соединения без задержек, чтобы исключить аварийные ситуации.

Допустимые пределы тока для различных типов проводки и способы их контроля

Для медных проводников сечением 1,5 мм² в бытовых сетях максимальный постоянный ток не должен превышать 16 А, при сечении 2,5 мм² – 25 А, 4 мм² – 32 А, 6 мм² – 40 А. Для алюминиевых проводов значения снижаются примерно на 20–30% из-за худшей проводимости и тепловых характеристик. При превышении этих пределов возрастает риск перегрева изоляции и разрушения проводки.

Кабели с изоляцией из ПВХ рассчитаны на рабочие температуры до 70°C, при нагреве выше этого значения изоляция теряет свойства и может привести к короткому замыканию. Для сшитого полиэтилена (СИП) температурный порог выше – до 90°C, что обеспечивает большую устойчивость к токовым нагрузкам.

Для контроля предельных токов применяются автоматические выключатели и предохранители, рассчитанные на номинальные токи соответствующие сечению проводки. Автоматические выключатели типа C обычно используют для освещения и розеток, типа D – для электродвигателей и высоких пусковых токов. Важно подбирать аппаратуру с учетом пусковых и рабочих токов оборудования.

Измерение тока в цепи проводят с помощью клещевых токовых клещей или мультиметров с соответствующими аксессуарами. Для длительного мониторинга применяют трансформаторы тока с подключением к системам дистанционного контроля. Такие системы позволяют фиксировать превышения токов и предупреждать о потенциальных перегрузках.

Регулярная проверка состояния изоляции методом мегомметрирования помогает выявить ухудшение изоляционных свойств, которое может снизить допустимые токовые нагрузки. При обнаружении сниженного сопротивления изоляции необходимо уменьшать нагрузку или заменять поврежденные участки проводки.

Соблюдение допустимых токовых значений и своевременный контроль предотвращают развитие сверхтоковых режимов, продлевая срок службы электросети и минимизируя риск аварийных ситуаций.

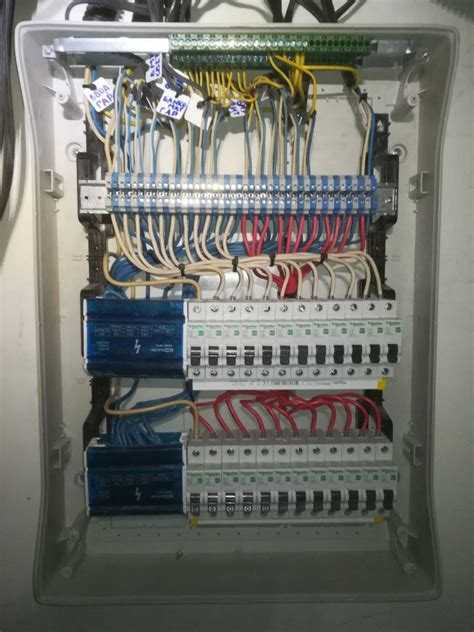

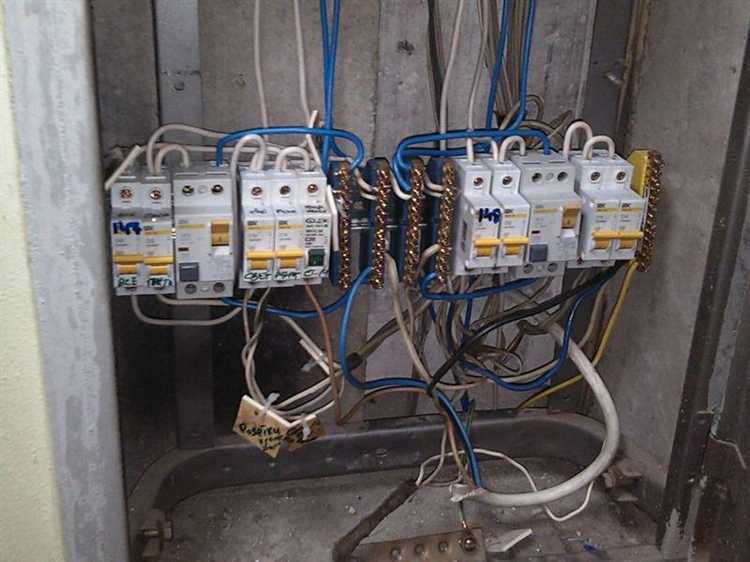

Роль автоматических выключателей и плавких предохранителей в защите от сверхтоков

Автоматические выключатели и плавкие предохранители – ключевые элементы защиты электропроводки от сверхтоков, способных вызвать перегрев и повреждение изоляции. Автоматические выключатели обеспечивают быстрый разрыв цепи при токах, превышающих номинальные значения, срабатывая по тепловому или электромагнитному принципу.

Плавкие предохранители действуют по принципу расплавления проволочного или полосового элемента при достижении критического значения тока. Это гарантирует полное отключение цепи до возникновения повреждений. Важно подбирать предохранители с параметрами, соответствующими сечению и типу кабеля.

Для бытовых сетей обычно применяют автоматические выключатели с уставками тока 10-63 А, в зависимости от нагрузки и сечения проводников. Плавкие предохранители чаще используются в распределительных щитах и промышленных установках, где требуется более точная защита от сверхтоков.

Для правильного функционирования защитных устройств необходимо учитывать время-токовые характеристики, которые позволяют выдерживать кратковременные пусковые токи электродвигателей, не вызывая ложных срабатываний. Также важен регулярный технический контроль и тестирование защитных элементов для своевременного выявления износа или повреждений.

Нарушение правил подбора и установки автоматов и предохранителей часто приводит к снижению эффективности защиты, увеличению риска возгорания и аварийных отключений. Поэтому рекомендуется применять сертифицированные устройства с соответствующими допусками и обеспечивать профессиональный монтаж.

Последствия игнорирования сверхтоков для безопасности жилья и электроприборов

Продолжительное воздействие сверхтоков приводит к перегреву токоведущих элементов, что вызывает разрушение изоляции проводки. Это увеличивает риск короткого замыкания и пожара. По данным исследований, даже повышение тока на 20-30% сверх номинала способно ускорить деградацию кабелей в несколько раз.

Игнорирование сверхтоков вызывает ускоренное окисление и коррозию контактов в соединениях, что ведёт к повышенному сопротивлению и локальному перегреву. В итоге ухудшается качество электрического контакта, появляются искры и опасность возгорания.

Электроприборы, эксплуатируемые при сверхтоках, подвергаются внутренним повреждениям – перегорают предохранители, выходят из строя платы и трансформаторы. Например, бытовые приборы при кратковременном повышении тока на 50% могут потерять работоспособность уже за несколько циклов включения.

Отсутствие своевременной защиты и контроля приводит к снижению срока службы электрической инфраструктуры жилья минимум на 30%, что увеличивает расходы на ремонт и замену оборудования.

Рекомендуется установка автоматических выключателей с правильными характеристиками и регулярное проведение теплового и визуального контроля состояния проводки для предотвращения накопления повреждений от сверхтоков.

Вопрос-ответ:

Что такое сверхтоки в электросети и чем они отличаются от обычных токов?

Сверхтоки — это токи, которые значительно превышают номинальное значение, для которого рассчитана проводка и оборудование. Они возникают при коротких замыканиях, перегрузках или неисправностях и способны вызвать перегрев проводов, повреждение изоляции и выход из строя техники. В отличие от рабочих токов, сверхтоки возникают внезапно и имеют высокий уровень интенсивности, что требует быстрого реагирования защитных устройств.

Какие последствия для проводки вызывает длительное воздействие сверхтоков?

Продолжительное влияние токов, превышающих допустимый уровень, приводит к ускоренному износу проводов и соединений. В изоляции появляются трещины и повреждения, снижается механическая прочность кабелей, увеличивается риск короткого замыкания. На контактных соединениях может образоваться оплавление и окисление, что ухудшает электропроводимость. Итог — снижение надежности электросети и повышенная вероятность аварий.

Как автоматические выключатели защищают электропроводку от сверхтоков?

Автоматические выключатели фиксируют превышение тока по установленным параметрам и отключают питание в течение заданного времени. Они реагируют как на кратковременные, так и на длительные перегрузки, предотвращая перегрев проводки и повреждение оборудования. Механизм работы основан на тепловых и электромагнитных элементах, которые срабатывают при росте тока, обеспечивая своевременную защиту сети.

Какие признаки указывают на наличие сверхтоков в домашней электропроводке?

Признаки могут включать частые срабатывания автоматов, нагрев розеток и выключателей, появление запаха гари, мерцание или снижение яркости освещения, а также повреждения изоляции и следы оплавления на контактах. Также возможны перебои в работе бытовых приборов и нестабильная работа электроустановок. При обнаружении подобных симптомов необходимо провести диагностику для выявления источника сверхтоков.

Какие меры нужно предпринимать для контроля и предотвращения сверхтоков в электросети?

Первым шагом является правильный расчет и подбор сечения кабелей с учетом максимальных нагрузок. Установка качественных защитных устройств — автоматов и плавких предохранителей — обязательна. Регулярное техническое обслуживание и проверка состояния проводки помогают выявить потенциальные неисправности. Важно избегать перегрузок сети и использовать оборудование в соответствии с его характеристиками, а также своевременно устранять дефекты и повреждения.
