Обозначение VT в электрических схемах используется для указания транзистора. Буквы «V» и «T» происходят от английского «vacuum tube», исторически использовавшегося обозначения электронных ламп, а затем унаследованного полупроводниковыми приборами. В современной практике VT чаще всего применяется в отечественных и СНГ-стандартах для обозначения биполярных или полевых транзисторов.
На схемах обозначение VT сопровождается числовым индексом: VT1, VT2 и т. д. Это необходимо для уникальной идентификации каждого транзистора в составе устройства. Например, в схеме усилителя VT1 может отвечать за предварительное усиление сигнала, а VT2 – за выходной каскад. Понимание роли конкретного VT-элемента позволяет точно диагностировать неисправности и выполнять отладку.
Для корректного чтения схем необходимо учитывать, что тип транзистора (NPN, PNP, MOSFET и т. д.) не всегда отражён прямо в обозначении. Поэтому важно анализировать графическое изображение элемента и сопутствующую текстовую информацию, такую как тип корпуса, цоколевка и рабочие параметры. В технической документации или пояснениях к схеме часто указывают конкретную модель, например KT315 или IRF540, что позволяет точно определить характеристики компонента.
При разработке и анализе схем рекомендуется сохранять единый стиль обозначений и строго соблюдать стандарты, действующие в соответствующей технической среде – например, ГОСТ 2.721-74 или международные нормы IEC. Это повышает читаемость документации и упрощает коммуникацию между инженерами.
Что означает обозначение VT на принципиальной электрической схеме
Обозначение VT на принципиальной электрической схеме указывает на полупроводниковый транзистор. Аббревиатура VT расшифровывается как «Vacuum Tube» по исторической традиции, однако в современных схемах под этим обозначением всегда подразумеваются транзисторы, а не лампы. Обозначение сохраняется в ГОСТ и используется в большинстве отечественных и русскоязычных чертежей.
Конкретный тип транзистора – биполярный или полевой – не отражается в самом обозначении VT. Определить тип можно по графическому символу и дополнительной маркировке, например, VT1, VT2 и т.д. В пояснении к схеме или в спецификации указываются номиналы и типы транзисторов (например, КТ315, IRF540 и др.).
В сложных схемах VT может сопровождаться индексами, указывающими на функциональную принадлежность элемента: VTсиг – транзистор сигнального каскада, VTус – транзистор усилителя. Это упрощает идентификацию узлов схемы при разработке и отладке.
При чтении схем важно учитывать, что VT – это не просто обозначение элемента, а часть системного подхода к маркировке, где каждая буква (R, C, VD, VT и т.д.) соответствует конкретному виду компонентов. Неправильная интерпретация символа может привести к ошибкам при сборке или ремонте оборудования.
В каких типах компонентов используется маркировка VT
Обозначение VT на принципиальных схемах преимущественно применяется для обозначения транзисторов. В большинстве случаев речь идет о биполярных транзисторах (например, VT1, VT2), которые выполняют функции усиления, коммутации и генерации. Это сокращение происходит от английского «Voltage Transistor» или просто «Transistor», в зависимости от стандарта, принятого в конкретной стране или отрасли.
Маркировка VT используется не только для биполярных транзисторов, но и для полевых транзисторов (MOSFET, JFET), включая транзисторы с изолированным затвором (IGBT). Например, в схемах импульсных блоков питания транзисторы VT могут представлять собой ключи с высоким быстродействием и высоким допустимым напряжением.
Также обозначение VT можно встретить в составе сборок, таких как составные транзисторы Дарлингтона и в схемах с фототранзисторами, где элемент может маркироваться как VT с дополнительной индексацией. Такие компоненты особенно характерны для схем автоматизации и оптроники.
Применение VT сохраняется даже в специализированных микросборках, где транзисторы интегрированы в корпус с другими элементами, но на схеме они выделяются индивидуально с сохранением обозначения VT для упрощения диагностики и ремонта.
Важно учитывать, что в разных системах стандартов (например, ГОСТ, ANSI, DIN) одно и то же устройство может маркироваться по-разному, однако в российской практике обозначение VT прочно закреплено за транзисторами различных типов.
Как отличить VT от других обозначений транзисторов
Обозначение VT используется преимущественно в советской и российской схемотехнике и соответствует биполярным транзисторам. Его отличие от других маркировок заключается в типовой системе обозначений, принятой в различных странах и стандартах.
В схемах, выполненных по ГОСТ, транзисторы обозначаются как VT (от английского «Voltage Transistor»). Номер рядом с маркировкой (например, VT1, VT2) указывает на порядковый номер элемента в схеме. При этом тип транзистора (npn, pnp) определяется не по маркировке, а по условному графическому изображению.
В американских и международных схемах часто встречаются обозначения Q или T. Символ Q применяется для обозначения любого транзистора независимо от технологии, а T может указывать как на транзистор, так и на трансформатор, что требует дополнительного анализа контекста схемы.
Для полевых транзисторов в отечественных схемах также может использоваться VT, но важно учитывать наличие дополнительных символов в маркировке, например, VT(MOS) или соответствующее обозначение в перечне элементов. В импортных схемах полевые транзисторы чаще обозначаются как M или Q, но с уточняющим типом корпуса и характеристиками (например, Q3 – N-Channel MOSFET).

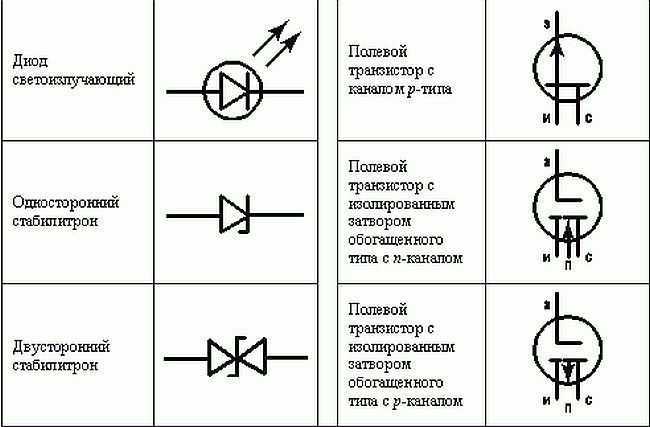

Определить тип транзистора можно по его графическому символу: для биполярных транзисторов характерна стрелка на эмиттере, направленная внутрь (pnp) или наружу (npn). Полевые транзисторы изображаются с затвором, истоком и стоком, а также изоляцией между затвором и каналом.
Для уверенного различия следует сопоставлять обозначение на схеме с ее легендой (перечнем элементов), а также учитывать стандарты, по которым создана схема – ГОСТ, ANSI, IEC. Это позволяет точно определить, что за элемент скрывается под обозначением VT и как он функционирует в контексте всей цепи.
Роль VT в цепях управления и усиления сигнала
Обозначение VT на электрических схемах соответствует транзистору, чаще всего биполярному (BJT) или полевому (FET), в зависимости от контекста схемы. В цепях управления и усиления сигнала такие компоненты выполняют критически важные функции, напрямую влияя на логику работы устройства и качество обработки сигналов.
В цепях управления транзисторы VT работают как ключи. При подаче управляющего напряжения на базу (для BJT) или затвор (для FET), компонент переходит в состояние насыщения и замыкает цепь, позволяя току течь. Это используется в следующих случаях:
- включение и отключение исполнительных элементов (реле, светодиодов, моторчиков);
- формирование логических уровней в цифровых схемах;
- генерация временных задержек и импульсных сигналов при помощи RC-цепей и транзисторов.
В цепях усиления сигнала VT играет роль активного усилительного элемента. Принцип действия основан на управлении большим током коллектора (или стока) посредством меньшего тока базы (или напряжения на затворе). Это позволяет:
- усиливать аналоговые сигналы в аудиотрактах, радиоприемниках, усилителях мощности;
- повышать чувствительность сенсорных систем, датчиков, микрофонов;
- формировать стабильную амплитуду сигнала при помощи каскадного усиления;
- обеспечивать согласование импеданса между разными ступенями схемы.
Выбор конкретного типа VT зависит от параметров схемы: напряжения питания, требуемой скорости переключения, входного сопротивления и допустимой мощности. Например, в усилителях предварительного каскада целесообразно использовать малошумящие биполярные транзисторы с высоким коэффициентом усиления по току (h21), тогда как в силовых схемах управления – мощные MOSFET с низким сопротивлением канала.
Правильное включение VT требует обязательного учета режима работы: отсечки, активного, насыщения. Нарушение границ рабочих режимов ведет к искажению сигнала или выходу компонента из строя. Поэтому при проектировании важно рассчитать номиналы резисторов в цепях базы или затвора и обеспечить тепловой отвод при больших токах.
Как по схеме определить тип и характеристики элемента VT
Характер подключения нагрузки и управляющих цепей позволяет определить функциональную роль VT. Например, если база соединена с делителем напряжения, а коллектор подключен к нагрузке и питающему напряжению – это типичное включение по схеме с общим эмиттером, характерное для усилительных каскадов на биполярных транзисторах. Если входной сигнал подается на затвор, а сток идет на нагрузку – скорее всего, это ключевой режим работы MOSFET.
Дополнительные характеристики можно уточнить по обозначению элемента на схеме – обычно рядом с VT указывается его полный номер, например VT1: КТ315 или IRF540. Зная маркировку, можно обратиться к datasheet и выяснить параметры: максимальное напряжение коллектор-эмиттер (VCE), максимальный ток (IC), коэффициент усиления (hFE), сопротивление канала в открытом состоянии (RDS(on)) и другие параметры.
При наличии обозначения корпуса (например, TO-92, TO-220), можно также сузить круг возможных моделей. В сложных схемах следует обратить внимание на структуру каскада: если VT включён в дифференциальную пару, каскод или драйверный каскад, это указывает на высокочастотное или прецизионное применение, требующее подбора транзисторов с низким шумом и высокой крутизной.
Распространённые ошибки при чтении схем с обозначением VT
Ошибка №3 – игнорирование дополнительных буквенных индексов. Например, VT1А, VT2Б указывают на разные разновидности транзисторов или разные функциональные группы, что важно учитывать для правильной диагностики и замены.
Ошибка №4 – неправильная интерпретация номинальных характеристик по маркировке. Маркировка VT сама по себе не несёт информации о максимальном напряжении, токе или усилении, эти данные необходимо искать в технической документации на конкретный элемент.
Ошибка №6 – отсутствие проверки на совместимость транзисторов при замене. Наличие обозначения VT без учета параметров приводит к установке неподходящих элементов, что снижает надежность и работоспособность устройства.
Рекомендация: при чтении схем с VT всегда сверять условное обозначение с технической документацией, схемой включения и паспортом изделия. Это исключит ошибки при монтаже, диагностике и замене компонентов.
Вопрос-ответ:
Что обозначает VT на электрической схеме и почему этот символ используется именно для таких компонентов?
Обозначение VT на электрической схеме применяется для транзисторов. Буквы VT — это аббревиатура от английского «Voltage Transistor» или просто транзистор. Использование именно этого обозначения связано с международными стандартами схемотехники, где каждой группе полупроводниковых приборов присваивается уникальный префикс. VT выделяют транзисторы среди других компонентов, позволяя быстро понять, что данный элемент предназначен для управления током и усиления сигнала в цепи.
Какие виды транзисторов могут быть обозначены как VT и как по схеме отличить биполярный транзистор от полевого?
Под обозначением VT могут скрываться разные типы транзисторов: биполярные (BJT) и полевые (FET). По схеме отличить их можно по графическим символам. Для биполярного транзистора характерна стрелка на эмиттере, указывающая направление тока, при этом есть три вывода — база, коллектор и эмиттер. Полевой транзистор обычно изображается с тремя выводами: затвор, сток и исток, стрелка указывает направление внутреннего тока или тип канала. Часто рядом с символом ставят дополнительные обозначения — например, NPN или PNP для биполярных транзисторов, либо MOSFET для полевых, что помогает определить точный тип.
Почему важно правильно распознавать элемент с маркировкой VT при анализе электрической схемы?
Правильное распознавание элемента с маркировкой VT влияет на понимание функционала всей схемы. Транзистор — активный компонент, выполняющий функции переключения или усиления. Ошибка при идентификации может привести к неправильному подключению, что вызовет сбои в работе устройства, перегрев или выход из строя. При проектировании, ремонте или модернизации техники важно точно определить тип VT, чтобы подобрать правильный аналог или корректно заменить деталь без нарушения схемы и характеристик работы.
Можно ли по маркировке VT определить параметры транзистора, такие как максимальное напряжение и ток?
По одному обозначению VT на схеме параметры транзистора определить нельзя, так как это лишь общее обозначение типа компонента. Для получения технических характеристик требуется дополнительно посмотреть маркировку на самом корпусе транзистора или обратиться к документации — техническому паспорту или datasheet. Там указаны значения максимального напряжения, тока коллектора, коэффициента усиления, частоты и других параметров. В схеме иногда могут сопровождать VT дополнительные обозначения или номера, указывающие на конкретную модель, что облегчает поиск нужных данных.
В каких случаях в электрических схемах используют обозначение VT вместо конкретного обозначения транзистора?
Обозначение VT часто применяется на принципиальных схемах общего уровня, где важен сам факт присутствия транзистора без указания конкретной модели. Это облегчает чтение схемы и делает её универсальной. На монтажных или деталировочных схемах, наоборот, используют более точные обозначения с маркировкой конкретных типов. Также VT применяется в учебных и обзорных схемах, где основное внимание уделяется функционалу транзисторов, а не их конкретным параметрам. Это упрощает понимание структуры цепи без лишних деталей.
Что конкретно означает обозначение VT на электрической схеме?
Обозначение VT в электрической схеме указывает на транзистор — полупроводниковый прибор, который служит для усиления и переключения электрических сигналов. Это сокращение принято в технической документации для упрощения обозначения именно этого компонента. В схемах VT часто сопровождается цифрами (например, VT1, VT2), которые помогают различать несколько транзисторов. Зная, что VT — это транзистор, можно понять, что в данной точке цепи происходит управление током или усиление сигнала.
Как по маркировке VT на схеме определить тип транзистора и его характеристики?
Обозначение VT само по себе не раскрывает тип транзистора или его технические параметры. Для точного определения необходимо посмотреть дополнительную информацию в технической документации к схеме или на самом элементе. Обычно рядом с обозначением VT указываются конкретные модели транзисторов (например, KT315, BC547), что помогает определить их характеристики — тип (биполярный, полевой), полярность, максимальные токи, напряжения и коэффициенты усиления. Также тип транзистора можно понять по форме его графического символа на схеме: стрелка и расположение выводов указывают, к какому классу он принадлежит и как его правильно подключать.
